Как собрать трех светодиодную мигалку с питанием от сети 220 В

Сделать веселую мигалку из нескольких деталей, да еще и с питанием напрямую от сети переменного тока в 220 Вольт очень просто и легко. Три светодиода будут энергично мигать и создадут необычный световой эффект.

Для мигалки понадобится:


Транзисторы BC547 - 3 штуки - http://ali.pub/50rnu7
Светодиоды - 3 штуки, любого цвета. Лучше конечно брать разноцветные.
Конденсаторы 470 мкф 25 В - 3 штуки.
Резистор 100 К - 3 штуки.

Схема мигалки


Как собрать трех светодиодную мигалку с питанием от сети 220 В

Как видно из схемы она содержит три одинаковых узла с единым питанием через диод. Транзисторы включены необычным способом и играют роль порогового элемента. Их базы не задействованы. Принцип работы простой: Как только конденсатор зарядится через резистор до определенного значения, транзистор откроется и светодиод вспыхнет, тем самым разрядив конденсатор. Далее цикл повторяется до бесконечности.

Собираем мигалку

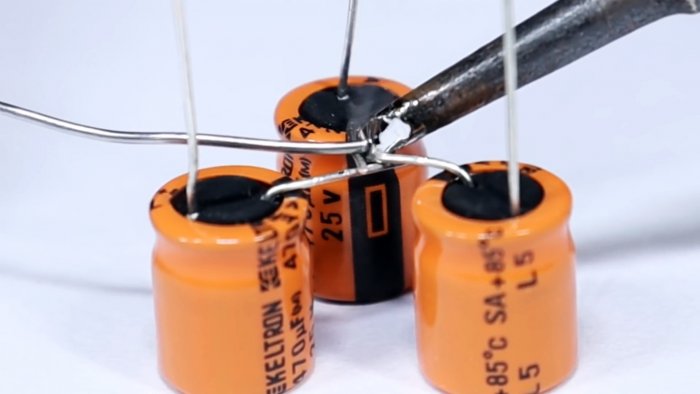

Сборку для наглядности произведем навесным монтажом. Спаиваем конденсаторы общим минусом друг к другу.
Как собрать трех светодиодную мигалку с питанием от сети 220 В

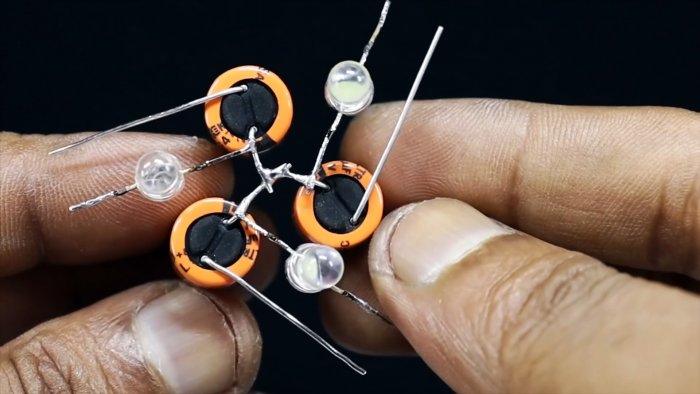

Припаиваем контакты светодиодов согласно полярности.
Как собрать трех светодиодную мигалку с питанием от сети 220 В

Как собрать трех светодиодную мигалку с питанием от сети 220 В

Теперь в ход идут транзисторы.
Как собрать трех светодиодную мигалку с питанием от сети 220 В

Как собрать трех светодиодную мигалку с питанием от сети 220 В

Подпаиваем резисторы.
Как собрать трех светодиодную мигалку с питанием от сети 220 В

Сделаем кольцо из медной проволоки и им замкнем все резисторы воедино.
Как собрать трех светодиодную мигалку с питанием от сети 220 В

Как собрать трех светодиодную мигалку с питанием от сети 220 В

В место спайки конденсаторов припаиваем диод.
Как собрать трех светодиодную мигалку с питанием от сети 220 В

На этом мигалка собрана. Остается только подпаять провода питания от сетевой вилки.
Как собрать трех светодиодную мигалку с питанием от сети 220 В

Проверка


Будьте особо внимательны и не прикасайтесь к токоведущим контактом после того как схема включена в сеть!
Как собрать трех светодиодную мигалку с питанием от сети 220 В

Схема не нуждается в настройке и при исправных деталях работает сразу.

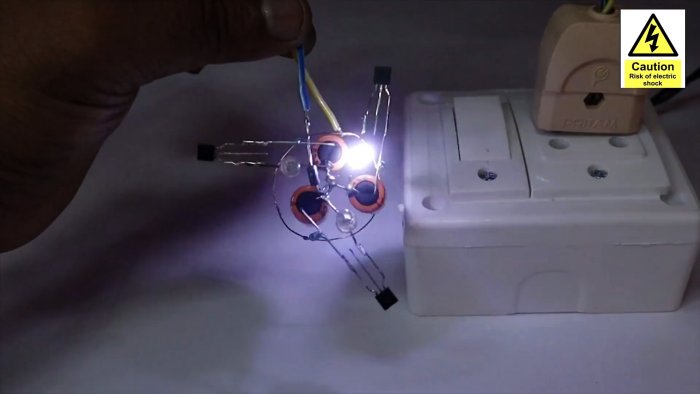

Подаем питание. Огоньки начинают периодически вспыхивать в хаотичном порядке.
Как собрать трех светодиодную мигалку с питанием от сети 220 В

Очень красивый эффект, который вы можете заценить воочию в видеоролике ниже.
Необязательно использовать схему состоящую из трех блоков. Их число можно как уменьшить до одного, так и увеличить до бесконечности. Решать только вам.

Смотрите видео
