Как сделать мощную мигалку на одном MOSFET

Эта схема мигалки обладает рядом очень значительных плюсов. Во-первых - это простота, во-вторых мощность: коммутируемый ток может быть до 50 А, что явно не мало. В третьих: схема включается в разрыв цепи ламы и не требует дополнительного питания. И это далеко не единственные плюсы данного устройства.
Данная мигалка может быть с легкостью применена, скажем, вместо реле поворотников на авто-мото технике.

Понадобится

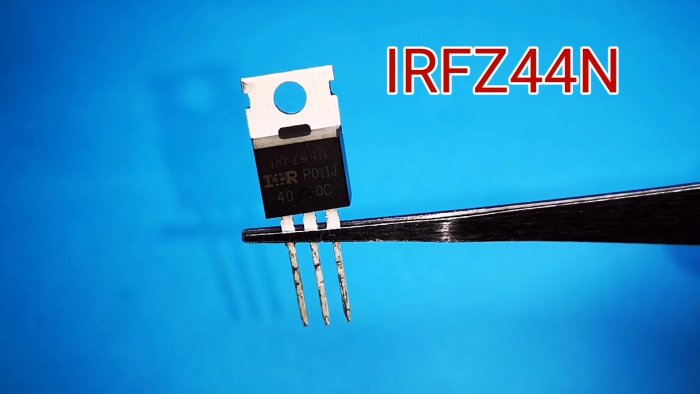

  • Транзистор IRFZ44N - http://ali.pub/5ct567
    Как сделать мощную мигалку на одном MOSFET

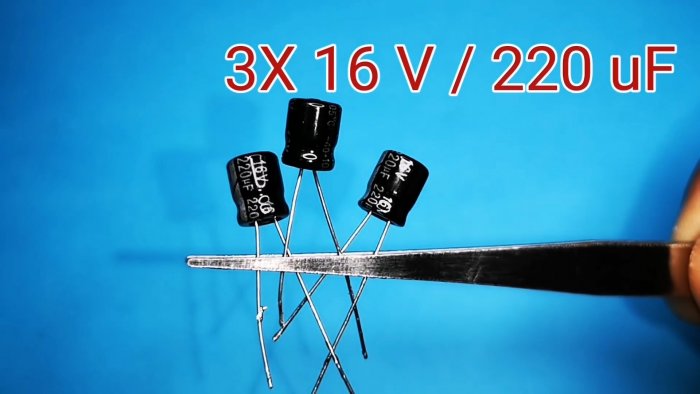

  • 3 конденсатора 220 мкФ.
    Как сделать мощную мигалку на одном MOSFET

  • 2 резистора 2,2 кОм.
    Как сделать мощную мигалку на одном MOSFET

Схема мигалки


Как сделать мощную мигалку на одном MOSFET

Работа мигалки проста. При подаче транзистор заперт и лампа не горит. На конденсаторах и резисторах собрана волновая цепь задержки. Через резисторы, поочередно, начинают заряжаться конденсаторы. Как только напряжение последнего окажется достаточным для открывания транзистора, то транзистор откроется. После этого через резисторы, поочередно конденсаторы начнут разряжаться. До тех пор, пока транзистор не закроется. Далее цикл повторяется до бесконечности.
Схема работоспособна от 6 В до 25 В.

Мощная мигалка на одном транзисторе своими руками

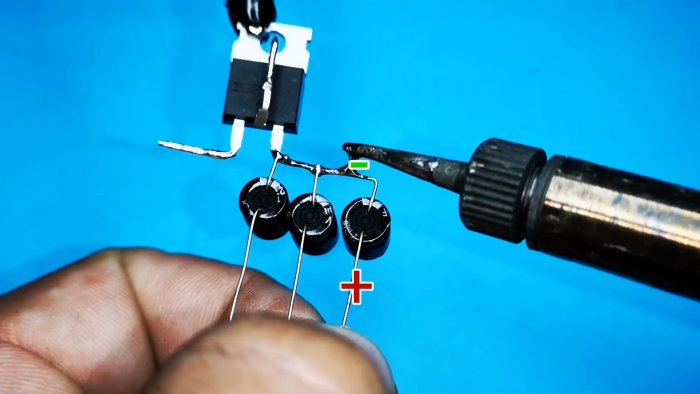

К стоку транзистора припаиваем в ряд конденсаторы минусом.
Как сделать мощную мигалку на одном MOSFET

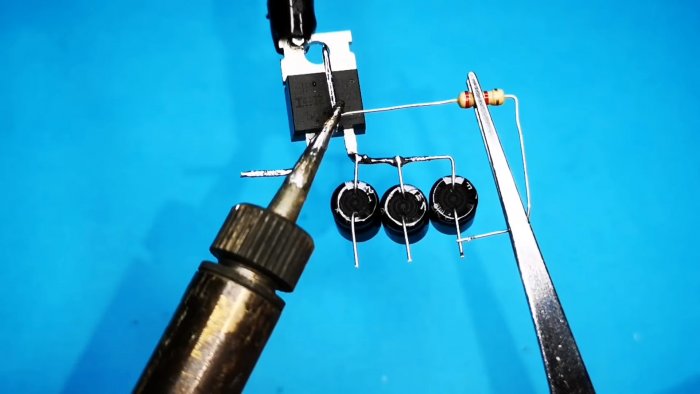

От истока к конденсатору припаиваем резистор.
Как сделать мощную мигалку на одном MOSFET

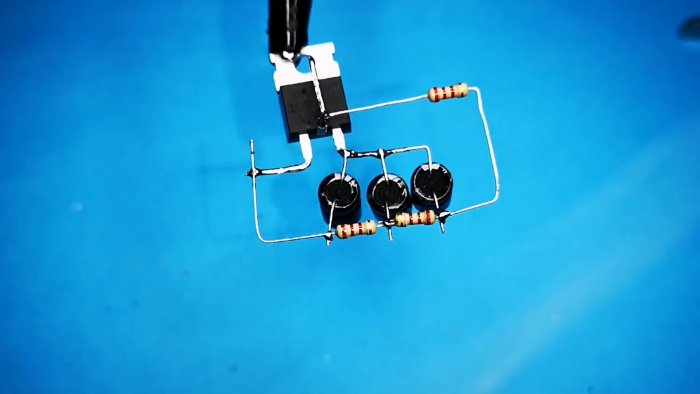

Припаиваем другие два резистора.
Как сделать мощную мигалку на одном MOSFET

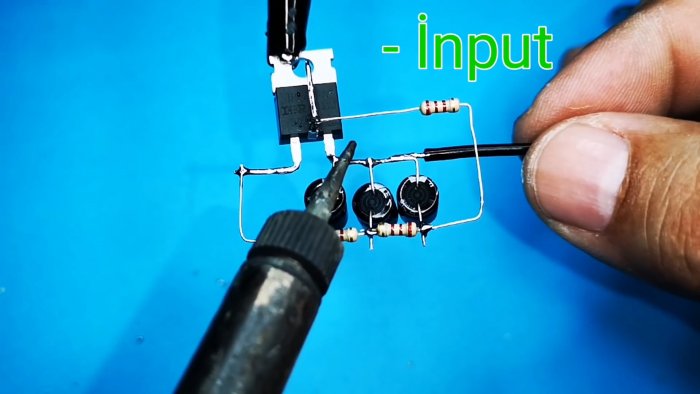

Подключаем минус от питания.
Как сделать мощную мигалку на одном MOSFET

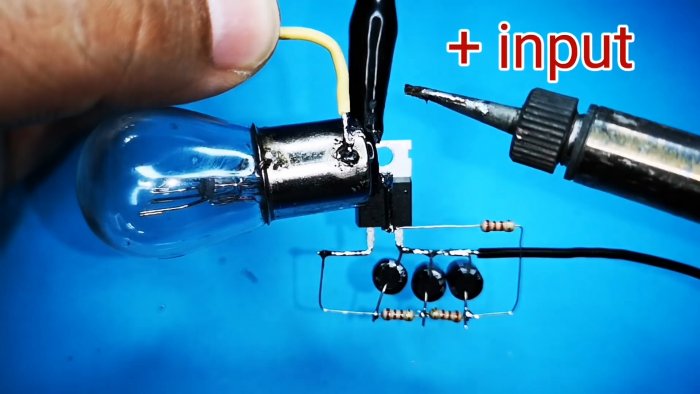

Подключаем плюс через лапу накаливания.
Как сделать мощную мигалку на одном MOSFET

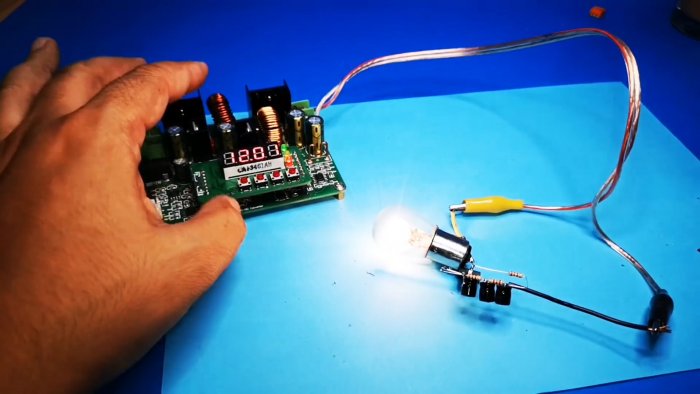

Включаем источник. Лапа мигает.
Как сделать мощную мигалку на одном MOSFET

Как сделать мощную мигалку на одном MOSFET

Смотрите видео
