2 простейшие мигалки на 220 В

Иногда для некоторых устройств или станков требуется использовать индикатор который бы мигал и привлекал внимание, а самое главное, работал бы без дополнительного питания напрямую от сети 220 В. Сейчас вы увидите 2 схемы простых мигалок, без транзисторов и микросхем, которые может сделать каждый своими руками.

Мигалка на неоновой лампе


Понадобится: неоновая лампа, конденсатор 8,2 мкФ 400 В, резистор 680 кОм, диод 1N4007.
Припаиваем лампу паралельно конденсатору.
2 простейшие мигалки на 220 В

Последовательно припаиваем резистор с одной стороны, с другой диод, соблюдая полярность.
2 простейшие мигалки на 220 В

Все, мигалка готова. Подключаем к сети переменного тока 220 В и лампа начинает моргать с частотой примерно 1 Гц.
2 простейшие мигалки на 220 В

Работа проста: при включении конденсатор начинает заряжаться до напряжения пробоя лампы. Как только лампа вспыхнет, напряжение на кондере начнет падать, до тех под пока лампа не потухнет. Затем цикл повторяется.
2 простейшие мигалки на 220 В

Мигалка на флеш светодиоде


Понадобится: светодиод мигающий, конденсатор 22 мкФ 16 В, резистор 100 кОм, диод 1N4007.
Берем светодиод и припаиваем его паралельно конденсатору. Катодом к минусу.
2 простейшие мигалки на 220 В

Последовательно припаиваем резистор и диод.
2 простейшие мигалки на 220 В

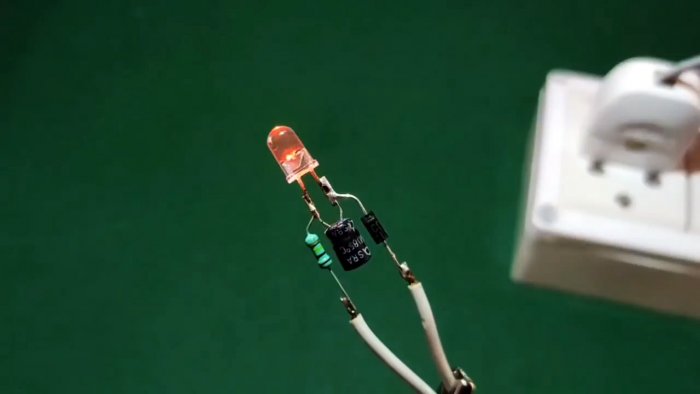

Подключаем к сети и наслаждаемся разноцветным или одноцветным миганием светодиода. Все зависит от того какой вы приобрели.
2 простейшие мигалки на 220 В

2 простейшие мигалки на 220 В

Работа: на диоде, транзисторе и конденсаторе собран обычный выпрямитель, которые питает флеш светодиод. Генератор мигания находится внутри самого флеш светодиода, они не редкость и в большинстве радиомагазинов их можно приобрести. Или на АлиЭкспресс - http://ali.pub/4kslyd
