Светодиодный индикатор уровня с питанием напрямую от динамика

Очень простой световой индикатор уровня без транзисторов, без микросхем и без платы можно быстро собрать за пару тройку минут. Он не требует дополнительного питания и питается от звука усилителя. Подключается напрямую к динамику. Такой индикатор можно встроить в музыкальную колонку и сделать ее более оригинальной, либо в корпус усилителя.

Понадобится



Изготовление светодиодного индикатора уровня

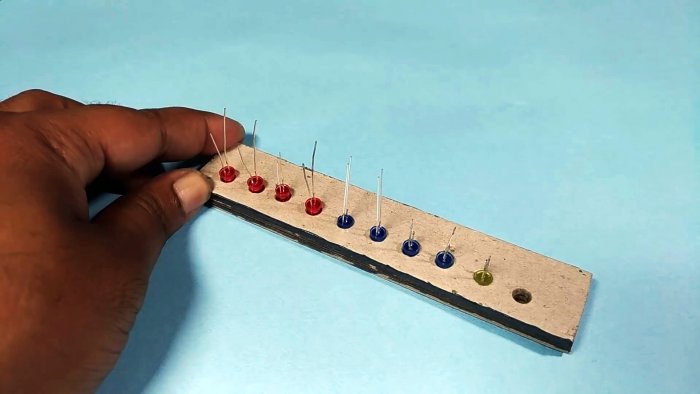

Брем планку и сверлим отверстия через определенное расстояние. Устанавливаем в отверстия светодиоды.
Светодиодный индикатор уровня с питанием напрямую от динамика

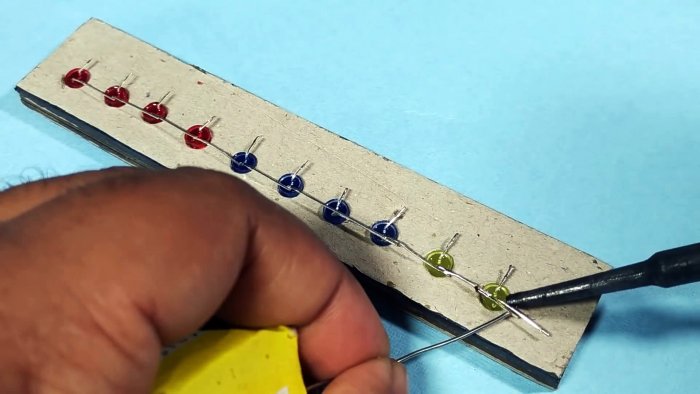

Спаиваем минусовые выводы в один общий.
Светодиодный индикатор уровня с питанием напрямую от динамика

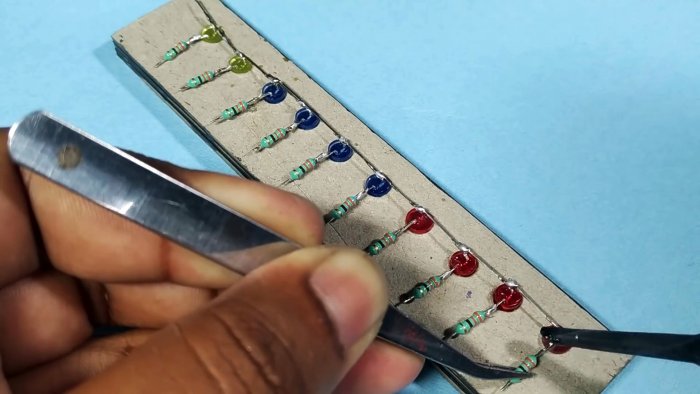

Последовательно к каждому светодиоду припаиваем токоограничивающий резистор.
Светодиодный индикатор уровня с питанием напрямую от динамика

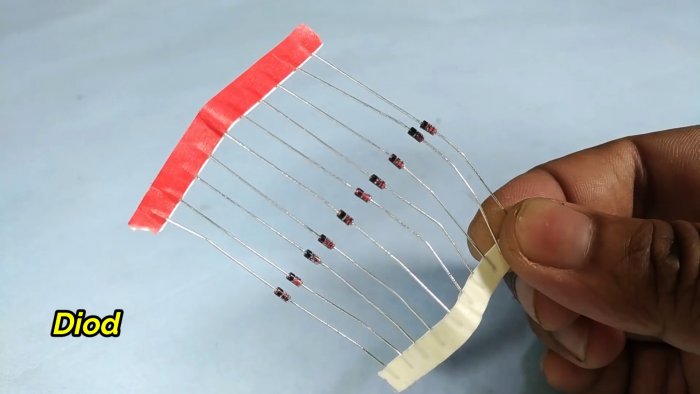

Берем диоды 1N4148.
Светодиодный индикатор уровня с питанием напрямую от динамика

Припаиваем их между резисторами.
Светодиодный индикатор уровня с питанием напрямую от динамика

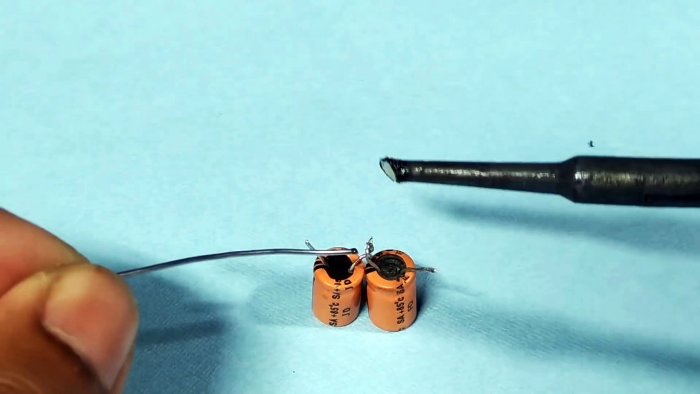

Спаиваем вместе два конденсатора последовательно. Плюс к минусу.
Светодиодный индикатор уровня с питанием напрямую от динамика

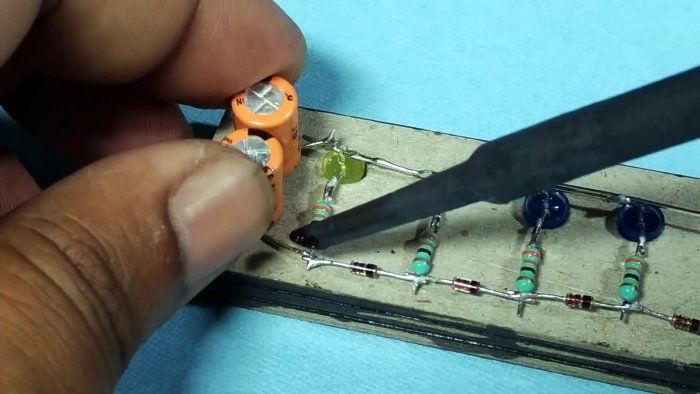

Припаиваем их паралельно минусовому выводу от светодиодов и последнему диоду.
Светодиодный индикатор уровня с питанием напрямую от динамика

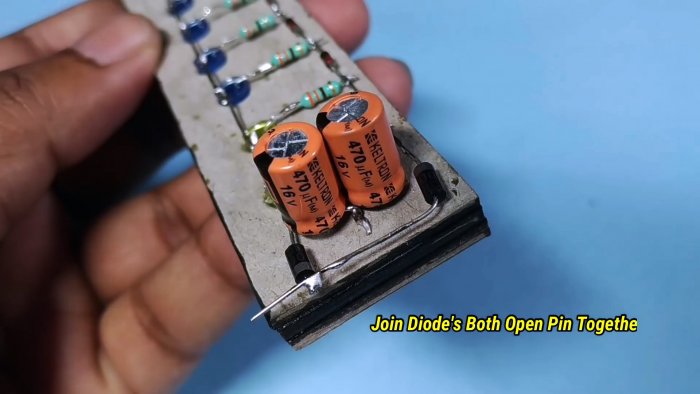

Припаиваем диоды 1N4007. Это будет удвоитель.
Светодиодный индикатор уровня с питанием напрямую от динамика

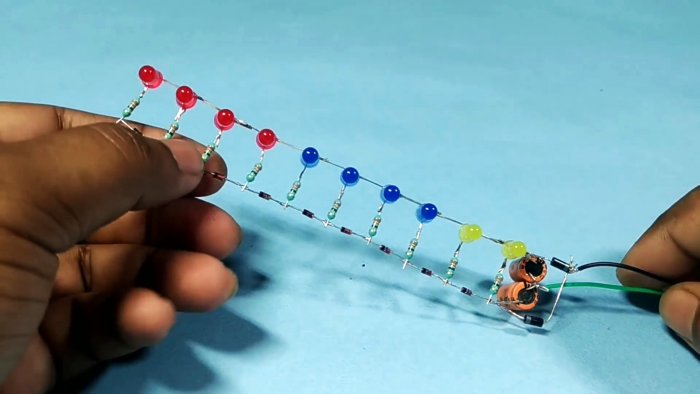

Подпаиваем провода питания, они же выход от усилителя мощности звуковой частоты. Один к середине конденсаторов, второй к середине диодом.
Светодиодный индикатор уровня с питанием напрямую от динамика

Подключить такой индикатор можно напрямую к динамической головке.
Светодиодный индикатор уровня с питанием напрямую от динамика

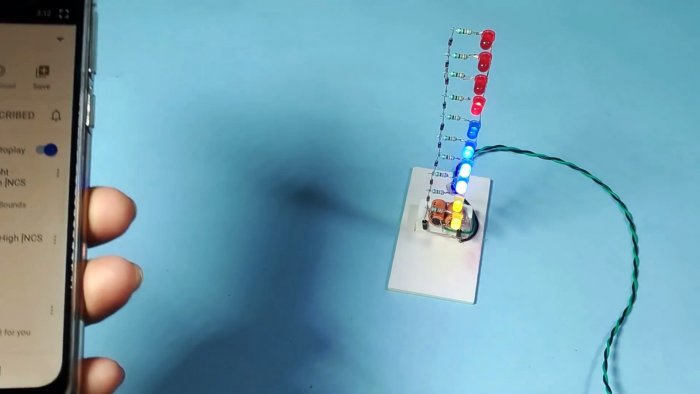

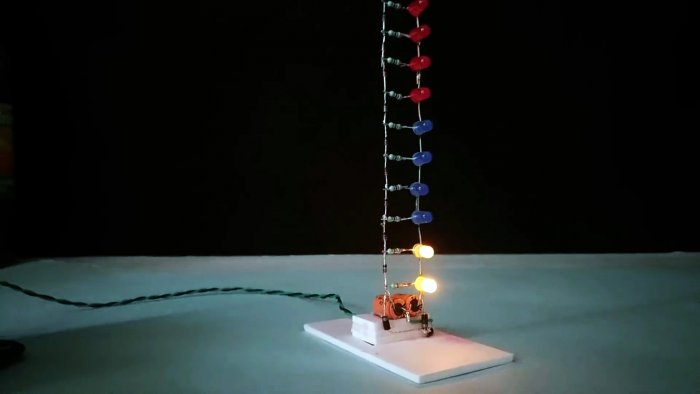

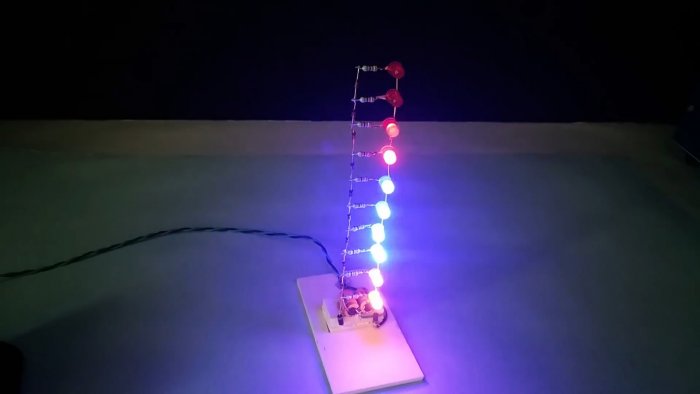

Мигает в зависимости от уровня музыки: чем громче звук, тем выше световая полоса.
Светодиодный индикатор уровня с питанием напрямую от динамика

Светодиодный индикатор уровня с питанием напрямую от динамика

Как работает данный индикатор наглядно можно посмотреть в видеоролике ниже.
