Как сделать полицейскую мигалку на реле

Очень простую светодиодную полицейскую мигалку можно сделать самому примерно за 15 минут. В ней нет ни микросхем, ни транзисторов. Эту схему сможет собрать даже тот кто очень отдаленно знаком с электроникой.
В роли задающего генератора будет использован мигающий светодиод, он включается последовательно с реле и периодически служит коммутатором включения и выключения. На замкнутые и разомкнутые контакты реле нагружены синие и красные светодиоды.

Понадобится


  • Красные и синие сверхяркие светодиоды по 3 штуки - http://ali.pub/5dr05l
  • Мигающий светодиод - http://ali.pub/5dr041
  • Резисторы 22 - 100Ом - 2 штуки.
  • Конденсатор 1000 мкФ.
  • Реле 12 В.

Как полицейскую мигалку на реле

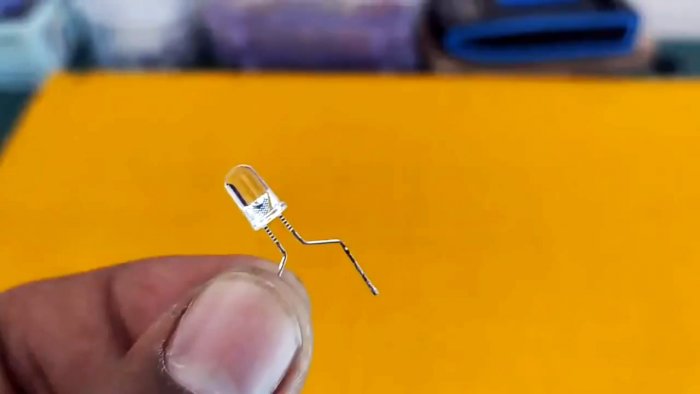

Берем светодиоды и формуем их вывода.
Как сделать полицейскую мигалку на реле

Припаиваем в линейку последовательно по три штуки. Припаиваем к линейке резистор.
Как сделать полицейскую мигалку на реле

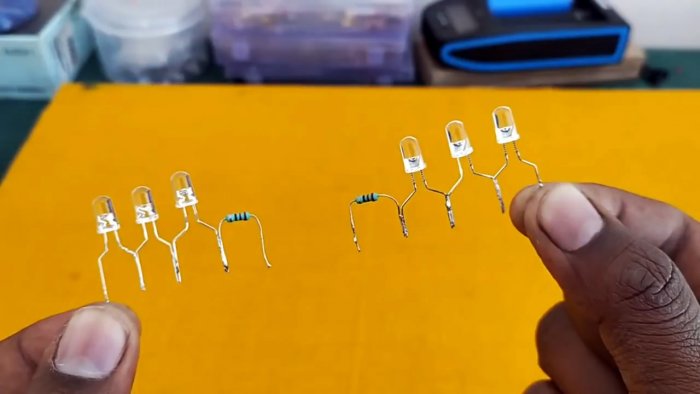

Всего нужно собрать две такие цепи из светодиодов. В одной стороне красные, в другой синие.
Как сделать полицейскую мигалку на реле

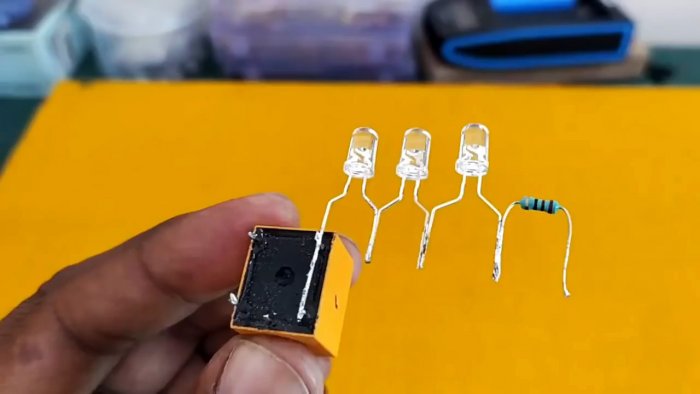

Припаиваем к реле. Один вывод светодиода примыкает и к контактом реле и к его катушке.
Как сделать полицейскую мигалку на реле

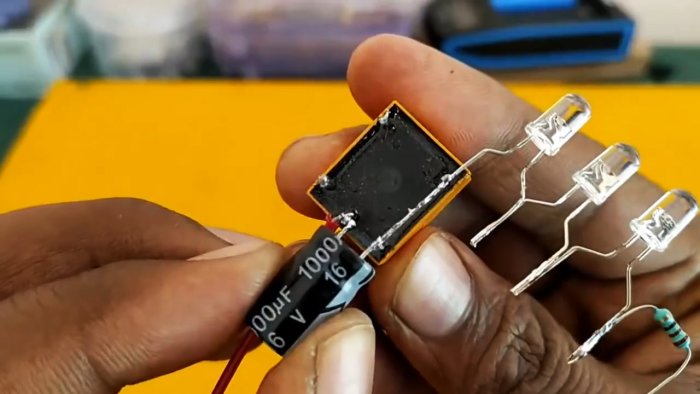

Далее припаиваем провод питания к среднему выводу от контактов и припаиваем конденсатор.
Как сделать полицейскую мигалку на реле

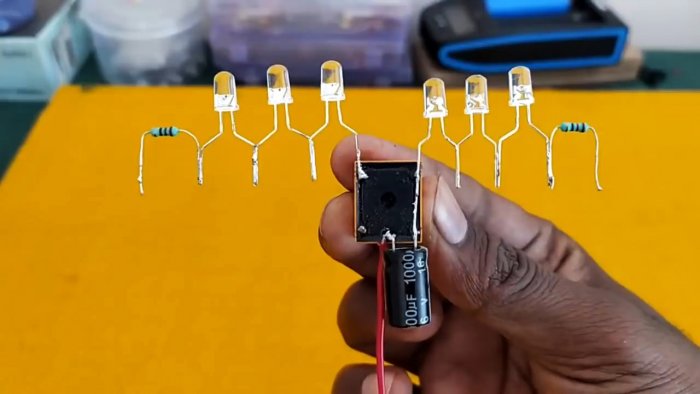

Припаиваем другую линейку светодиодов только к одному контакту.
Как сделать полицейскую мигалку на реле

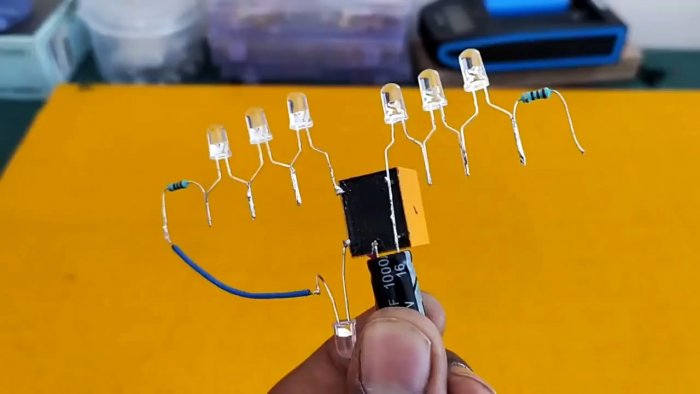

Берем мигающий светодиод и припаиваем его.
Как сделать полицейскую мигалку на реле

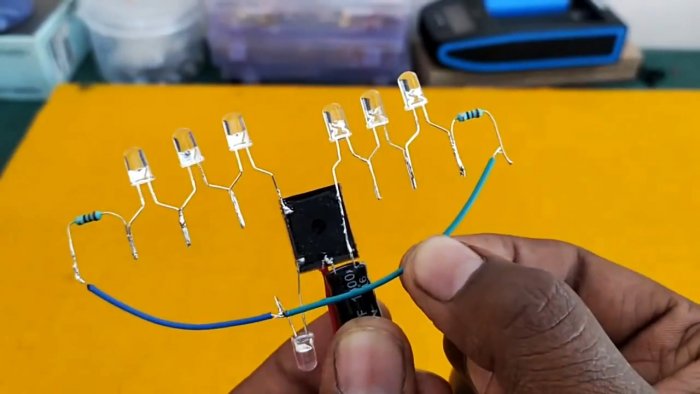

От выводов второй линейки присоединяем отрезками проводов. Минусовой вывод идет от соединения всех светодиодов.
Как сделать полицейскую мигалку на реле

Мигалка готова. Подключаем к питанию 12 В.
Как сделать полицейскую мигалку на реле

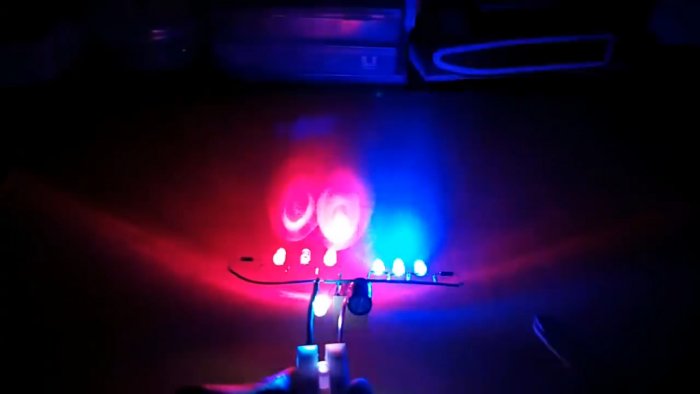

Световой эффект обалденный, убедится в этом можете сами посмотрев видео ниже.
Как сделать полицейскую мигалку на реле

Смотрите видео
