Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

Энергосберегающие люминесцентные лампы отходят в прошлое и их с успехом вытесняют светодиодные. Разберем такую лампу и вытащим из нее плату, там есть много полезных радиоэлементов, которые еще с успехом послужат. Саму колбу необходимо отнести в специальный пункт приема таких ламп.

Понадобится


  • Динистор.
  • Конденсатор 100 мкФ.
  • Диод 1N4007.
  • Светодиод - http://ali.pub/5bjz5h

Изготовление мигалки из платы энергосберегайки

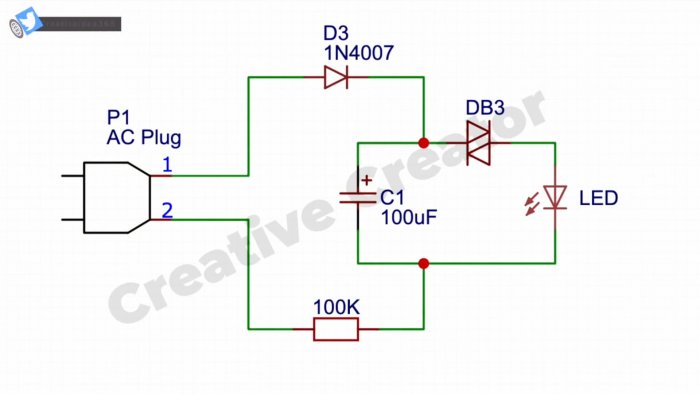

Рассмотрим схему:
Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

Все просто. Через диод и ограничительный резистор заряжается конденсатор. Как только он зарядится до определенного уровня, откроется динистор и разрядит все напряжение на светодиод. Далее динистор закроется и цикл повторится.

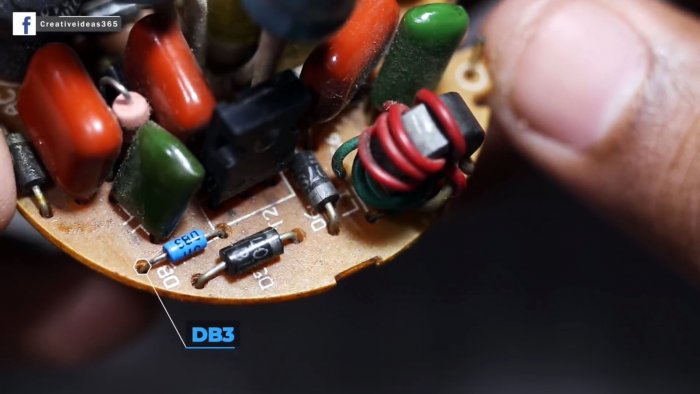

Берем плату лампы и находим динистор.
Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

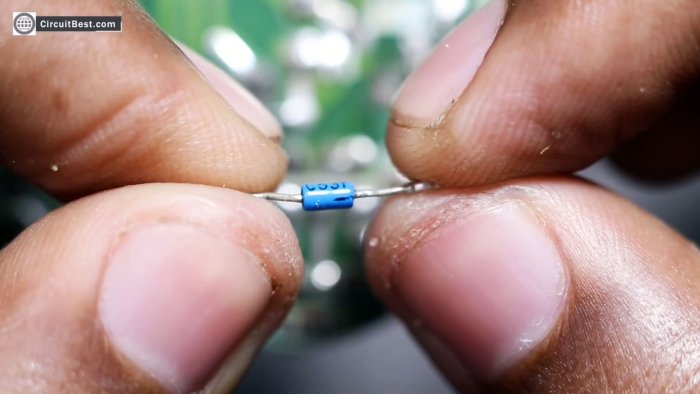

Выпаиваем.
Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

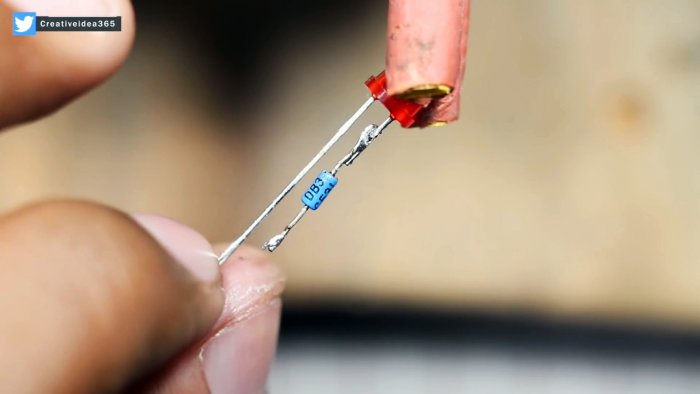

Припаиваем его к одному из выводом светодиода.
Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

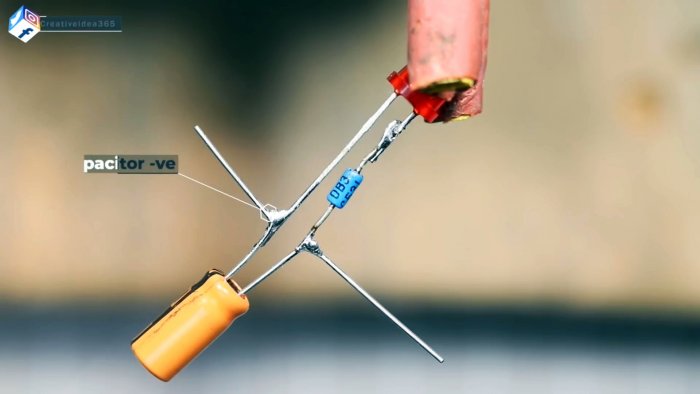

Далее припаиваем конденсатор согласно схемы.
Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

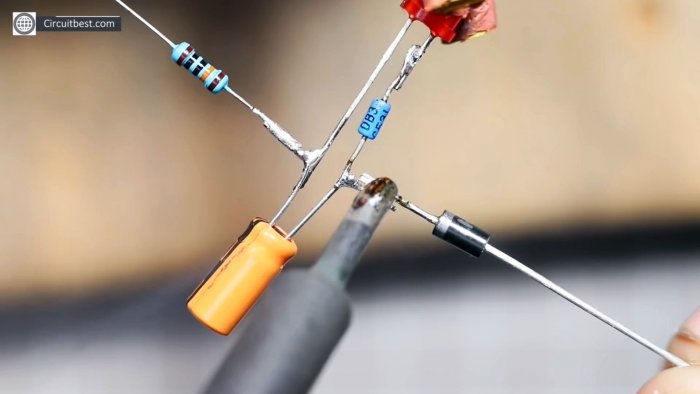

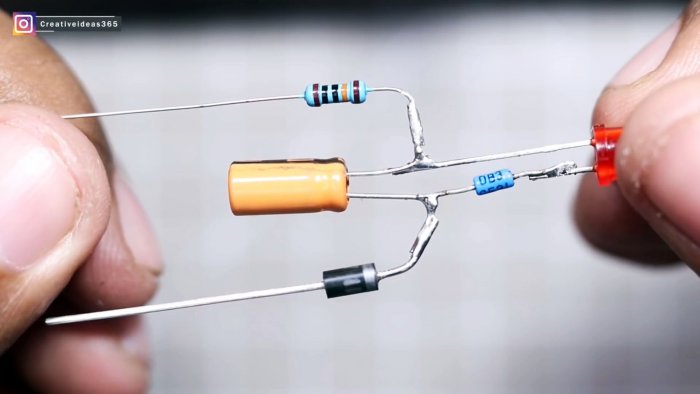

А затем и резистор с диодом.
Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

Внимательно проверьте полярность всех зависимых элементов.
Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

От ненужной зарядки позаимствуем вилку.
Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

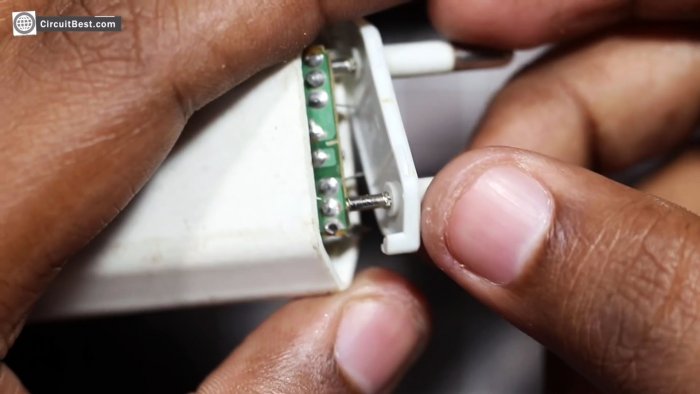

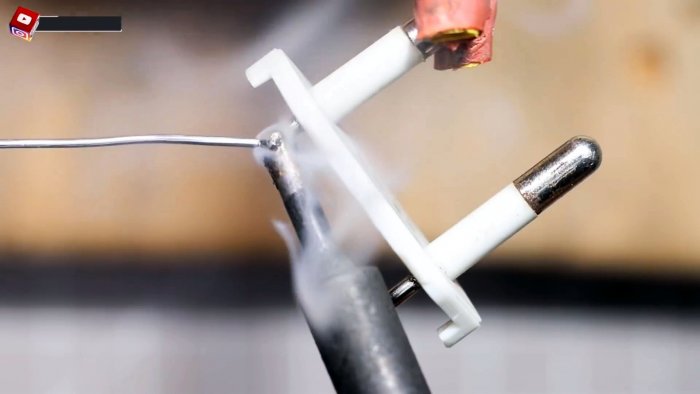

Припаяем в ней нашу мигалку.
Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

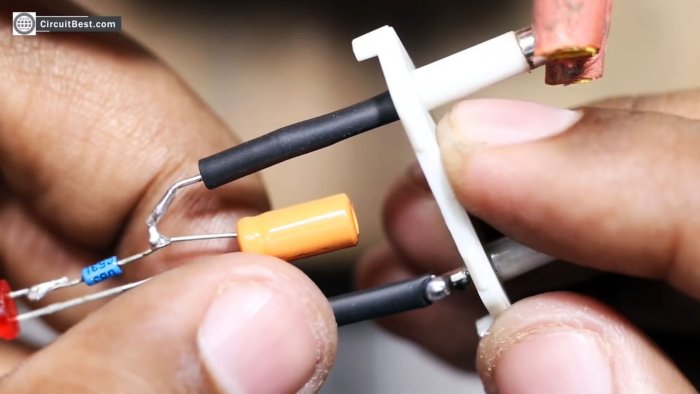

Наденем термоусадку и обдуем феном.
Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

Подключим аккуратно к сети 220 В и проверим.
Как из энергосберегающей лампы сделать простую мигалку без транзисторов на 220В

Все мигает.
Совет: такая мигалка может работать от любого напряжения: 5-300 В, главное правильно подобрать резистор. Если питать ее от постоянного напряжения, то диод из схемы можно удалить.
