Схема плавного пуска и остановки для нагрузок постоянного тока

Иногда необходимо чтобы лампа плавно разгоралась и тухла, или электродвигатель плавно запускался и плавно останавливался. Для нагрузок постоянного тока такое устройство можно сделать очень просто всего на одном транзисторе. Это будет мощный ключ, которым можно коммутировать ток до 10 А при напряжении 6-25 Вольт.

Понадобится

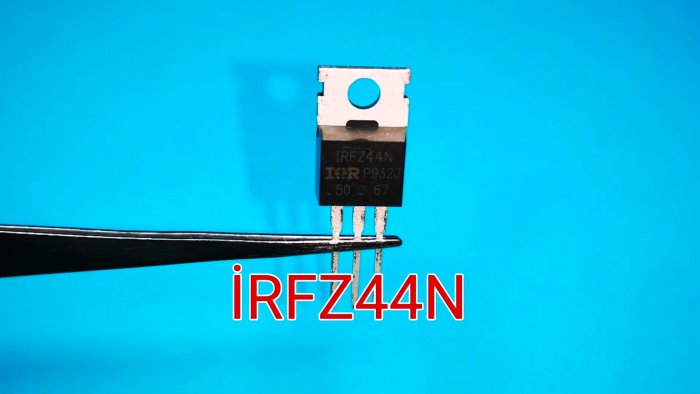

  • Транзистор IRFZ44N - http://ali.pub/5ct567
    Схема плавного пуска и остановки для нагрузок постоянного тока

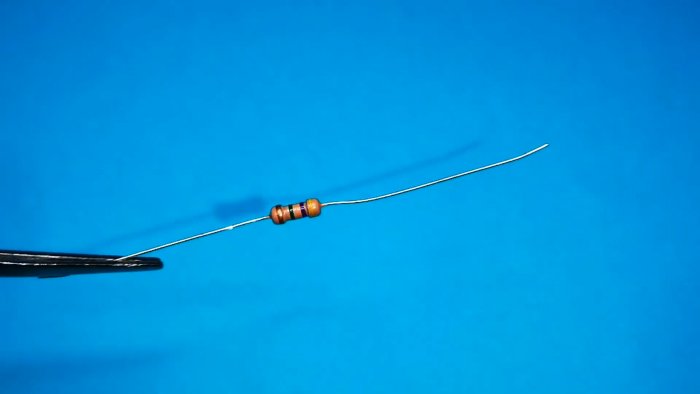

  • Резистор 4,7 МОм.
  • Резистор 5,6 МОм.
    Схема плавного пуска и остановки для нагрузок постоянного тока

  • Конденсатор 0,68 мкФ.
  • Переключатель с фиксацией.

Схема на одном транзисторе


Схема плавного пуска и остановки для нагрузок постоянного тока

Схема очень простая. При замыкании контактов переключателя ток побежит через резистор R1 и начнет заряжать конденсатор. В результате чего транзистор начнет плавно открываться. Как только контакты разомкнуться, конденсатор начнет плавно разряжаться через резистор R2 и транзистор начнет закрываться.
Транзистор начинает греется только в момент открытия и закрытия, так как берет на себя мощность регулировки. Как только он полностью открыт или закрыт, то тепла практические не выделяет.

Изготовление устройства плавного пуска и остановки

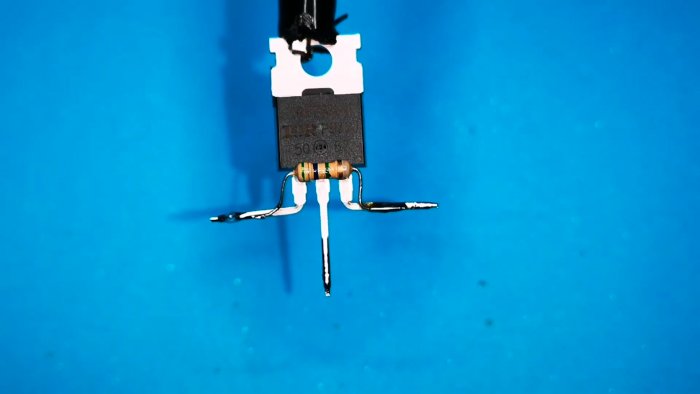

Закрепляем транзистор и лудим вывода. Припаиваем резистор 4,7 МОм к затвору и истоку транзистора.
Схема плавного пуска и остановки для нагрузок постоянного тока

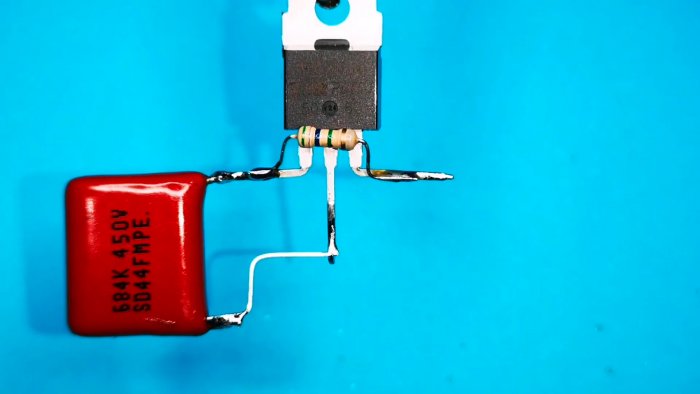

Припаиваем конденсатор к затвору и стоку через перемычку из куска проволоки.
Схема плавного пуска и остановки для нагрузок постоянного тока

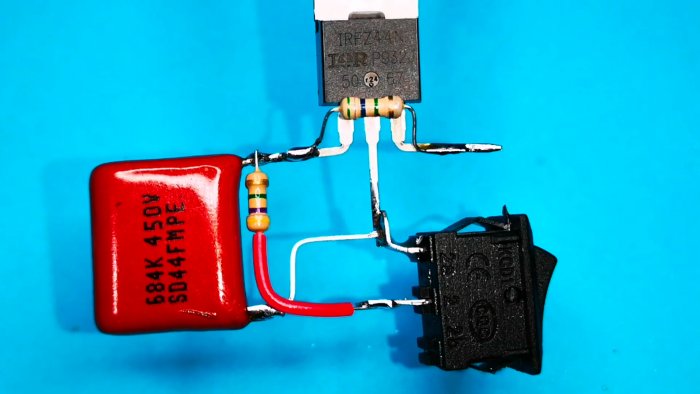

Припаиваем цепь из последовательного соединения переключателя с резистором 5,6 МОм к затвору и истоку.
Схема плавного пуска и остановки для нагрузок постоянного тока

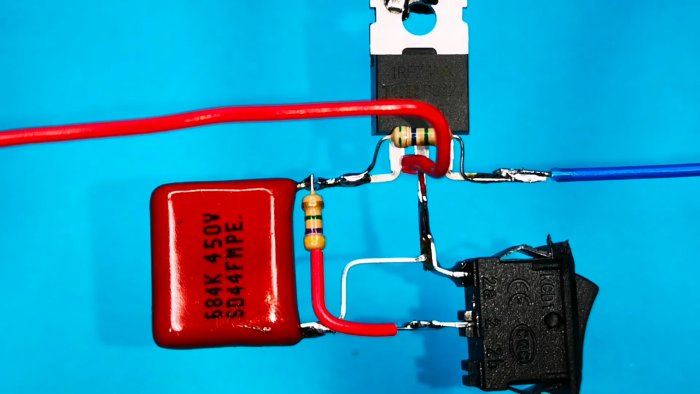

Подключаем провода стоку и истоку транзистора.
Схема плавного пуска и остановки для нагрузок постоянного тока

Испытание устройства

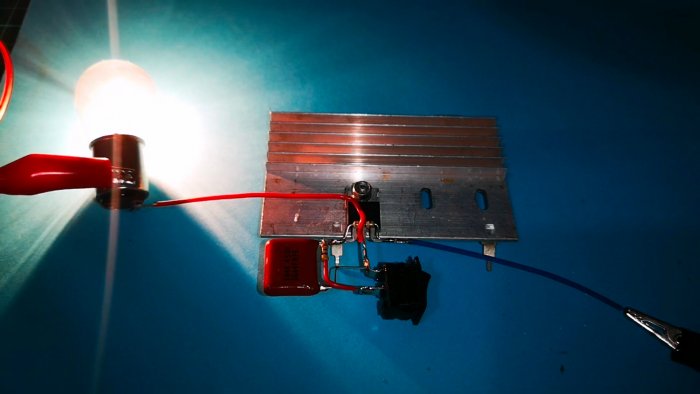

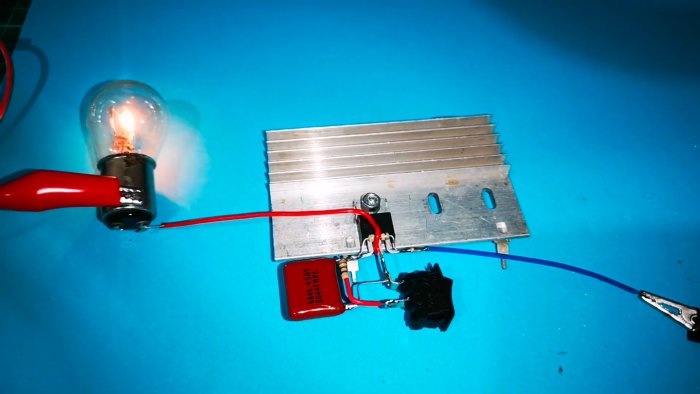

Если включить в цепь лампы накаливания 12 Вольт, то при помощи переключателя можно очень плавно включать и выключать лампочку.
Схема плавного пуска и остановки для нагрузок постоянного тока

Схема плавного пуска и остановки для нагрузок постоянного тока

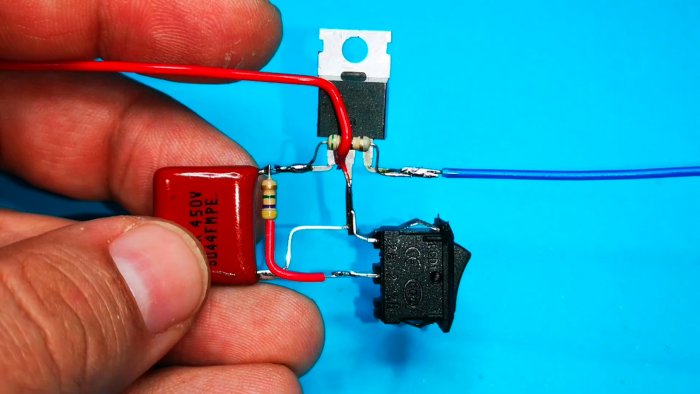

Также схема отлично работает с двигателями постоянного тока.
Схема плавного пуска и остановки для нагрузок постоянного тока

Осуществляется плавный пуск и остановка вала мотора.
Схема плавного пуска и остановки для нагрузок постоянного тока

Смотрите видео
