Как всего на одном транзисторе сделать мощный LED стробоскоп

Сделать очень мощный светодиодный стробоскоп довольно просто, для это понадобится всего один транзистор, конденсатор и резистор. Да, всего три элемента найти не составит труда. Такая схема под силу даже тем, кто абсолютно отдаленно знаком с электроникой.
Это низковольтная световая установка работает от 9-15 Вольт.

Понадобится


  • Сверхяркие светодиоды 1-20 шт. - http://ali.pub/5aoc5t
  • Транзистор BD139 или любой подобный - http://ali.pub/5aoc85
    Как всего на одном транзисторе сделать мощный LED стробоскоп

  • Конденсатор 2200 мкФ 25 В.
  • Резистор 1 кОм.

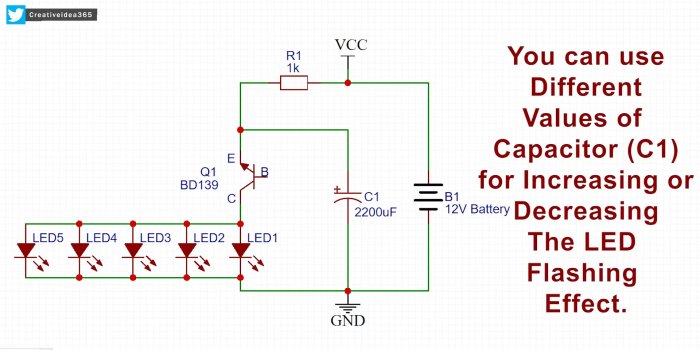

Схема


Схема проста как день. Через резистор заряжается конденсатор. Как только напряжение достигнет определенного порога, откроется переход транзистора и конденсатор полностью разрядится на светодиоды, отдавая им все напряжение. Далее транзистор закроется и цикл повторится.
Как всего на одном транзисторе сделать мощный LED стробоскоп

Сопротивлением резистора можно регулировать частоту возникновения световых пучков, а емкостью конденсатора их яркость.

Изготовление светодиодного стробоскопа

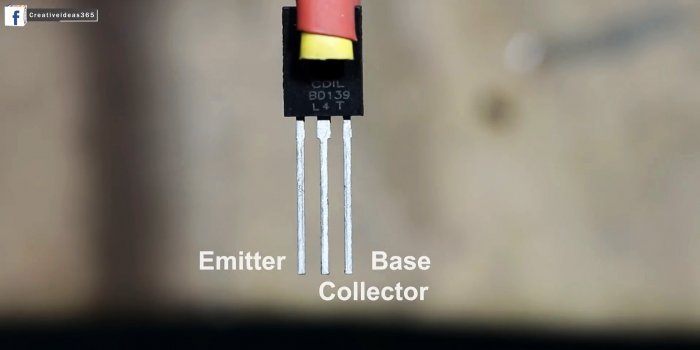

Цоколевка транзистора: слева эмиттер, по середине коллектор, справа база, которая не понадобится и будет висеть в воздухе.
Как всего на одном транзисторе сделать мощный LED стробоскоп

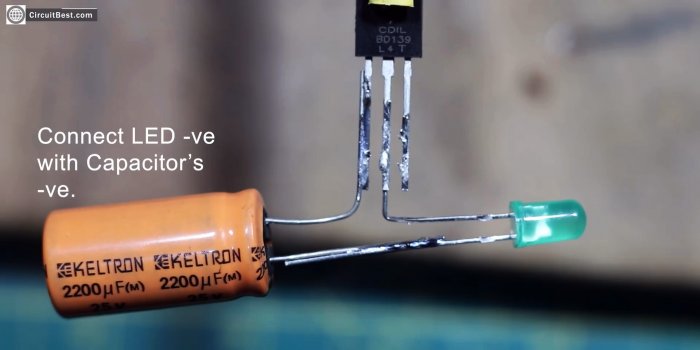

Припаиваем конденсатор и пока для проверки один светодиод.
Как всего на одном транзисторе сделать мощный LED стробоскоп

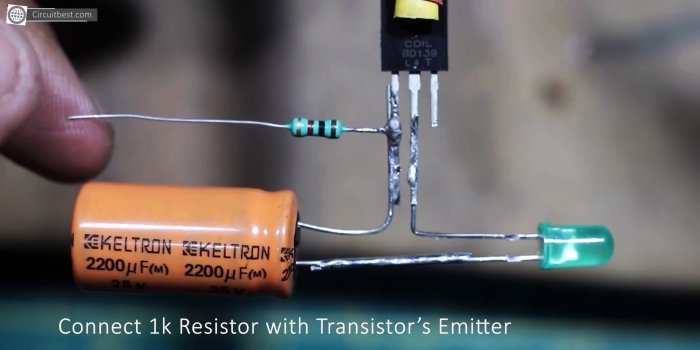

Припаиваем резистор.
Как всего на одном транзисторе сделать мощный LED стробоскоп

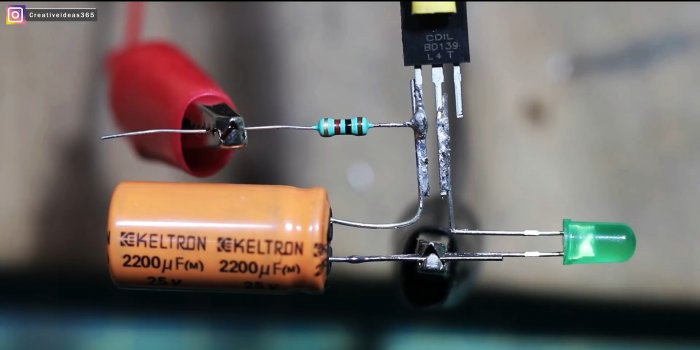

Подключаем питание 12 В, плюс к резистору, минус к соединению конденсатора со светодиодом. Проверяем работу.
Как всего на одном транзисторе сделать мощный LED стробоскоп

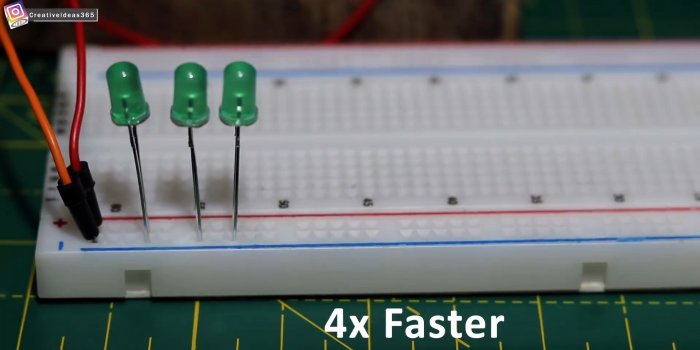

Увеличиваем число светодиодов до 4.
Как всего на одном транзисторе сделать мощный LED стробоскоп

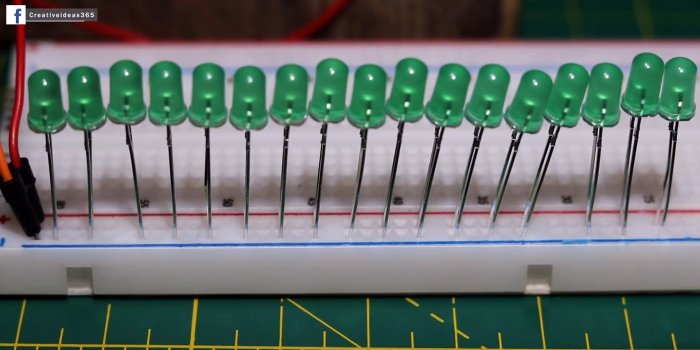

Работает, еще увеличим.
Как всего на одном транзисторе сделать мощный LED стробоскоп

В итоге получился отличный стробоскоп. Яркости на небольшое помещение хватает с лихвой. Световой импульс короткий, четкий, как разряд грозы перед дождем.
Как всего на одном транзисторе сделать мощный LED стробоскоп

Остается только найти или изготовить подходящий корпус и установить все детали в него, чтобы получить световою установку а выходе.

Смотрите видео


Наглядно убедится в работе стробоскопа можно посмотрев видео:
