Простой автоматический регулятор

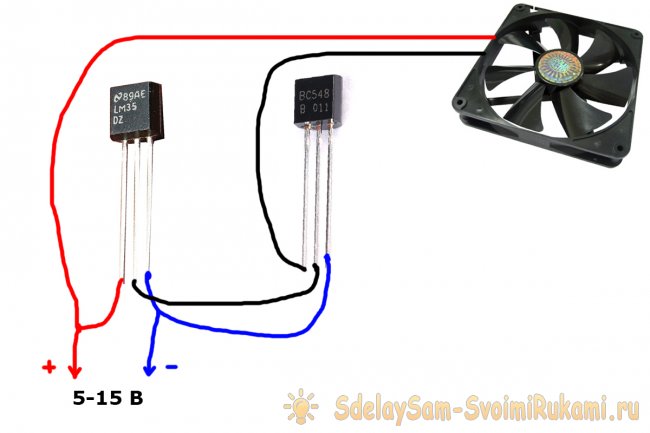

Вот простая схема автоматического включения вентилятора и управления его скоростью в зависимости от температуры датчика. Такую наипростейшую схему, состоящую всего из двух элементов можно применить в своих усилителях, блоках питания, компьютерах и т.п.
Простой автоматический регулятор

Работа схемы автоматического регулятора


В качестве датчика температуры используется микросхема LM35. На вид она как трехногий транзистор. Выходное напряжение этого датчика линейно пропорционально температуре градусов по Цельсию. То есть - 10 мВ / градус Цельсия, например, если температура составляет 45 градусов, тогда на выходе датчика напряжение будет составлять 450 мВ или 0,45 В.
На выход датчика подключена база транзистора BC548 NPN структуры. Из характеристик этого транзистора известно, что он начинает открываться тогда, когда напряжение между базой и эмиттером превысит 0,4 В. Следовательно, вентилятор начнет вращаться тогда, когда температура датчика превысит 40 градусов. А когда температура датчика превысит 60 градусов и на выходе появится напряжение 0,6 В транзистор откроется полностью и вентилятор будет вращаться на полную мощность.
Простой автоматический регулятор

Вот такая простая работа и такая простая схема.
Если схема будет работать нестабильно, или с перебоями, рекомендую подключить конденсатор 0,01 мкФ непосредственно к ножкам питания датчика LM35.
Вместо компьютерного кулера можно включить и щеточный двигатель небольшой мощности, но тогда последовательно с ним нужно ввести резистор сопротивлением 10-50 Ом.
