Главная » Электроника » Управляем нагрузкой одной кнопкой. Как сделать мощный фиксируемый ключ на MOSFET
Данный ключ построенный на мощных полевых транзисторах предназначен для управления нагрузкой посредством нажатия тактовой кнопки: одно нажатие - включение, повторное нажатие - выключение.
Управляем нагрузкой одной кнопкой Как сделать мощный ключ на MOSFET

Данный ключ хорош тем, что не создает помех в цепи. Благодаря использованию мощных мосфетов, сопротивление ключа в открытом состоянии составляет тысячные Ома. При этих значениях, даже при управлении мощной нагрузкой никаких радиаторов для транзисторов не требуется. При использовании биполярных транзисторов таких параметров не добиться.

Детали которые понадобятся


  • Транзисторы IRFZ44N - 2 штуки - http://ali.pub/5ct567
  • Транзисторы IRF4905P - 2 штуки - http://ali.pub/5d9jbz
  • Резисторы: 10 кОм, 47 кОм, 510 кОм.
  • Конденсатор 0,1 мкФ.
  • Тактовая кнопка.

Схема


Управляем нагрузкой одной кнопкой Как сделать мощный фиксируемый ключ на MOSFET

Первый транзистор коммутирует нагрузку, второй служит для удержания нужного положения.

Изготовление электронного переключателя на MOSFET

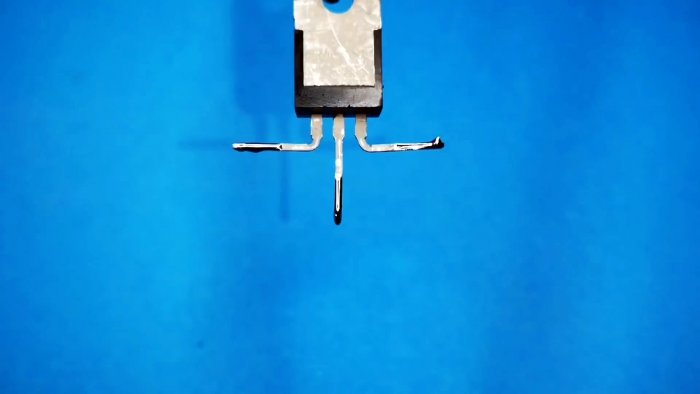

Лудим и разгибаем вывода IRFZ44N транзистора.
Управляем нагрузкой одной кнопкой Как сделать мощный ключ на MOSFET

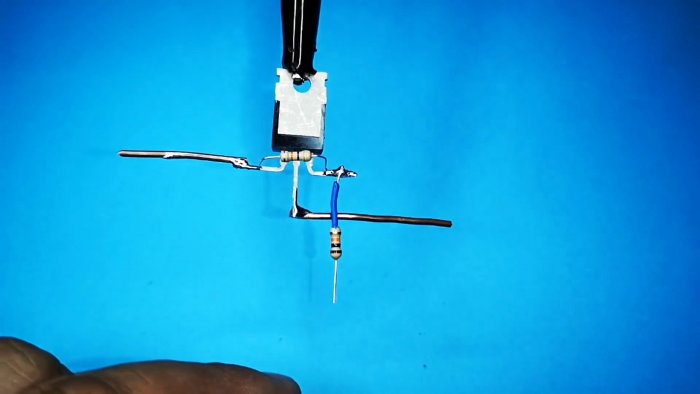

Между истоком и затвором припаиваем резистор 47 кОм. К затвору припаиваем резистор 10 кОм.
Управляем нагрузкой одной кнопкой Как сделать мощный фиксируемый ключ на MOSFET

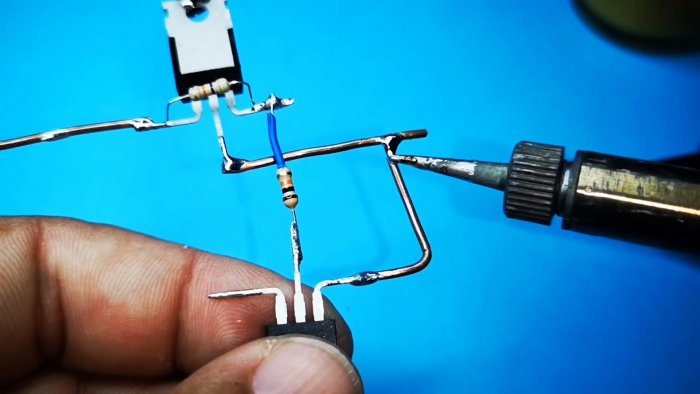

К резистору 10 кОм припаиваем транзистор IRF4905P истоком. Затвор припаиваем к стоку IRFZ44N.
Управляем нагрузкой одной кнопкой Как сделать мощный фиксируемый ключ на MOSFET

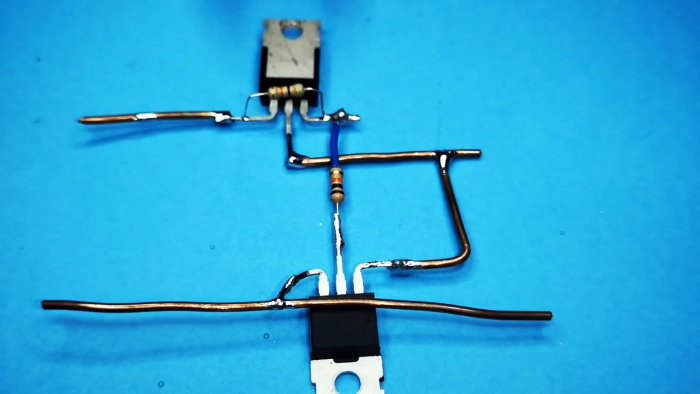

Припаиваем шины питания из толстой проволоки.
Управляем нагрузкой одной кнопкой Как сделать мощный фиксируемый ключ на MOSFET

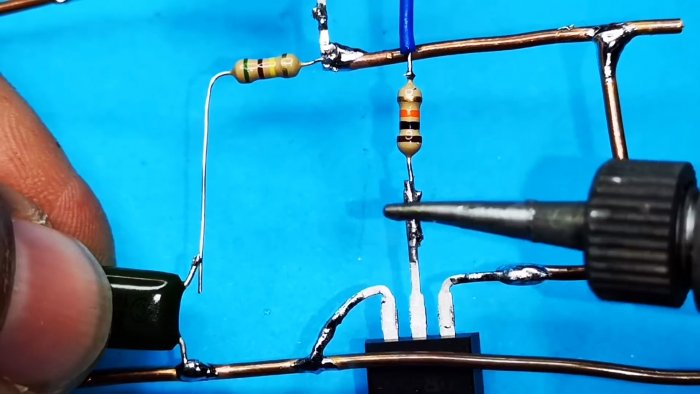

Припаиваем резистор и конденсатор согласно схемы.
Управляем нагрузкой одной кнопкой Как сделать мощный фиксируемый ключ на MOSFET

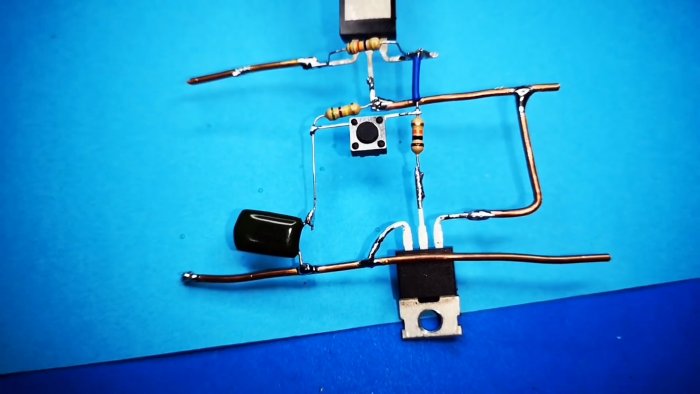

В конце тактовую кнопку без фиксации.
Управляем нагрузкой одной кнопкой Как сделать мощный фиксируемый ключ на MOSFET

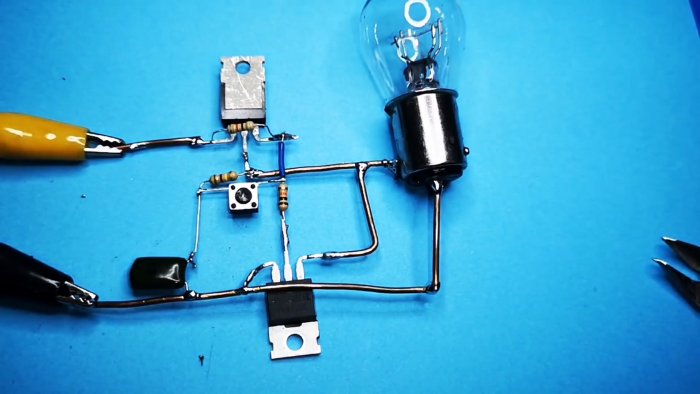

Схема готова. В роли нагрузки используем лампу накаливания. Устройство будем питать от 12 В.
Управляем нагрузкой одной кнопкой Как сделать мощный фиксируемый ключ на MOSFET

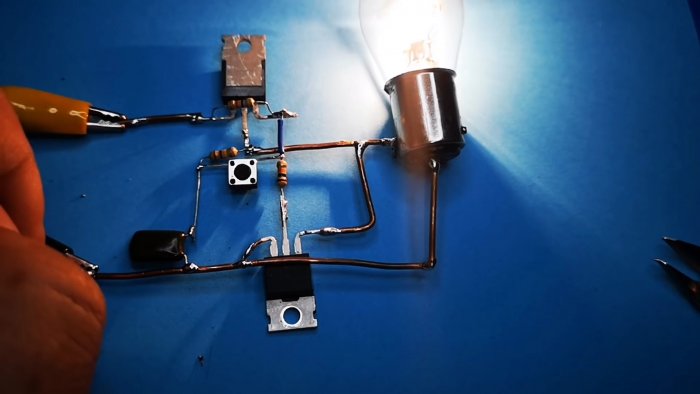

Жмем на кнопку, лампа загорается.
Управляем нагрузкой одной кнопкой Как сделать мощный фиксируемый ключ на MOSFET

Еще раз нажимаем - тухнет.
Максимальное напряжение: 60 В, максимальный ток: 50 А - согласно даташит на управляющий транзистор.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (1)
  1. Гость Денис
    #1 Гость Денис Гости 12 декабря 2020 00:00
    2
    В качестве Т2 совсем необязательно использовать мощный мосфет IRFZ44.Подойдёт маломощный смд,например 2N7002,я использовал BST82.
