Как сделать кнопочный электронный регулятор на одном транзисторе

С помощью этого электронного регулятора можно плавно регулировать яркость светодиодной ленты или лампы накаливания, регулировать скорость вращения вала электродвигателя. Для управления используются кнопки, никаких переменных резисторов и микросхем в схеме нет.

Понадобятся следующие детали


  • Транзистор irfz44n.
  • Резистор 4,7 МОм.
  • Резистор 82 кОм - 2 шт.
  • Конденсатор 0,68 мкФ.

Изготовление регулятора


Берем полевой транзистор.
Как сделать кнопочный электронный регулятор на одном транзисторе

Закрепляем его в «третьей руке». К затвору и истоку припаиваем конденсатор.
Как сделать кнопочный электронный регулятор на одном транзисторе

К истоку припаиваем резистор на 82 кОма.
Как сделать кнопочный электронный регулятор на одном транзисторе

Далее две кнопки последовательно.
Как сделать кнопочный электронный регулятор на одном транзисторе

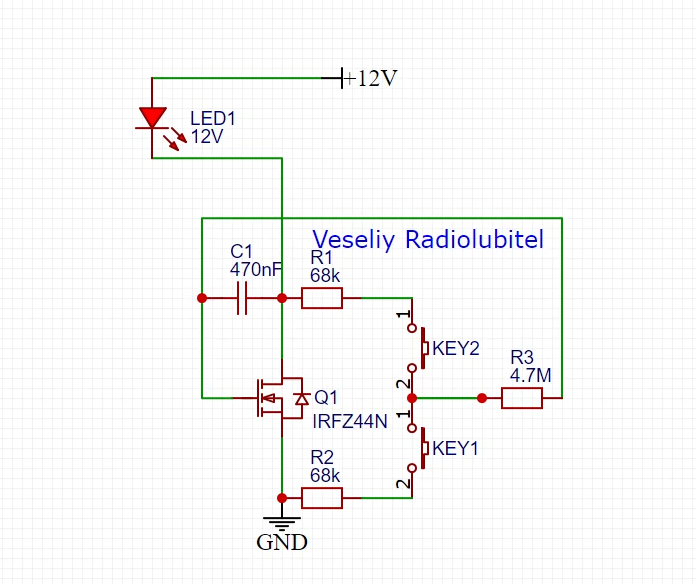

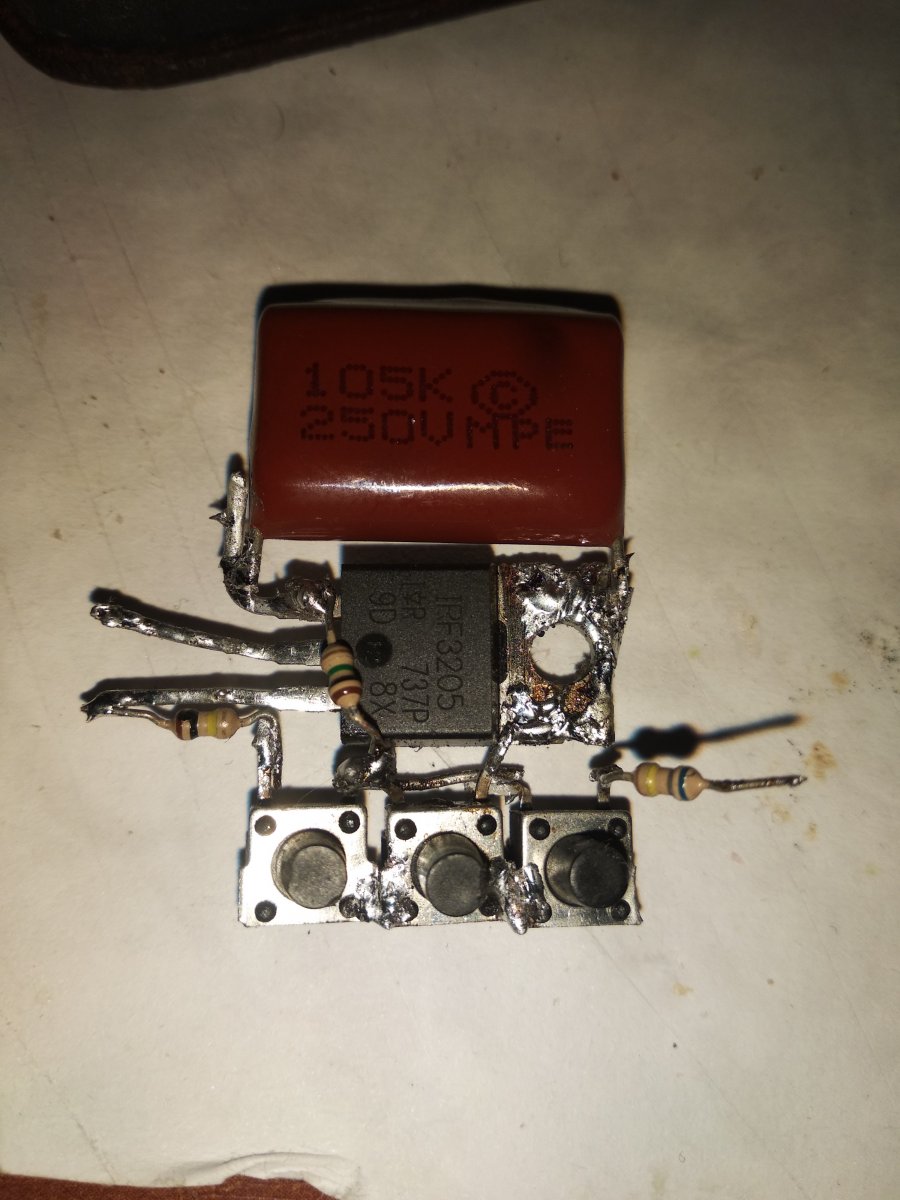

Затем вторую кнопку подключаем через резистор 82 кОма к стоку. А к середине соединения кнопок припаиваем резистор 4,7 МОм и подключаем его к затвору.
Как сделать кнопочный электронный регулятор на одном транзисторе

Данный «переменный резистор» включается в разрыв цепи нагрузки.
Как сделать кнопочный электронный регулятор на одном транзисторе

И может управлять хоть светодиодной лентой:
Как сделать кнопочный электронный регулятор на одном транзисторе

Хоть лампой накаливания:
Как сделать кнопочный электронный регулятор на одном транзисторе

И даже электродвигателем:
Как сделать кнопочный электронный регулятор на одном транзисторе

Чтобы прибавить яркость (или увеличить обороты мотора), необходимо нажать и удерживать верхнюю кнопку до тех пор, пока нужная яркость не появится. Чтобы уменьшить яркость, необходимо нажать на вторую кнопку и удерживать ее до нужных значений. Все изменения происходят очень плавно без каких-либо рывков.

Принцип работы


Принцип работы регулятора очень прост. При помощи кнопок конденсатор заряжается, либо разряжается. Так как он подключен паралельно затвору транзистора, то от него зависит насколько открыт полевой транзистор.
