Вам понадобится всего 5 деталей чтобы собрать этот простой регулятор мощности. И регулировать, скажем, накал и температуру своего паяльника. У данного устройства может быть много предназначений. Он отлично работает с нагревательными приборами и может регулировать мощность до 2000 Вт, что явно не мало.

Понадобится


  • Симистор BT136 - http://ali.pub/5ae7fd
  • Динистор DB3.
  • Резистор 33 кОм.
  • Резистор переменный 100 кОм.
  • Конденсатор 400 В 0,1 мкФ.

Большую часть деталей можно взять из платы от энергосберегающей платы. Выпаиваем динистор.
Как на основе энергосберегающей лампы сделать диммер

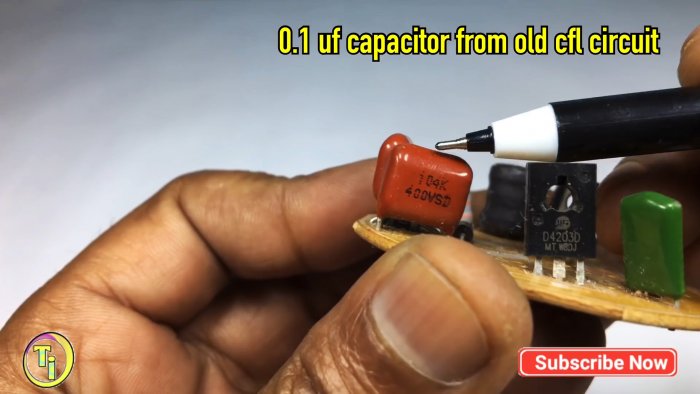

Выпаиваем конденсатор и резистор.
Как на основе энергосберегающей лампы сделать диммер

Понадобится только найти симистор и переменный резистор.
Как на основе энергосберегающей лампы сделать диммер

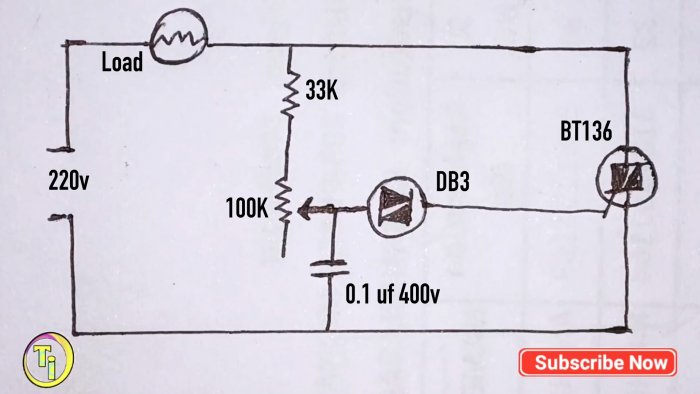

Схема диммера


Как на основе энергосберегающей лампы сделать диммер

Схема устройства невероятно проста и основана на обрезке полуволн синусоидального сигнала. Симистор как бы открывается в определенный промежуток и пропускает часть полуволны.

Как сделать простой диммер

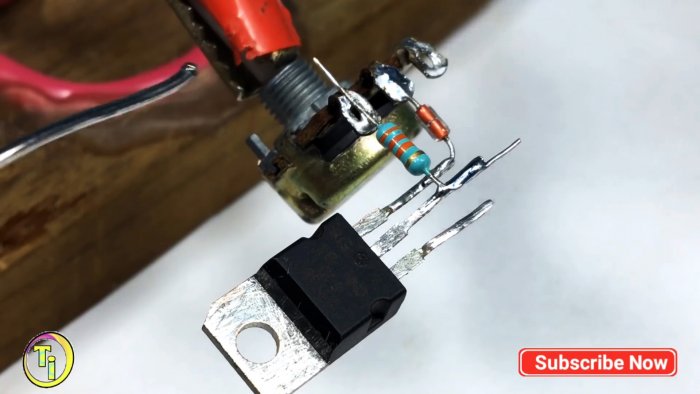

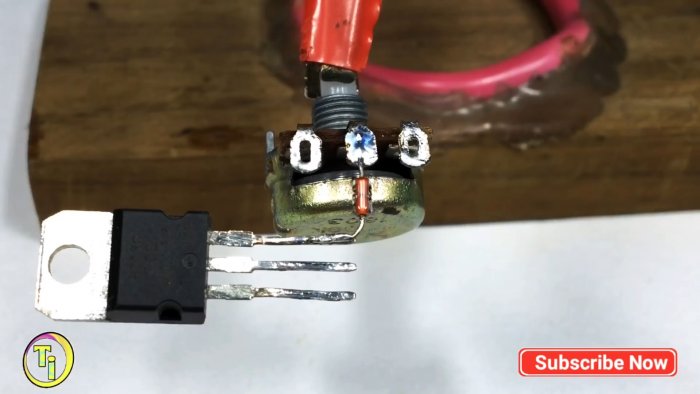

Соберем все быстро навесным монтажом. Припаиваем динистор к симистору и переменному резистору.
Как на основе энергосберегающей лампы сделать диммер

Допаиваем резистор.
Как на основе энергосберегающей лампы сделать диммер

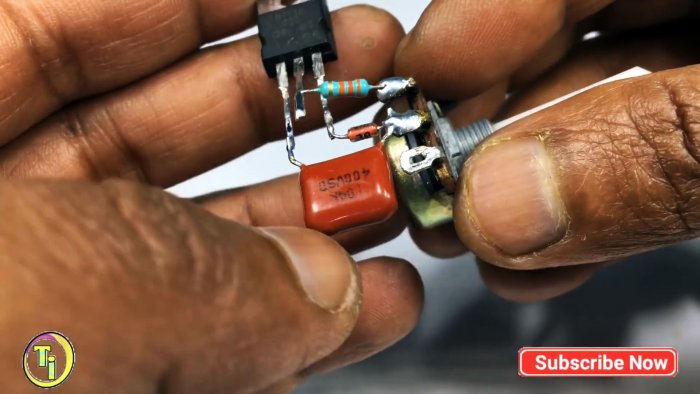

И конденсатор.
Как на основе энергосберегающей лампы сделать диммер

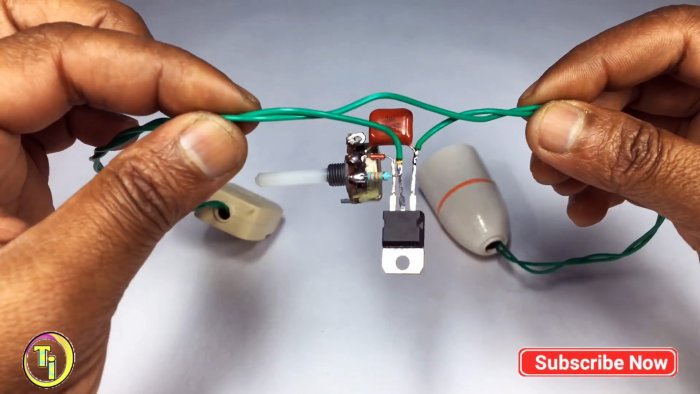

На этом диммер готов. Для проверки припаиваем его в разрыв цепи лампы накаливания.
Как на основе энергосберегающей лампы сделать диммер

Как на основе энергосберегающей лампы сделать диммер

Проверка

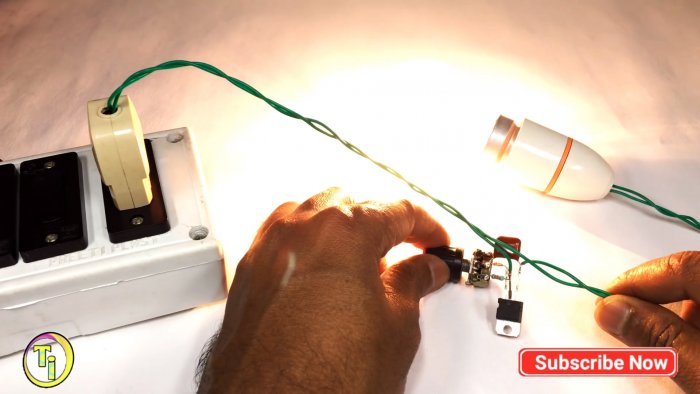

Плавно вращая движок резистора регулируем мощность накала спирали лампы. От минимума:
Как на основе энергосберегающей лампы сделать диммер

До максимума:
Как на основе энергосберегающей лампы сделать диммер

Данный диммер подходит только для нагревательных прибором: различных перчей с тенами, плиток, паяльников, ламп накаливания и тп.
Регулировать им мощность электронных блоков и устройств, к сожалению, нельзя из-за специфики его работы.
При управлении мощностью более 1 кВт симистор необходимо установить на радиатор.

Смотрите видео
