Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

Чтобы управлять разноцветной светодиодной лентой не обязательно нужен дорогой программируемый контроллер или устройство со сложной схемой. Достаточно всего трех транзисторов, чтобы заставить RGB ленту переливаться разными цветами. Никаких микросхем и микроконтроллеров в схеме нет, всего 9 деталей.

Понадобится


  • 3 транзистора IRFZ44 - http://ali.pub/5b0596
  • 3 резистора 500 кОм.
  • 3 конденсатора 4,7 мкФ.

Блок питания 12 Вольт. Ну, и, соответственно сама RGB лента 5 метров - http://ali.pub/5b05lf

Схема переключателя


Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

Схема, как наверное вы уже заметили, очень простая. По сути это трехкаскадный мультивибратор. Благодаря использованию мощных полевых транзисторов, таким контроллером можно управлять сразу всеми пятью метрами ленты.

Изготовление контроллера для RGB ленты

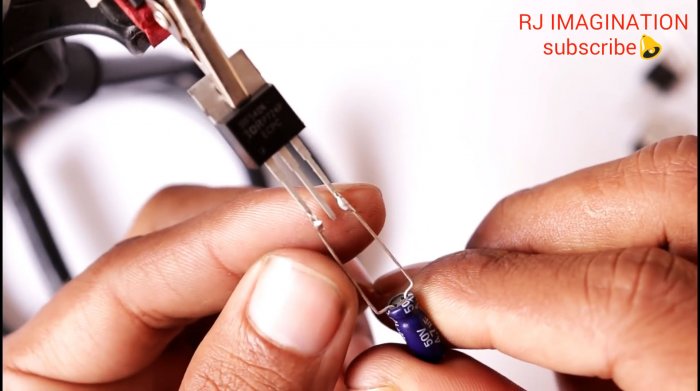

Собираем сначала один каскад. Паралельно затвору и истоку припаиваем конденсатор.
Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

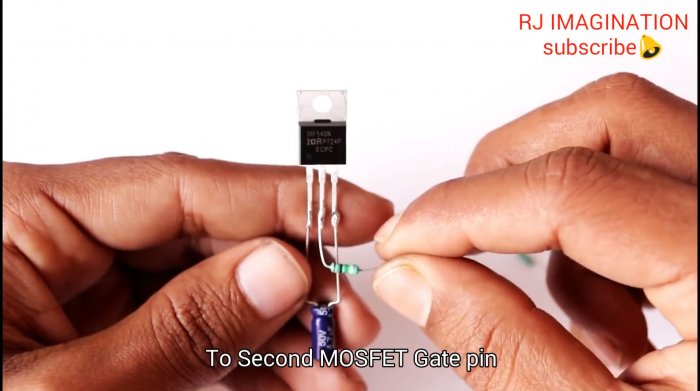

К стоку припаиваем резистор.
Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

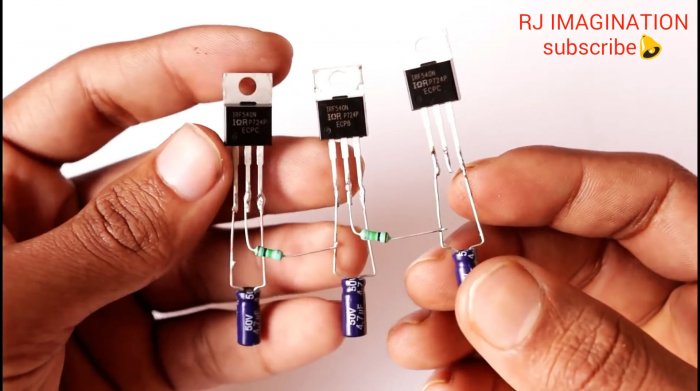

Собираем все 3 каскада.
Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

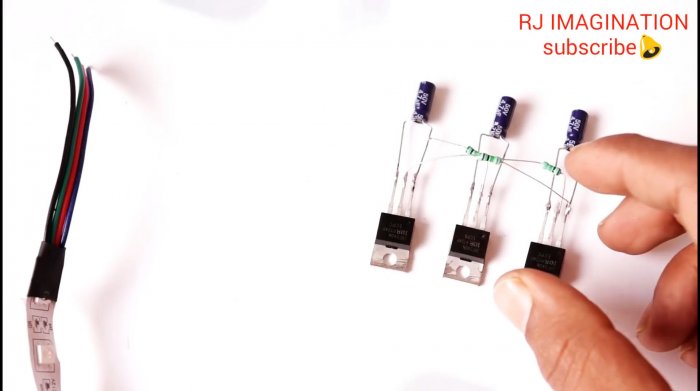

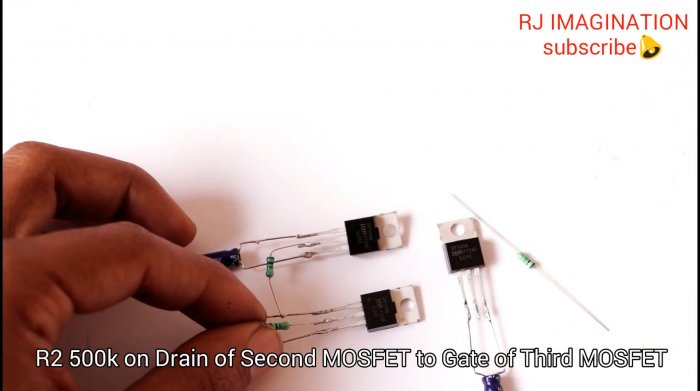

Соединяем их резисторами.
Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

Допаиваем замыкающий кольцо резистор.
Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

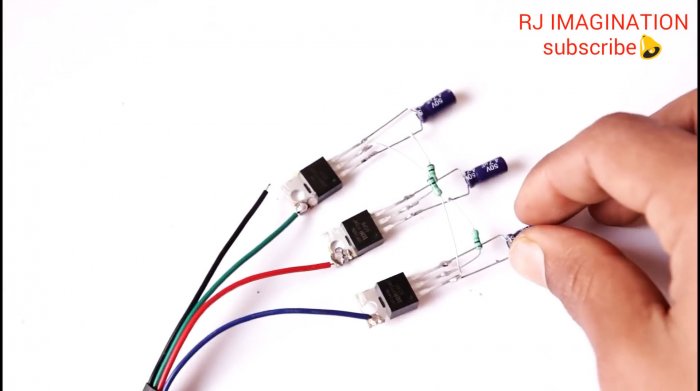

К стоку каждого транзистора припаиваем выход цвета с ленты.
Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

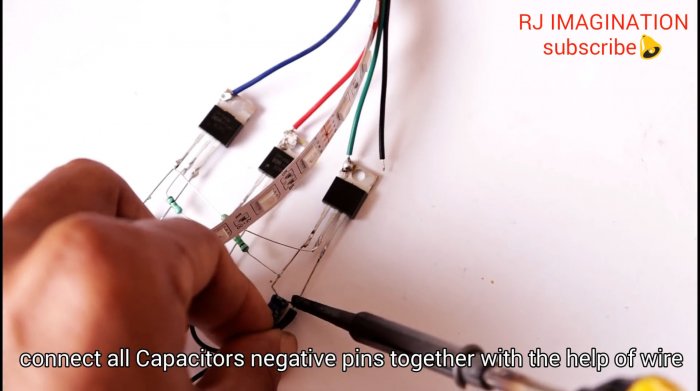

Соединяем истоки короткими проводами.
Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

Транзисторный контроллер готов.
Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

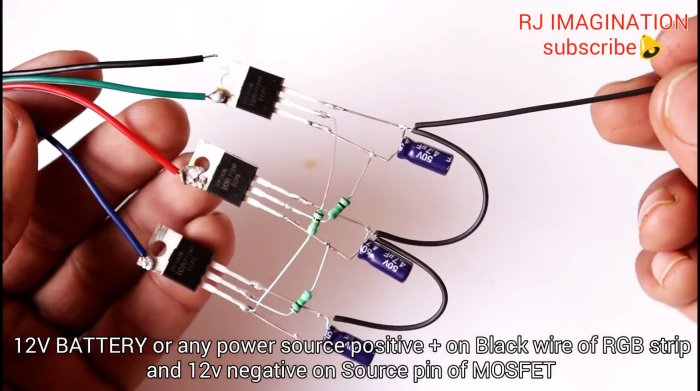

Подключаем. Общий провод с ленты к плюсы источника питания, а общий с истоков транзисторов к минусу.
Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

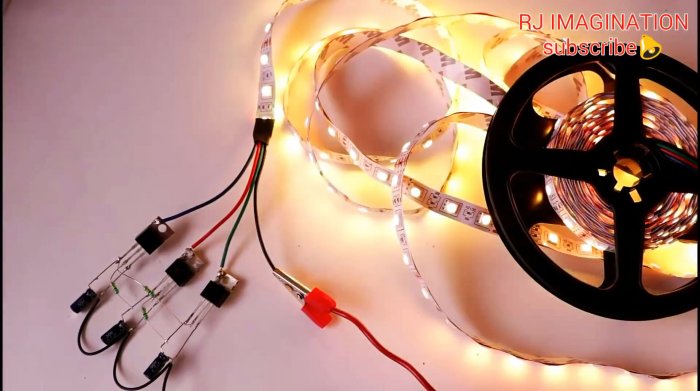

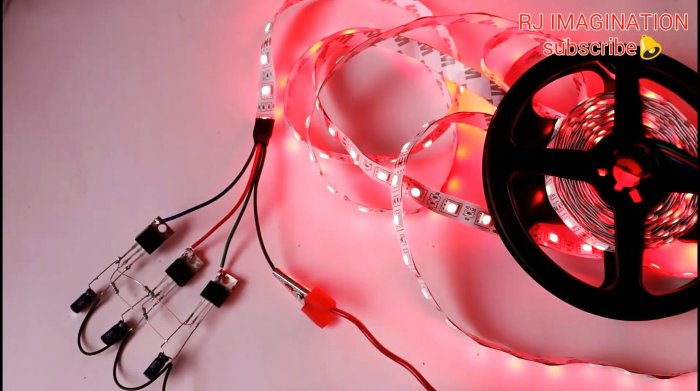

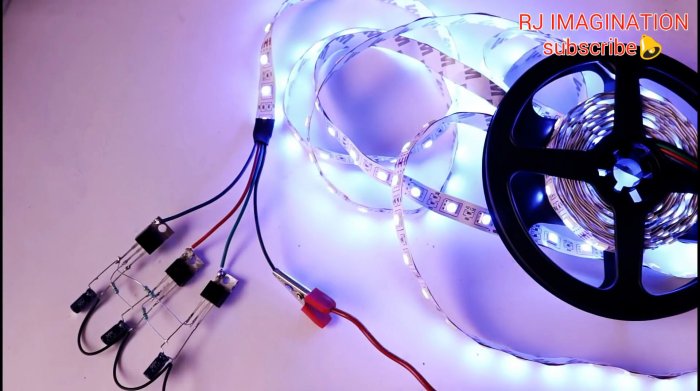

Переключатель работает, лента периодически меняет цвета.
Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

Как без микросхем на трех транзисторах собрать контроллер переключения RGB ленты

Смотрите видео
