Очень мощный светодиодный стробоскоп, который отлично дополнит любой танцпол дискотеки. Построен стробоскоп на трех светодиодных матрицах общей мощностью 150 Вт.
Мощный стробоскоп своими руками

Принцип работы устройства состоит в том, чтобы давать очень короткие импульсы света (вспышки) через заданный промежуток времени. По действию очень сильно напоминает молнию во время дождя, когда полностью темное помещение на миллисекунды озаряет яркий свет.
Во время дискотеки это выглядит особенно завораживающе.
Детали:

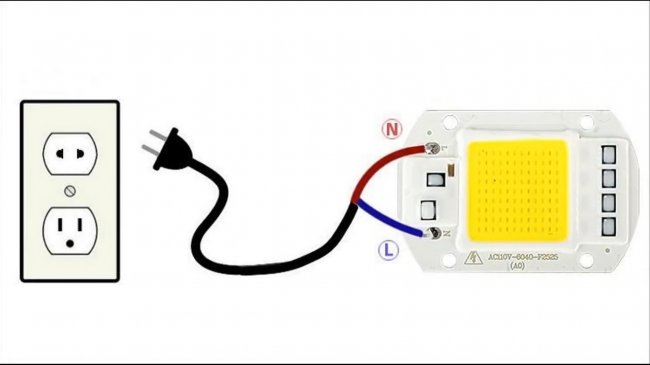

Светодиоды на сетевое напряжение со встроенным драйвером:
Мощный стробоскоп своими руками

Схема стробоскопа


Мощный стробоскоп своими руками

Я бы не сказал, что схема сложная, скорее простая. Но она не имеет гальванической развязки по напряжению, что означает – нельзя прикасаться ни к одному элементы схемы во время её работы и во время сборки быть особо внимательным.
Визуально схему можно разделить на блок питания 12 В, генератор импульсов, выпрямитель и линейку светодиодов.

Работа стробоскопа


На микросхеме NE555 собран генератор коротких импульсов. Время между импульсами можно менять вращая ручку переменного резистора R3.
К выходу этого генератора подключен ключ на полевом транзисторе, который коммутирует напряжение 220 В, в цепи питания светодиодных матриц, включенных параллельно друг другу.
Светодиодные матрицы питаются постоянным током, который выпрямляется диодным мостом. Это нужно для того, чтобы можно было коммутировать цепь полевым транзистором, который работает только с постоянным напряжением.
Мощный стробоскоп своими руками

Сборка стробоскопа

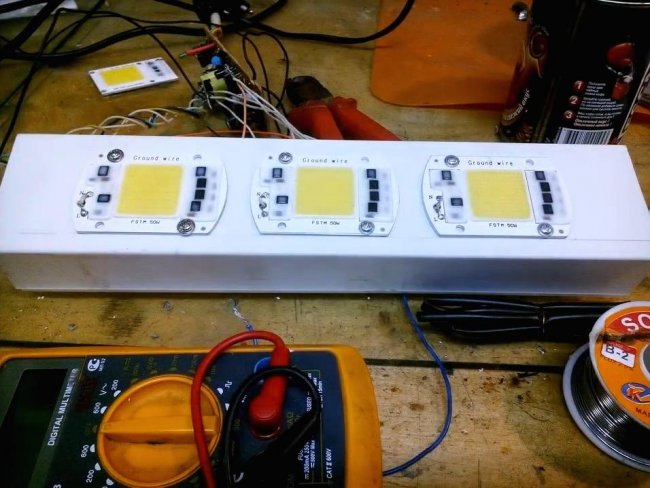

Стробоскоп собран в кожухе от кабельканала. Светодиоды прикручены к широкой стороне, без радиаторов. Так как светодиод используется где-то на 2-5% от своей мощности (импульсная работа), то надобность в теплоотводах отпадает.
Мощный стробоскоп своими руками

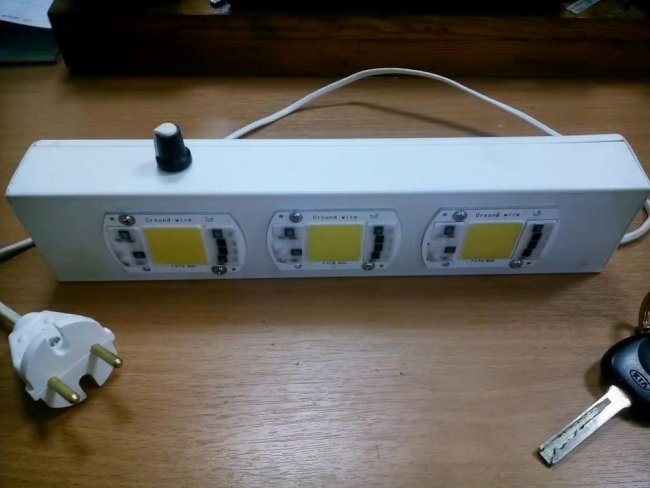

Боковые стенки вырезаны из того же кабельканала и приклеены клеем. Сверху выведен переменный резистор для регулировки частоты мерцания.
Мощный стробоскоп своими руками

Мощный стробоскоп своими руками

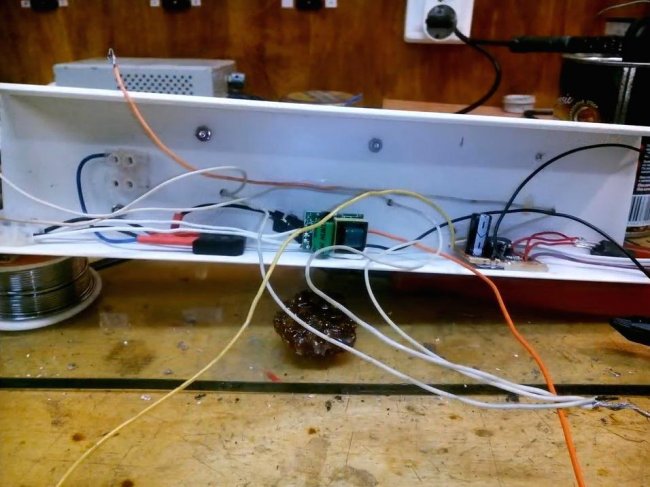

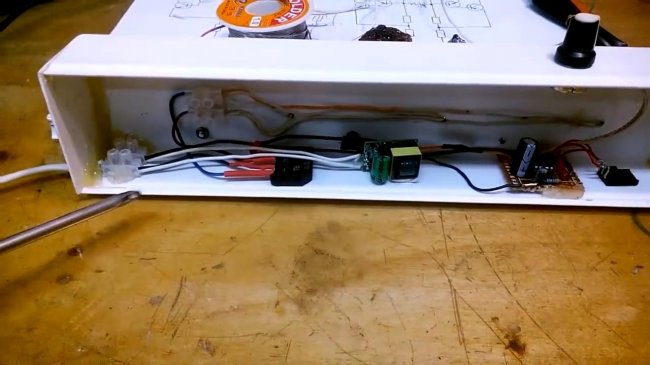

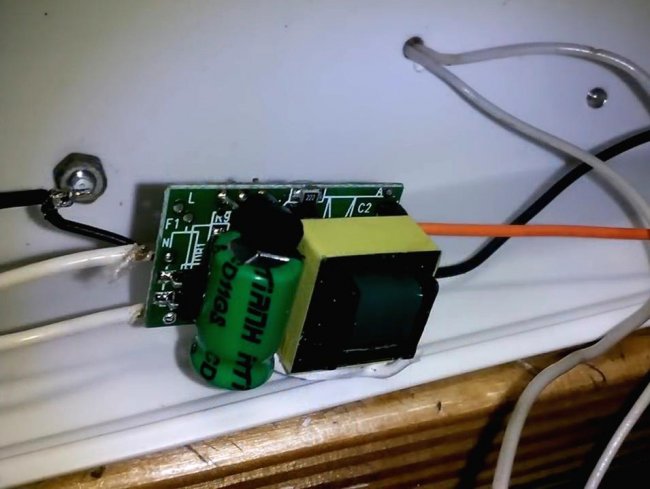

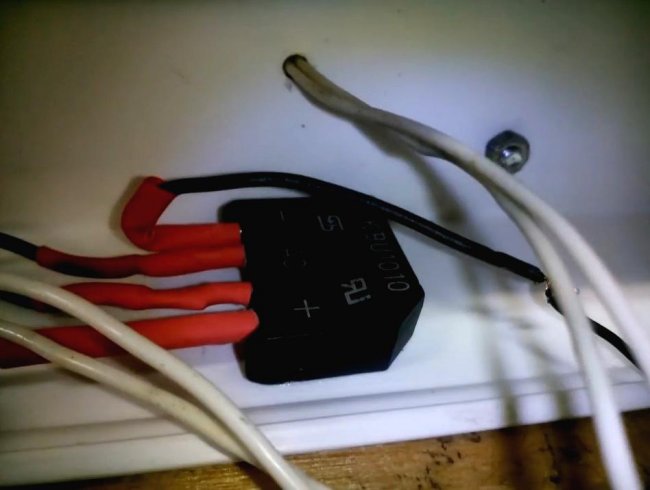

Блоки схемы в корпусе:
Мощный стробоскоп своими руками

Мощный стробоскоп своими руками

Мощный стробоскоп своими руками

Мощный стробоскоп своими руками

Предостережение


Светодиоды очень мощные и могут повредить ваши глаза, так что смотреть на них при работе не рекомендуется. Стробирующие вспышки особенно опасны, так как глаз расслабляется в темноте, а яркий импульс проникает напрямую в сетчатку глаза.
Так же не забываем, что вся схема находиться под сетевым напряжением, опасным для жизни.

Результат работы


Работу стробоскопа, к сожалению, не передать ни через фото, ни через видео. Так как даже видеокамера очень плохо улавливает короткий импульс и её в итоге просто засвечивается.
Но я от себя могу сказать, что стробоскоп получился отличный, вспышки короткие и очень яркие. Смотрится очень эффектно, в общем все как надо.
Мощный стробоскоп своими руками

Смотрите видео


Прокомментировать
Вконтакте Одноклассники
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
5+два=
Комментарии (18)
  1. Qwazar
    #1 Qwazar Гости 11 января 2018 16:21
    0
    Сгорят... Нужен мощный радиатор на 0,5 (в случае стробоскопа) рассеиваемой мощности... Или не менее мощный фан... У меня на радиаторах 25 Вт рассеиваемой мощности - сгорело 3 шт. таких матриц, температура радиаторов была 180 град. в момент работы матриц, вылечил установкой фана - канального вытяжного вентилятора - он дешевле, чем специализированные фаны на 220 вольт...
    1. Вопрос
      #2 Вопрос Гости 15 января 2018 11:31
      0
      А можно по такой же схеме поставить 4 диодные панели, а не 3. Схему не надо будет дорабатывать?
      1. Yaroslav2004
        #3 Yaroslav2004 Гости 22 февраля 2018 17:07
        0
        Конечно можно. Ничего переделывать ненужно. Я заканчиваю по этой же схеме стробоскоп на 8 матриц. Ничего не греется, и ничего переделывать ненужно.
    2. Yaroslav2004
      #4 Yaroslav2004 Гости 22 февраля 2018 17:02
      1
      Импульсы матриц на столько коротки, что матрица даже не успевает нагреться, не путайте с работой в постоянном режиме. Стробоскоп собранный по моей схеме при 20-ти минутах непрерывной работе, нагрелся всего до 42 градуса, без радиатора и вентиляторов. А в принципе, стробоскоп - это световой эффект короткого действия 15-20 секунд, иначе эпилептики просто начнут падать в обморок. Прежде чем сделать публикацию на ютубе, всё тестится и проверяется...
  2. Ярослав
    #5 Ярослав Гости 22 февраля 2018 16:48
    1
    Очень приятно видеть свою работу на Вашем ресурсе.
    Готов ответить на все вопросы по данному девайсу на ютубе, по ссылке предложенной администраторами.
  3. Ярослав
    #6 Ярослав Гости 22 февраля 2018 16:56
    2
    Ну и лично для админов, не для публикации,в качестве доказательства, что это моя работа, могу сделать любую фотку на фоне своего резного органайзера , выставить любое время на будильнике по Вашему желанию, или же приложить фото стенда... Ну эт, так, если Вы за сомневаетесь в моей правдивости...
  4. Гость Александр
    #7 Гость Александр Гости 22 октября 2018 13:36
    0
    Товарищи, подскажите пожалуйста: Собрал по схеме, только блок питания на 7,5 В вместо 12 и полевик 2SK2632 вместо K2543. Так вот, светодиод моргает, но не гаснет до конца, светится между вспышками. И ещё такое колдунство: даже если оторвать с затвора провод - мосфет всё равно не закрывается и светодиод светит в пол-силы. Где я не прав?
    1. Гость Дмитрий
      #8 Гость Дмитрий Гости 25 октября 2018 17:18
      2
      Пробит транзистор, поменяй.
      1. Гость Александр
        #9 Гость Александр Гости 26 октября 2018 07:59
        1
        Спасибо, поменяю. А разрешите ещё вопрос: Получается транзистор работает в инверсном режиме - т.е. ток идёт от стока к истоку? Что будет если его включить по-человечьи: исток к "-" светодиодов, сток к "-" блока питания? Или я таким макаром и сжёг транзистор?
  5. Гость Алекс
    #10 Гость Алекс Гости 9 декабря 2018 20:58
    0
    Ссылки умерли. БП какой мощности?
    1. Гость Александр
      #11 Гость Александр Гости 8 января 2019 17:08
      0
      AC-DC 12V 450mA 5Вт хватит
  6. Гость Андрей
    #12 Гость Андрей Гости 25 февраля 2019 18:46
    0
    Дайте схему пожалуйста! там у вас под музыку были вспышки
  7. маркер 379
    #13 маркер 379 Гости 12 апреля 2019 13:37
    1
    когда мы с товарищем собирали стробоскоп на ИФКашках - выяснили, что есть определенная частота мерцания, которая нарушает работу вестибулярного аппарата, мы не могли с пола встать, но у ламп ИФК, спектральный диапазон отличается от светодиодного, так что надеюсь, что такого эффекта не будет наблюдаться.
  8. дя Витя
    #14 дя Витя Гости 15 июня 2019 21:04
    2
    "...не забываем, что вся схема находиться"... ну что за?!
  9. Велл
    #15 Велл Гости 16 ноября 2020 11:40
    1
  10. Павел
    #16 Павел Гости 31 декабря 2021 13:18
    0
    Добрый день! А если в место светодиодных матриц использовать светодиодный прожектор ? Будет работать? Или нудно переделать схему ?
