Как сделать вольтметр без питания

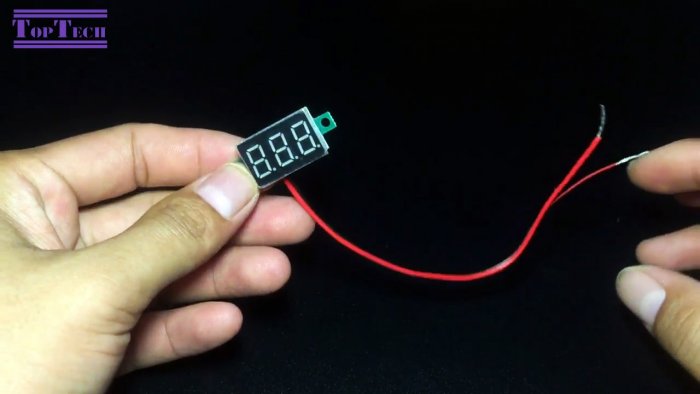

Данный вольтметр способен измерить постоянное напряжение от 0 до 30 В. Особенность его в том, что он не нуждается в дополнительном питании и работает напрямую от измеряемого напряжения. Всегда готов к работе, имеет минимальный размер и вес. Автомобилистам точно должна придтись по душе данная самоделка.

Понадобится


  • Вольтметр постоянного тока 0-30 В - http://ali.pub/5a2jnx
    Как сделать вольтметр без питания

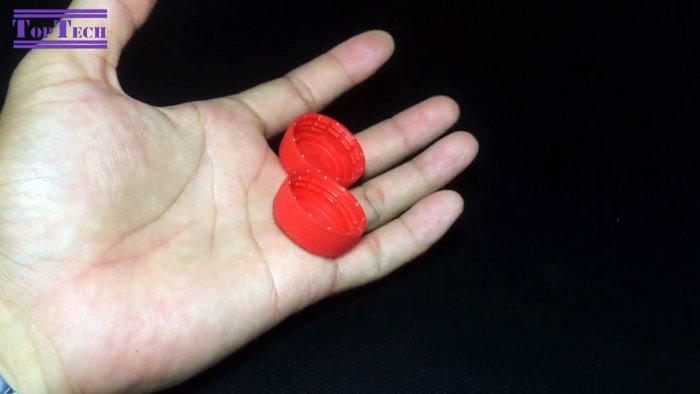

  • Две крышки от ПЭТ бутылок.
    Как сделать вольтметр без питания

  • Провода многожильные.
  • Провод одножильный.
  • Термоусадочная трубка.
  • Пистолет с горячим клеем.

Изготовление вольтметра

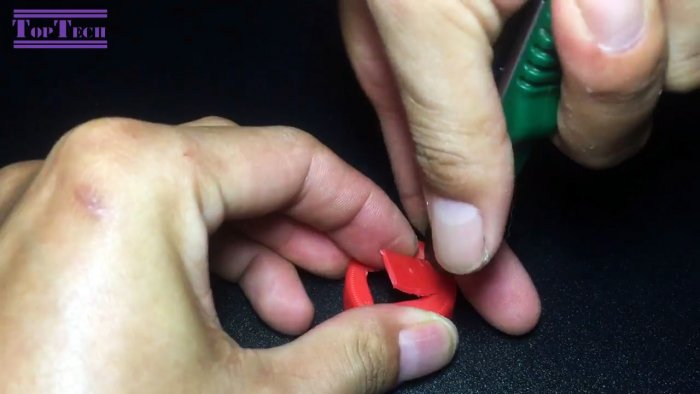

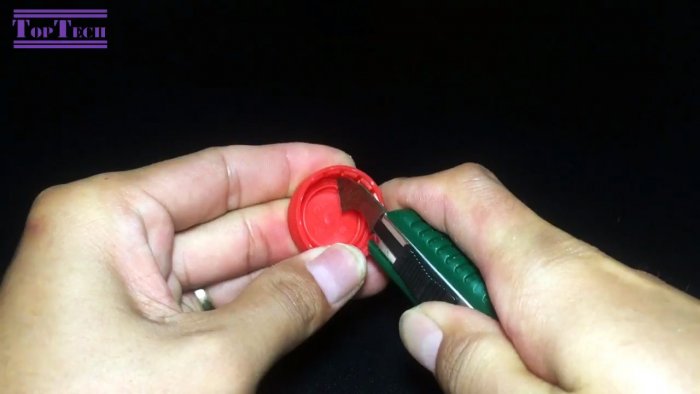

Берем одну крышку и срезаем внутренний ободок острым ножом.
Как сделать вольтметр без питания

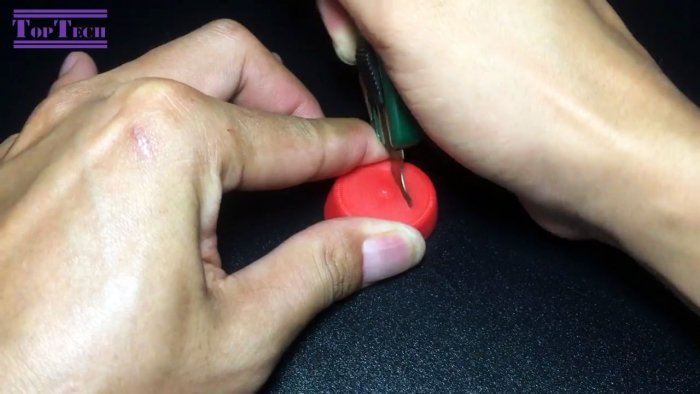

Далее вырезаем окошко под вольтметр.
Как сделать вольтметр без питания

Как сделать вольтметр без питания

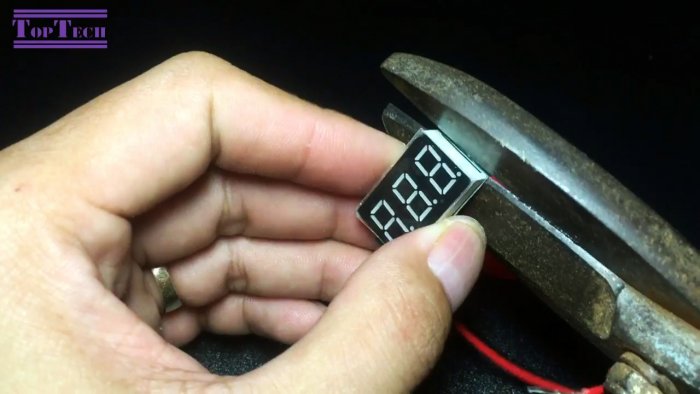

У платы отрезаем ушки ножницами по металлу.
Как сделать вольтметр без питания

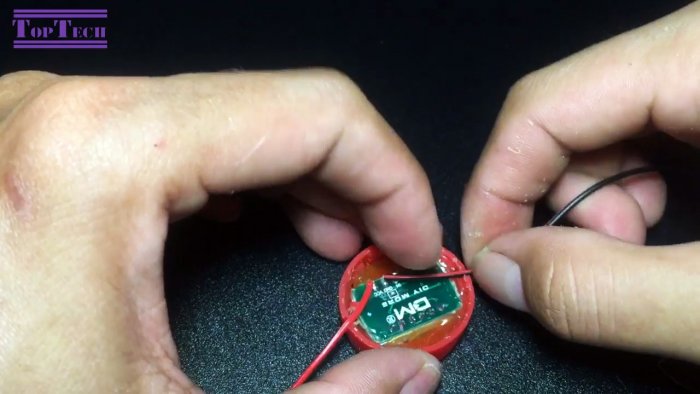

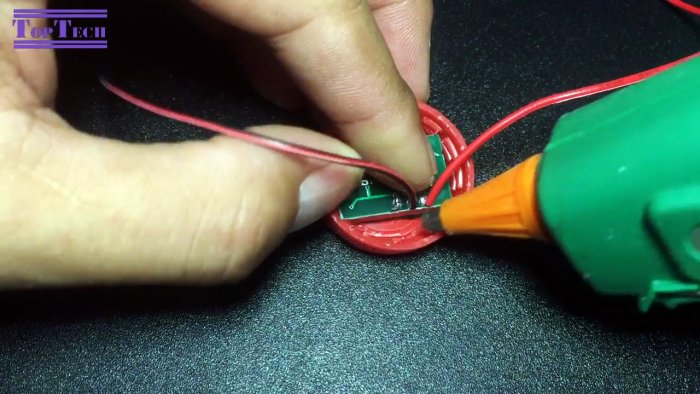

Устанавливаем в крышку плату и заливаем горячим клеем.
Как сделать вольтметр без питания

Припаиваем более толстые провода или оставляем эти. Делаем ножом пропилы по бокам для вывода.
Как сделать вольтметр без питания

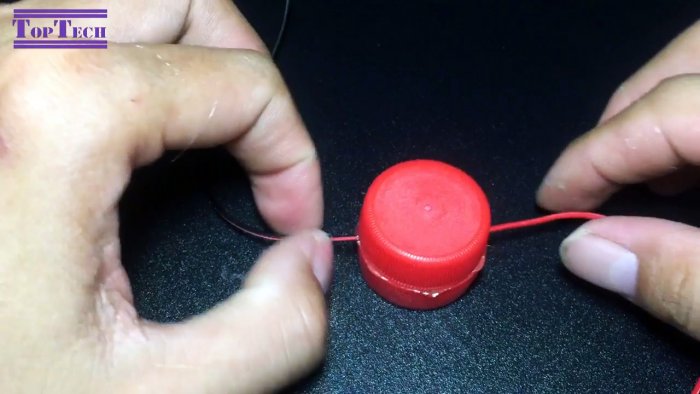

Склеиваем крышки вместе.
Как сделать вольтметр без питания

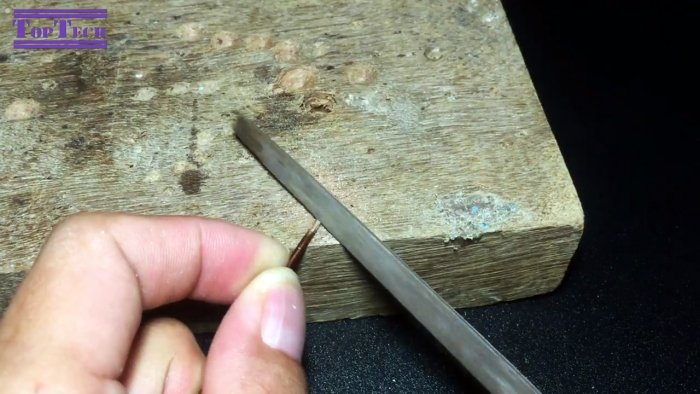

Чтобы сделать удобные щупы возьмем толстую проволоку и заточим с обеих сторон 2 кусочка.
Как сделать вольтметр без питания

Припаяем к проводам.
Как сделать вольтметр без питания

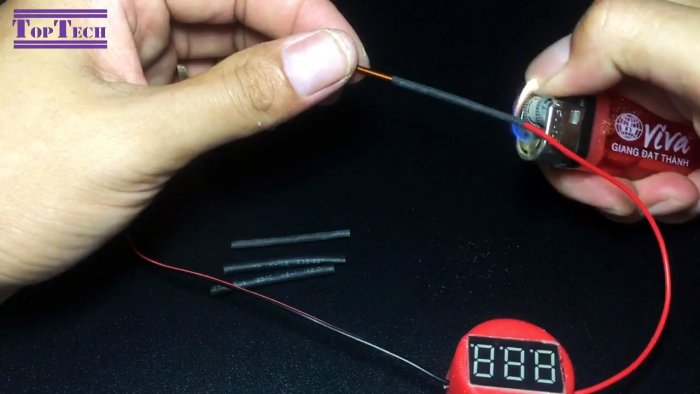

Наденем термоусадку и усадим ее зажигалкой.
Как сделать вольтметр без питания

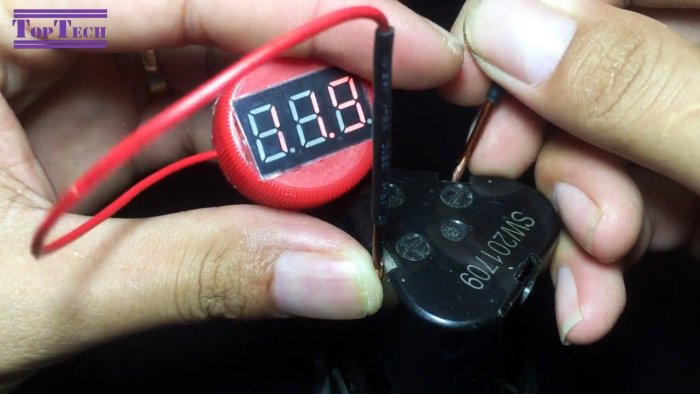

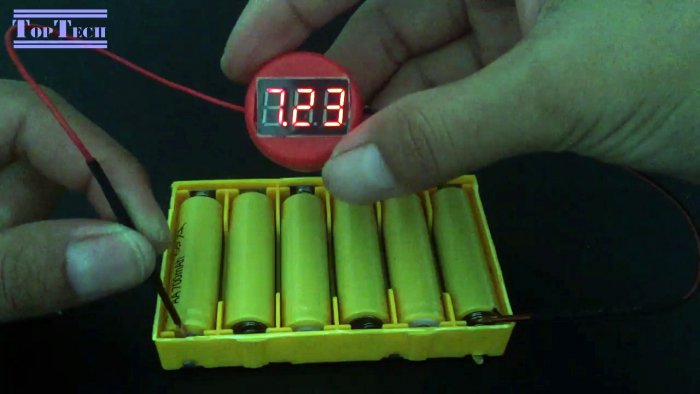

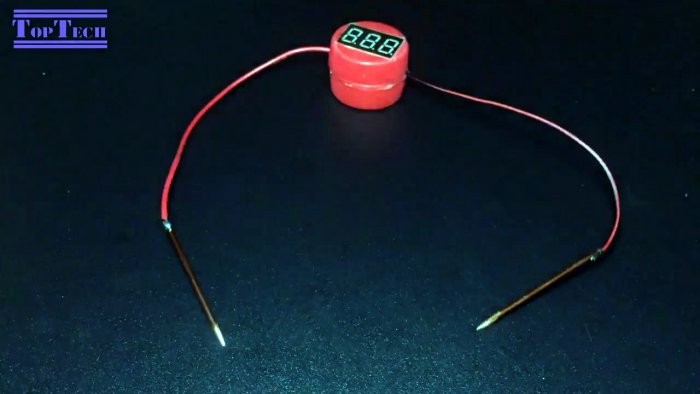

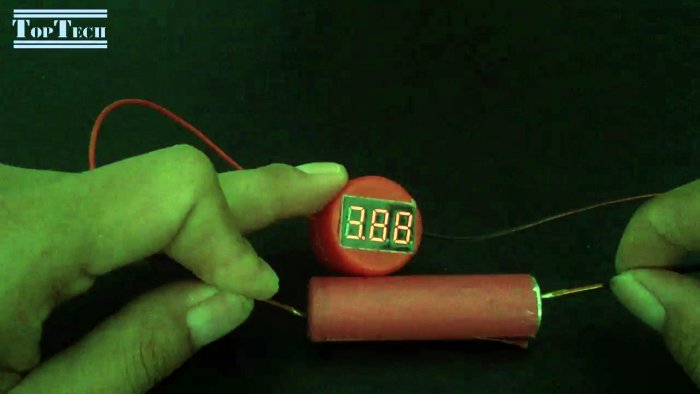

Вольтметр готов к использованию.
Как сделать вольтметр без питания

Как сделать вольтметр без питания

Как сделать вольтметр без питания
