Главная » Электроника » Как из хлама сделать простой повышающий преобразователь для различных нужд

Данный преобразователь неимоверно прост в изготовлении, имеет всего 1 транзистор в своем составе. Сделан полностью из деталей от старой платы блока питания компьютера. Может использоваться для питания различных светодиодных ламп, светодиодных лент, различных приборов и тп.

Понадобится

  • Транзистор D1047C (Подойдет практически любой биполярный).
  • Катушка индуктивности.
  • Резистор 1 кОм.
  • Диод.

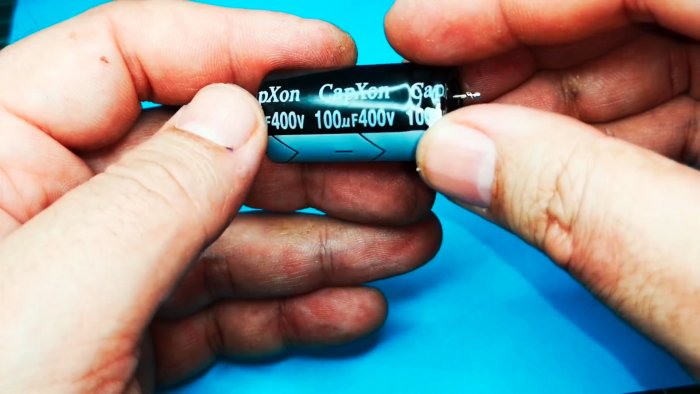

  • Конденсатор 100 мкФ 400 В.

Все детали можно найти на блоке питания от компьютера.

Схема

Простейшая схема на одном транзисторе с самовозбуждением. На выходе в качестве диода можно поставить стабилитрон и тогда выходное напряжение будет стабилизированно до заданного значения.

Катушка использована готовая. Если соберетесь делать сами, то берите провод 0,7 мм. Число витков 45 с отводом от 30 витка.

Изготовление преобразователя постоянного тока своими руками

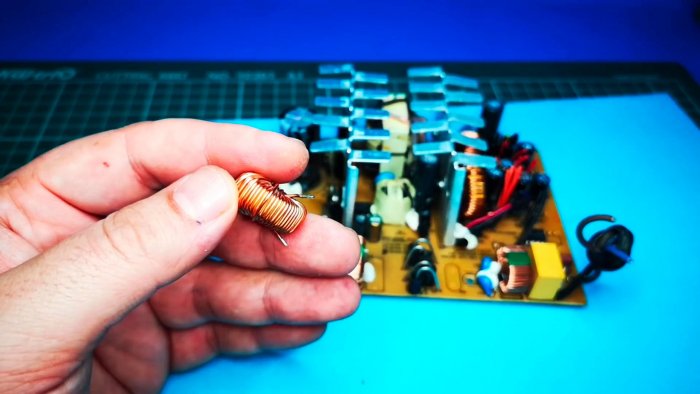

Выпаиваем катушку индуктивности по схожим параметрам.

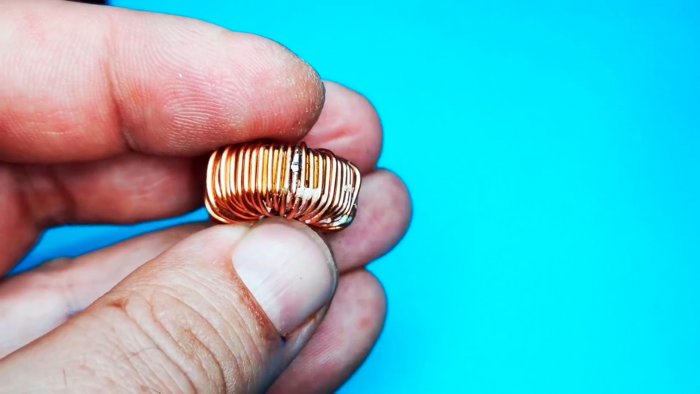

Отвода от середины у нее нет, поэтому сделаем его сами. Отсчитав примерное соотношение витков, канцелярским ножом соскребем лак в месте пайки.

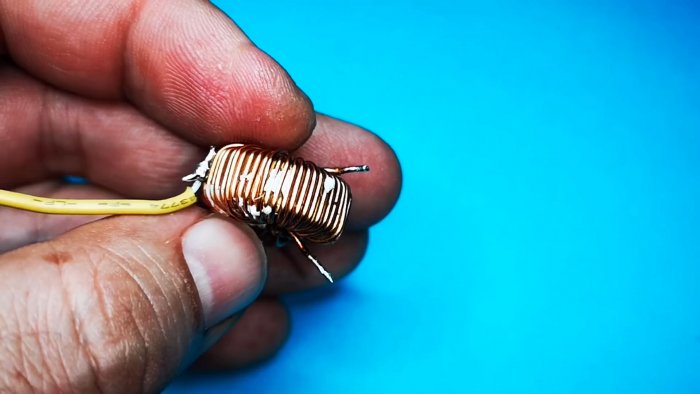

Припаяем провод и средний вывод готов.

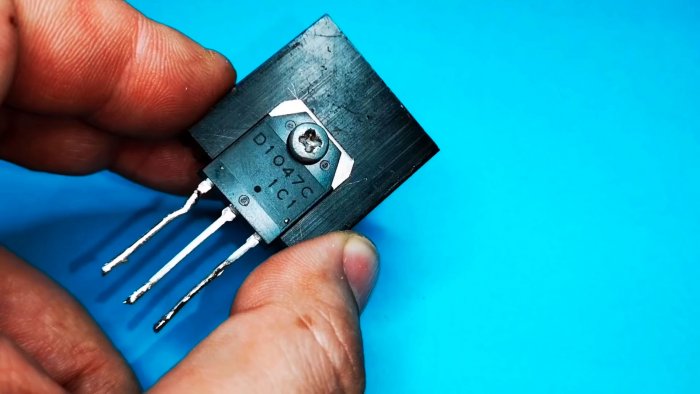

Транзистор устанавливаем на радиатор.

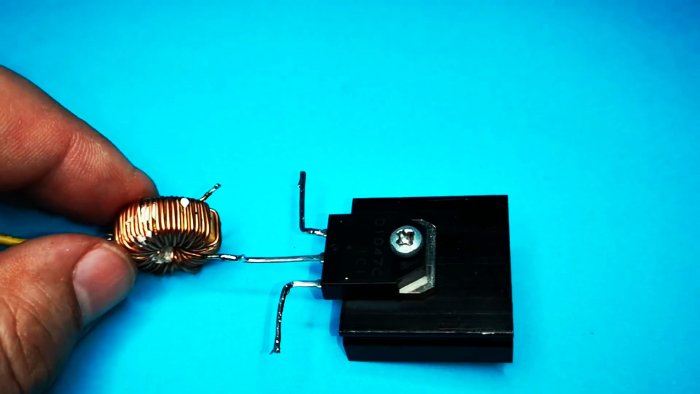

Припаиваем индуктивность.

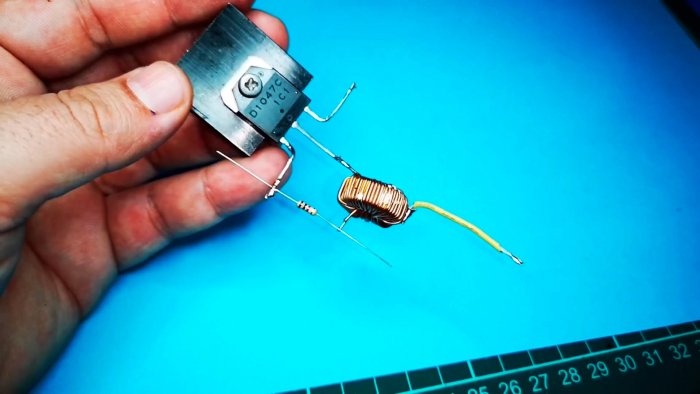

Припаиваем резистор.

Припаиваем диод, конденсатор, провода.

На этом преобразователь готов к работе.

Испытываем преобразователь в действии

Подаем напряжение 1,3 В. И на выходе уже имеем 18 В.

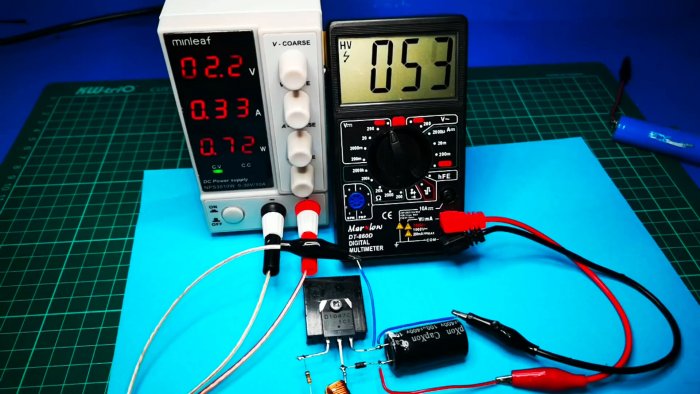

Увеличиваем напряжение до 2,2 В и на выходе получается порядка 50 В.

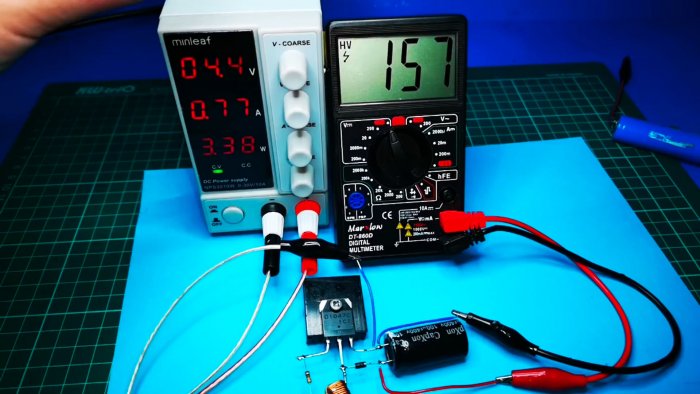

При входе 4,4 В, получается более 150 В.

Пробуем на небольшой нагрузке, в виде которой используется неоновая лампа.

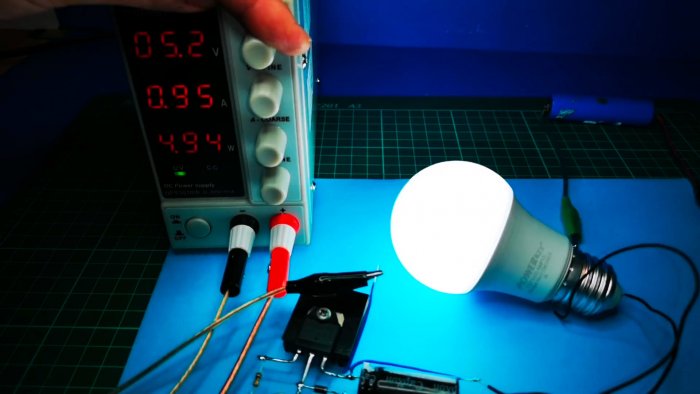

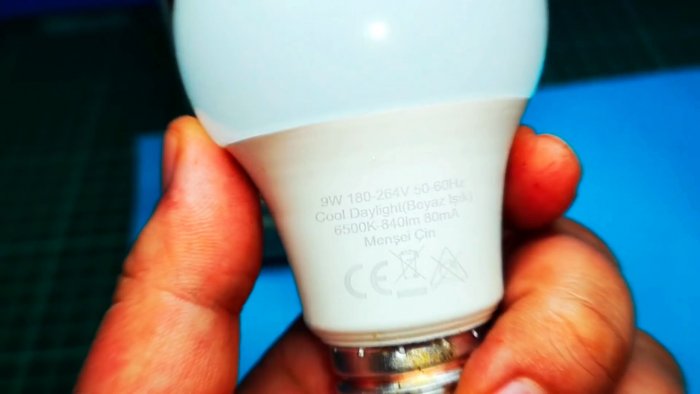

Теперь испытаем преобразователь на более реальной нагрузке - светодиодной лампе.

Преобразователь хорошо питает лампу при 5 В.

КПД преобразователя порядка 98%, потребляемая мощность около 5 Вт.

Смотрите видео

Прокомментировать
Вконтакте Одноклассники
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
5+два=
Комментарии (6)
  1. Ивлон Маск
    #1 Ивлон Маск Гости 20 сентября 2021 18:32
    3
    Спасибо большое. Только можно еще объяснение схемы сделать? С подробным путем прохождения тока по контуру. Я вот логику понять не могу. От + ток течет напрямую, через выпрямляющий диод? на нагрузку. Полученная сила тока нагнетается в трансформатор, открывая транзистор. Через транзистор ток увеличивается и идет на нагрузку. А где он становится переменным? Конденсатор с трансформатором резонирует или что как? Ну и, как я понял, со стороны выпрямительного диода должен быть ноль, а со стороны истока - фаза? Необходимо понять базисные принципы данного устройства
  2. Никита
    #2 Никита Гости 8 ноября 2021 17:33
    3
    Спасибо Большое я школьник и то собрал, эту схемку всегда мечтал собрать.....
  3. Гость Алексей
    #3 Гость Алексей Гости 19 декабря 2022 23:39
    3
    Раз КПД 98%, то зачем такой радиатор на транзисторе?:-))
  4. Николай
    #4 Николай Гости 22 января 2023 12:47
    1
    Схему собрал, или я руко*оп, или что-то не то. (подозреваю первое)
    Выдала 203в от 5-и, но только на холостом ходу. С ЗАРАНЕЕ подключенной нагрузкой (4 по 3в светодиоы последовательно) выше 9в не поднимает, ток вх 32мА, вых 5мА...
    1. Дмитрий александрович
      #5 Дмитрий александрович Гости 3 августа 2023 15:14
      0
      Если посчитать баланс мощностей, то в первичной цепи 5*0,032=0,16 Вт, во вторичной цепи 9*0,005=0,045 Вт. тогда КПД =0,045/0,16=0,28 или 28%.
  5. Эдуард
    #6 Эдуард Гости 30 апреля 2024 21:37
    0
    Интересная схема. Вот интересно, а большее напряжение возможно получить, если верхнюю по схеме обмотку сделать на 100 или 250 витков? Теоретически наверное же можно. Или просто повышением напряжения питания до 12 Вольт? И какую мощность и ток способен дать такой преобразователь? А так по сути наверняка можно использовать любой готовый дроссель на ферритовом сердечнике, сделав отвод от обмотки. На YouTube видел видео похожего преобразователя, но там автор использовал готовый синфазный дроссель из импульсных блоков питания.
