Наверняка у вас найдется старое зарядное устройство от мобильного телефона. Его можно превратить в полезный измерительный прибор. С его помощью вы сможете проверять параметры стабилитронов, работоспособность светодиодов, работу оптронов, искать концы проводов в многопроводных кабелях и так далее.
Суть работы такова: необходимо изменить выходное напряжение зарядника до 30 В. Подключить вольтметр, который будет замерять напряжение на выходе блока через резистор 10 В. В результате чего можно будет замерять детали, а вольтметр будет отображать падение напряжение до рабочих значение подключаемых компонентов.
Понадобится:
- Старый зарядник 5 В.
- Старые щупу от мультиметра.
- Модуль вольтметра 3-х проводной.
- Конденсатор 2,2 мкФ 400 В.
- Резистор 10 кОм.
- Два стабилитрона на 12 и 18 В.
Изготовление полезного устройства из старой зарядки

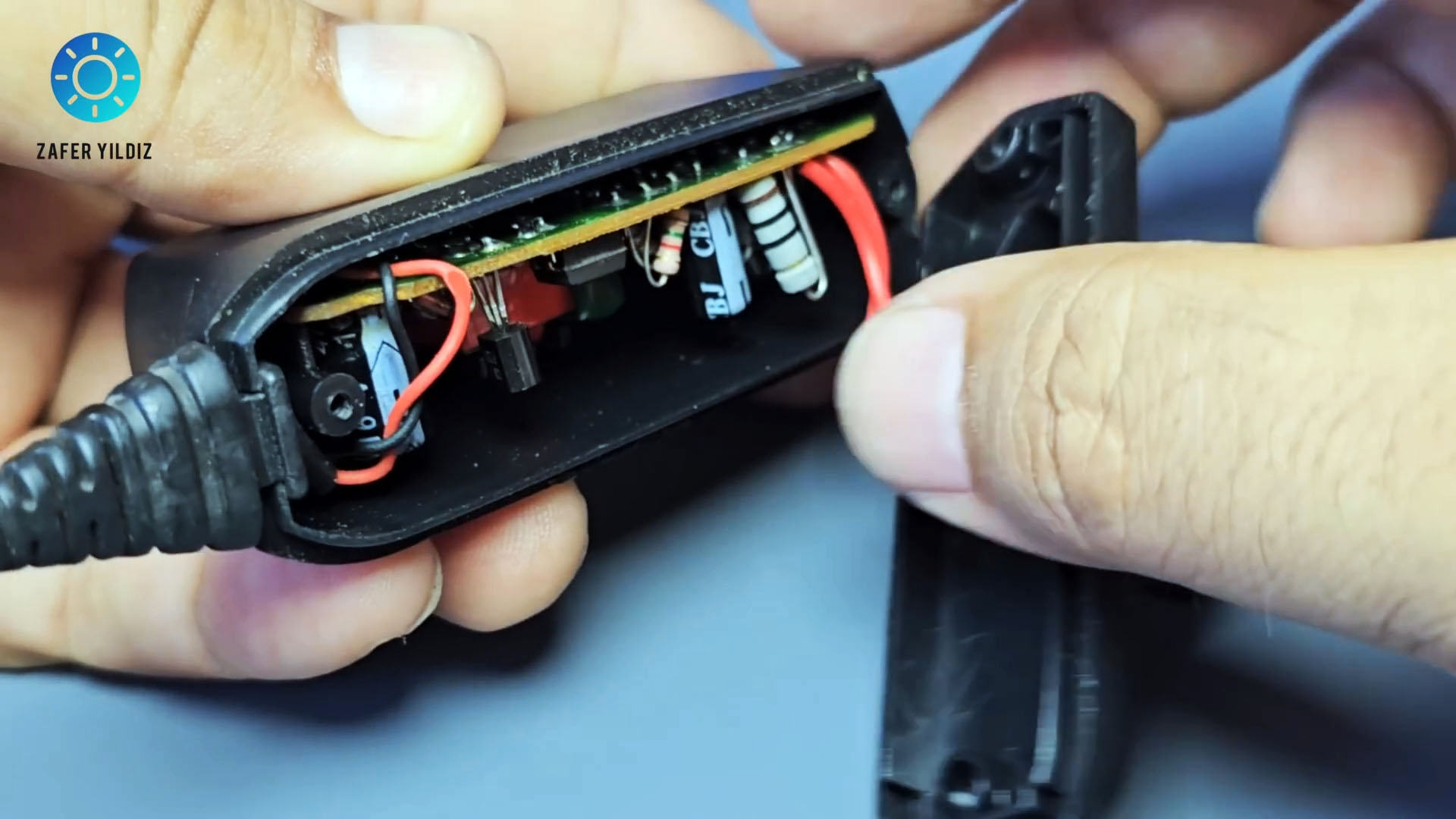

Вскрываем корпус зарядного устройства. В данной модели необходимо ответить 2 винта по бокам.

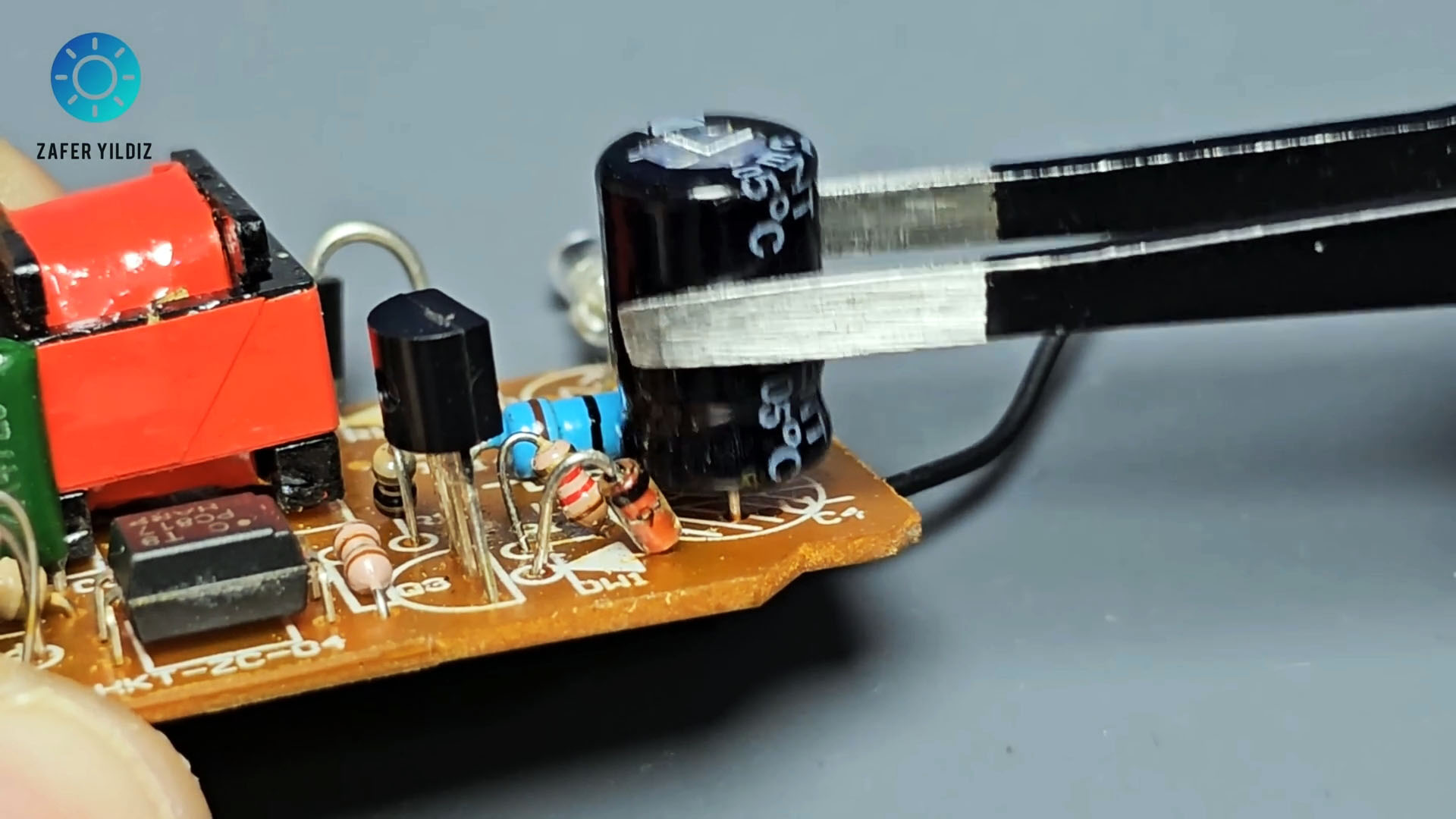

Выпаиваем выходной конденсатор, обычно он стоит номиналом на 10 В.
И выпаиваем стабилитрон, он тут имеет номинал 5 В.

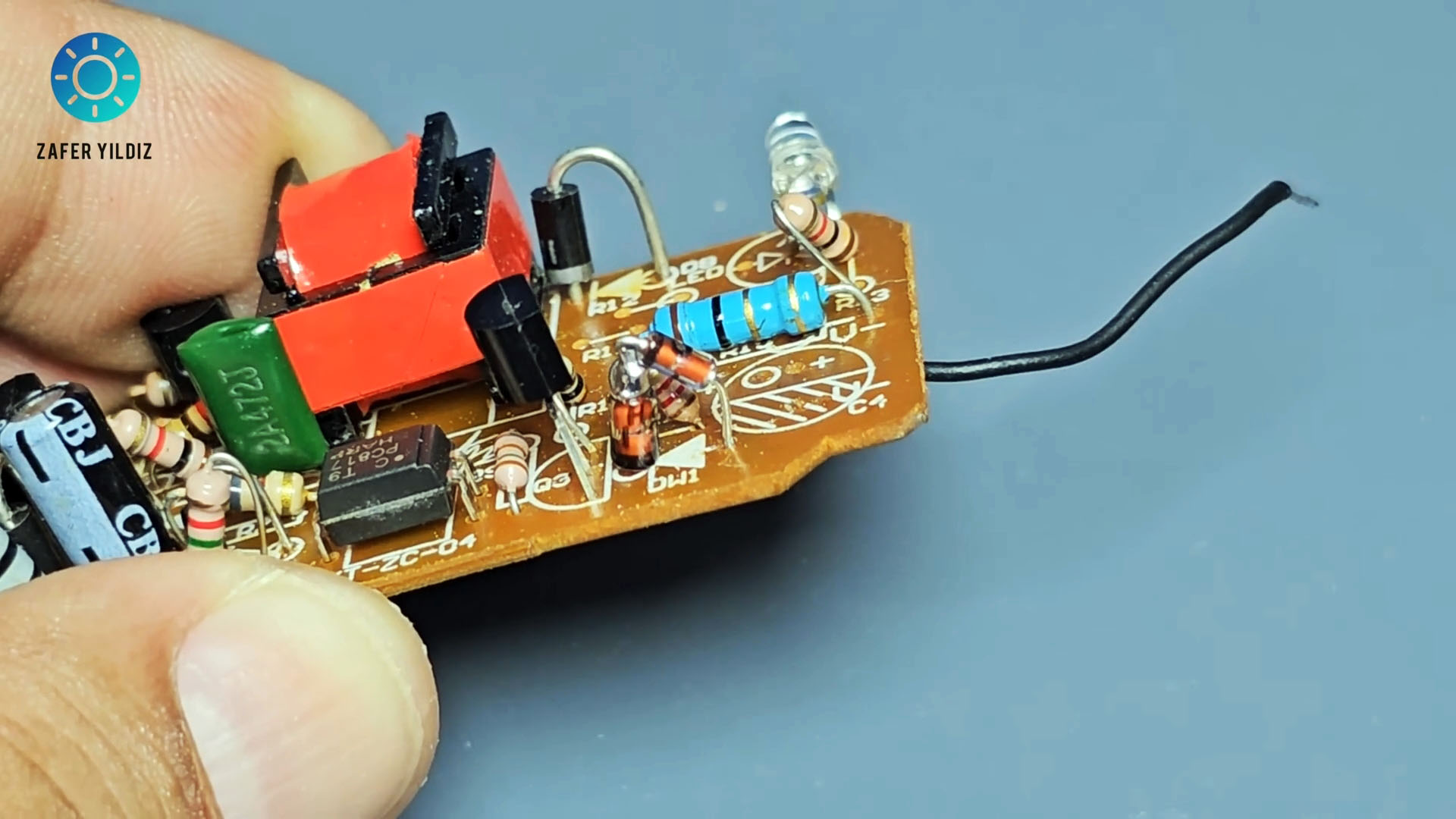

Спаиваем последовательно да стабилитрона. Общее напряжение получится 30 В.

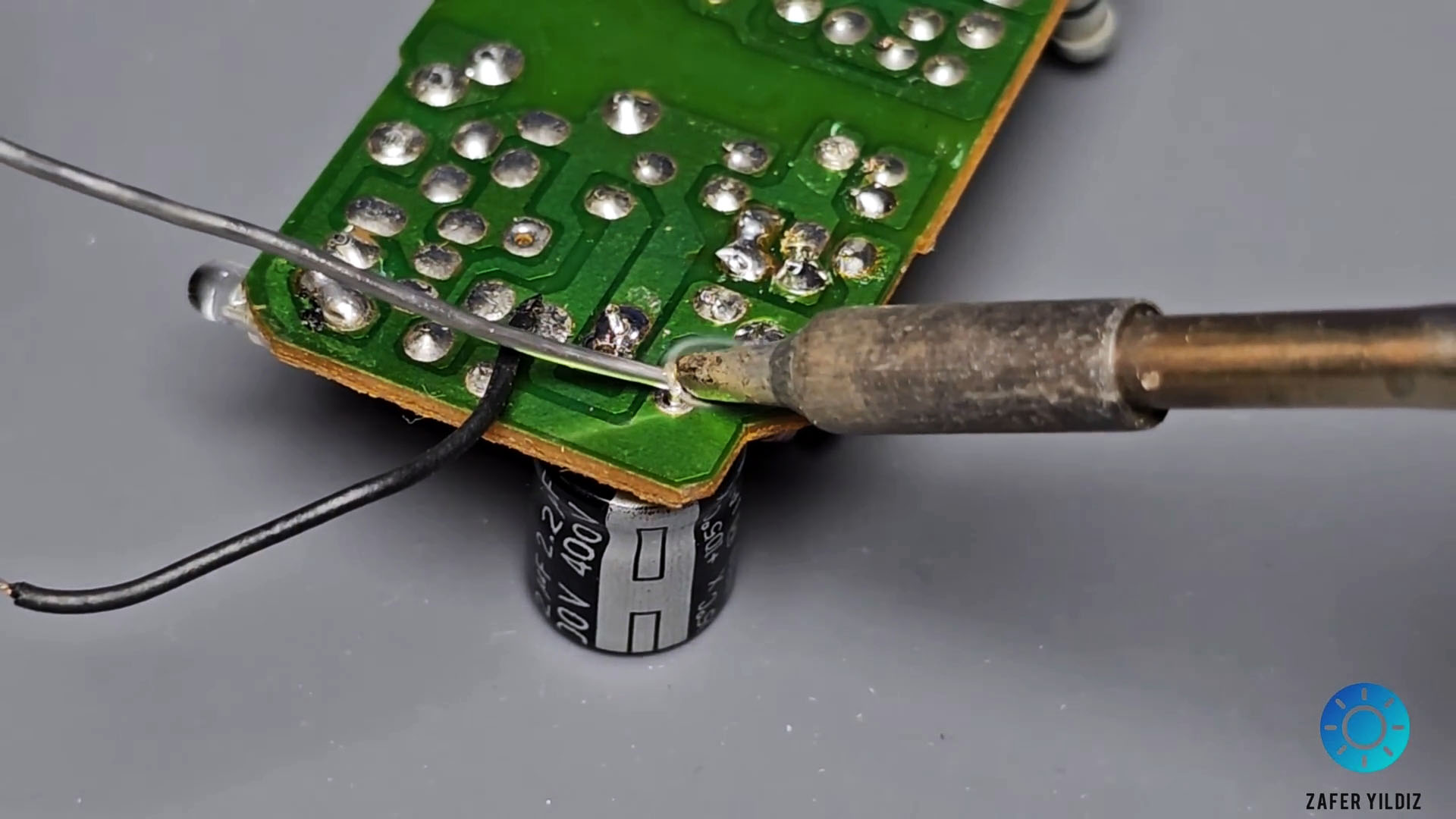

Впаиваем в плату эту цепочку вместо прошлого стабилитрона.
Впаиваем конденсатор на 2,2 мкФ 400 В соблюдая полярность, взамен прошлого конденсатора.

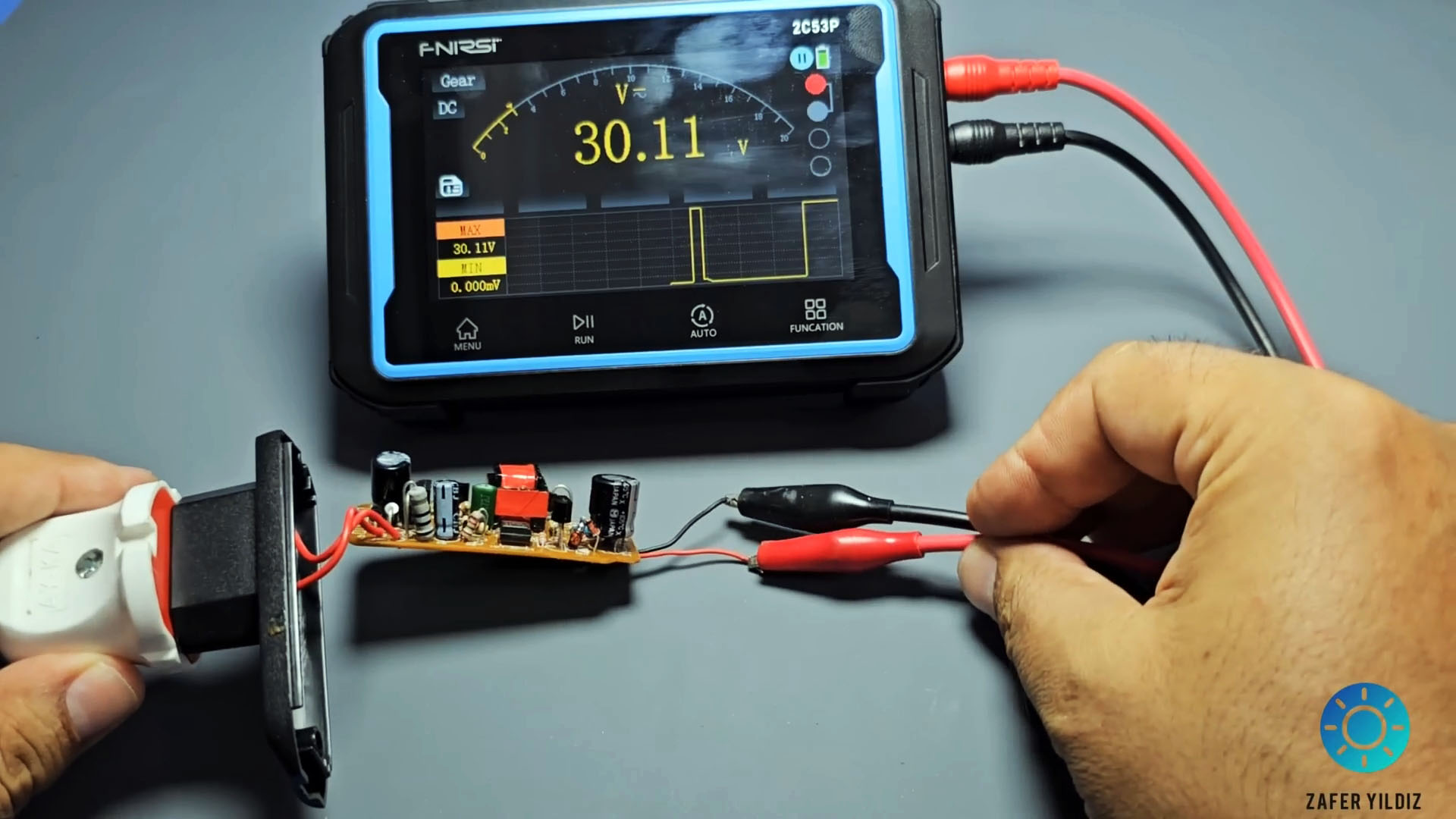

На этом доработка платы закончена. Проверим включив устройство в сеть и замерив выходное напряжение.

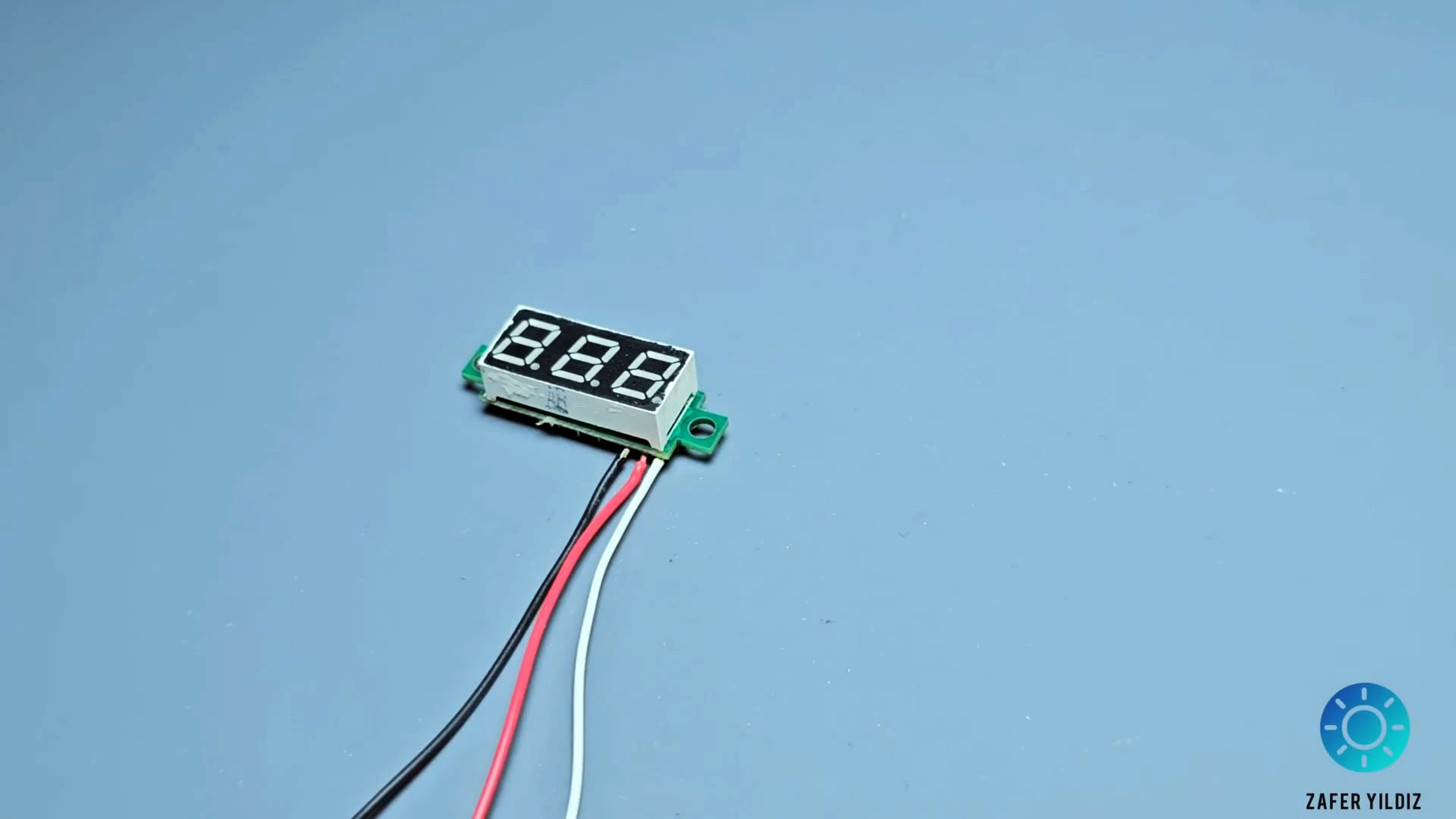

Берем 3-х проводной вольтметр. Красный и черный - это вывода питания модуля. Белый - измерительный.

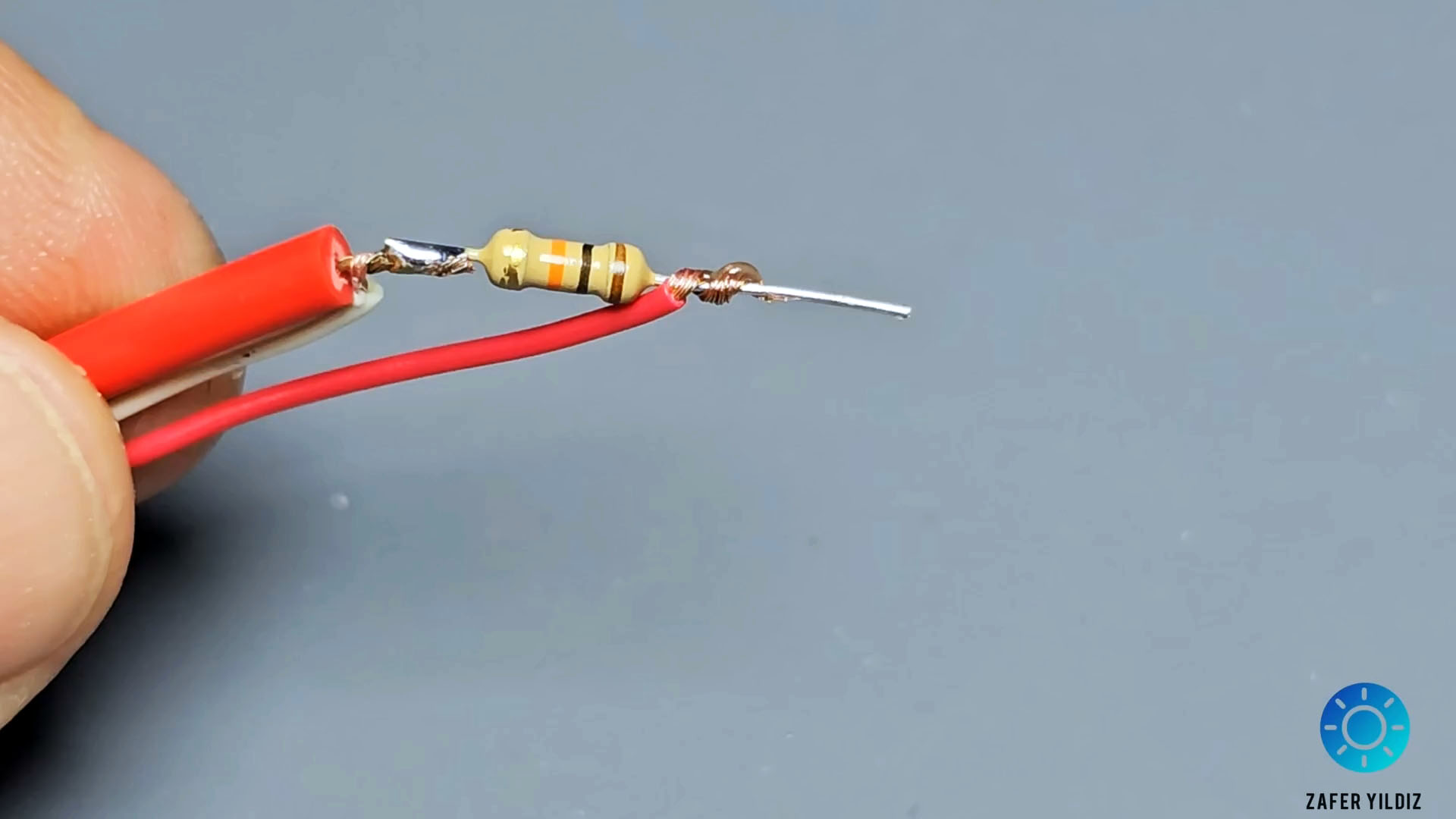

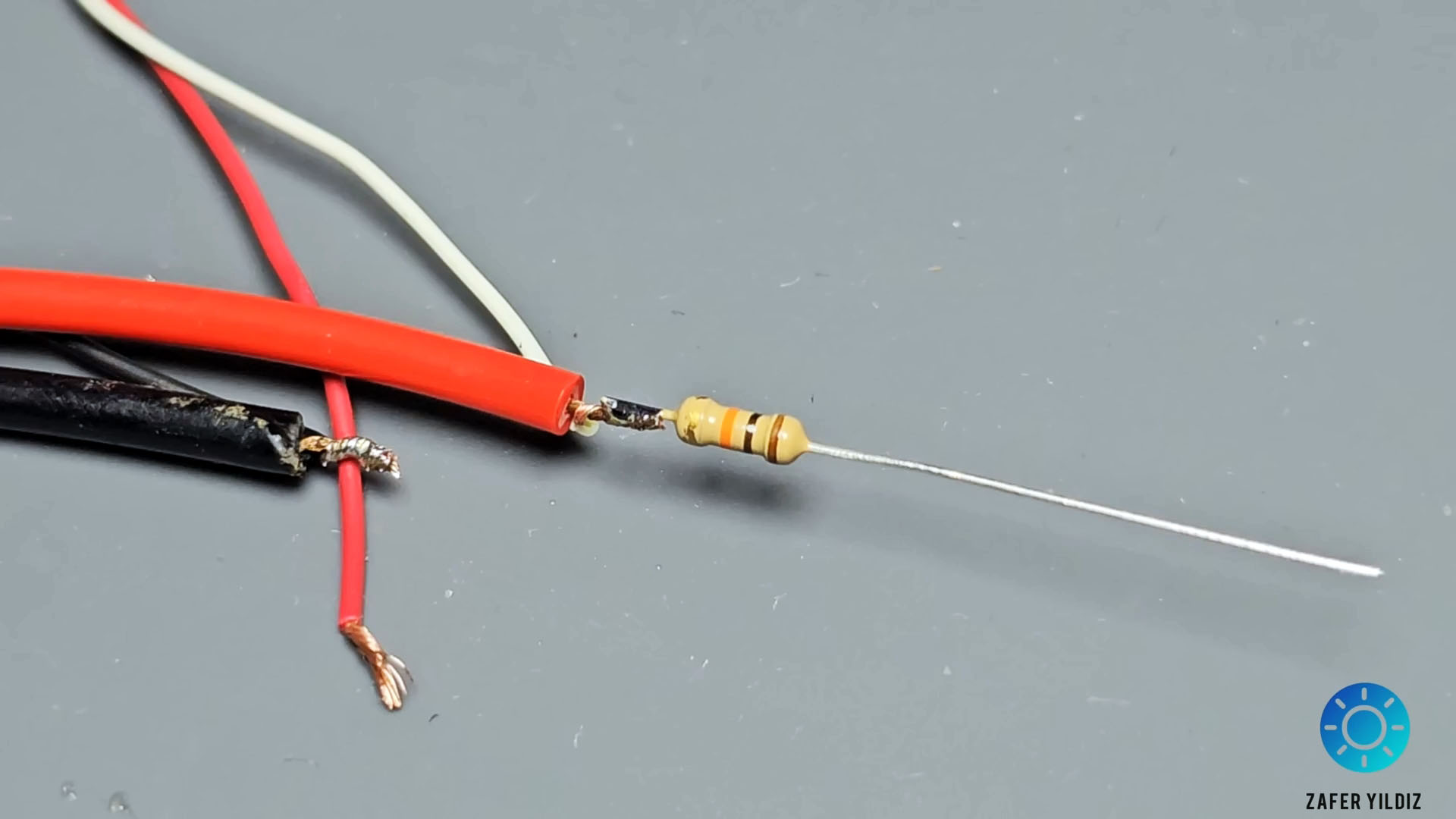

Подключаем вольтметр к выводам щупов. Черный к черному, белый к красному. Припаиваем резистор на 10 кОм.
Красный от вольтметра к выводу резистора.

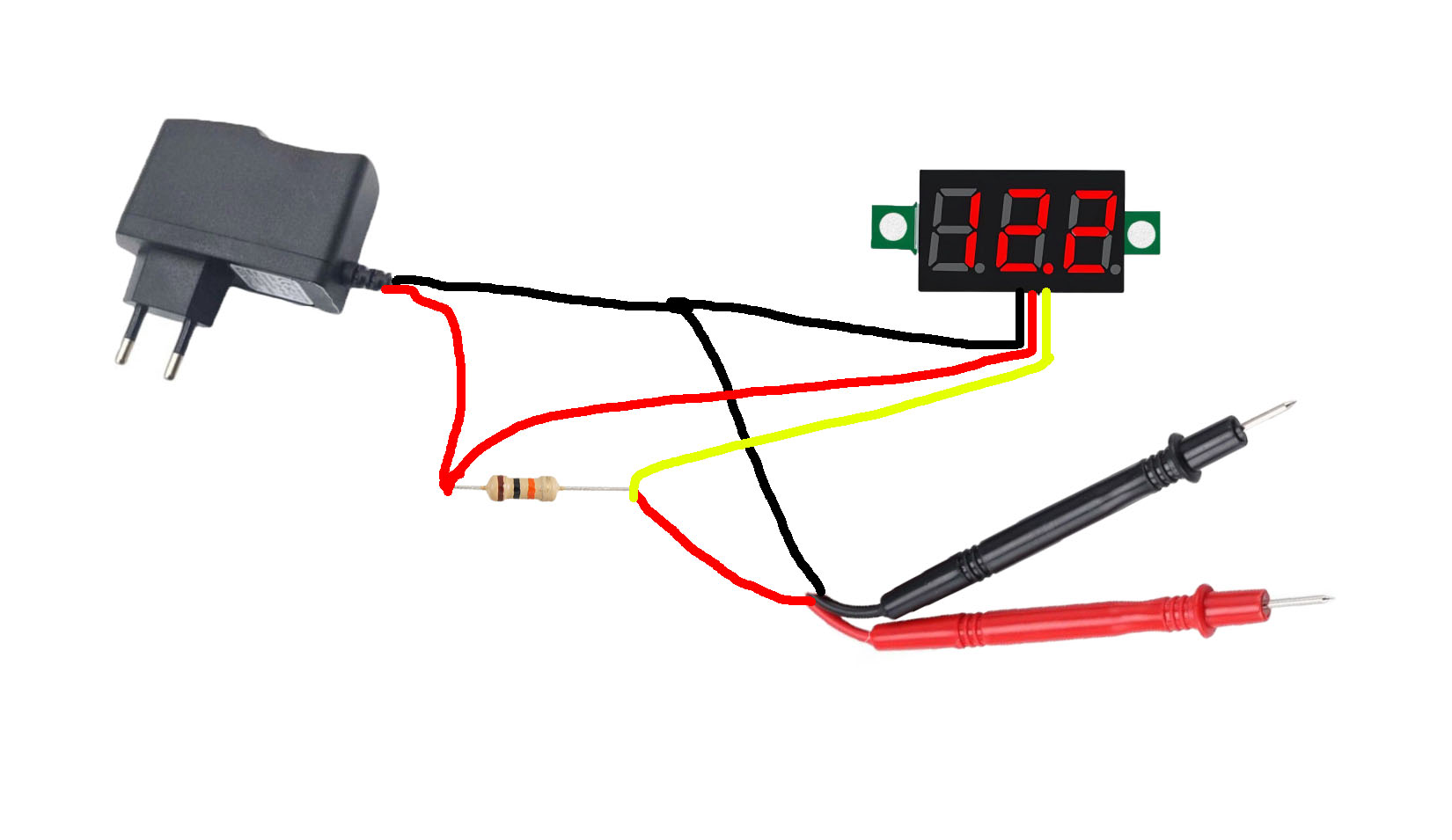

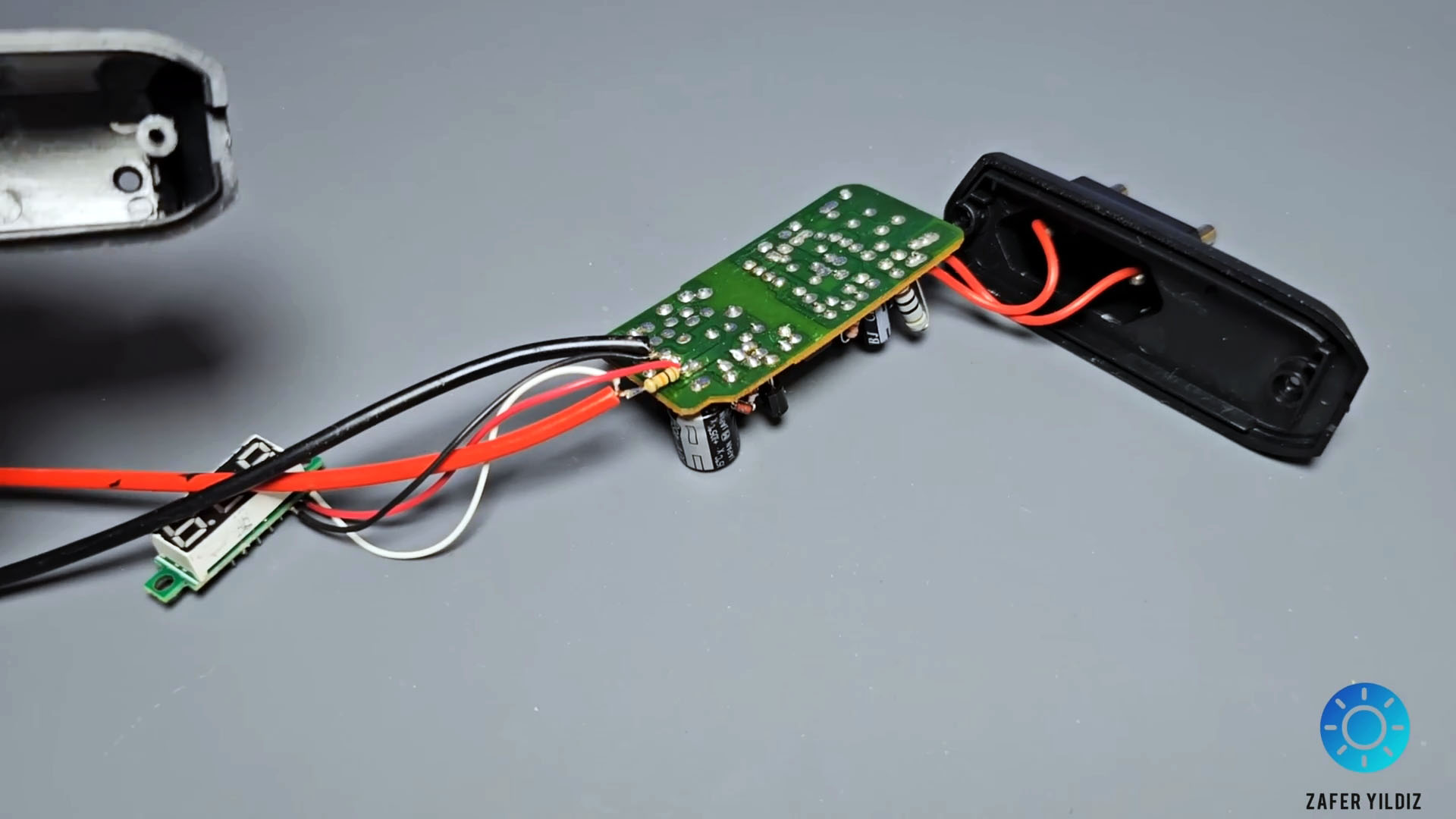

Припаиваем к плате. Черные вывода - к минусу платы. Резистор с выводом от вольтметра - к плюсу. Блок схема:

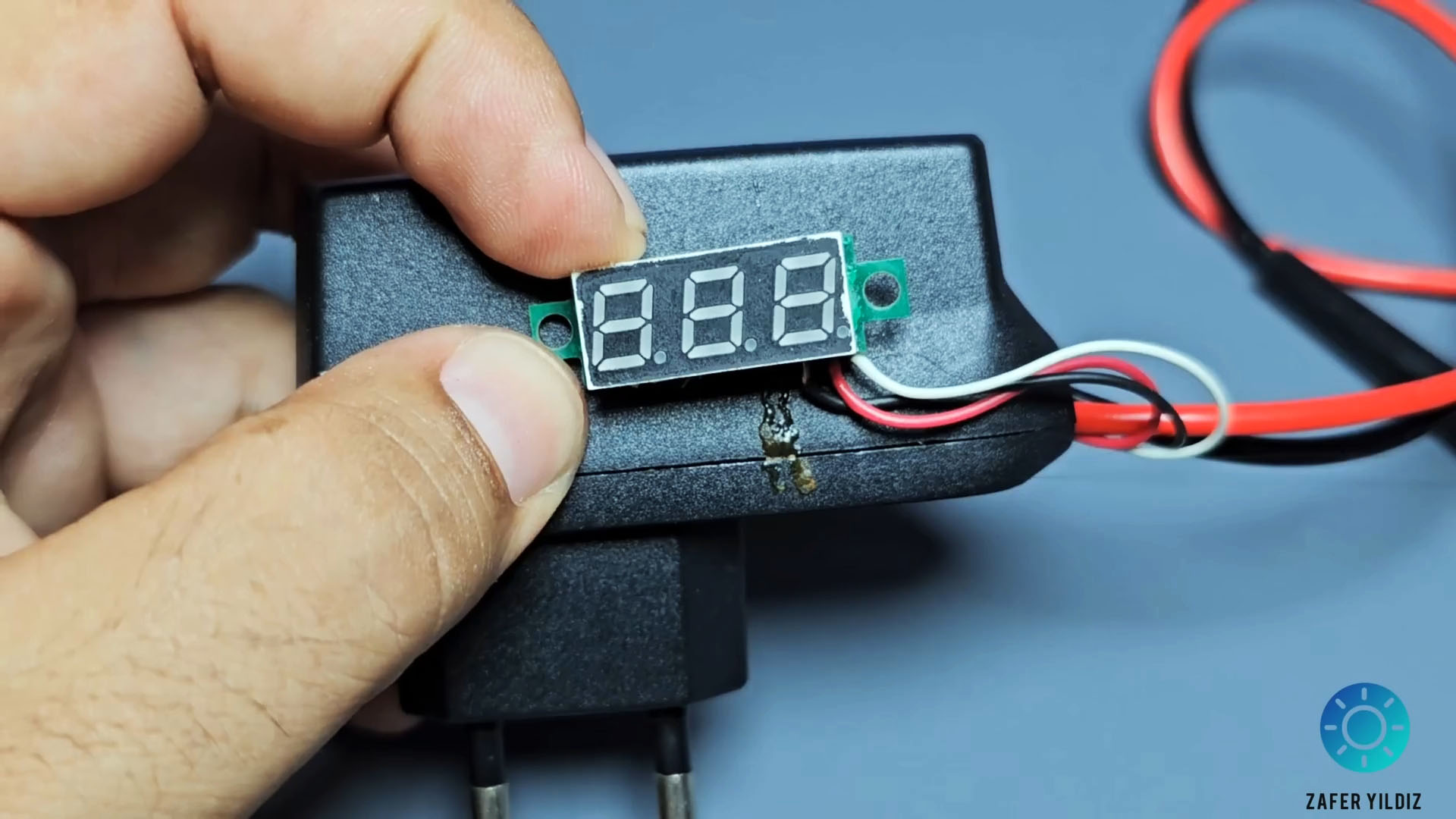

Изолируем провода и резистор. Собираем корпус зарядного устройства. Вольтметр приклеиваем на горячий клей на боковую сторону корпуса.

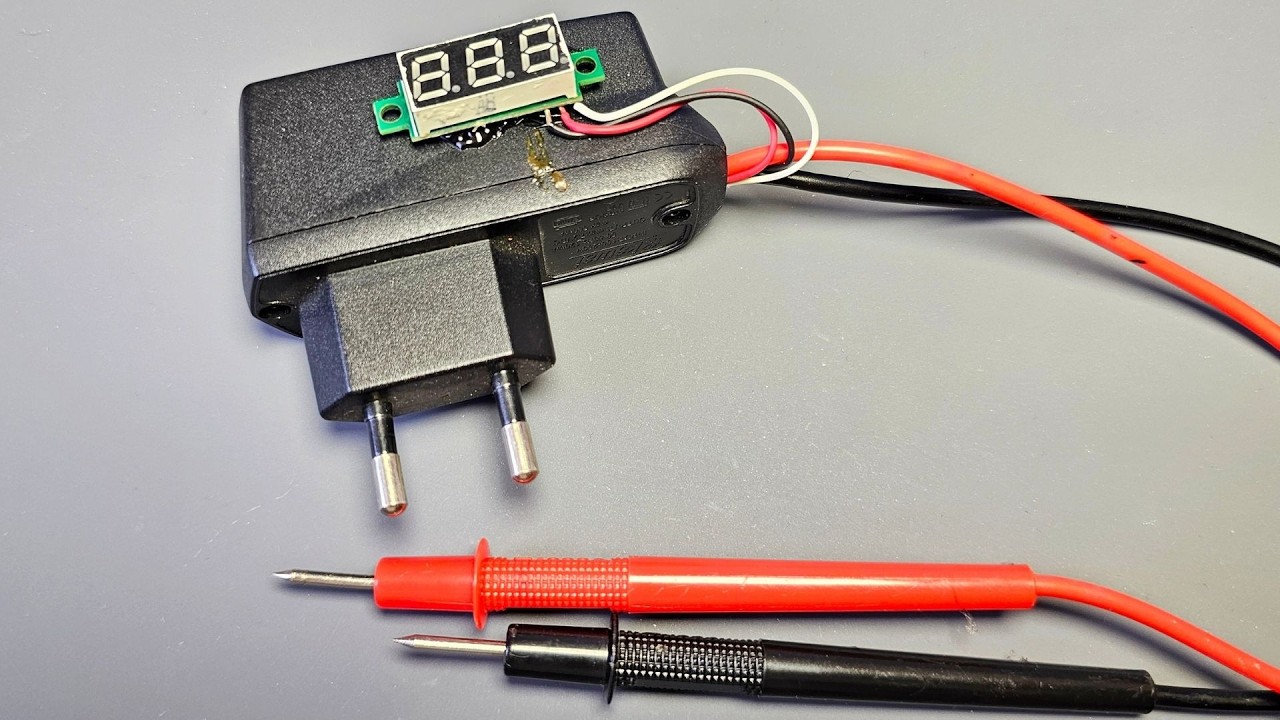

Измерительное устройство готово к работе.

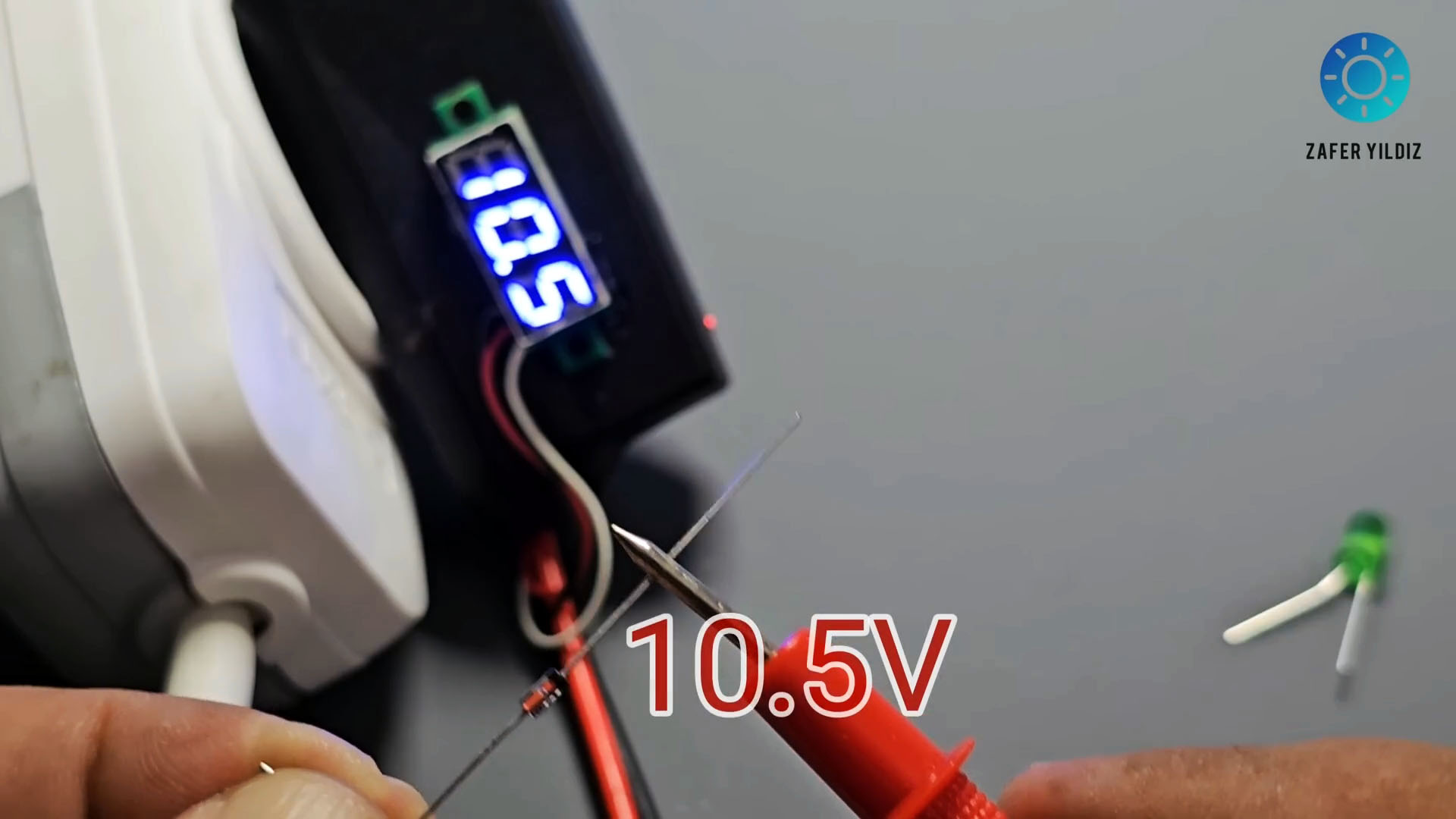

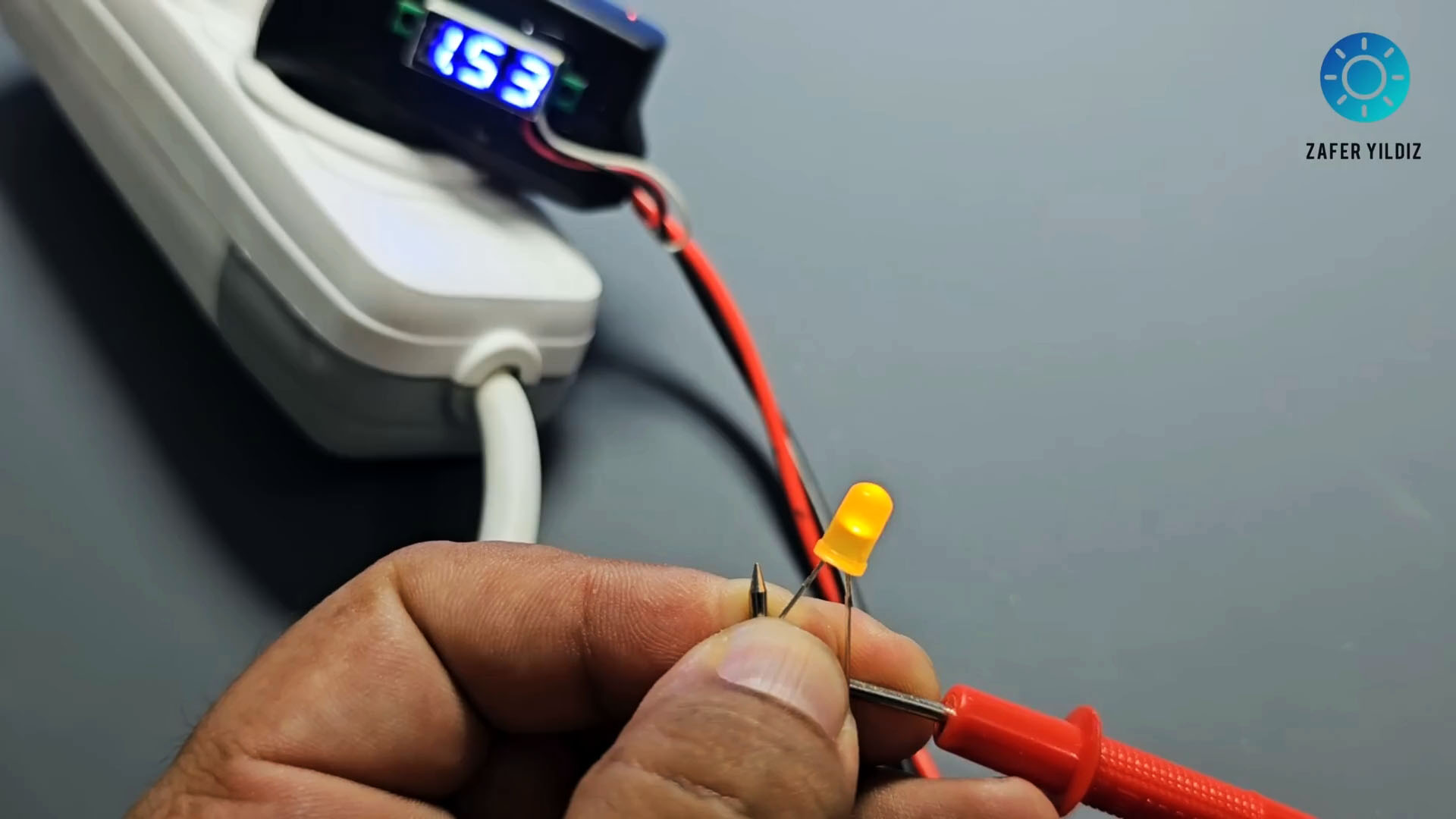

Подаем питание. Изначально вольтметр показывает 30 В при разомкнутых щупах. Но стоит подключить, скажем, светодиод - он загорится, а вольтметр отобразит напряжение работы светодиода.
Если подключить стабилитрон, прибор отобразит напряжение работы стабилитрона.
Полезное измерительное устройство можно использовать и для других деталей, и для других целей.
