Простой регулируемый блок питания

Когда собираешь какую либо электронную самоделку, то для ее проверки нужен блок питания. На рынке большое разнообразие готовых решений. Красиво оформлены, имеют много функций. Так же много kit-наборов для самостоятельного изготовления. Я уже не говорю про китайцев с их торговыми площадками. Покупал я на Алиэкспресс платы модулей понижающего преобразователя, вот на нем и решил сделать. Напряжение регулируется, тока хватает. Блок в основе имеет модуль из Китая, так же радиодетали которые были у меня в мастерской(давно лежали и ждали своего часа). Регулирует блок от 1.5 вольта и до максимума(все зависит от применяемого выпрямителя до платы регулировки.

Описание компонентов


Есть у меня трансформатор 17.9 Вольт и током 1.7Ампера. Он установлен в корпусе, значит подбирать последний не нужно. Обмотка довольно толстая, думаю и 2 Ампера потянет. Вместо трансформатора можно применить импульсный блок питания ноутбука, но тогда нужен еще и корпус для остальных компонентов.
Простой регулируемый блок питания

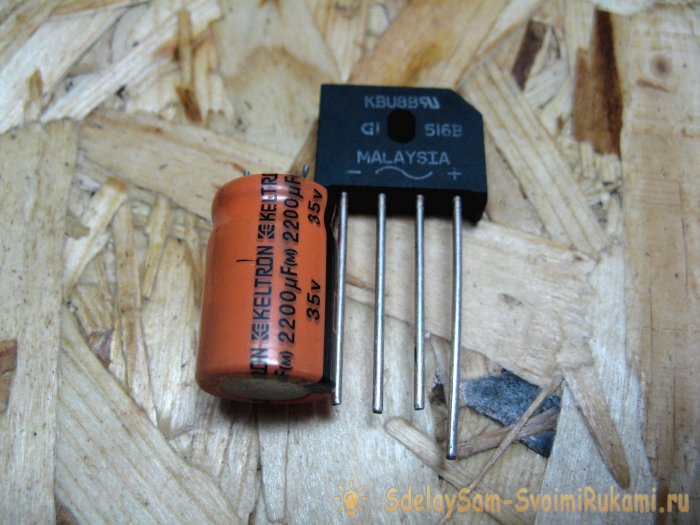

Выпрямителем переменного тока, будет диодный мост, можно собрать и из четырех диодов. Сглаживать пульсации будет электролитический конденсатор, у меня 2200 микрофарад и рабочим напряжением 35 вольт. Применил б/у, был в наличии.
Простой регулируемый блок питания

Регулировать выходное напряжение буду китайским модулем. Их на рынке большое разнообразие. Он обеспечивает хорошую стабилизацию и довольно надежен.
Простой регулируемый блок питания

Для комфортной регулировки выходного напряжения буду применять регулировочный резистор на 4.7 кОм. На плате установлен 10 кОм, но у меня какой был, такой и поставлю. Резистор еще начала 90-х. При таком номинале, регулировка обеспечивается плавно. Так же подобрал ручку на него, тоже лохматых годов.
Простой регулируемый блок питания

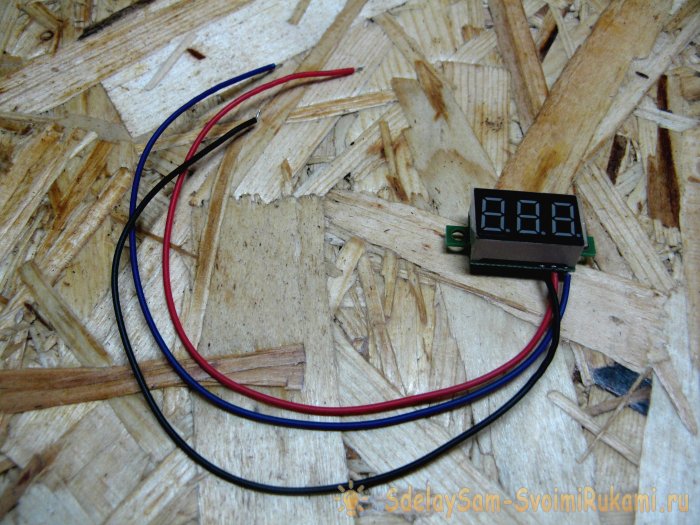

Индикатором выходного напряжения служит вольтметр из Китая. У него три провода. Два провода питание вольтметра(красный и черный), а третий(синий) измеряющий. Можно соединить красный и синий вместе. Тогда вольтметр будет питаться от выходного напряжения блока, то есть загораться индикация от 4 вольт. Согласитесь не удобно, поэтому я его буду питать отдельно, об этом далее.
Простой регулируемый блок питания

Для питания вольтметра я применю отечественную микросхему стабилизатора напряжения на 12 вольт. Тем самым обеспечу работу индикатора-вольтметра от минимума. Питается вольтметр через красный плюс и черный минус. Измерение осуществляется через черный минус и синий плюс выход блока.
Простой регулируемый блок питания

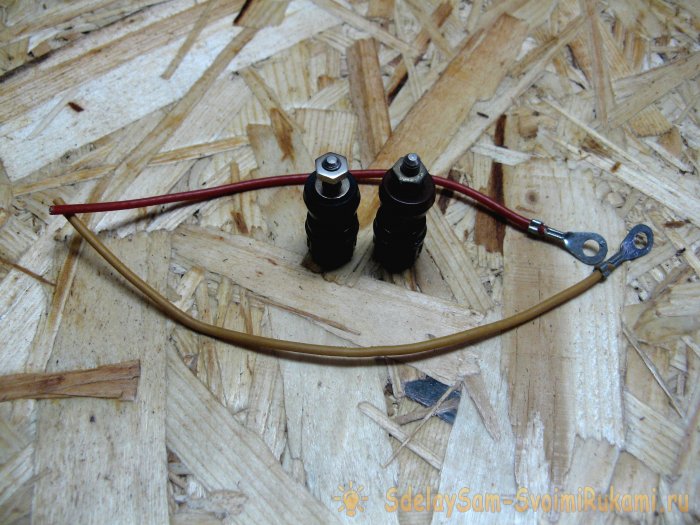

Клеммы у меня отечественные. Имеют отверстия для штекеров типа «банан» и отверстия под зажим проводов. Похожие можно купить в Китае. Так же подобрал провода с наконечниками.
Простой регулируемый блок питания

Сборка блока питания

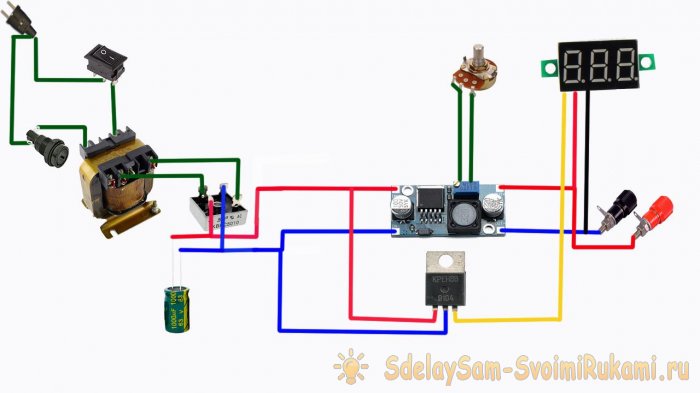

Все собирается по простой зарисованной схеме.
Простой регулируемый блок питания

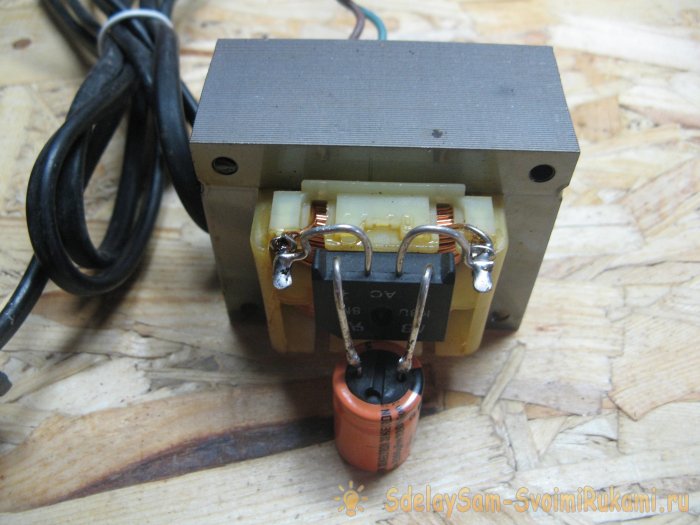

Диодный мост нужно припаять к трансформатору. Я его выгнул для комфортной установки. На выход моста припаял конденсатор. Получилось не выйти за габариты по высоте.
Простой регулируемый блок питания

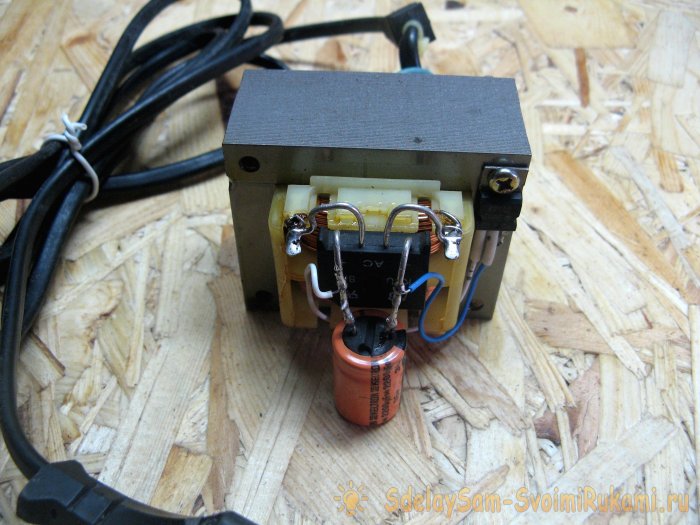

Кренку питания вольтметра прикрутил к трансформатору. В принципе она не греется, и так она стоит на своем месте и никому не мешает.
Простой регулируемый блок питания

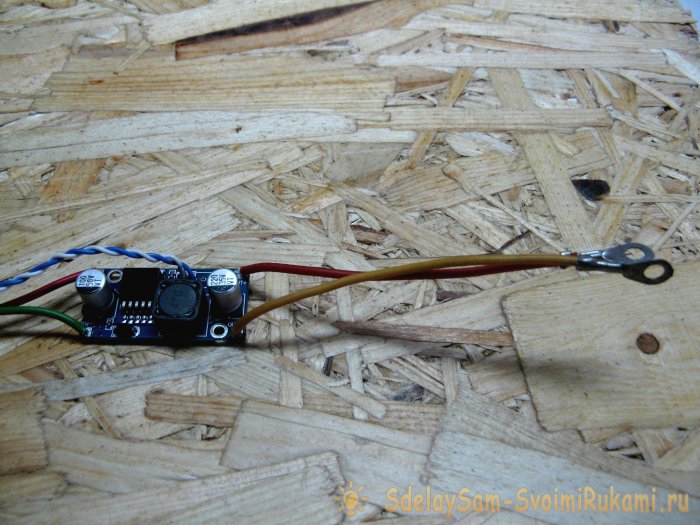

На плате регулятора выпаял резистор и припаял два проводка под выносной резистор. Так же припаял провода под выходные клеммы.
Простой регулируемый блок питания

На корпусе разметив отверстия под все, что будет на передней панели. Вырезал отверстия под вольтметр и одну клемму. Резистор и вторую клемму устанавливаю на стык коробки. При сборке коробки все зафиксируется сжатием обеих половинок.
Простой регулируемый блок питания

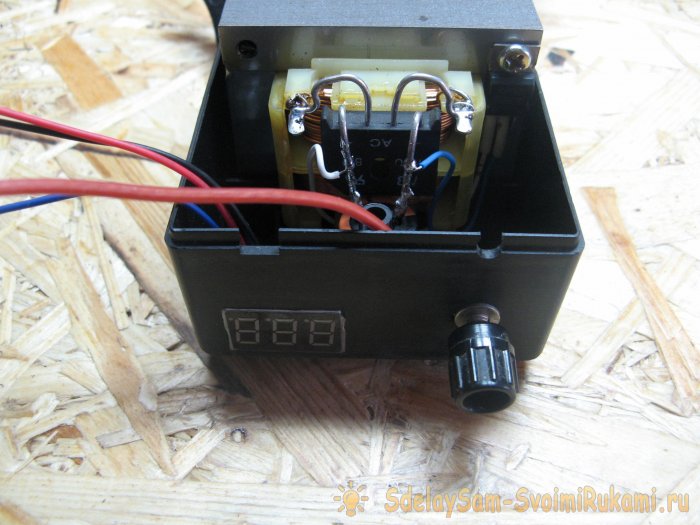

Клемма и вольтметр установлены.
Простой регулируемый блок питания

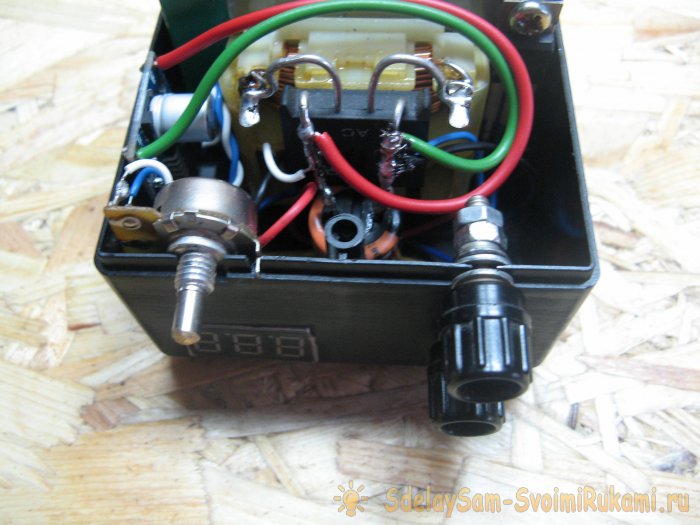

Так получилось установить вторую клемму и регулировочный резистор. Под ключ резистора сделал вырез.
Простой регулируемый блок питания

Вырезаем окно под выключатель. Корпус собираем и закрываем. Осталось только распаять выключатель и регулируемый блок питания готов к применению.
Простой регулируемый блок питания

Испытание блока


Блок питания регулирует напряжение от 1.23 Вольта.
Простой регулируемый блок питания

Максимальное напряжение 19 Вольт.
Простой регулируемый блок питания

Отображает вольтметр довольно точно. 20-30 милливольт не считаю таким уж сильным отклонением.
Простой регулируемый блок питания

Подключил моторчик. Напряжение не проседает.
Данный блок питания прост и не отображает ток нагрузки. Может это и минус, но данный корпус не вместил бы еще амперметра и регулировки тока не предусмотрено. Так что с поставленной задачей я справился.
Простой регулируемый блок питания

Такой вот регулируемый блок питания получился. Данная конструкция простая и доступна для повторения каждому. Детали не являются редкими.
Всем удачи в изготовлении!
