При работе с арматурой при заливке фундамента или армопояса ее приходится гнуть под разными углами. Если пользоваться при этом только молотком и наковальней, то подготовительный процесс перед заливкой бетона будет занимать дни. Многократно ускорить скорость работ с арматурой можно с помощью самодельного гибочного станка.
Как сделать мощный гибочный станок для арматуры

Материалы:


  • полоса или пластина сечением 30 мм;
  • подшипники с наружным диаметром 40-50 мм – 2 шт.;
  • круглая болванка для токарных работ диаметром 40 мм;
  • кругляк 15 мм;
  • болты М10 под шестигранник – 2 шт.

Процесс изготовления гибочного станка


Перед началом сборки станка потребуется провести токарные работы, используя в качестве заготовки болванку 40 мм. Из нее делается втулка высотой 30 мм с внутренним отверстием 15 мм. Также нужно выточить 2 втулки грибка. Наружный диаметр их тонкой части должен равняться диаметру внутренней обоймы имеющихся подшипников. Диаметр шляпки грибка делается на 5-10 мм больше. Во втулках сверлится отверстие 10 мм и делается потай под шляпку болтов. Также из кругляка 15 мм нужно сделать палец в большую втулку. Нужно его слегка прошлифовать, чтобы он легко входил в ее отверстие.
Как сделать мощный гибочный станок для арматуры

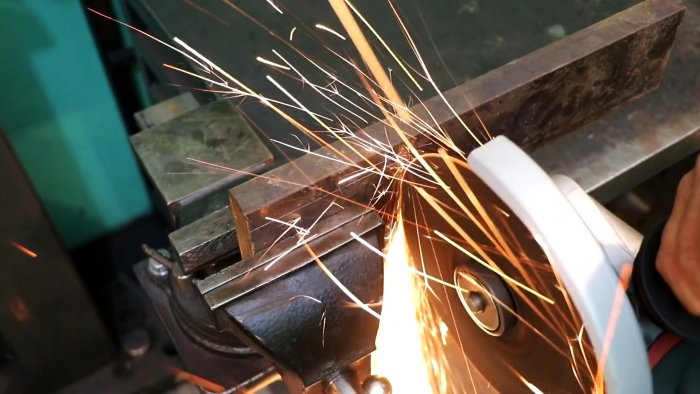

Станина станка изготавливается из полосы или толстой стальной пластины.
Как сделать мощный гибочный станок для арматуры

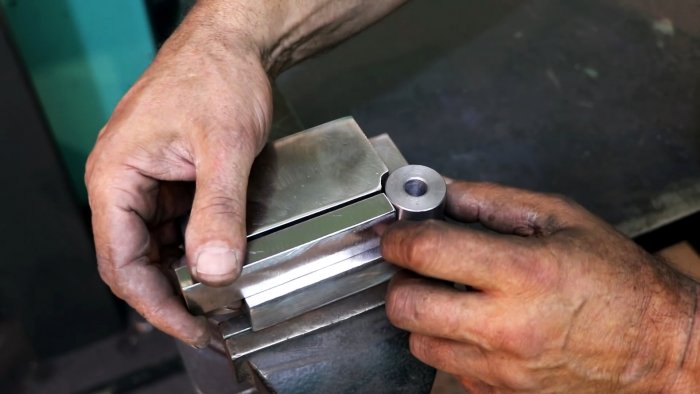

Она состоит из двух прямоугольных заготовок разного размера. Меньшая должна иметь достаточную площадь для размещения двух подобранных подшипников. Большая делается шире и длиннее на 30-40 мм. Один угол меньшей пластины обрезается и скругляется внутрь так, чтобы к нему с зазором 1-2 мм можно было приложить втулку диаметром 40 мм.
Как сделать мощный гибочный станок для арматуры

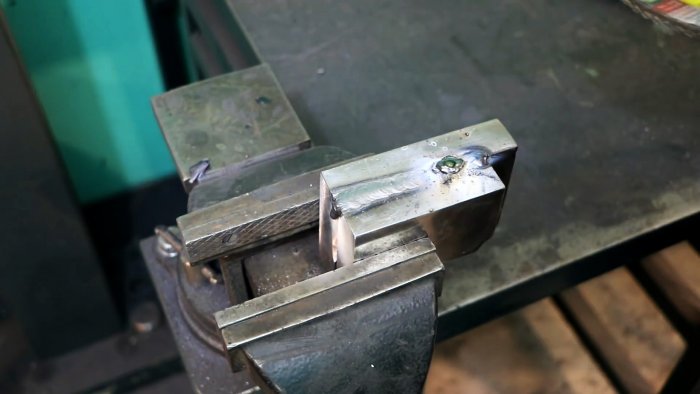

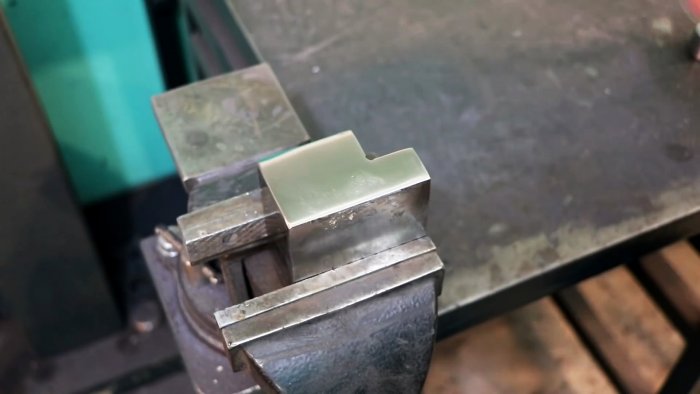

Заготовки станины складываются вместе и подравниваются по углу противоположному от скругленного, после чего свариваются сплошным швом и зачищаются по сварке.
Как сделать мощный гибочный станок для арматуры

Как сделать мощный гибочный станок для арматуры

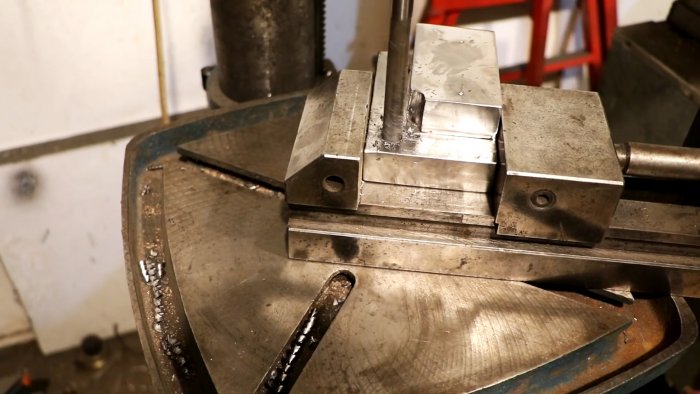

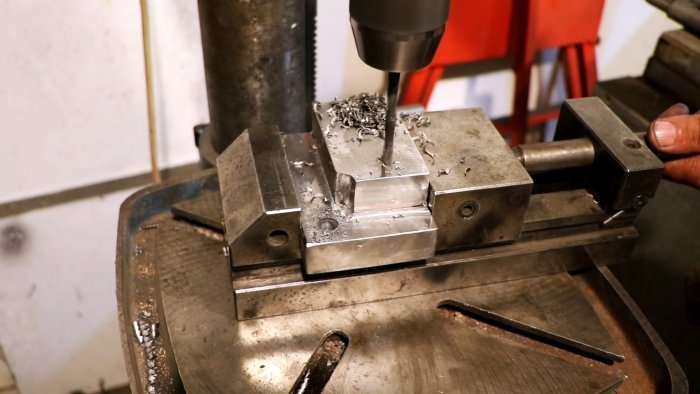

В станине станка делается 3 отверстия. Первое сверлиться под палец для установки большой втулки.
Как сделать мощный гибочный станок для арматуры

Как сделать мощный гибочный станок для арматуры

Оно делается в нижней широкой пластине на угле так, чтобы втулка подходила к скругленному углу верхней пластины с зазором 1-2 мм. Затем высверливаются 2 глухие отверстия на меньшей пластине под установку подшипников упоров на болты М10.
Как сделать мощный гибочный станок для арматуры

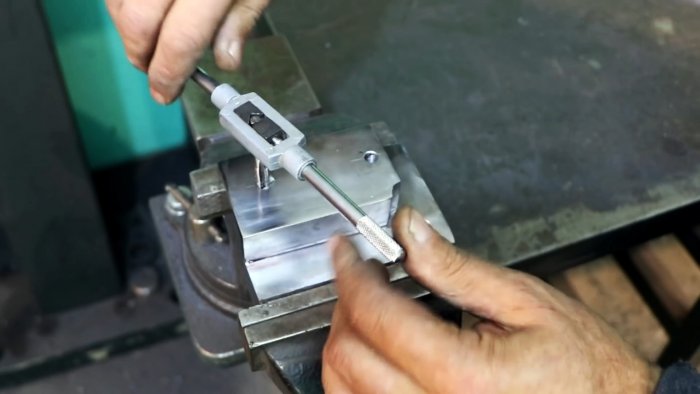

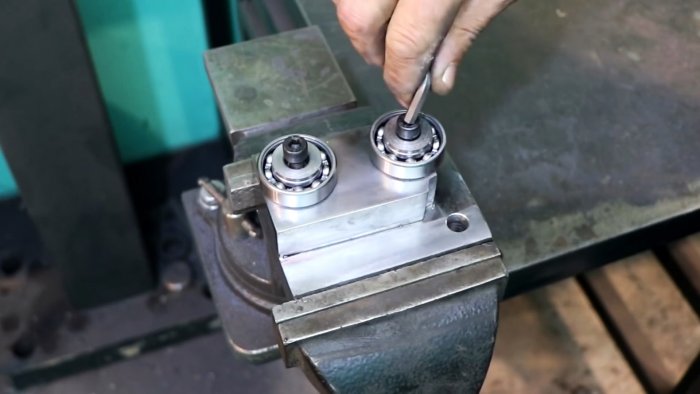

В глухих отверстиях нарезается резьба. Затем в них закручиваются болты с надетыми подшипниками и втулками грибками.
Как сделать мощный гибочный станок для арматуры

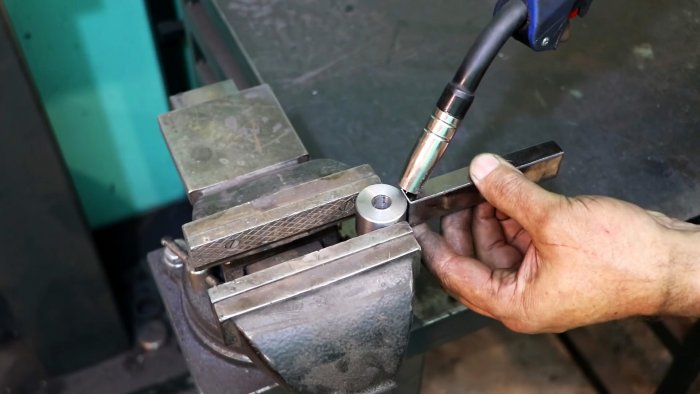

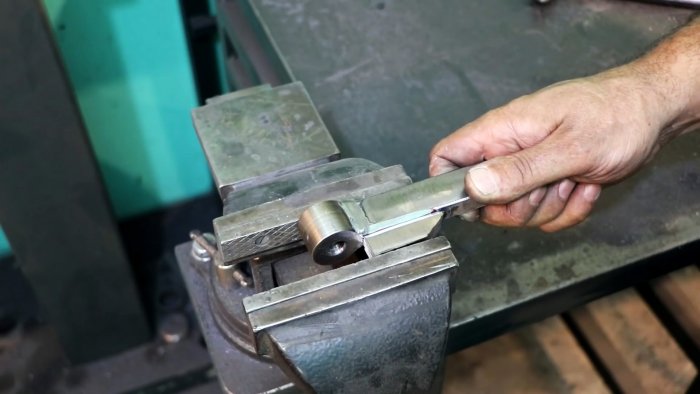

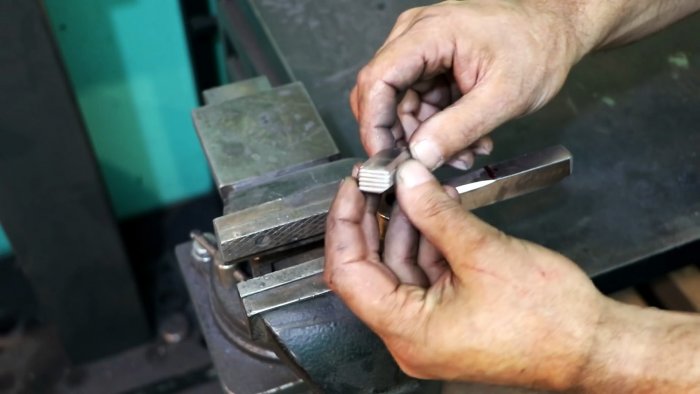

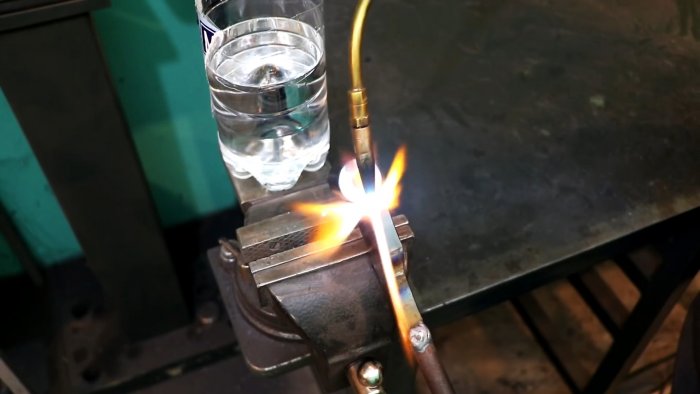

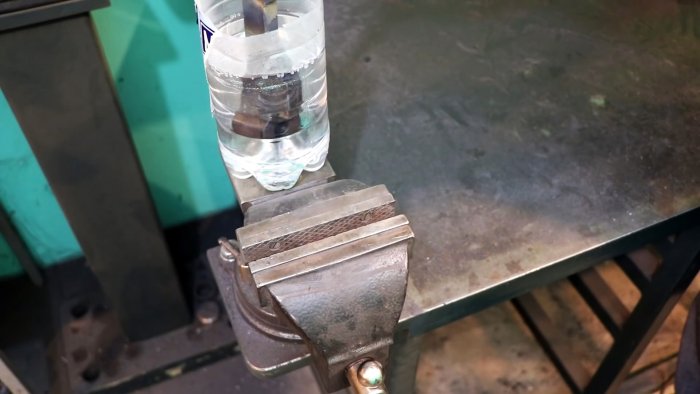

К большой втулке приваривается плечо, вырезанное из используемого для изготовления станины металла. Поверх него приваривается упор из этого же материала. Его край должен не доходить до отверстия во втулке на 12-15 мм. На торце упора нужно нарезать насечку. Затем плечо удлиняется кругляком. Он приваривается под небольшим уклоном вверх. Желательно нагреть насечки упора газовым резаком и закалить, охладив в воде.
Как сделать мощный гибочный станок для арматуры

Как сделать мощный гибочный станок для арматуры

Как сделать мощный гибочный станок для арматуры

Как сделать мощный гибочный станок для арматуры

Как сделать мощный гибочный станок для арматуры

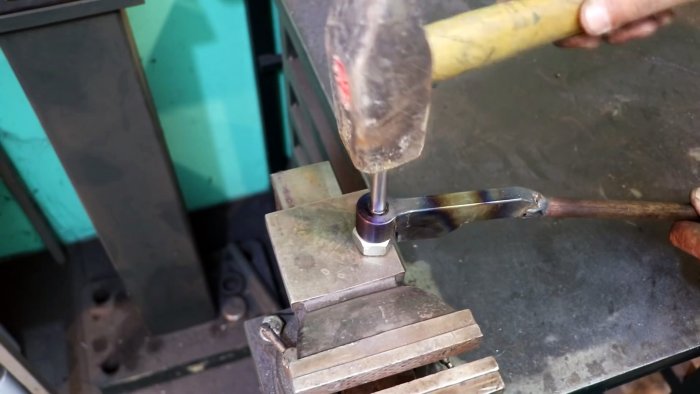

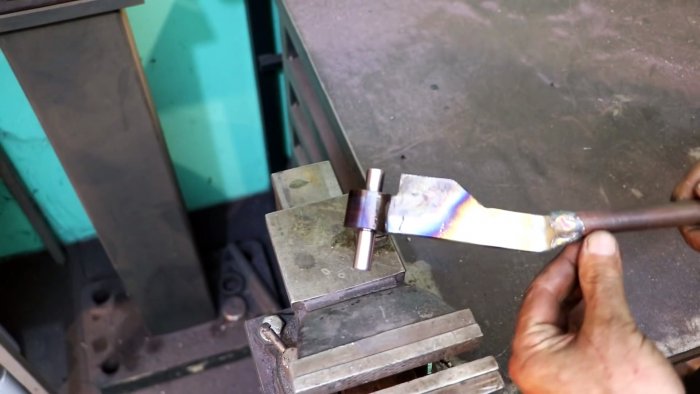

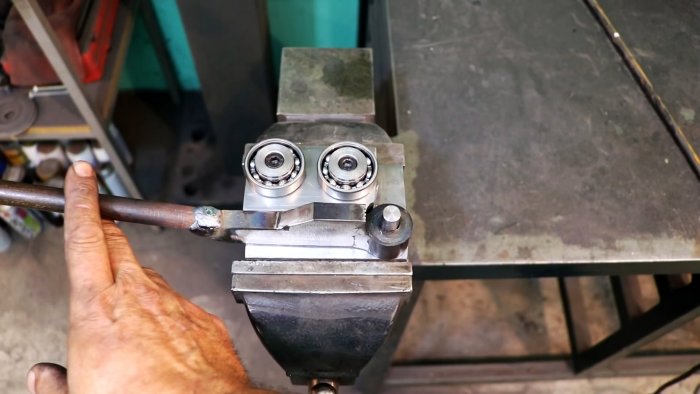

Во втулку с ручкой забивается палец, и она устанавливается в отверстие на станине.
Как сделать мощный гибочный станок для арматуры

Как сделать мощный гибочный станок для арматуры

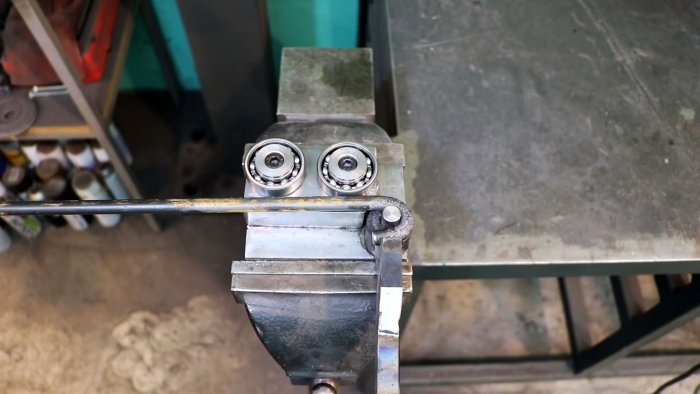

Станок зажимается в тисках. Для изгиба арматура или кругляк укладываются между подшипниками и пальцем, затем сгибаются поворотом рукояти.
Как сделать мощный гибочный станок для арматуры

Как сделать мощный гибочный станок для арматуры

Как сделать мощный гибочный станок для арматуры
