Не имея возможности найти и купить шкив требуемого размера, его можно изготовить своими руками. Для этого понадобится отлить алюминиевую болванку и обточить ее, что возможно сделать даже без токарного станка.
Как сделать шкив без токарного станка

Что потребуется:


  • глина, песок;
  • кирпичи;
  • колосники;
  • дрова;
  • самодельный тигель;
  • алюминиевый лом;
  • пара старых напильников;
  • болгарка;
  • электродвигатель;
  • стальной уголок и пластина.

Процесс изготовления шкива


Чтобы сделать болванку для шкива понадобиться форма для ее литья. Для этого необходимо подготовить смесь глины с песком. Они просеиваются, после чего смешиваются.
Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

Понадобиться 1 часть глины на 2-3 части песка. Пропорция зависит от жирности глины. Важно чтобы слегка увлажненная смесь могла слипаться в комки.
Как сделать шкив без токарного станка

Чтобы сделать оттиск формы для заливки, нужно взять деревянный цилиндр немного большего диаметра, чем требуемый шкив. В нем делается отверстие по центру. В отверстие вставляется трубка, а в нее любой кругляк с диаметром соответствующим валу, на который будет устанавливаться шкив.
Как сделать шкив без токарного станка

Далее из 4-х кирпичей складывается рамка для формы, в нее засыпается немного формовочной смеси и сверху устанавливается шаблон. Затем он подсыпается глиной с песком. Смесь плотно утрамбовывается.
Как сделать шкив без токарного станка

После этого шаблон вынимается с легким прокручиванием так, чтобы внутри остался центральный кругляк. Желательно сделать несколько таких форм на случай брака при литье.
Как сделать шкив без токарного станка

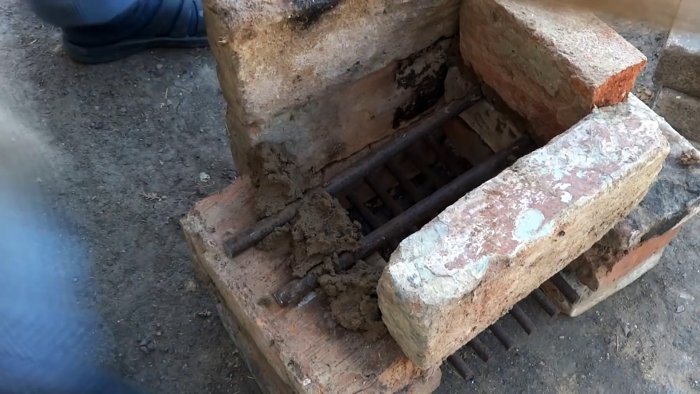

Из обычного кирпича складывается небольшая печка. В нее устанавливаются колосники. Кирпич выкладывается на чистую глину. Для установки тигеля сверху печи укладывается 2 прутка.
Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

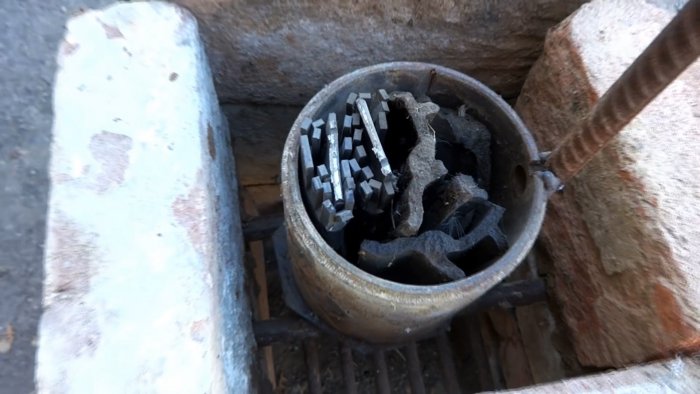

В самодельный тигель складывается алюминиевый лом для плавки. Тигель можно сварить из огнетушителя, толстостенной трубы большого диаметра или статора электродвигателя. Он устанавливается на печку и обкладывается кирпичом, для сохранения тепла. Далее печка разжигается мелкой щепой. Температура пламени при горении щепы достаточная для плавления алюминия даже без нагнетания воздуха.
Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

Тигель желательно накрыть, хотя бы кирпичом. Перед отливкой сверху расплавленного металла убирается шлак. Далее алюминий выливается в форму.
Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

После остывания из болванки нужно выбить кругляк.
Как сделать шкив без токарного станка

Для этого ее потребуется прогреть горелкой или в костре. Тогда он выйдет под ударами молотка не расколов заготовку.
Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

Затем болванка закрепляется на вал электродвигателя. Для этого в его торце сверлится отверстие, и нарезается резьба. Это позволит зажать болванку болтом с гайкой. Если вал двигателя окажется тоньше посадочного диаметра шкива, то можно согнуть втулку из жести, чтобы компенсировать разность.
Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

Сам двигатель прикручивается к тяжелой плите или столешнице. Для проточки шкива нужно будет сделать упор для резцов. Для этого можно использовать крупный уголок и пластину. Более простым дешевым решением будет деревянный упор из бруска и доски.
Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

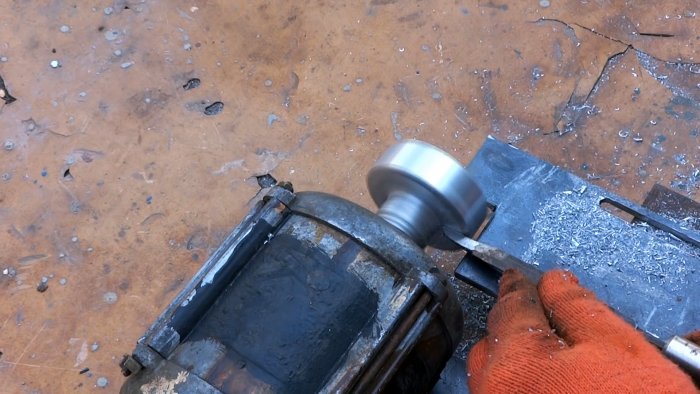

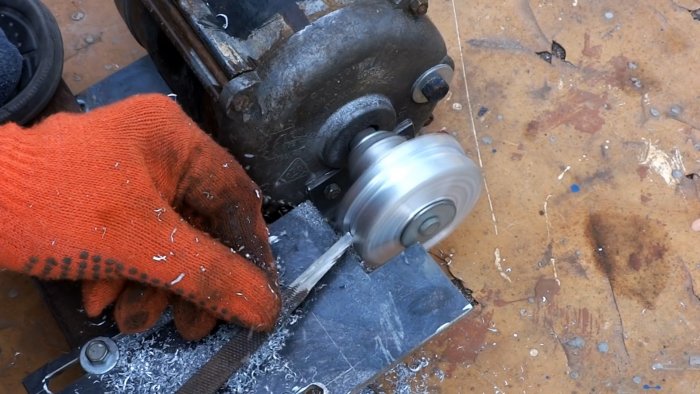

Резцы для токарных работ можно выточить болгаркой из старых напильников. Далее двигатель с болванкой запускается и она обтачивается. Это можно сделать быстро, используя болгарку с заточным кругом. После грубой обточки тонкая обработка выполняется самодельными резцами. По мере работы проточка шкива проверяется прикладыванием ремня, под который тот делается. Также нужно не забывать контролировать диаметр шкива, если он должен быть конкретным.
Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

Как сделать шкив без токарного станка

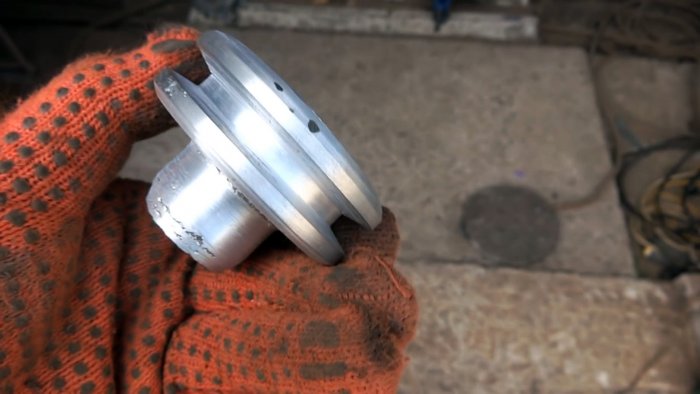

Сделанный таким кустарным способом шкив может использоваться на низкооборотистых моторах. Если в нем и будут биения по причине недостаточной балансировки, то это не критично.
