Как сделать станок для гибки разных хомутов

Если вам постоянно требуются стальные хомуты в большом количестве, тогда сделай этот станок. С его помощью вы сможете выгибать их из полосы. Это намного выгодней, к тому же качество самодельных хомутов выше, чем у тонких покупных.

Материалы:


  • листовая сталь 5-10 мм;
  • стальная болванка для вала;
  • подшипники;
  • стальная полоса;
  • болты, гайки.

Процесс изготовления станка


Из листовой стали вырезается подошва станка.
Из листовой стали вырезается подошва станка

Далее нужно выточить вал для большого подшипника. В центре его диаметр и высота подгоняется под внутреннюю обойму подшипника. Вверху диаметр делается 19,8 мм, а снизу 10-15 мм.
нужно выточить вал для большого подшипника

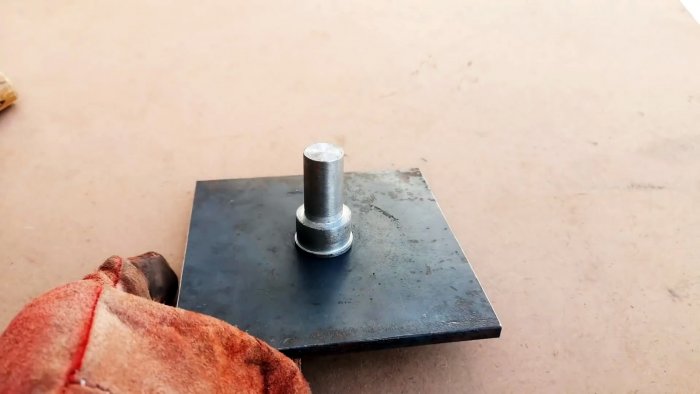

По центру подошвы сверлится отверстие, в него вставляется низ вала, и вваривается.
По центру подошвы сверлится отверстие в него вставляется низ вала

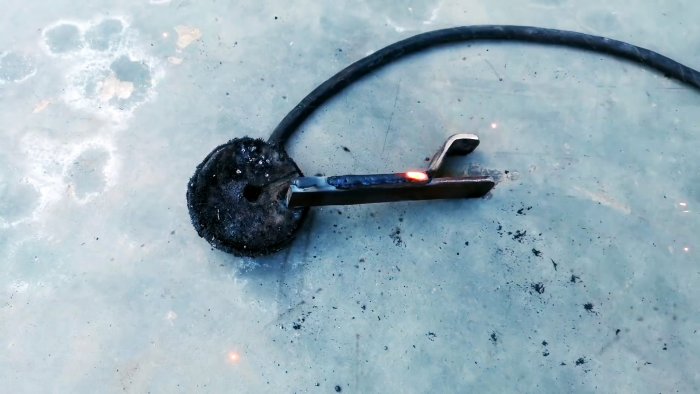

Далее нужно сделать вилку держатель для ролика. Для этого свариваются вместе 2 отрезка полосы, один из которых отгибается, чтобы между ними можно было поместить 3 мелких подшипника.
нужно сделать вилку держатель для ролика

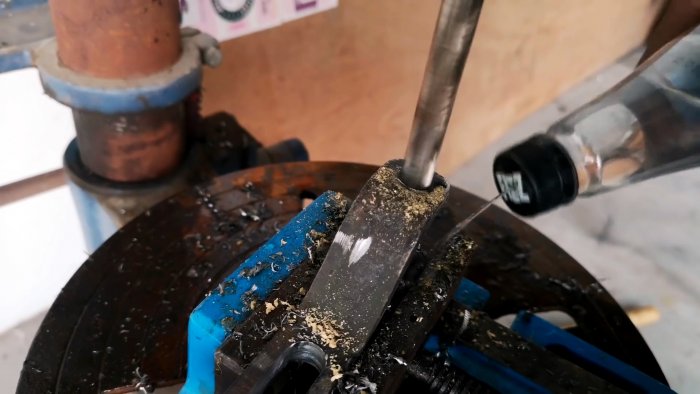

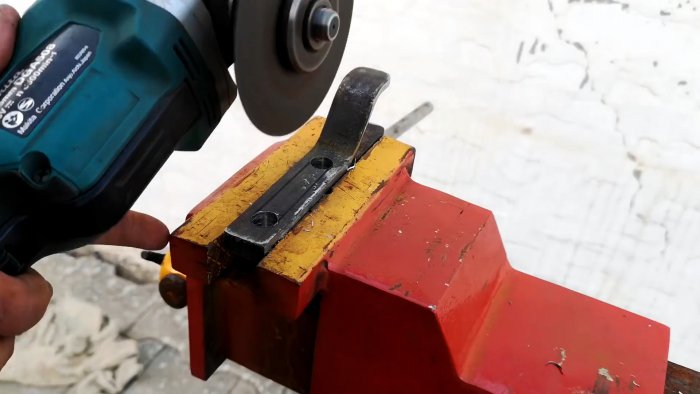

В держателе делается сквозной пропил, и просверливаются губки.
В держателе делается сквозной пропил

просверливаются губки

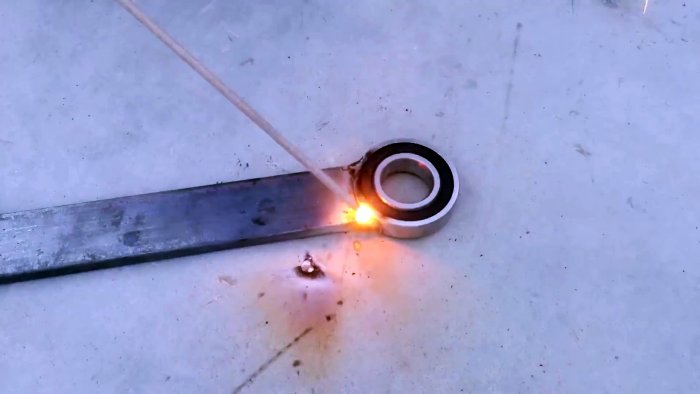

Далее нужно приварить к большому подшипнику ручку их толстой полосы.
нужно приварить к большому подшипнику ручку их толстой полосы

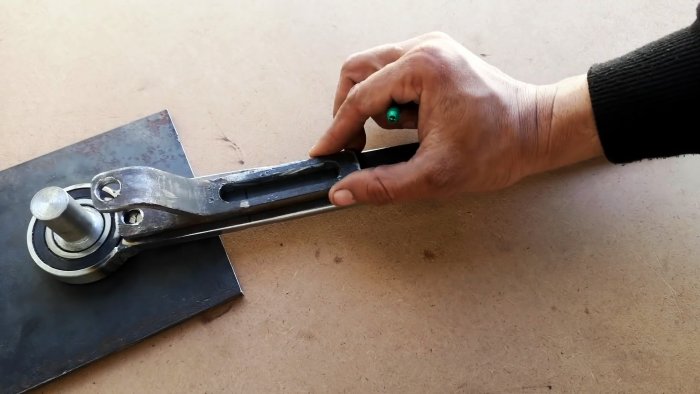

Подшипник с ручкой устанавливается на вал подошвы. Сверху прикладывается держатель ролика, и делается разметка по пропилу. По ней сверлятся отверстия в ручке, и в них нарезается резьба.
Сверху прикладывается держатель ролика

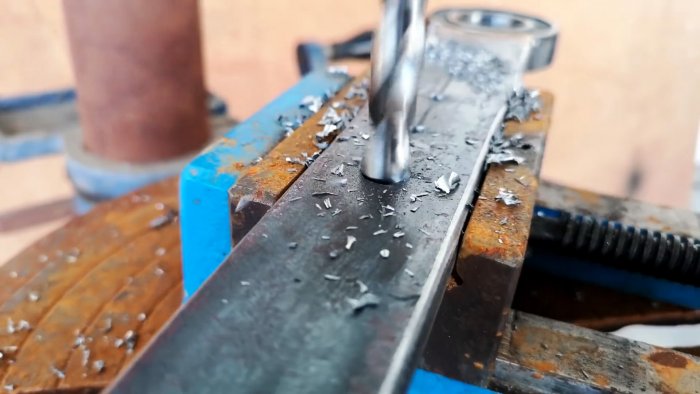

сверлятся отверстия в ручке

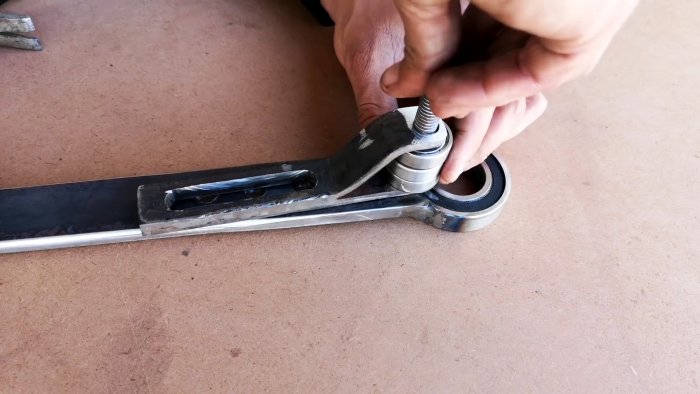

В вилку вкручивается болт. В него вставляется 3 подшипника. Затем она прикручивается к ручке
В вилку вкручивается болт

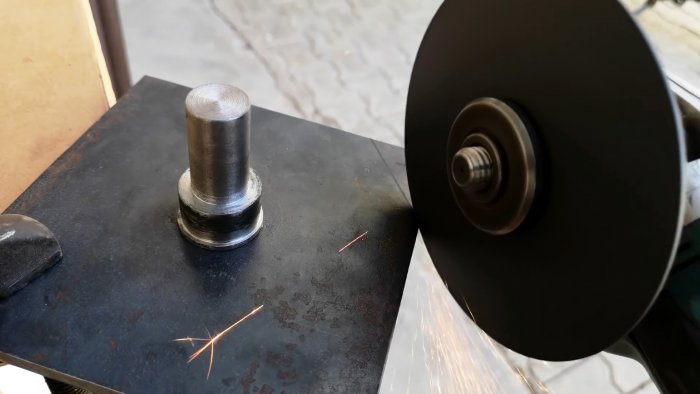

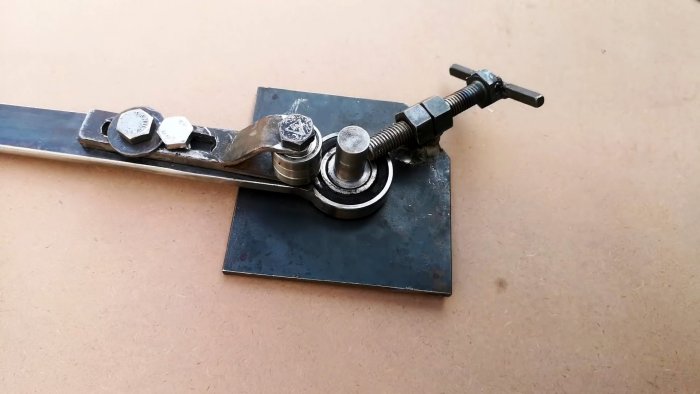

У подошвы подрезается один уголок и приваривается по диагонали проставка с двумя вваренными гайками. В них заворачивается болт, который послужит упором для заготовок.
У подошвы подрезается один уголок

приваривается по диагонали проставка с двумя вваренными гайками

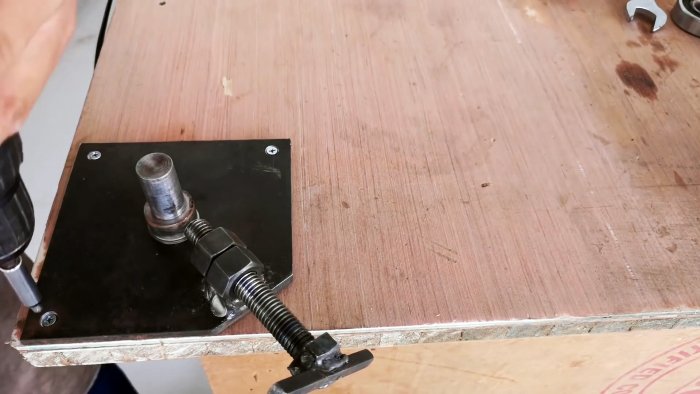

Сама подошва просверливается и прикручивается к столешнице. На нее устанавливается подшипник с ручкой, и держатель с роликом.
Сама подошва просверливается и прикручивается к столешнице

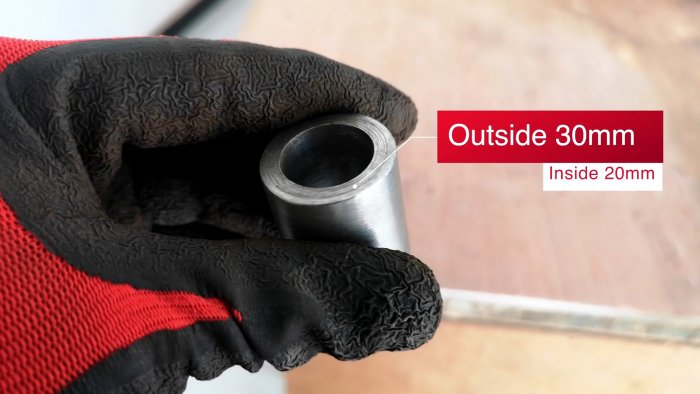

Далее нужно выточить втулки на вал с наружным диаметром 30 мм и 40 мм. Меняя их, можно делать хомуты разного размера.
Стальная втулка

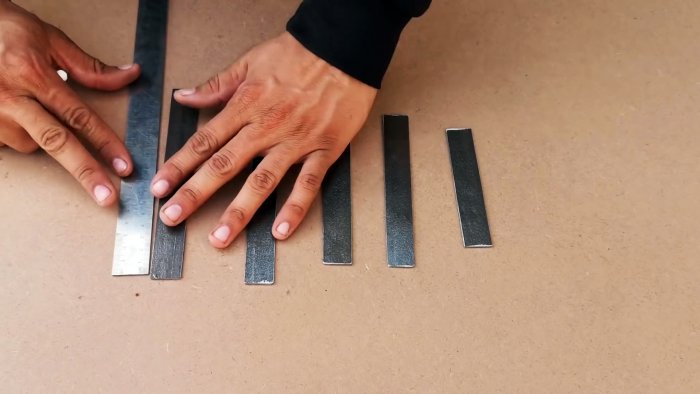

Под эти размеры вала и втулок нужны заготовки полосы длиной 17, 14, 11 мм. На них по краям делаются отметки для изгиба проушин хомутов.
полосы длиной

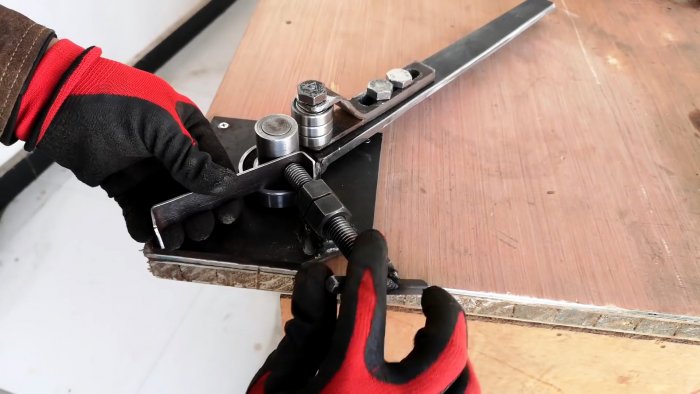

Для гибки хомута, требуется поджать полосу болтом перед меткой проушины. Затем оба края выгибаются поочередно.
Сгибаем проушины

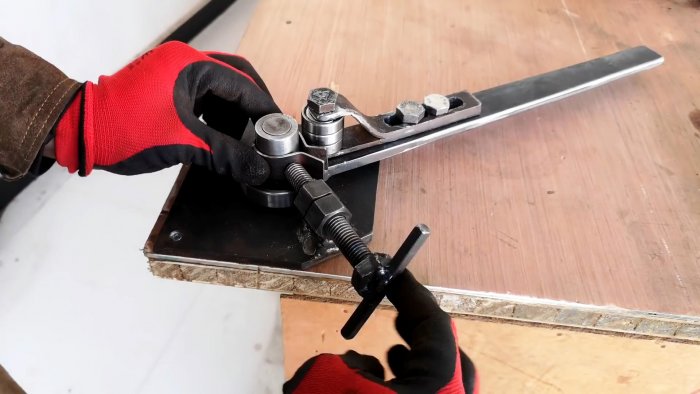

Далее сгибается основная часть хомута кольцом.
сгибается основная часть хомута кольцом

Отверстия на проушинах можно сверлить потом или на этапе разметки полос.

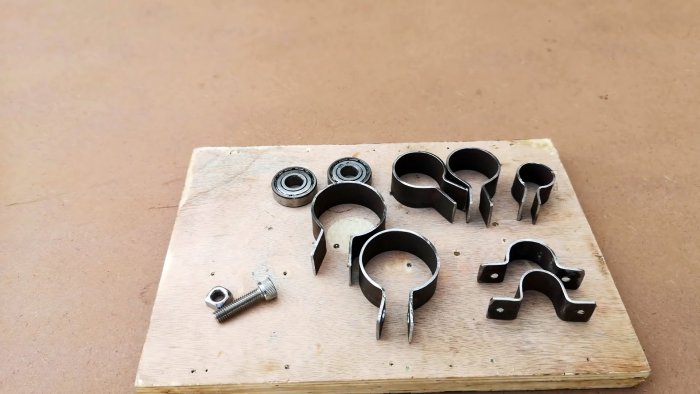

Готовые хомуты

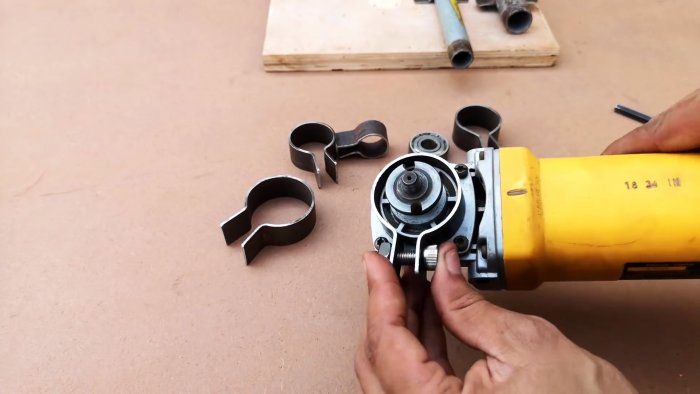

Примерка хомута
