Используя пару больших подшипников и немного металлолома, можно сделать компактный ручной гибочный станок для гибки тонких трубок, полосы, кругляка и арматуры под углом или делать радиусное скругление. Предлагаемая конструкция несложная в изготовлении, так как не требует токарки и точного соблюдения размеров.
Как из подшипников сделать гибочный станок

Основные материалы:


  • большие подшипники – 2 шт.;
  • подшипники с наружным диаметром 30-50 мм - 3 шт.;
    Как из подшипников сделать гибочный станок

  • уголок;
  • профильная труба;
  • листовая сталь 5 мм или толще;
  • кругляк 20 мм;
  • квадрат 10-15 мм;
  • болт М20-М30 с гайкой.

Процесс изготовления станка

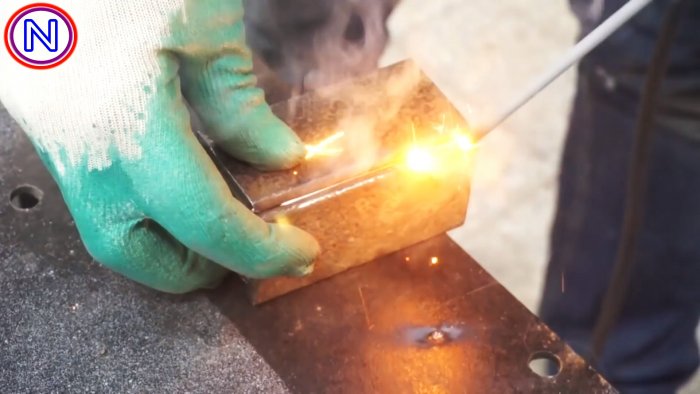

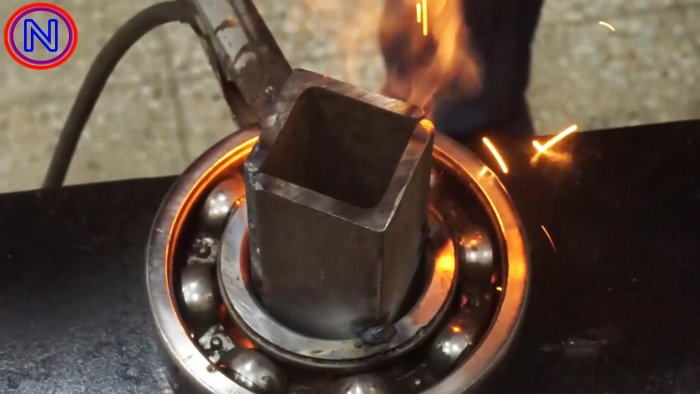

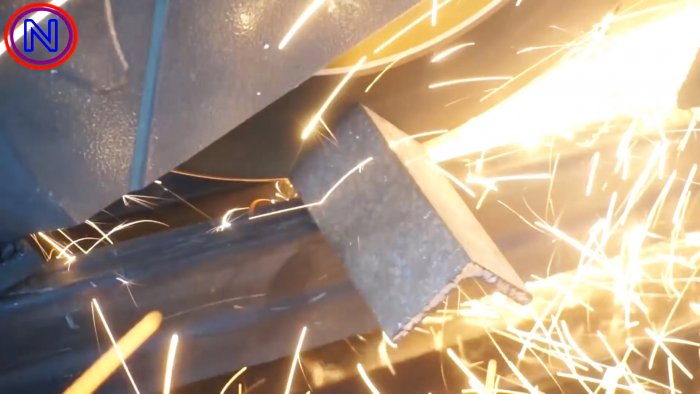

Для изготовления силовой части станка необходимо вварить во внутреннюю обойму большого подшипника трубу квадратного сечения, сваренную из уголков.
Как из подшипников сделать гибочный станок

Как из подшипников сделать гибочный станок

Как из подшипников сделать гибочный станок

Она должна выступать за подшипник на 80-100 мм, что будет нужно для зажатия станка в тисках.
Как из подшипников сделать гибочный станок

Как из подшипников сделать гибочный станок

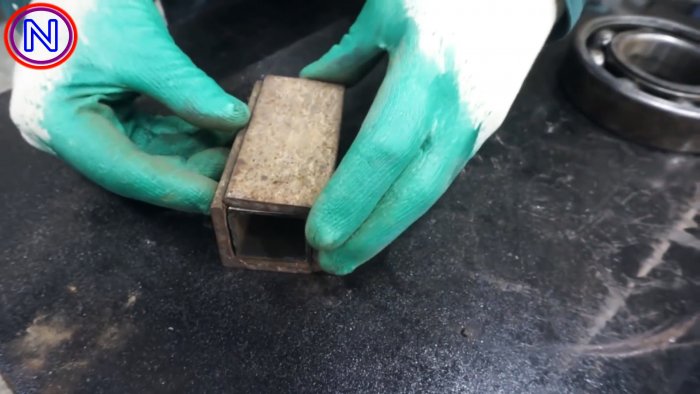

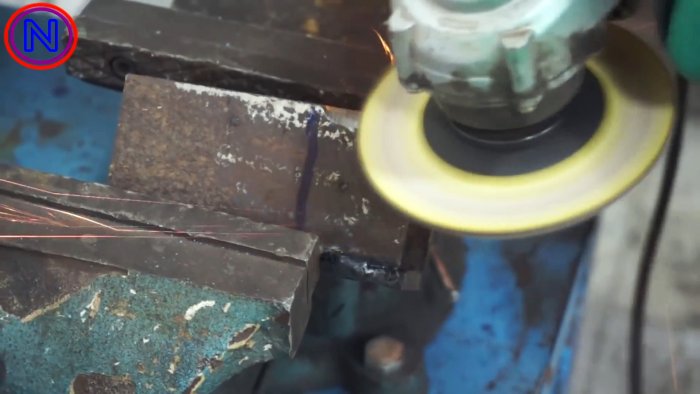

Под сваренную трубу подбирается профильная труба, которая сможет входить в нее практически без зазора. Проще всего изначально сваривать уголки вокруг нее, и потом если они не будут вмещаться в обойму, просто подточить их по углам.

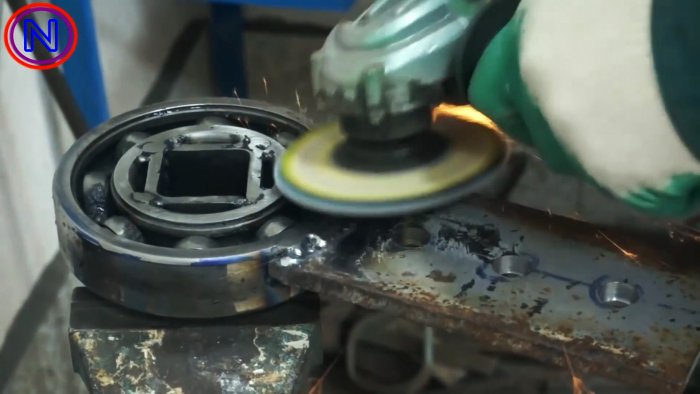

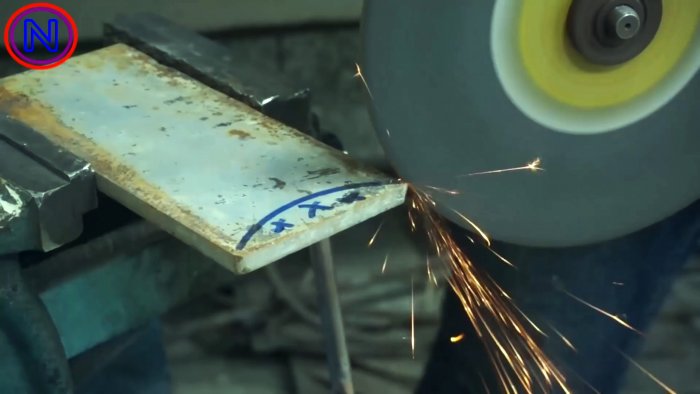

К наружной обойме подшипника приваривается плечо из толстой листовой стали. С одного торца оно срезается под радиус подшипника для большей площади прилегания при сварке.
Как из подшипников сделать гибочный станок

Как из подшипников сделать гибочный станок

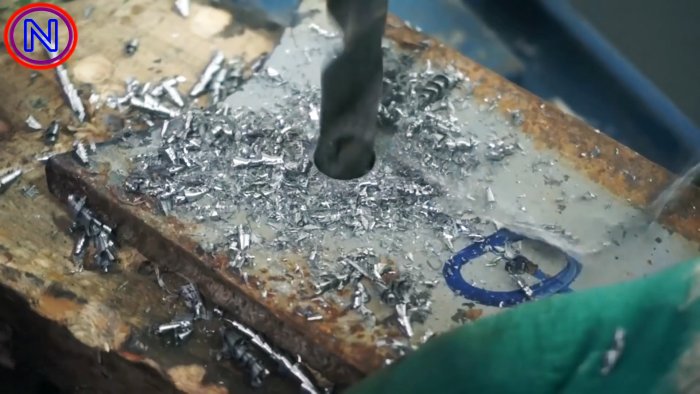

В нем просверливаются несколько отверстий в ряд.
Как из подшипников сделать гибочный станок

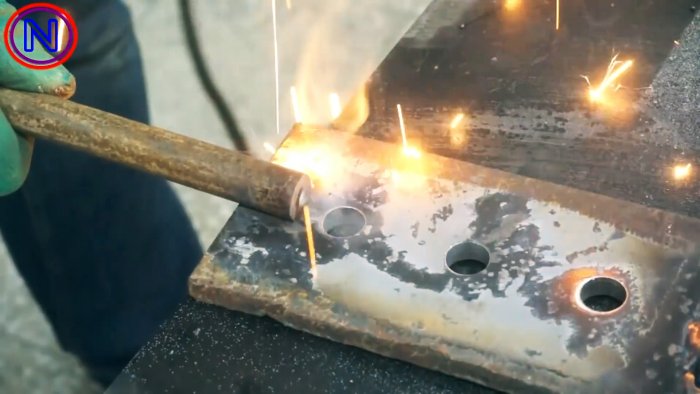

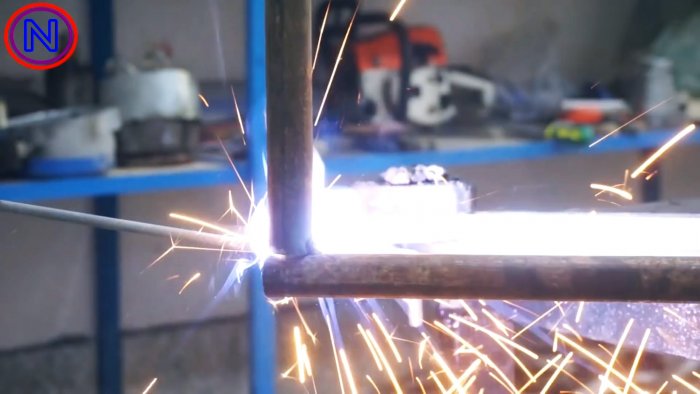

Затем к плечу доваривается рычаг из кругляка.
Как из подшипников сделать гибочный станок

Как из подшипников сделать гибочный станок

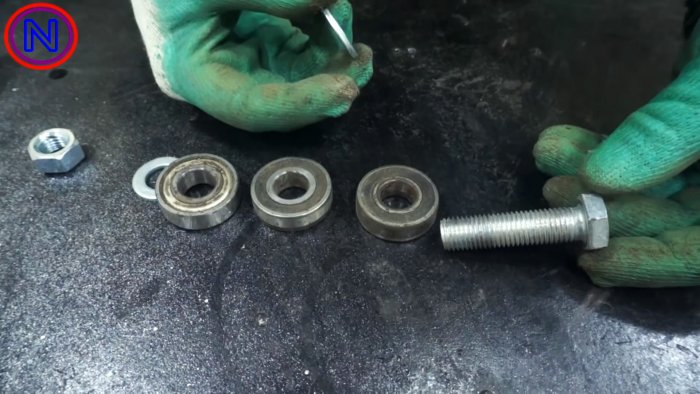

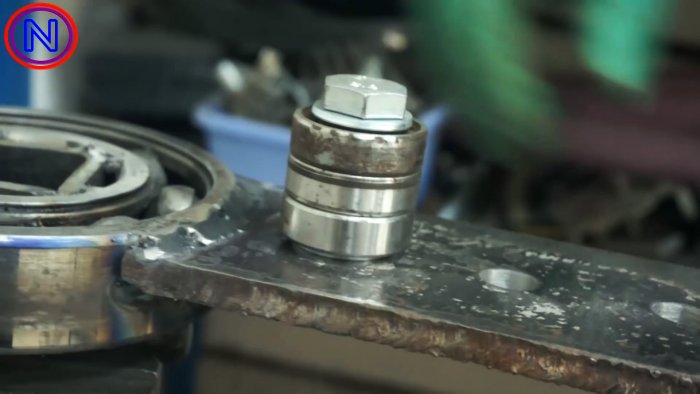

В одно из отверстий в плече необходимо вставить болт с надетыми подшипниками, и затянуть его гайкой. В результате получится гибочный ролик. В дальнейшем в зависимости от толщины сгибаемого проката ролик нужно будет переставлять на разные отверстия в плече.
Как из подшипников сделать гибочный станок

Как из подшипников сделать гибочный станок

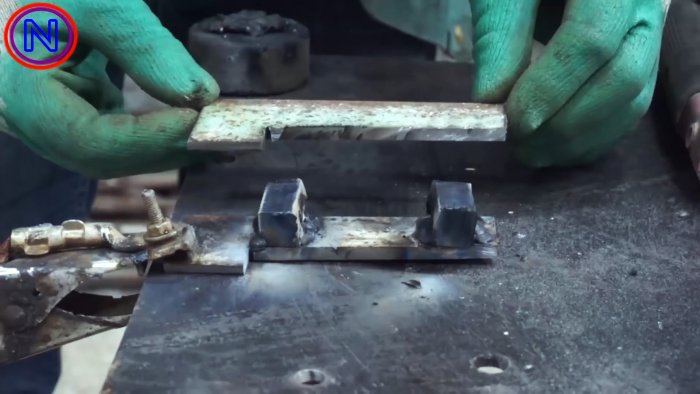

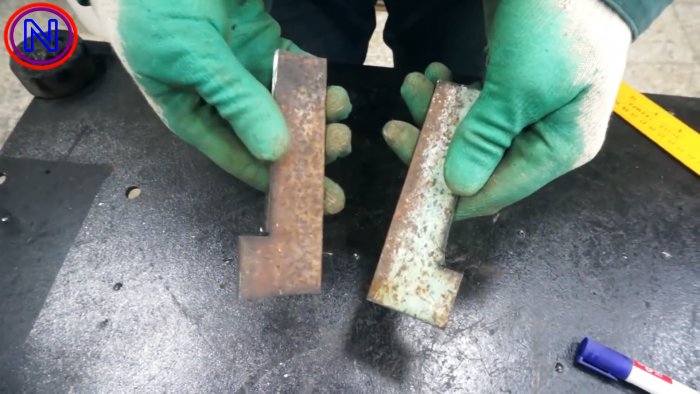

Далее нужно сделать захват для фиксации края проката при сгибе под углом. Для этого из полосы вырезаются 2 Г-образные заготовки.
Как из подшипников сделать гибочный станок

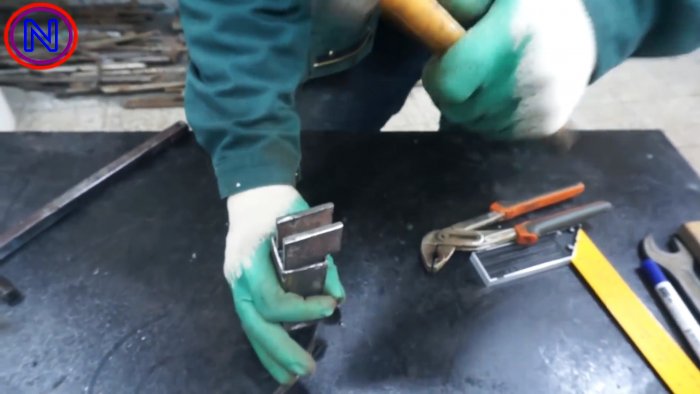

Между ними ввариваются распорки, и захват помещается в ранее заготовленную профильную трубу. Детали свариваются между собой.
Как из подшипников сделать гибочный станок

Как из подшипников сделать гибочный станок

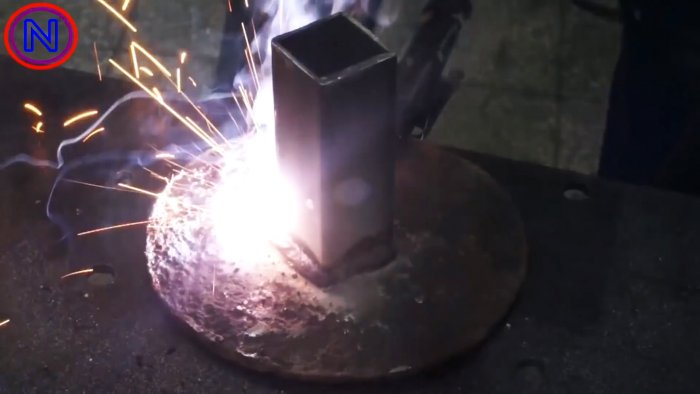

Для радиусного изгиба нужно вырезать из листовой стали диск с небольшим плечом, или же круг и потом приварить к нему кусок полосы. В центре к нему вваривается отрезок профильной трубы, такой же по размеру, как и на захвате для углового изгиба.
Как из подшипников сделать гибочный станок

Как из подшипников сделать гибочный станок

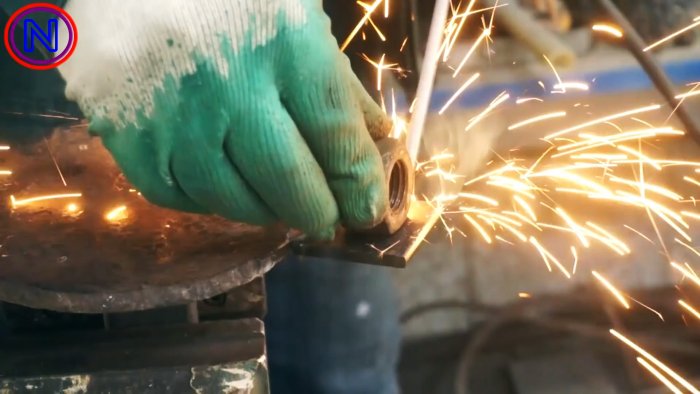

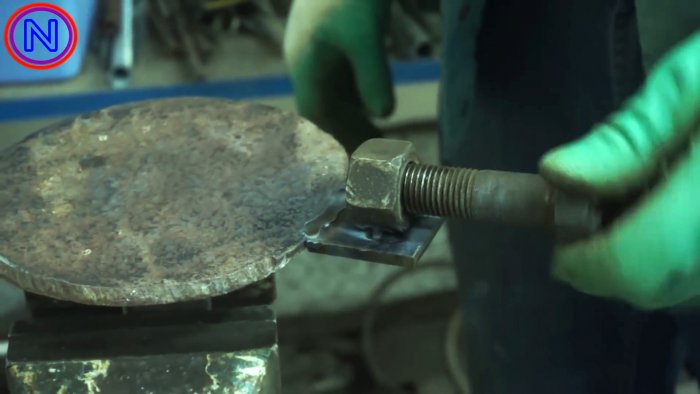

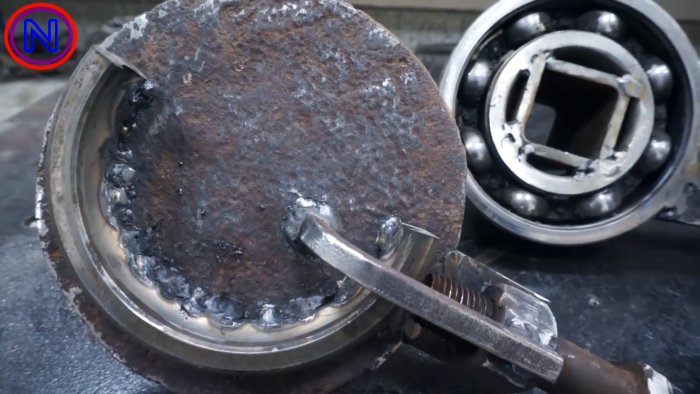

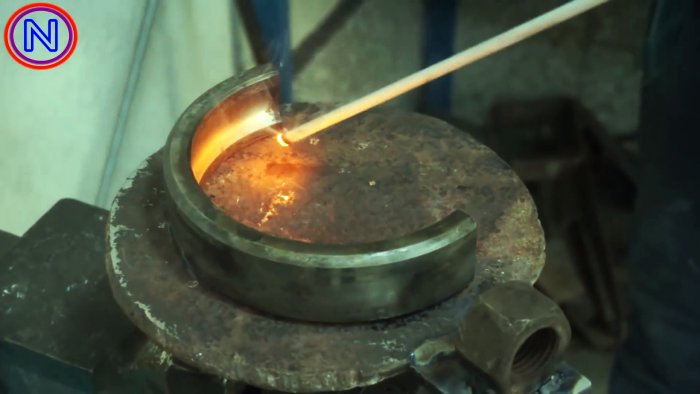

К плечу диска привариваться гайка побольше. В нее закручивается болт. Затем к диску приваривается половина внешней обоймы подшипника.
Как из подшипников сделать гибочный станок

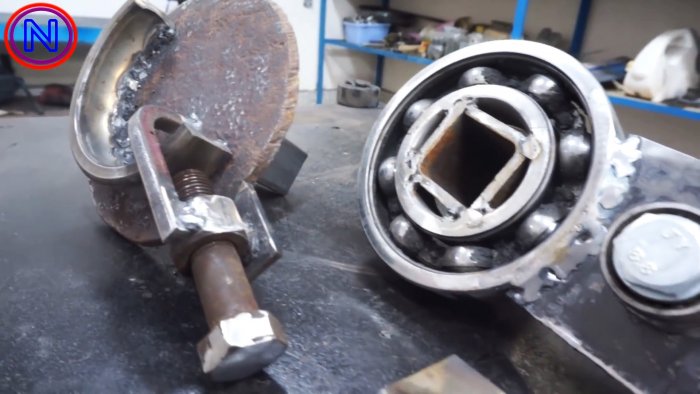

Из квадрата сгибается Г-образная заготовка и приваривается к гайке и диску за обоймой. Она послужит ограничителем, а также усилит крепление гайки.
Как из подшипников сделать гибочный станок

Как из подшипников сделать гибочный станок

Как из подшипников сделать гибочный станок

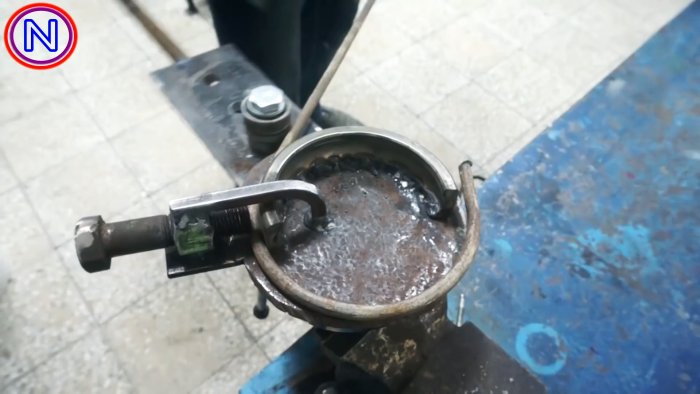

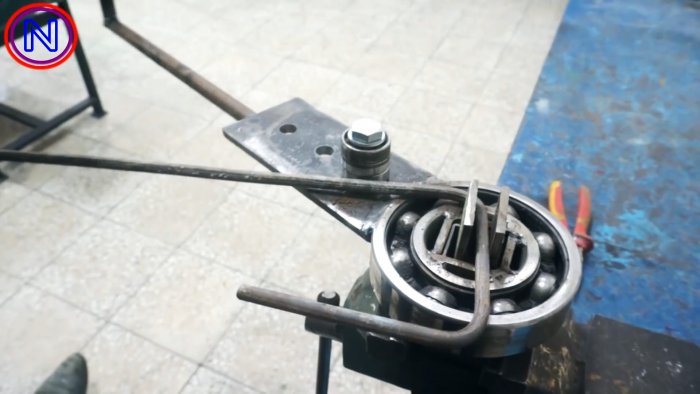

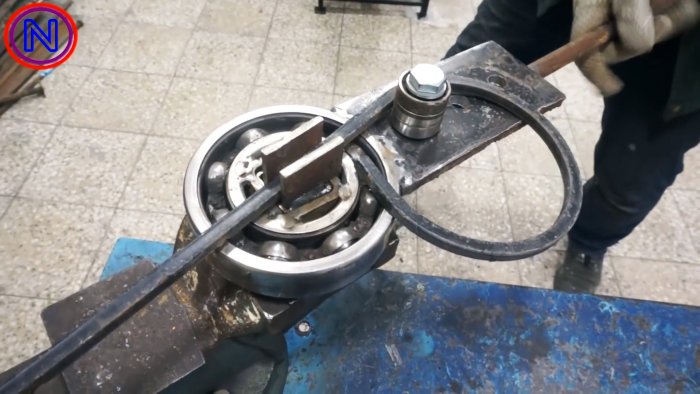

Для использования станка нужно зажать в тисках его основание за сваренный из уголка профиль. При необходимости сделать угловой изгиб в него вставляется труба с приваренными щеками. Если же нужен радиусный изгиб, то применяется вторая оснастка с половиной обоймы. Для фиксации на ней края заготовки используется болт.
Как из подшипников сделать гибочный станок

Как из подшипников сделать гибочный станок

Как из подшипников сделать гибочный станок

Смотрите видео
