При армировании фундаментов или кладки стен требуется заложить арматуру, которую перед этим нужно согнуть. Сделать это быстро и ровно получится только на гибочном станке. Это простое и компактное устройство, которое можно сделать своими руками. Также оно будет полезно для сгибания не толстых прутков для различных поделок.
Гибочный станок из подшипника своими руками

Материалы:


  • большой подшипник можно заклинивший;
  • длинный болт М12 или толще;
  • 3 гайки М12;
  • удлиненная гайка М12;
  • стальная полоса как минимум 60х10 мм или пластина.

Изготовление гибочного станка

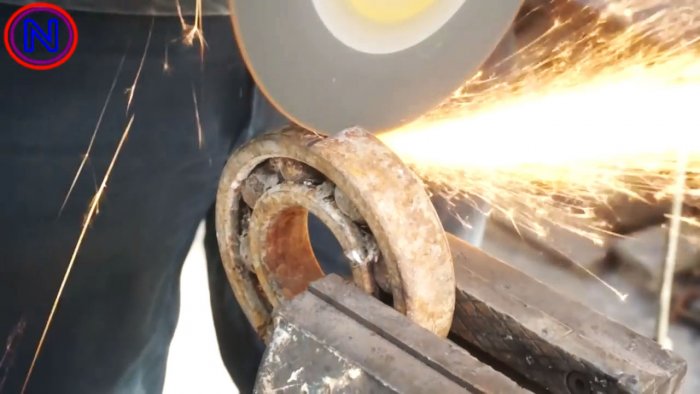

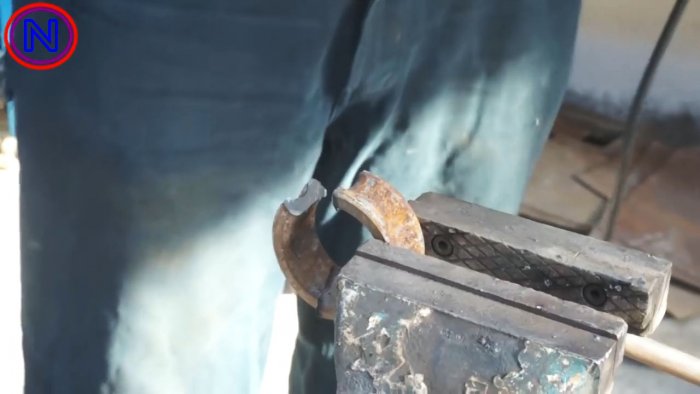

В качестве толкателя и гибочной опоры станка будут использоваться кольца крупного подшипника с наружным диаметром от 100 мм. Его внешняя обойма разрезается пополам.
Гибочный станок из подшипника своими руками

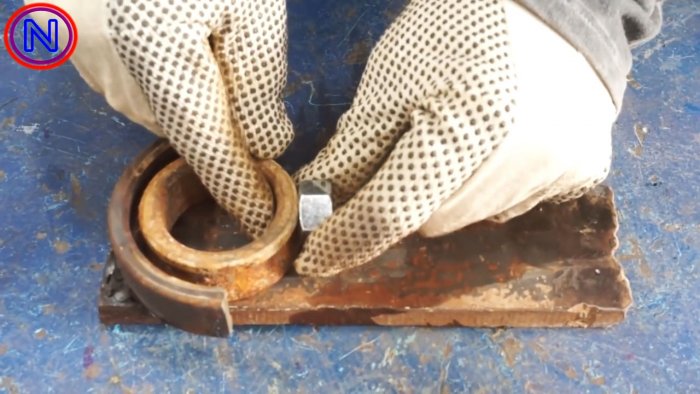

Одна из ее половин приваривается на стальную полосу, как на фото.
Гибочный станок из подшипника своими руками

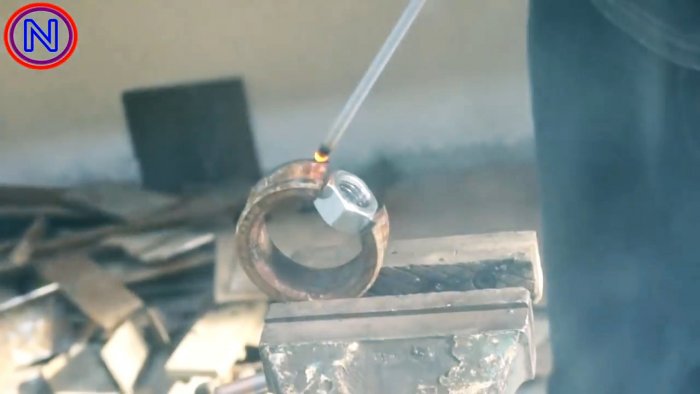

Часть внутреннего кольца вырезается по ширине гайки, которая затем в него уваривается.
Гибочный станок из подшипника своими руками

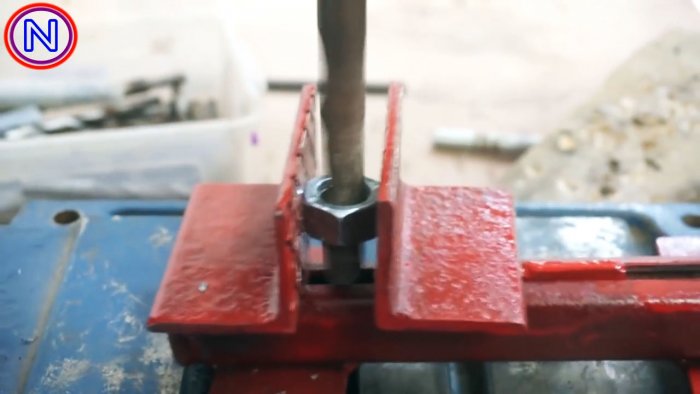

Перед этим нужно убрать ее резьбу, прогнав через нее сверло. Нужно, чтобы болт проходил сквозь нее не накручиваясь.
Гибочный станок из подшипника своими руками

Гибочный станок из подшипника своими руками

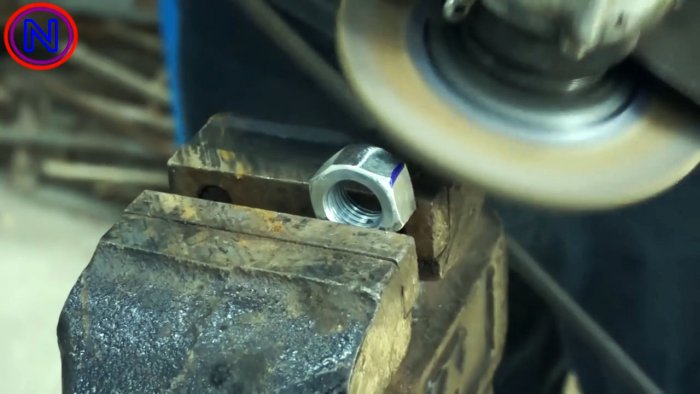

Далее нужно обточить грани еще у 2-х гаек, придав им округлую форму.
Гибочный станок из подшипника своими руками

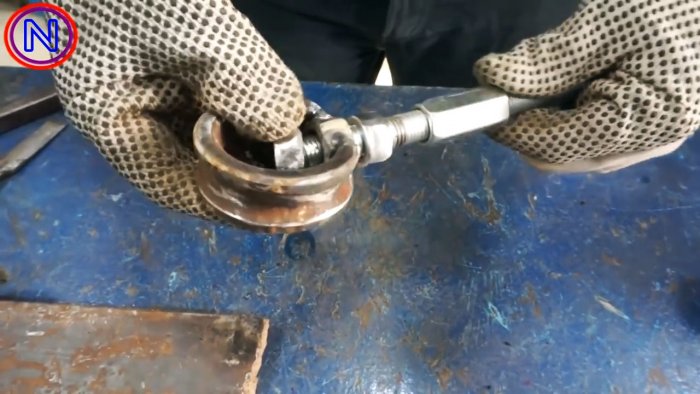

На болт накручивается длинная гайка, затем короткая со снятыми гранями. Его конец продевается через расширенную гайку, вваренную во внутреннее кольцо подшипника. Затем на него наворачивается оставшаяся узкая обточенная гайка.
Гибочный станок из подшипника своими руками

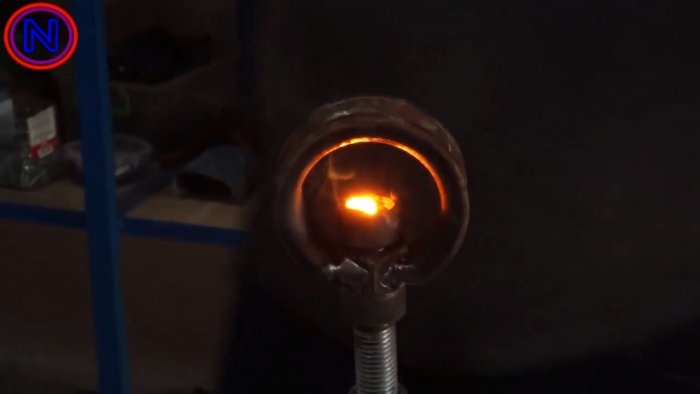

Чтобы гайки без граней не откручивались, их нужно обварить. Перед этим они поджимаются, чтобы кольцо не шаталось относительно болта.
Гибочный станок из подшипника своими руками

Гибочный станок из подшипника своими руками

На обратной стороне стальной полосы с полукольцом нужно приварить небольшой флажок. За него в дальнейшем будет удобно зажимать станок в тисках.
Гибочный станок из подшипника своими руками

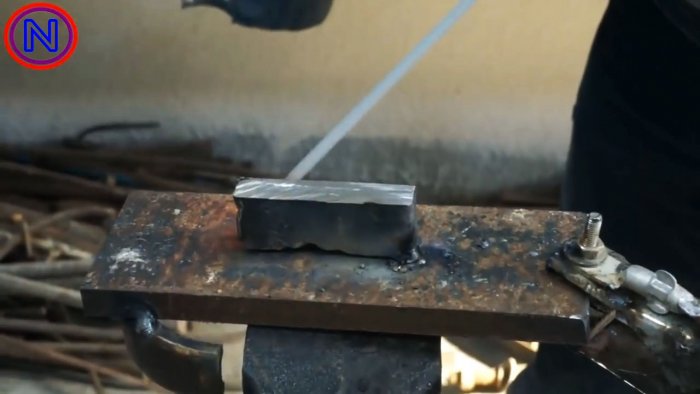

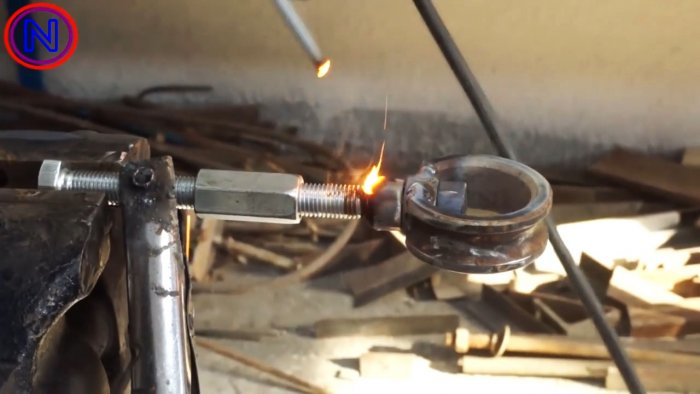

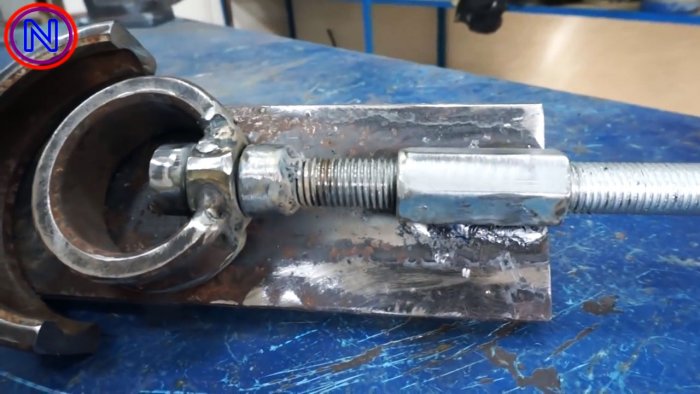

Затем полоса переворачивается и к ее противоположному от полукольца краю приваривается механизм с болтом. Сварка делается только на длинной гайке. Таким образом, при вращении болта толкающее кольцо будет двигаться в сторону упорного полукольца.
Гибочный станок из подшипника своими руками

Как пользоваться

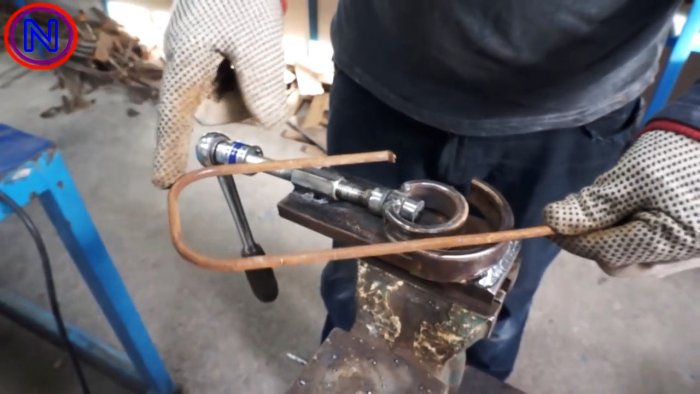

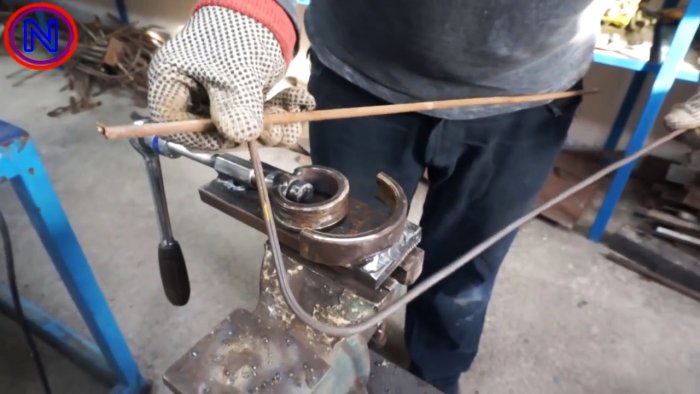

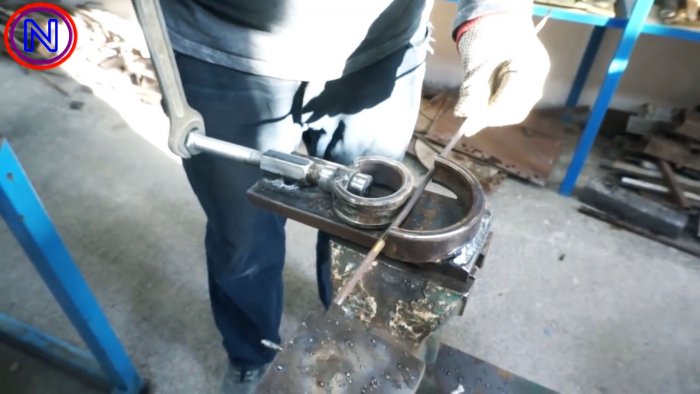

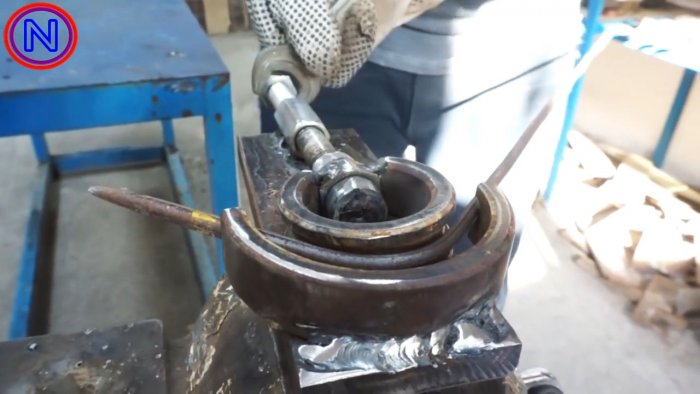

Станок зажимается в тисках за сделанный внизу флажок. Между кольцами закладывается арматура. Для движения толкателя на упор, необходимо вращать винт гаечным ключом. Арматура при этом не выскакивает, поскольку удерживается за счет проточки на кольце подшипника. По мере вкручивания болта прут сгибается на необходимый угол.
Гибочный станок из подшипника своими руками

Гибочный станок из подшипника своими руками

Несмотря на небольшие размеры станка, его способностей достаточно для легкого сгибания тонких прутков и арматуры диаметром до 6 мм. Более толстый прокат, при качественной сварке станка, также ему не повредит. Для удобства можно приварить к шляпке болта вороток, чтобы не пользоваться гаечным ключом.
Гибочный станок из подшипника своими руками

Гибочный станок из подшипника своими руками

Смотрите видео
