Материалы:
- стальной уголок 50х50 мм;
- труба 1/2 дюйма;
- круглая болванка для токарных работ;
- прут 14 мм;
- большие подшипники – 3 шт.;
- квадрат 15х15 мм.
Процесс изготовления станка

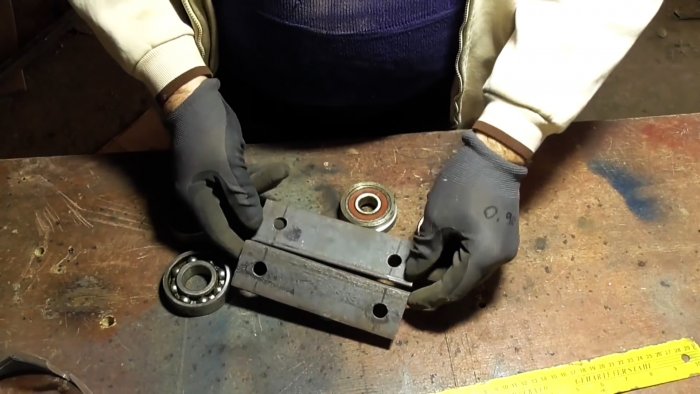

Для изготовления регулируемой станины станка необходимо подготовить 2 обрезка уголка длиной по 160 мм. В них на одной из сторон необходимо просверлить по отверстию за 25 мм от каждого края. Диаметр отверстий 15 мм. У одного из уголков такие же отверстия делаются на второй стороне, у другого сверлится одно отверстие по центру оставшейся сторону.
Затем на крайние отверстия одной из наружных сторон каждого уголка привариваются отрезки трубы длиной по 20 мм.
На оставшиеся крайние отверстия одного уголка ввариваются выточенные на токарном станке валы под установку подшипников.
Затем детали соединяются штифтами из прутка, вставленными в трубки. На уголке с валами под подшипники штифты привариваются. Затем на них устанавливаются подшипники.
На второй скользящий уголок устанавливается подшипник с валом на оставшееся центральное отверстие. Для него используется вал со шляпкой. Причем головка должна расположиться со стороны подшипника. Вал приваривается к уголку с торца.
Далее нужно сделать механизм для вращения отдельного подшипника. Для этого к его внешней обойме приваривается квадрат с рукояткой из прутка на краю. На рукоятку нужно установить обрезок трубы и наварить на его край навершие, чтобы она не слетала. Такие же ограничители привариваются и на штифты скольжения уголков, чтобы они не рассоединялись.
Чтобы воспользоваться станком, нужно разместить между его подшипниками полосу. Затем станок зажиматься в тисках за уголки. Их нужно затянуть так, чтобы скользящая часть с одним подшипником прижала полосу. Затем при вращении рукоятки полоса будет прокатываться, и сгибаться в дугу. Если сварить концы образованной дуги вместе, и еще несколько раз прокатать ее на станке, то получится идеально круглое кольцо. Также дуги можно соединять заклепками.
Не имея больших тисков, при изготовлении станка нужно использовать вместо прутков для скольжения шпильки. Тогда сдавливать полосу можно будет закручиванием гаек.
