Здравствуйте, сегодня я расскажу, как сделать регулируемый блок питания на базе микросхемы lm317. Схема сможет выдавать до 12 вольт и 5 ампер.
Простой регулируемый блок питания на трех микросхемах LM317

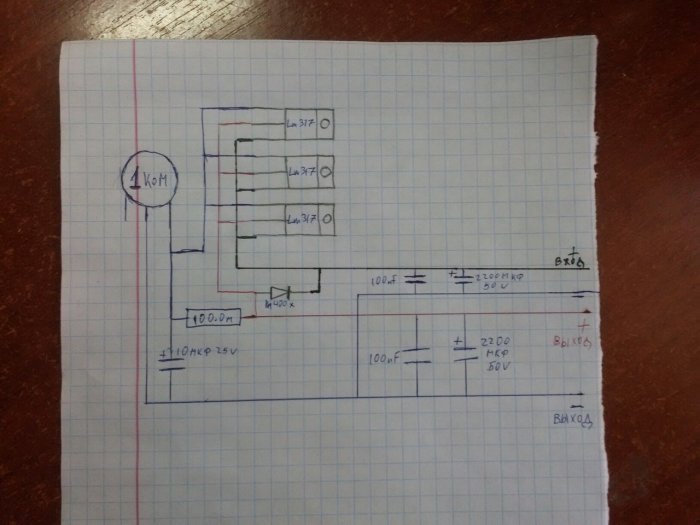

Схема блока питания


Простой регулируемый блок питания на трех микросхемах LM317

Для сборки нам понадобятся


  • Стабилизатор напряжения LM317 (3 шт.)
  • Резистор 100 Ом.
  • Потенциометр 1 кОм.
  • Конденсатор электролитический 10 мкФ.
  • Конденсатор керамический 100 нФ (2 шт.).
  • Конденсатор электролитический 2200 мкФ.
  • Диод 1N400X (1N4001, 1N4002…).
  • Радиатор для микросхем.

Простой регулируемый блок питания на трех микросхемах LM317

Сборка схемы


Собирать схему будем навесным монтажом, так как деталей немного. Сначала прикрепляем микросхемы к радиатору, так и собирать будет удобнее. Кстати, необязательно использовать три LM. Они все соединены параллельно, поэтому можно обойтись двумя или одной. Теперь все крайние левые ножки припаиваем к ножке потенциометра. К этой ножке припаиваем плюс конденсатора, минус припаиваем к другому выходу. Чтобы конденсатор не мешал, я перепаял его снизу потенциометра.
Простой регулируемый блок питания на трех микросхемах LM317

К ножке потенциометра, к которой припаяли левые ножки микросхем, также припаиваем резистор на 100 Ом. К другому концу потенциометра припаиваем средние ножки микросхем (у меня это лиловые провода).
Простой регулируемый блок питания на трех микросхемах LM317

К этой ножке резистора припаиваем диод. К другой ножке диода припаиваем все правые ножки микросхемы (у меня это белые провода). Плюс припаиваем один провод, это будет плюс входа.
Простой регулируемый блок питания на трех микросхемах LM317

Ко второму выходу потенциометра припаиваем два провода (у меня они черные). Это будет минус входа и выхода. Также припаиваем провод (у меня он красный) к резистору там, где ранее припаивали диод. Это будет плюс выхода.
Простой регулируемый блок питания на трех микросхемах LM317

Теперь осталось припаять к плюсу и минусу входа, плюсу и минусу выхода по конденсатору на 100 нФ (100 нФ = 0,1 мкФ, маркировка 104).
Простой регулируемый блок питания на трех микросхемах LM317

На вход следом припаиваем конденсатор на 2200 мкФ, плюсовая нога припаивается к плюсу входа.
Простой регулируемый блок питания на трех микросхемах LM317

На этом изготовление схемы готово.
Простой регулируемый блок питания на трех микросхемах LM317

Так как схема выдает 4,5 Ампер и до 12 Вольт, входное напряжение должно быть как минимум таким же. Потенциометром уже будем регулировать выходное напряжение. Для удобства советую поставить хотя бы вольтметр. Делать полный корпус я не буду, все, что я сделал, это прикрепил радиатор к отрезку ДВП и прикрутил потенциометр. Провода выхода я также вывел и прикрутил к ним крокодильчиков. Это вполне удобно. Далее я это прикрепил все это к столу.
Простой регулируемый блок питания на трех микросхемах LM317

Простой регулируемый блок питания на трех микросхемах LM317
