» » » Простой преобразователь для питания энергосберегающих ламп
Хочу представить Вашему вниманию простой преобразователь для питания люминесцентных ламп дневного света или энергосберегающих ламп. Схема построена на основе однотактного блокинг-генератора и состоит всего из шести деталей.


Трансформатор наматывается на сердечнике Ш - образного образа. Идеальный вариант - трансформатор из телефонного аппарата советского производства. Обмотка лампы наматывается проводом 0,1 - 0,2 мм для 11 Ваттной лампы 200-250 витков. Потом наматывается коллекторная обмотка и содержит 20-30 витков провода 0,35 - 0,6 мм. Далее обмотка базы - 5 - 7 витков любого провода.
Резистор R1 подбирается при настройке тока потребления в пределах 0,6 А - 0,8 А для 11 Ваттной лампы.
Вообще схема работает сразу без настройки, если нет, то поменяйте провода обмотки базы или коллектора.

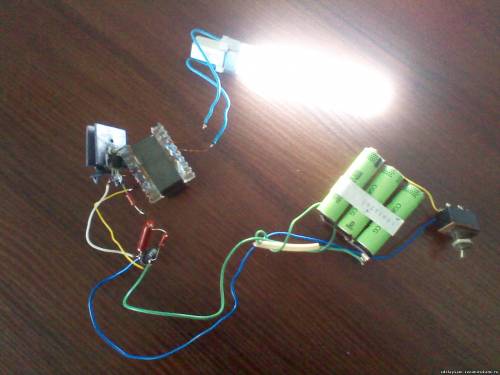

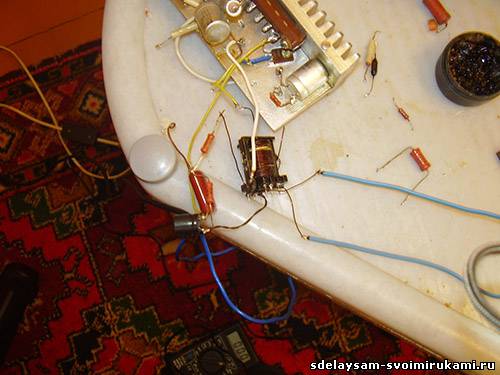

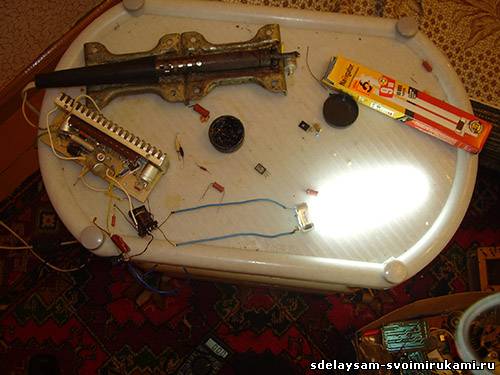

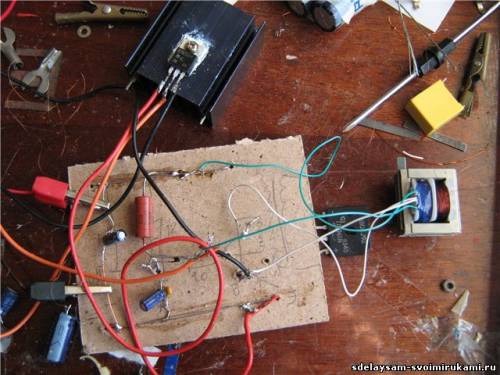

Лично я купил в магазине лампу на 11 Ватт. Разобрал ее схему запуска (иначе работать не будет !) и запитал свой собранный преобразователь от 6 - ти вольтового аккумулятора. Смотрите фото:



Яркость прилично - отличная!


Допускается нагрев лампы и трансформатора. Транзистор необходимо поставить на радиатор.


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (32)
  1. професор
    #1 професор Гости 15 марта 2011 18:09
    0
    Я собрал подключил измерил напряжение на выходе ,140вольт подключил лампу неработает sadsadsadsad
    измерил наприжение-0 angryangryangryangryangry
    в чём дело
  2. NOTFRONT
    #2 NOTFRONT Гости 15 марта 2011 18:33
    0
    Какой ток потребления ?!
  3. професор
    #3 професор Гости 16 марта 2011 16:20
    1
    ток 1.6а
  4. NOTFRONT
    #4 NOTFRONT Гости 16 марта 2011 18:33
    1
    Неможет быть такого. пришли фоту твоей установки.
  5. професор
    #5 професор Гости 16 марта 2011 18:48
    0
    [center][/center]
  6. NOTFRONT
    #6 NOTFRONT Гости 16 марта 2011 19:18
    0
    Понял! Сердечник трансформатора выполнен из железа, а нужно из феррита! Ну такой чёрный!
  7. професор
    #7 професор Гости 16 марта 2011 20:09
    0
    А!!!! спасибо большое , найду фирит буду экспериментировать
  8. NOTFRONT
    #8 NOTFRONT Гости 26 марта 2011 11:53
    0
    Вот моё творение блокинг-генератора, работающего от аккумулятора.

    [center][/center]

    включаем.

    [center][/center]

    Работает отлично! потребляет 0,7 А от 3,8 вольт!

  9. Агент1317
    #9 Агент1317 Гости 7 апреля 2011 04:05
    1
    Круто от 3.8в, сможешь описать как делал , и катушку самому крутить или выдрать где можно?
  10. NOTFRONT
    #10 NOTFRONT Гости 7 апреля 2011 06:41
    0
    Так же как и написано выше, только коллекторная обмотка витков на пять поменьше.
  11. Андрей
    #11 Андрей Гости 17 апреля 2011 22:58
    0
    Это ведь та же схема строчнка, только высоковольтная катушка меньше. wacko
  12. Veent
    #12 Veent Гости 15 апреля 2011 17:16
    0
    вопрос, если подовать ток на генератор лампа резко загорится при достежение нужного напряжения или плавно загорится?? bash
  13. NOTFRONT
    #13 NOTFRONT Гости 15 апреля 2011 17:56
    0
    Скорее не так и не так: она загориться как бы "ступенькой". Сначала секунду как буд-то в пол накала, а потом резко на всю!
  14. Veent
    #14 Veent Гости 15 апреля 2011 18:29
    0
    понятно, просто была идея сделать на его основе плавную цветомузыку, что нибудь другое выберу
  15. [)еНиС
    #15 [)еНиС Гости 15 апреля 2011 19:54
    0
    как бы ты не собирал светомузыку, она бы не получилась. собери на 1ом транзисторе и большом конденсаторе будет плавно, то что тебе надо
  16. [)еНиС
    #16 [)еНиС Гости 15 апреля 2011 19:56
    0
    Я думаю эти обмотки можноже на ТВС намотать, тогда намного проще будет)) придется мотать только 2 первички, а вторичка-ВВ обмотка ТВС)
  17. Denisov
    #17 Denisov Гости 20 апреля 2011 10:12
    0
    А трансформатор от блока питания из компа не пойдёт?
    трансформатор с "Ш" - образным феритовам сердечником
    сверху написано "EI-33 QG"
  18. Denisov
    #18 Denisov Гости 20 апреля 2011 10:19
    0
    И ещё 1 вопрос: На схеме нарисована катушка рядом с трансформатором, но на картинках её чет не видно?
  19. [)еНиС
    #19 [)еНиС Гости 20 апреля 2011 16:45
    0
    Это не катешка, а трансформатор, там 3 обмотки. Две первичных и одна к лампе которая
  20. Denisov
    #20 Denisov Гости 6 июня 2011 18:23
    1
    а, ну впилил...
  21. VVLAD
    #21 VVLAD Гости 27 декабря 2011 15:56
    0
    А можно вместо кондера на 330нф поставить на 100нф?
  22. NOTFRONT
    #22 NOTFRONT Гости 6 января 2012 15:04
    0
    Давно бы сам сам попробовал и узнал! cool
  23. VVLAD
    #23 VVLAD Гости 6 января 2012 14:33
    1
    Ну может кто ответит?
  24. Эдуард
    #24 Эдуард Гости 22 августа 2013 19:50
    0
    я делал подобное недавно,запустилась от 2,4 вольта(2 пальчиковый аккумулятора LENMAR 2700 mA)
  25. kasan
    #25 kasan Гости 8 сентября 2013 20:37
    0
    а трансформатор так і має пищати сильно
  26. Теодор
    #26 Теодор Гости 21 декабря 2013 06:30
    1
    У меня данная схема потребляет 3 ампера! Но трансформатор пищит, трещит, жужжит просто дико! Транзистор отечественный 2Т808А. Вместо лампы я поставил розетку и включаю туда свой 220 вольтовый 10 ватный ночник. Питается от машинного аккумулятора! Кстати, забыл сказать, что трансформатор от бесперебойника на 110 вольт! smile
  27. Эдуард
    #27 Эдуард Гости 27 апреля 2014 00:40
    0
    вообще блокинг генератор такая уникальная вещь что не работать просто не может,даже с 50 гц трансформатором работает.правда трансформатор трещит при этом.ну и элементы схемы подбирать нужно
  28. Nokia_Prof
    #28 Nokia_Prof Гости 30 июля 2014 13:56
    0
    Ужасно пищит что не так?
  29. Эдуард
    #29 Эдуард Гости 20 сентября 2014 18:02
    0
    Цитата: VVLAD
    Ну может кто ответит?
    Можно в принципе.только за транзистором следите чтобы не перегрелся.я использовал в подобных схемах импортные транзисторы 13005,те вообще не греются при мощности лампы в 20 Вт(сам цеплял колбу от энергосберегалки 25 Вт .от 12 вольт светила как от 220в и ничего не грелось.удавалось мне даже от 1,2 вольта зажигать 6 вт лампу
  30. artecher
    #30 artecher Гости 12 марта 2015 17:37
    0
    Схема хороша, делал подобное с трансформатором сетевым обмотка 220 к ней лампа 6ват и две обмотки на 6-12в по 50-100 витков, использовал два транзистора, управляющий и рабочий, плюс подавал на середину вторички, вообщем от батарейки 1,5в лампа 6вт светит ярко.
  31. FANTOM142
    #31 FANTOM142 Гости 4 января 2017 12:40
    0
    У кого пищи ферит? Склеивать транс надо без зазоров!
  32. Эдуард
    #32 Эдуард Гости 31 января 2017 15:48
    0
    [b]NOTFRONT[/b],
    Не обязательно фериттовый сердечник я делал и на железе.b на железном трансформаторе работает но похуже и громоздкий получается и кроме этого свист высокочастотный да и потери на железе больше.Короче настраивать замучаетесь особенно с советскими транзисторами типа КТ805 и ему подобными .я применял импортные транзисторы 13005,13007и 13009 от энергосберегающих ламп,эти транзисторы высоковольтные и более шустрые по частоте,работают и при низком напряжении питания.Делал я как то подобный преобразователь на транзисторе 13005 так тот даже при питании большой лампы типа ЛБ40 (40 Вт)даже без радиатора едва теплый был
