Схема простого металлоискателя
Привет, друзья, сегодня поговорим о самодельном металлоискателе. Сначала я нашел схему в интернете на базе микросхемы-таймера NE555P, но она показалась мне слишком сложной для тех, кто не понимает в обозначениях на радиосхемах, да и выводить ее на плату, тоже сложновато. Поэтому я, немного переделал схему, а собирать ее будем чем-то средним между платой и навесным монтажом. Вот сама схема:
Схема простого металлоискателя своими руками

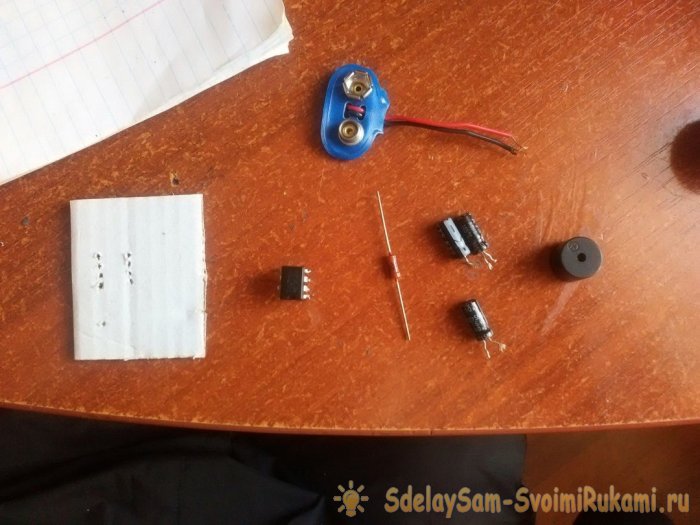

Нам понадобятся


  • Микросхема NE555P.
  • Резистор 51 кОм.
  • Конденсатор 2,2 мкФ (2 штуки).
  • Конденсатор 10 мкФ.
  • Зуммер.
  • Батарейка типа «Крона» и коннектор для нее.
  • Медная проволока 0,2 мм.
  • Картон толщиной 1-2 мм.

Изготовление простого металлоискателя


Схема простого металлоискателя своими руками

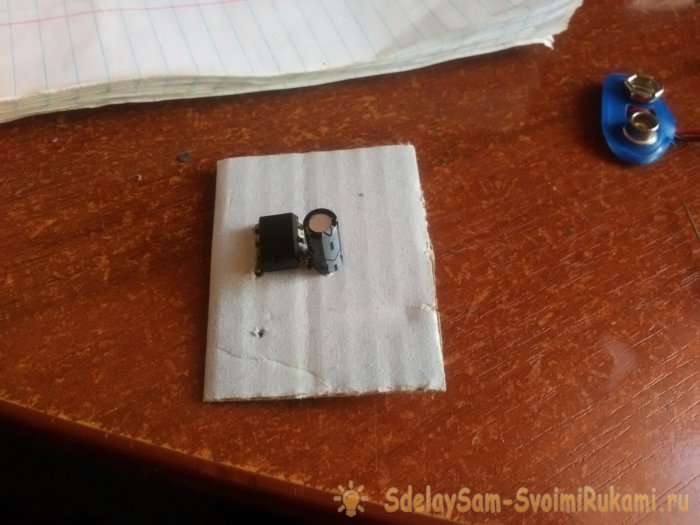

Собирать схему будем на куске картона. В нем для каждой детали я проделывал отверстия при помощи иголки, так как ножки самих радиодеталей слишком тонкие. Для начала вставляем микросхему. Теперь к самой первой лапке припаиваем минусовую ногу конденсатора на 2,2 мкФ.
Схема простого металлоискателя своими руками

Теперь вставляем резистор. Одну ногу припаиваем ко второй лапке микросхемы и плюсу конденсатора. Вторую ногу припаиваем к третьей лапке микросхемы.
Схема простого металлоискателя своими руками

Теперь вставляем конденсатор на 2,2 мкФ. Минусовую ногу тоже припаиваем к третьей ноге микросхемы. Плюсовая позже пойдет к катушке, ее изготовим позже. К этой ножке я припаял один провод. Также один провод припаиваем ко второй ножке.
Схема простого металлоискателя своими руками

Схема простого металлоискателя своими руками

К минусовой ноге конденсатора на 2,2 мкФ припаиваем плюсовую ногу конденсатора на 10 мкФ. К минусовой необходимо подключить ножку зуммера. Оставшуюся ножку зуммера подключаем к первой ноге микросхемы. Для подключения зуммера, у меня на схеме используются синий и розовый провода.
Схема простого металлоискателя своими руками

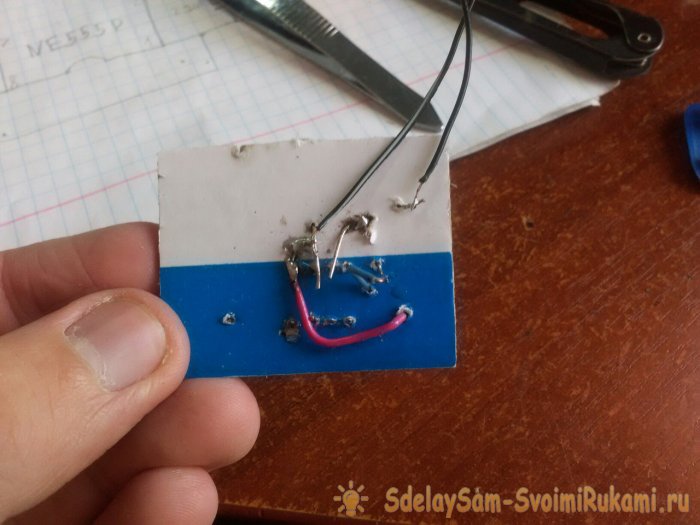

Теперь осталось закоротить вторую и шестую ножки микросхемы. А также четвертую и восьмую, к восьмой припаиваем плюсовой провод от коннектора для кроны. Минусовой провод от коннектора припаиваем к первой лапке микросхемы.

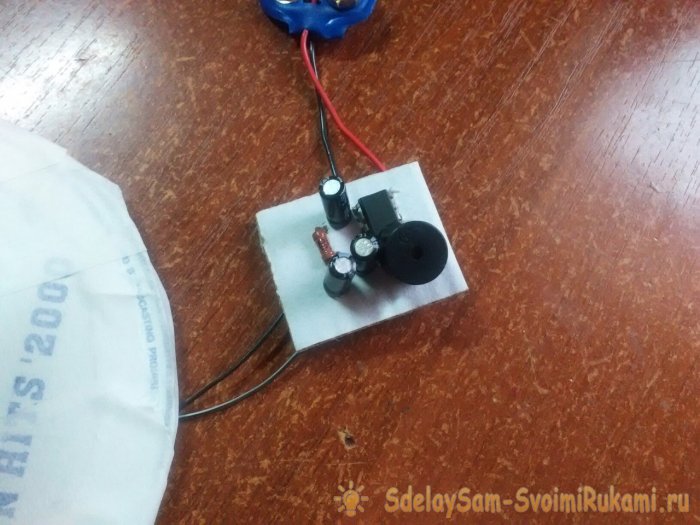

Сама схема на этом готова.
Схема простого металлоискателя своими руками

Схема простого металлоискателя своими руками

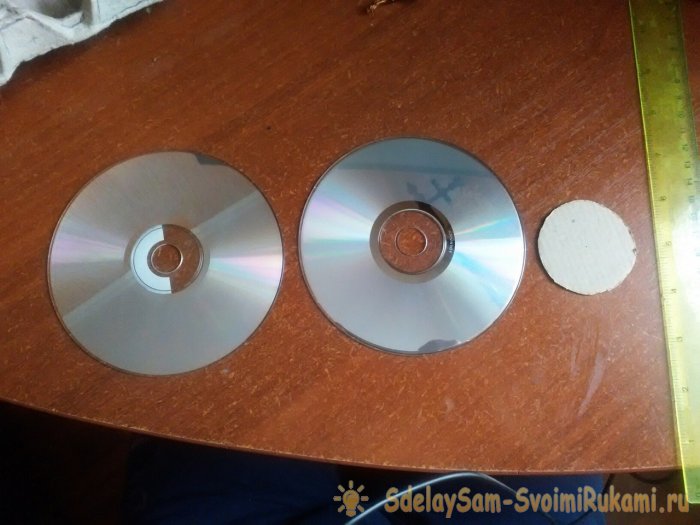

Теперь сделаем катушку. Для нее потребуется два CD или DWD диска. Из картона вырезаем круг диаметром 50 мм.
Схема простого металлоискателя своими руками

Теперь приклеиваем этот круг между дисками. Сначала я пытался использовать суперклей, но он ничего не клеил. Поэтому места склеивания на дисках пришлось пошкрябать, чтобы сделать поверхность шершавей, и вместо суперклея я использовал термоклей. Теперь начинаем наматывать проволоку на картонку. Нужно намотать 315 витков. После того, как намотаете, концы катушки припаяйте к тем двум проводам, которые выводили раньше (у меня они черные). На этом изготовление металлоискателя окончено. Для него осталось сделать лишь ручку.
Плата получилась очень компактная и даже вместе с кроной влезет практически в любой корпус. Можно взять толстую ПВХ трубу, один конец отрезать под 45 градусов, и к нему приклеить катушку. А схему и крону поместить в саму трубу. Как только вы вставите батарейку, зуммер начнет пищать, и когда катушка окажется над металлом, зуммер начнет пищать иначе, думаю, вы сразу поймете.
Схема простого металлоискателя своими руками
