Усилитель на TDA2822

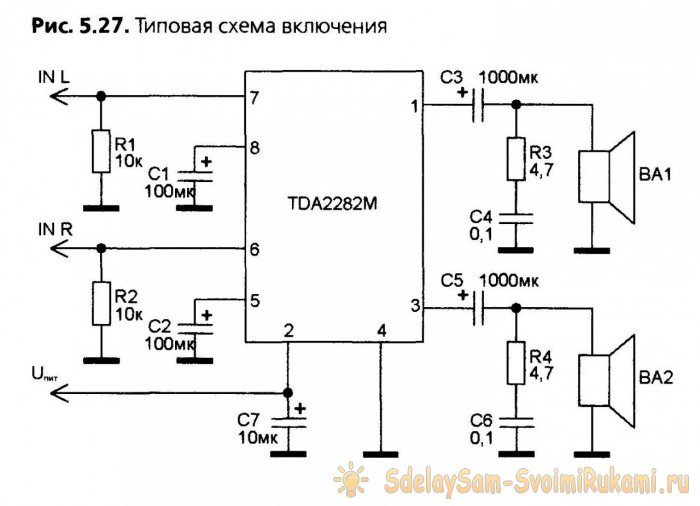

Привет, друзья. Сегодня я расскажу, как сделать маленький усилитель мощности на микросхеме tda2822m. Вот схема, которую я нашел в datasheet микросхемы. Мы будем делать стерео усилитель, то есть будут два динамика – правый и левый каналы.

Схема усилителя

Простой усилитель на TDA2822

Нам понадобятся:
  • Микросхема TDA2822m.
  • Резистор 4,7 Ом (2 шт.).
  • Резистор 10 Ком (2 шт.).
  • Конденсатор 100 МкФ (2 шт.).
  • Конденсатор 10 МкФ.
  • Конденсатор 1000 МкФ (2шт.).
  • Конденсатор 0,1 МкФ (2 шт.).
  • Динамик (около 4 Ом и 3 Ватт) (2 шт.).

Сборка усилителя


Собирать схему будем на чем-то среднем между навесным монтажом и печатной платой. В качестве платы будет служить отрезок картона, на него будем крепить все детали.
Для радиодеталей с помощью булавки проделываем отверстия под ножки. В большинстве случаем ножки будут в роли дорожек, которыми разведем всю схему. Первое, что вставляем – это сама микросхема, далее к самой первой ножке припаиваем плюсовую ножку конденсатора на 1000 мкФ.
Простой усилитель на TDA2822[center]Простой усилитель на TDA2822

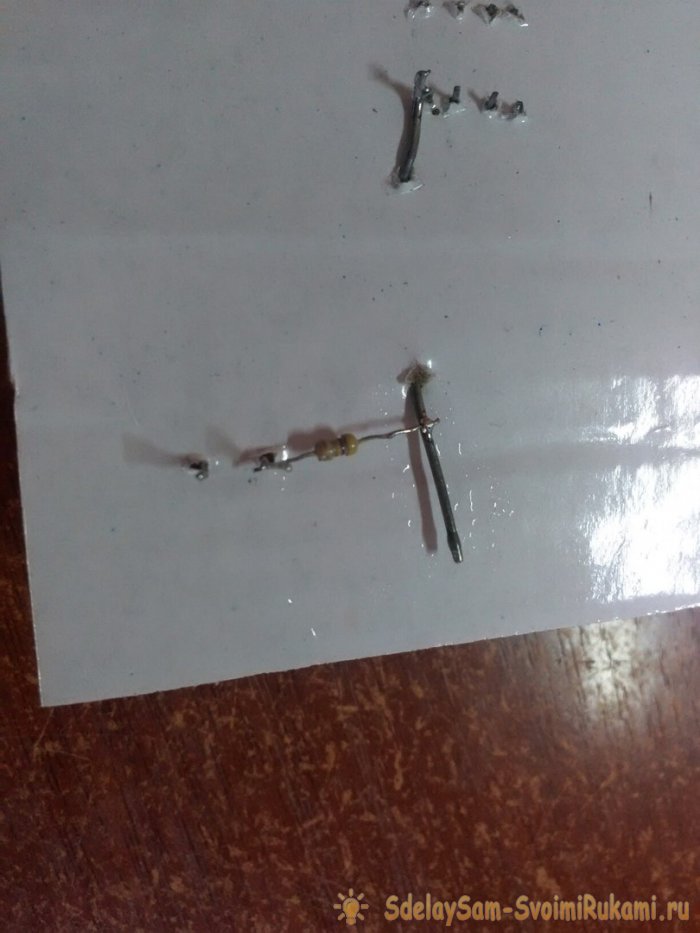

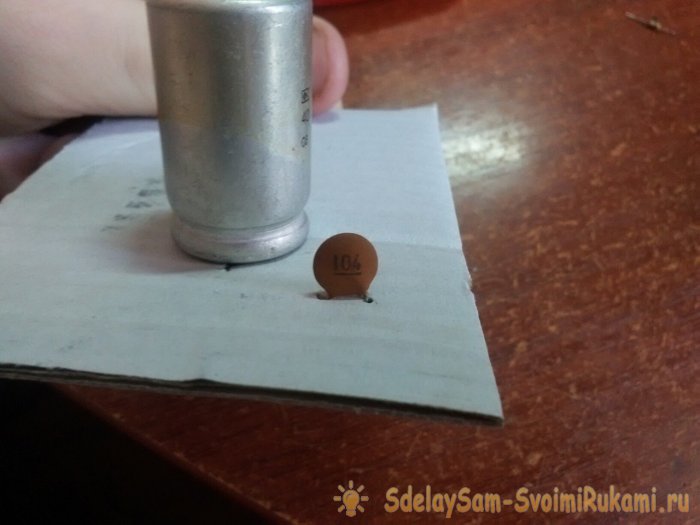

Далее к минусовой ноге припаиваем резистор на 4,7 Ом, а к нему конденсатор на 0,1 мкФ (у конденсатора маркировка 104). Также к минусовой ноге конденсатора на 1000 мкФ припаиваем провод, к нему пойдет один из динамиков.
Простой усилитель на TDA2822

Простой усилитель на TDA2822

Все тоже самое делаем с третьей ножкой микросхемы.
Далее припаиваем ко второй ножке микросхемы плюсовую ногу конденсатора на 10 мкФ и провод, который будет плюсом питания.
К пятой и восьмой ножкам микросхемы припаиваем плюсовые ноги конденсаторов на 100 мкФ.
Простой усилитель на TDA2822

К шестой и седьмой ногам микросхемы припаиваем два провода – это правый и левый каналы (шестой – правый, седьмой – левый). Также припаиваем два резистора на 10 ком. Вот тут у меня возникла проблема. Нашелся всего один резистор на 10 ком. Идти в магазин ради одного резистора неразумно, поэтому пришлось вспомнить кое-что из уроков физики. А именно, как рассчитать сопротивление при подключении двух резисторов параллельно. Вот так выглядит формула:
Простой усилитель на TDA2822

Но данная формула работает только с двумя резисторами, если их больше формула не подойдет. Резисторы на 20 и 24 ком у меня нашлись, это какие-то старые советские резисторы.
Простой усилитель на TDA2822

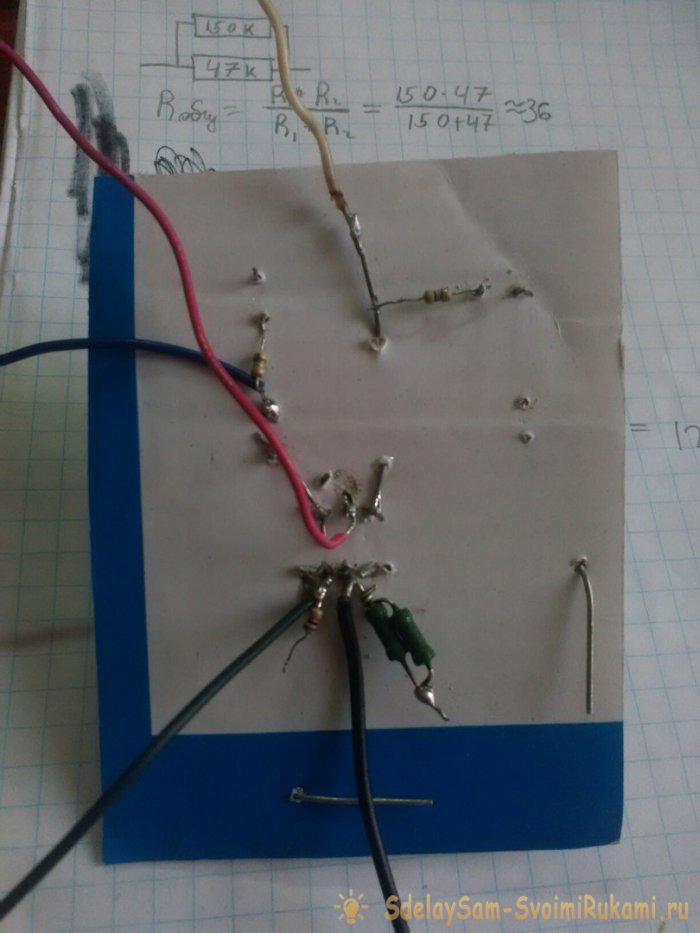

На этом почти все готово. Осталось разобраться с землей, она же будет минусом питания. Все оставшиеся ножки от конденсаторов на 100; 10; 0,1 мкФ, а также от резисторов на 10 ком нужно соединить в один пучок. Я соединил всю землю на ножке конденсатора на 100 мкФ, в некоторых местах пришлось соединять проводами. Земля, также 4 нога микросхемы.
Простой усилитель на TDA2822

Также землей будут минусы динамиков. Теперь припаиваем джек на 3,5 мм. Медный провод это земля, красный – это правый канал припаиваем к шестой ноге микросхемы (к проводу, который вывели ранее), синий – это левый канал, припаиваем к седьмой ноге.
Простой усилитель на TDA2822

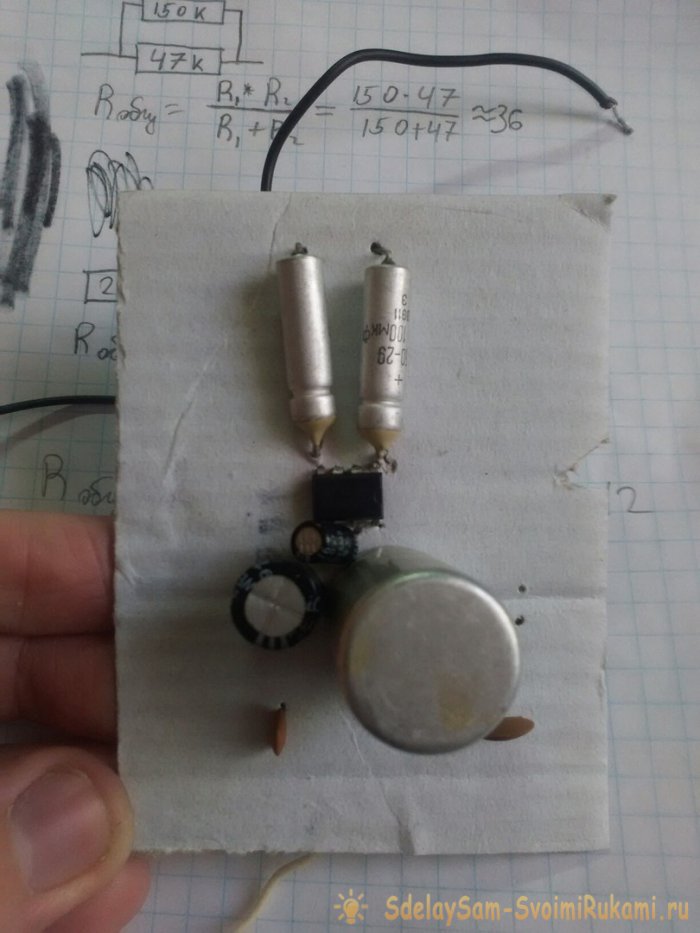

Плюс каждого динамика подключаем к минусовой ноге конденсаторов на 1000 мкФ. Минусы динамиков паяем к общей земле. Плюс питания – это провод от второй ноги микросхемы, как я говорил ранее, минус питания это земля. На этом изготовление схемы окончено. Обрежем картонку, если важна компактность схемы, то картонку изначально нужно взять поменьше, так как элементов на схеме немного.
Простой усилитель на TDA2822
