Как-то понадобился блок с фиксируемым напряжением под различные приборы. Делать такой с плавной регулировкой сложно, да еще и выставлять вращением ручки потенциометра каждый раз нужное напряжение не совсем удобно. Тогда решил сделать простой источник с тремя выходными напряжениями 5В, 9В, и 12В на распространенных микросхемах-стабилизаторах.

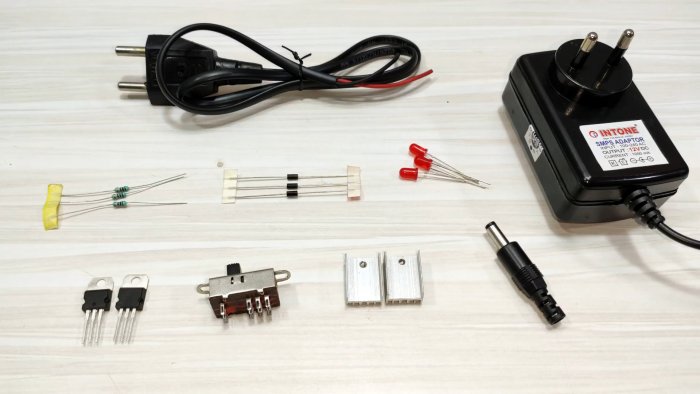

Понадобится
- Источник с постоянным напряжением 12 В - http://ali.pub/5evc1t
- Микросхема-стабилизатор L7805CV - http://ali.pub/5itu7a
- Микросхема-стабилизатор L7809CV - http://ali.pub/5itu9f
- Переключатель на три положения - http://ali.pub/5itu5j
- Светодиоды 3 штуки - http://ali.pub/5itu28
- Резисторы 1 кОм - http://ali.pub/5h6ouv
- Диоды 1N4007 - http://ali.pub/5ibgk8

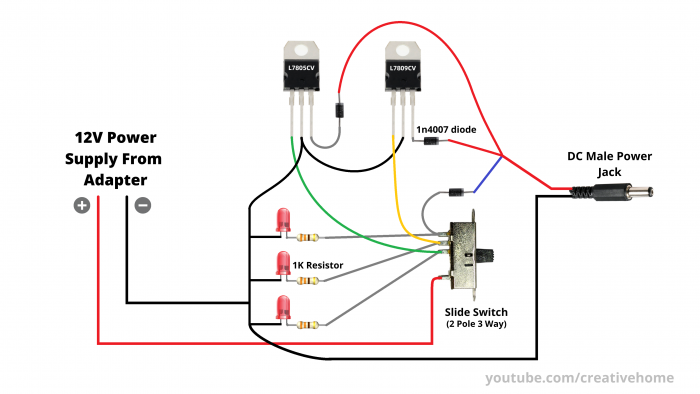

Схема блока питания на 3 напряжения
Источник готовый выдает 12 В. Если нужно получить 5 или 9, то переключатель пропускает выход через соответствующие микросхемы. Светодиоды сигнализирует о выбранном напряжении.
Изготовление корпуса для блока
Корпус блока изготовлен из канализационных труб. Как это подробно сделать описано тут - https://sdelaysam-svoimirukami.ru/6717-kak-iz-pvh-truby-sdelat-korpus-dlja-jelektroniki.html

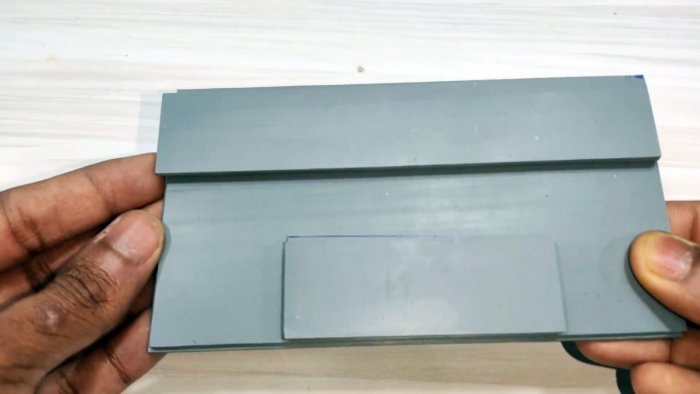

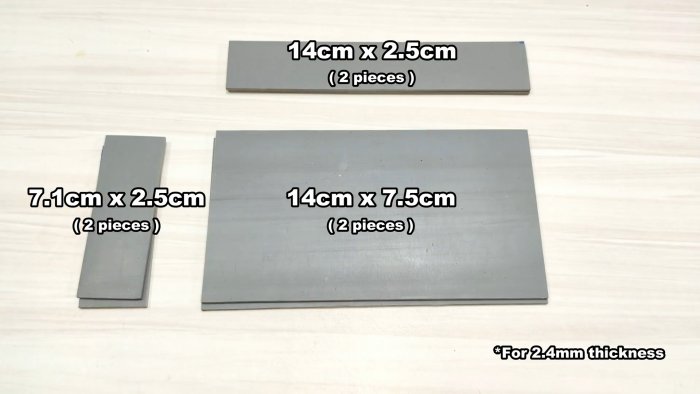

ПВХ пластик нарезается на заготовки корпуса:

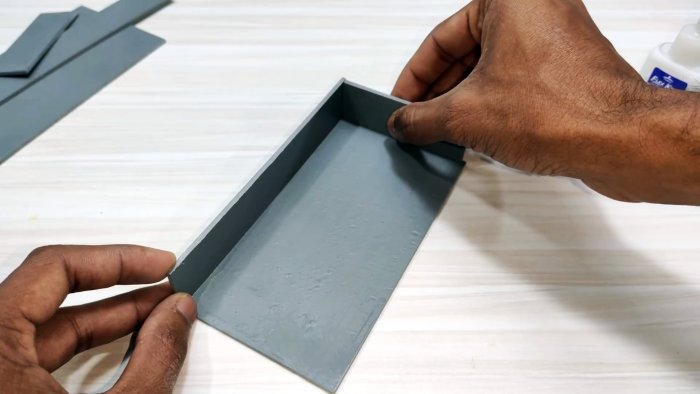

Затем, при помощи суперклея стороны приклеиваются друг к другу.

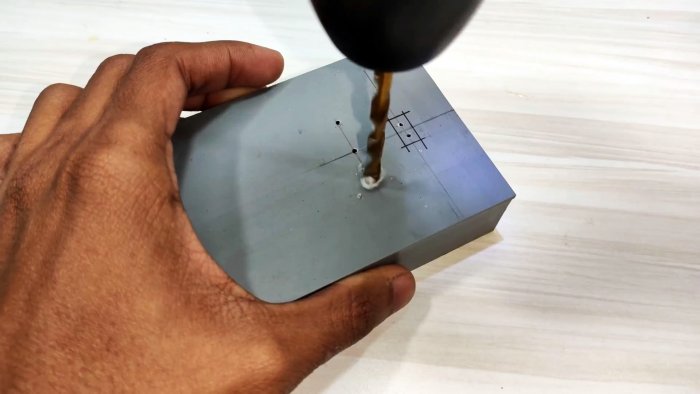

В корпусе сверлятся отверстия под входящие и выходящие провода, светодиоды, переключатель.

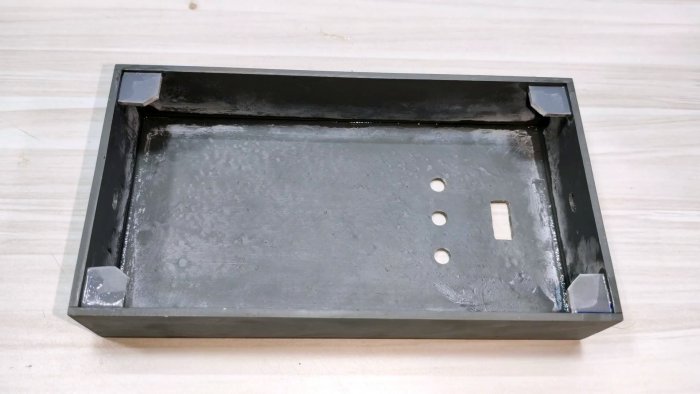

По углам приклеиваются ушки, чтобы было к чему крепить крышку.

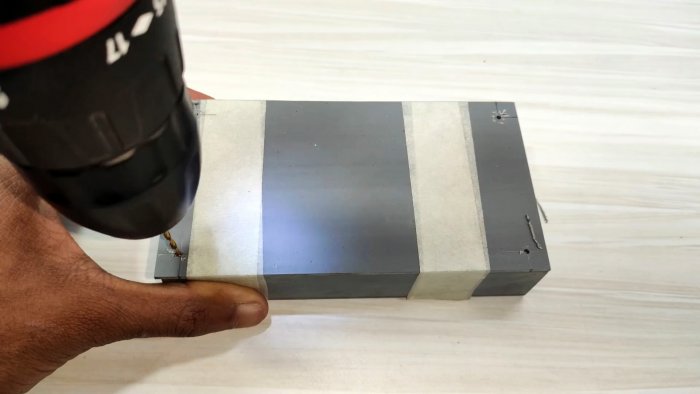

Крышку приматываем малярным скотчем и сверлим отверстия по углам, пронзая саму крышку и ушки.

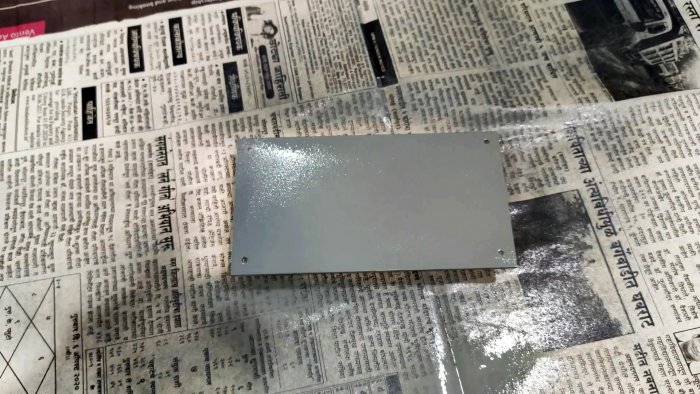

Красим получившееся изделие с одной стороны.
Сборка простого источника питания на 3 напряжения

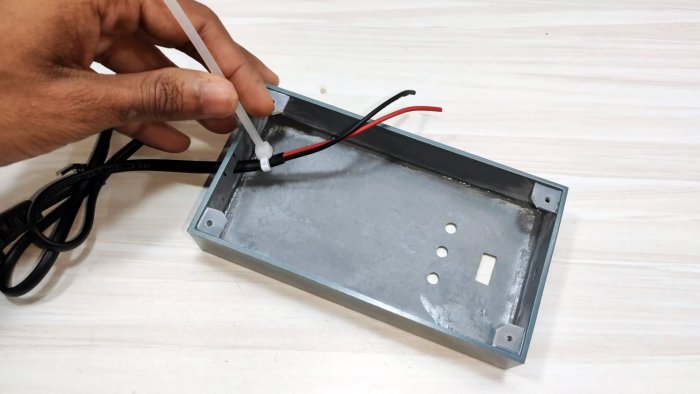

Переходим к сборке блока. Пропускаем сетевые провода и фиксируем нейлоновой стяжкой.

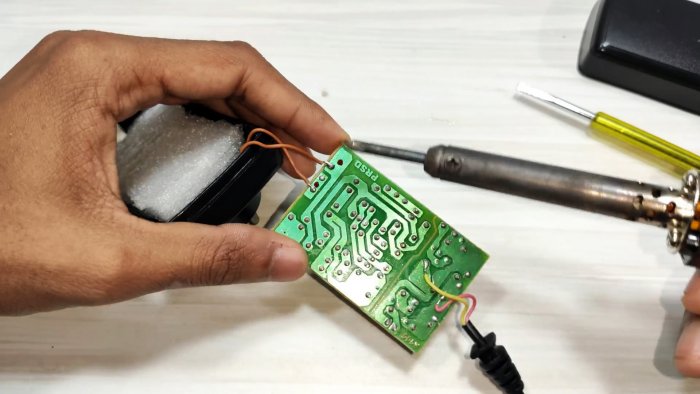

Разбираем блок с фиксированным напряжением и берем плату.

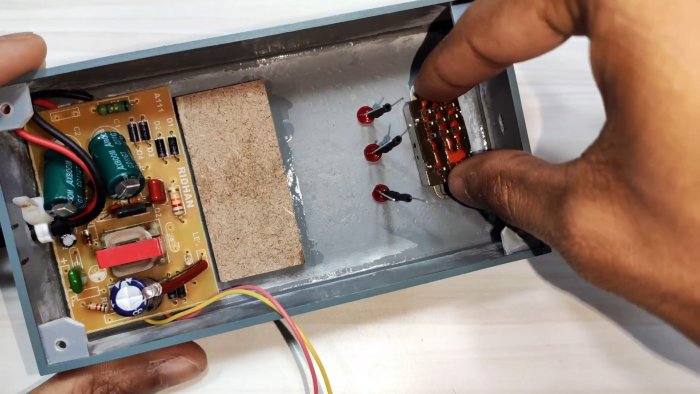

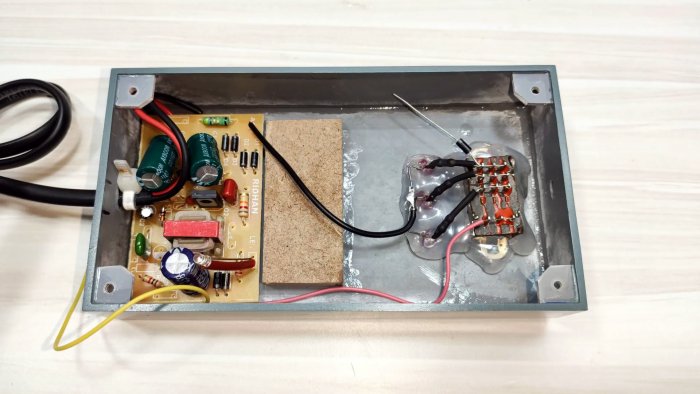

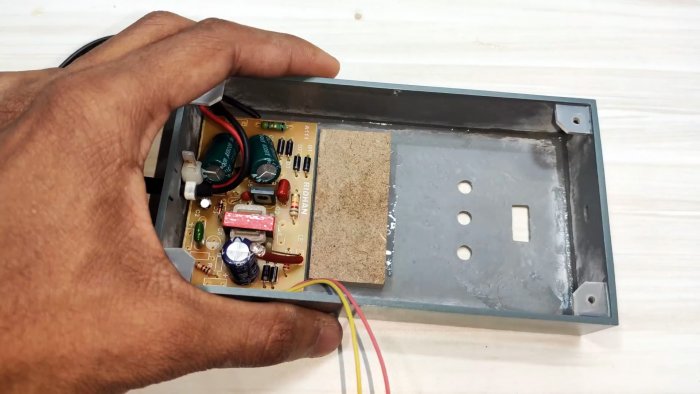

Плату вклеиваем в новый корпус на двухсторонний скотч. Также приклеиваем площадку для микросхем.

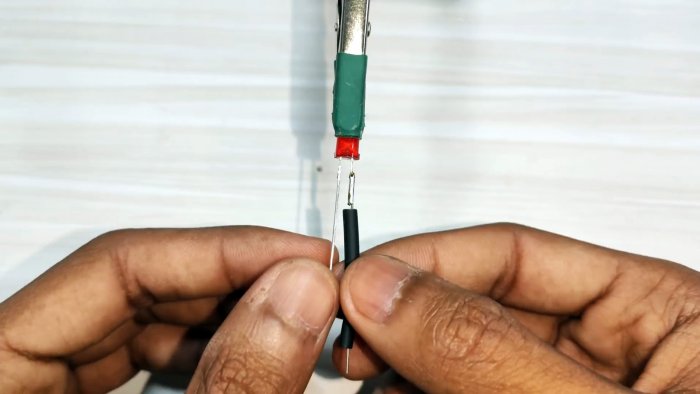

К трем светодиодам припаиваем резисторы и изолируем термоусадкой.
Вклеиваем светодиоды в корпус и переключатель.
Для надежности все можно залить горячим клеем. Припаиваем контакты от светодиодов согласно схемы.

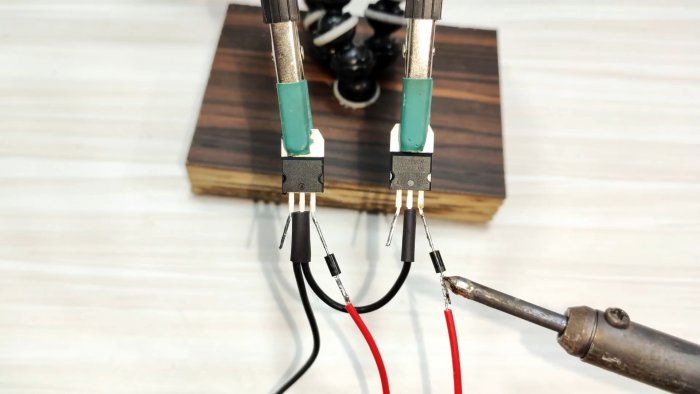

Припаиваем провода и диоды к микросхемам.
Микросхемы устанавливаем на радиаторы, прикручиваем к площадке. Вывода припаиваем как в схеме.
Закрываем заднюю крышку и фиксируем саморезами.

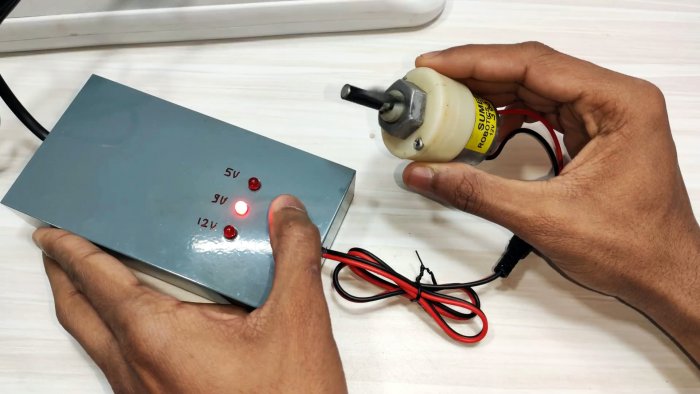

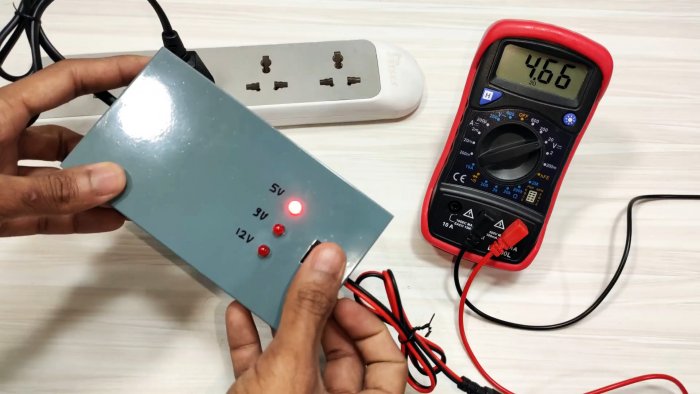

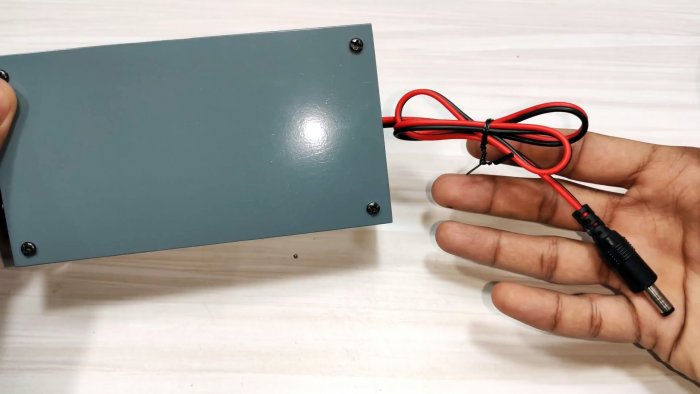

Источник готов к использованию.
То что микросхемы скрыты внутри опасаться не стоит. Каждая такая микросхема имеет защиту по току и по температуре. При превышение 70 градусов Цельсия она просто отключится до ее остывания.
