Переделка мультиметра на li-ion с зарядкой

Большинство радиолюбителей, в том числе и я, сталкивались с такой проблемой как оставить включенном на некоторое время мультиметр и забыть про него, что в итоге приводит к частой замене кроны из-за низкого разряда. В этом случае, решить эту проблему с питанием, не составит большого труда.

Материалы и инструмент


Материалы:

Переделка мультиметра на li-ion с зарядкой

Инструменты:
  • Паяльник (припой, флюс).
  • Клей.
  • Нож.


Переделка мультиметра

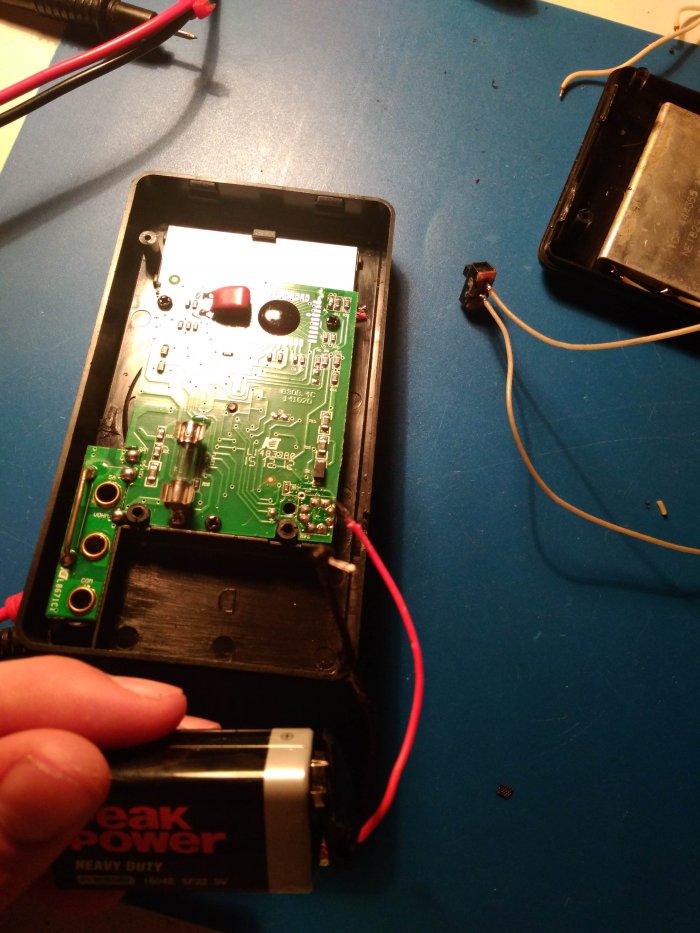

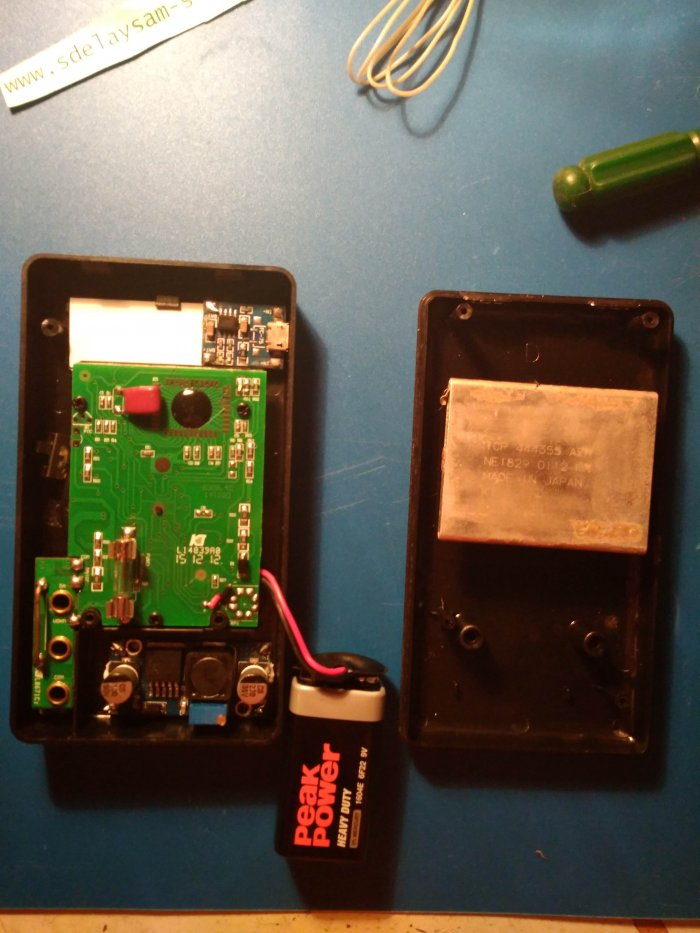

Для начала я разобрал мультиметр, и определился с расположением компонентов в корпусе.
Переделка мультиметра на li-ion с зарядкой

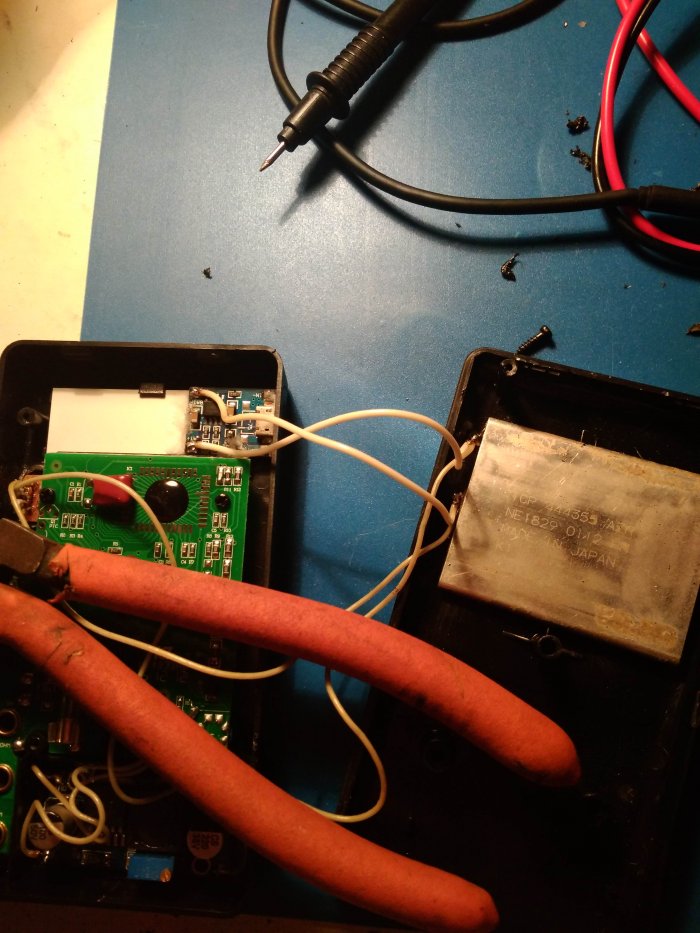

На самой крышке, при помощи бокорезов я срезал выступающую часть, на которой в дальнейшем будет крепиться аккумулятор.
Переделка мультиметра на li-ion с зарядкой

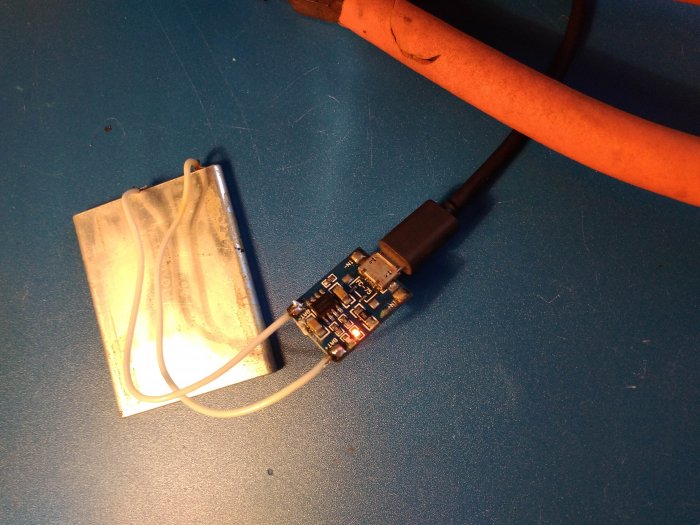

Предварительно аккумулятор нужно зарядить до полного заряда, сделал я это при помощи того же контроллера.
Переделка мультиметра на li-ion с зарядкой

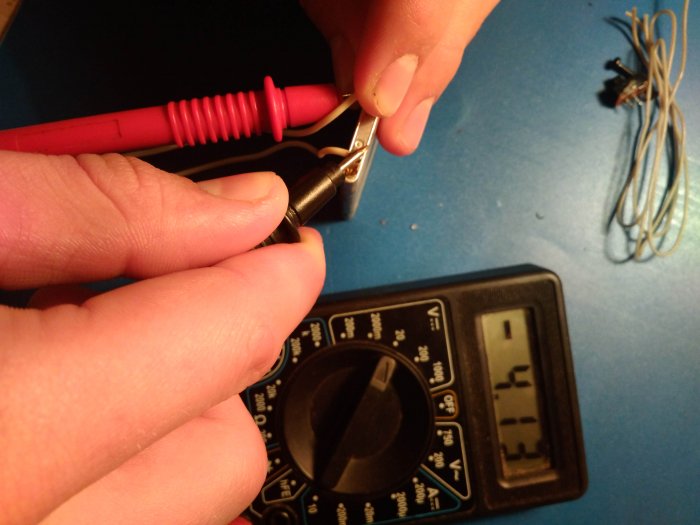

Напряжение на заряженном аккумулятор должно быть около 4.2 вольт. Аккумулятор желательно взять с хорошей ёмкостью, в моём случае он на 1100 mah.
Переделка мультиметра на li-ion с зарядкой

К аккумулятору я припаял провода «+» и «-», паять нужно очень быстро, так как перегревать аккумуляторы нельзя.
Переделка мультиметра на li-ion с зарядкой

Затем я зачистил крышку и приклеил к ней аккумулятор на термо-клей.
Переделка мультиметра на li-ion с зарядкой

Плюсовой или минусовой провод я припаял к входу на преобразователь .
Переделка мультиметра на li-ion с зарядкой

А любой из оставшихся проводков я припаял к одному из контактов выключателя, а от выключателя уже припаялся к аккумулятору. Выключатель нужен для того что бы преобразователь не работал в холостом режиме.
Переделка мультиметра на li-ion с зарядкой

Далее я настроил напряжение на преобразователе, которое должно составить не мене 9 вольт.
Переделка мультиметра на li-ion с зарядкой

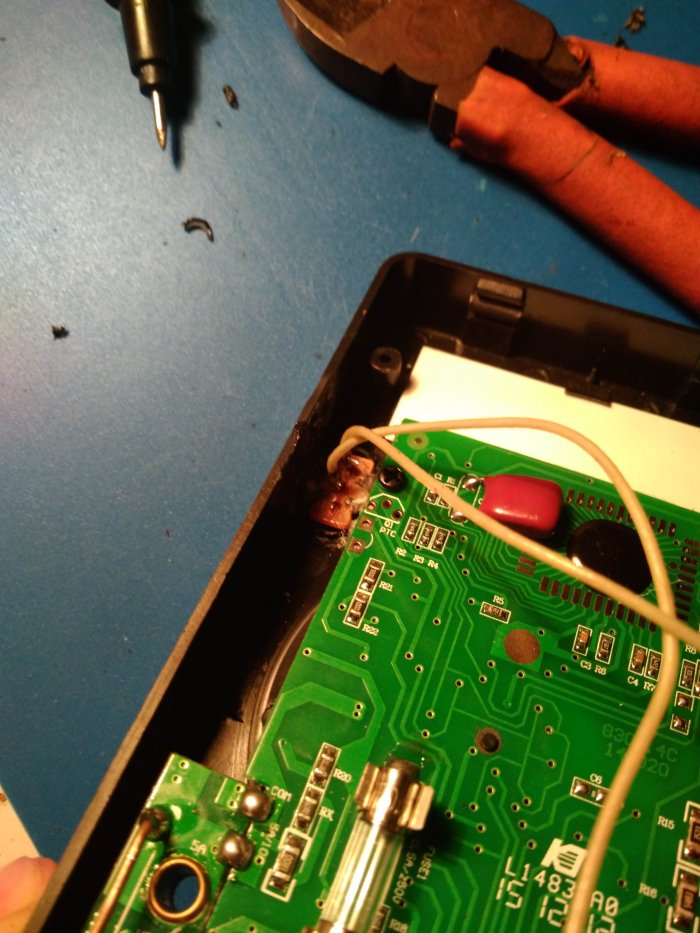

Затем я отпаял штатные провода питания от платы.
Переделка мультиметра на li-ion с зарядкой

Вместо штатных проводков я припаял выход преобразователя, соблюдая полярность.
Переделка мультиметра на li-ion с зарядкой

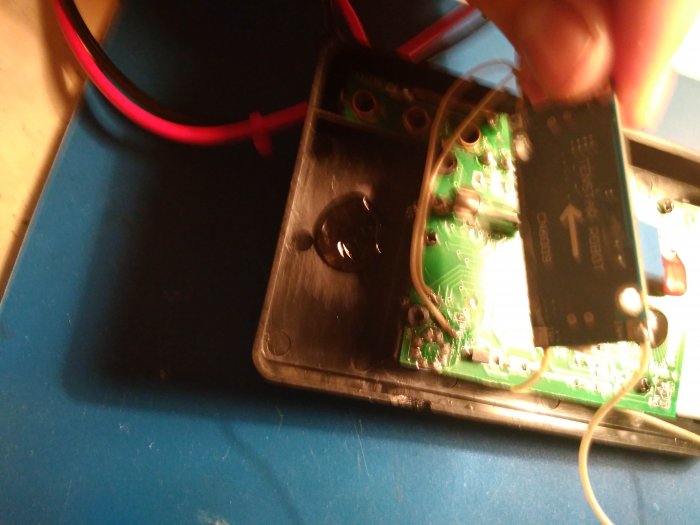

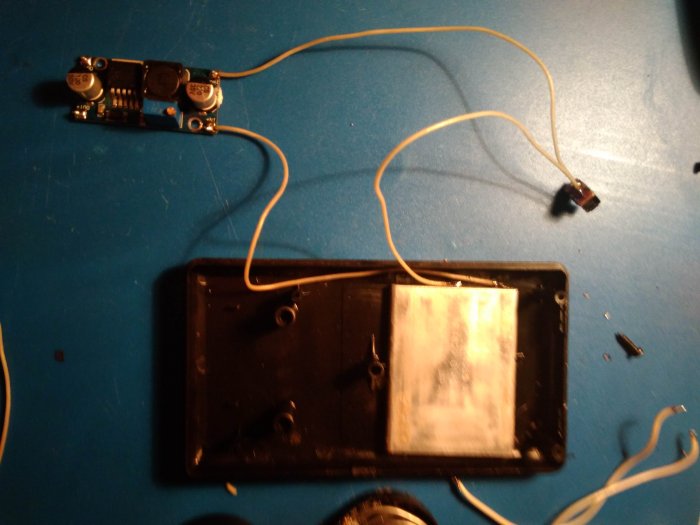

Затем я приклеил преобразователь, в то место где ранее была крона.
Переделка мультиметра на li-ion с зарядкой

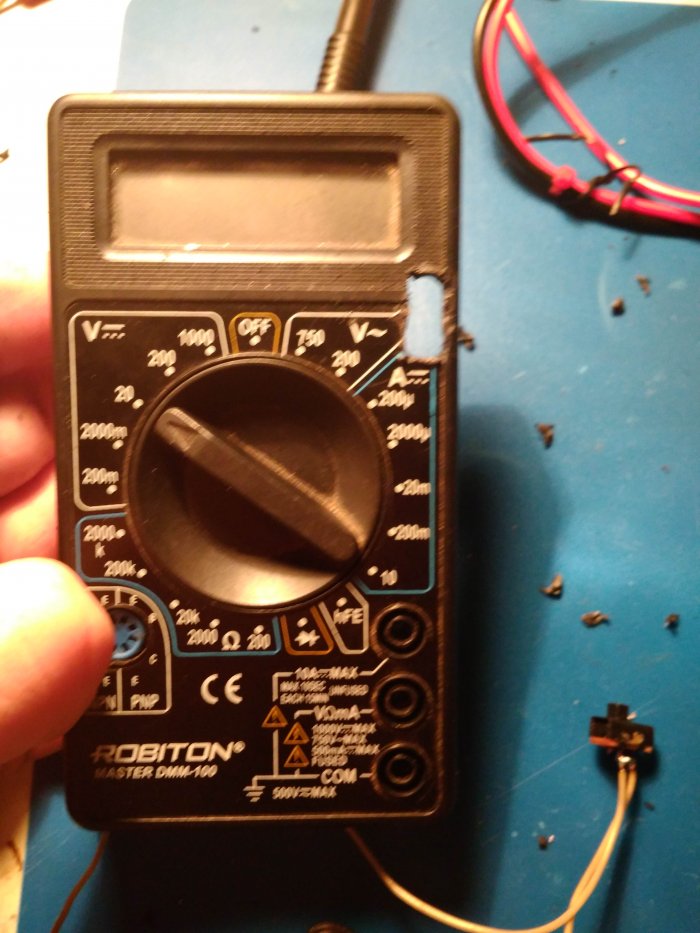

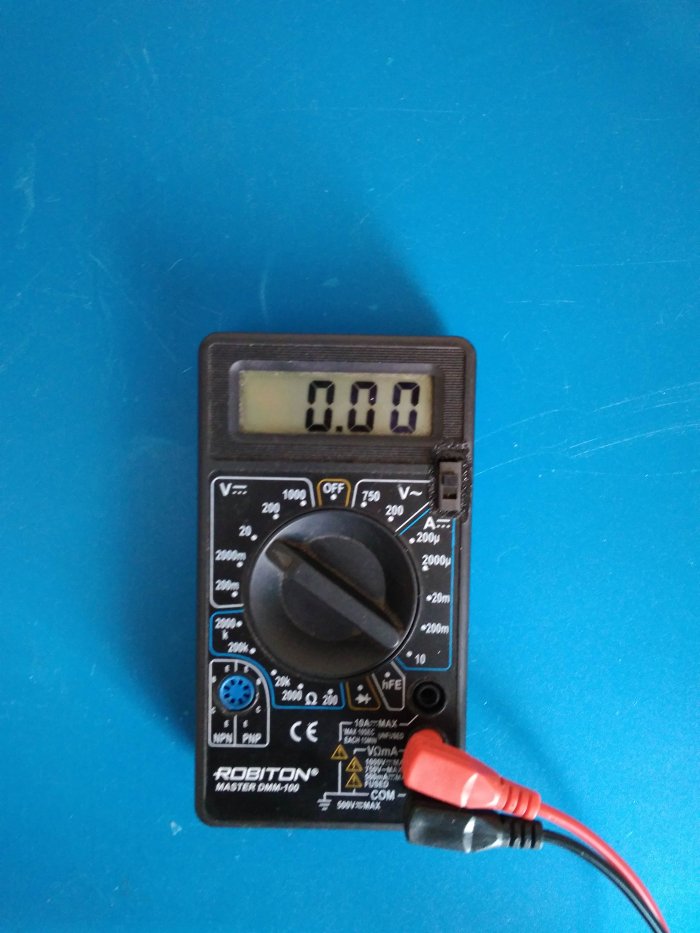

На лицевой панели я установлю выключатель, для него я вырезал вот такое окошко. Выключатель можно установить и с боку, но это будет не удобно.
Переделка мультиметра на li-ion с зарядкой

Далее я приклеил его на секундный клей.
Переделка мультиметра на li-ion с зарядкой

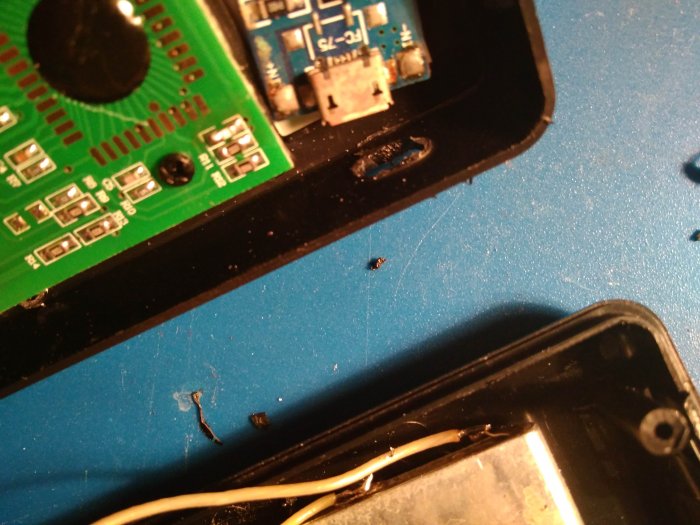

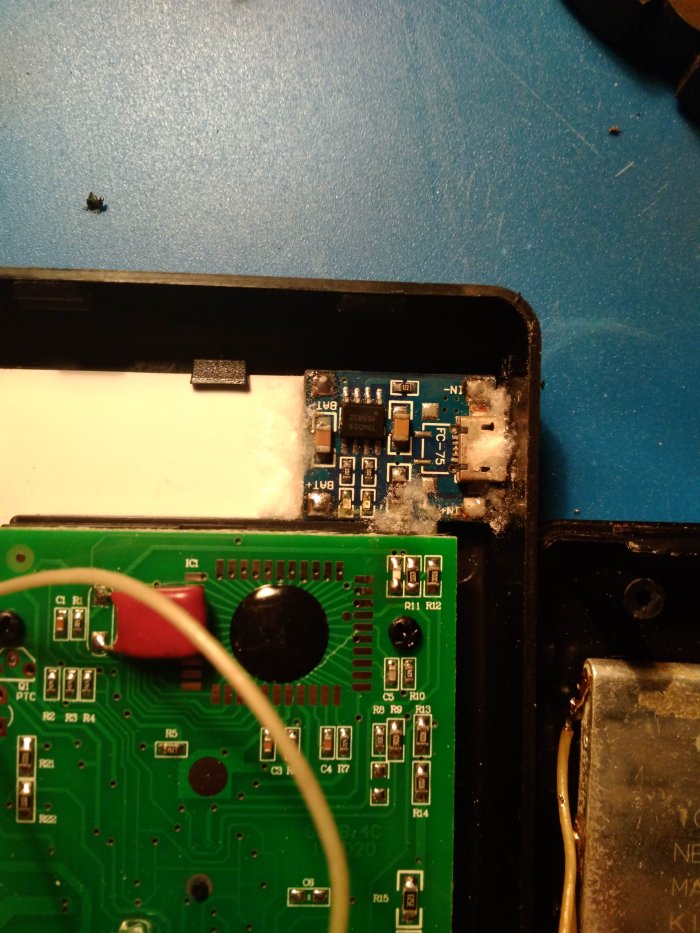

Рядом с дисплеем я проделал отверстие для платы зарядки аккумулятора, и ещё лучше было бы сделать отверстие для индикации.
Переделка мультиметра на li-ion с зарядкой

Контроллер я так же приклеил на секундный клей с добавлением соды.
Переделка мультиметра на li-ion с зарядкой

Параллельно от контроллера я припаял провода к аккумулятору.
Переделка мультиметра на li-ion с зарядкой

Вот и всё мультиметр с внедрённым аккумулятором готов, и теперь вы лишитесь такой проблемы как замена кроны. И ещё большой плюс в том что если вы например измеряете только одно напряжение, то вам не нужно переключать на режим выкл., так как уже есть встроенный выключатель.
