» » » Замена аккумуляторов шуруповерта
В один прекрасный момент, достав свой шуруповерт из кладовки, я обнаружил, что он не работает. Разрядились аккумуляторы, первым делом подумал я и поставил шуруповерт на зарядку. Но стоило мне подключить зарядное устройство к аккумулятору, оно сразу показывало полный заряд батареи. Я подключил тестер для проверки зарядки и оказалось, что аккумуляторы имею высокое сопротивление, что означало их выход из строя.
Замена аккумуляторов шуруповерта

Пробежавшись по форумам я выяснил, что проблема выхода из строя никелево-кадмиевых батарей, используемых в шуруповертах, отнюдь не новая, а скорее очень распространенная. Вообще, эти аккумуляторы кроме дешевизны – это плюс для производителя, обладают кучей недостатков, которые выявляются при эксплуатации. Это и малый жизненный цикл, и малая емкость, и небольшой ресурс батарей.
Все форумчане, которые сталкиваются с подобной проблемой не задумывая смело меняют никелево-кадмиевые аккумуляторы на литии-ионные, что собственно сделаю и я. Пусть они будут дороже, зато шуруповерт будет работать гораздо дольше и больше.

Замена аккумуляторов шуруповерта


Не долго думая, я приобрел 18650 литии-ионные аккумуляторы. Так как шуруповерт у меня 18-ти вольтовый, а одна батарея выдает 3,7 В, следовательно, мне понадобилось 5 штук. 5х3,7=18,5 В – то что нужно.
Также я купил батарейные отсеки, один на две батареи, другой на три. Подключил все последовательно. Вытащил старые батареи и заменил их на новые.
Замена аккумуляторов шуруповерта

Замена аккумуляторов шуруповерта

Замена аккумуляторов шуруповерта

Замена аккумуляторов шуруповерта

Замена аккумуляторов шуруповерта

Замена аккумуляторов шуруповерта

На этом можно бы было подвести итог, но как оказалось я совершил ужасную ошибку. Дело в том, что литии-ионные нельзя ни в коем случае так же заряжать как старые аккумуляторы! Это даже опасно, так как они могут просто на просто взорваться.
Как же тогда быть? Все не так уж сложно – нужен контроллер зарядки для литии-ионных аккумуляторов.
Литии-ионные батареи очень чувствительны к перезаряду, к разряду ниже нормы – все эти факторы быстро выводят их из строя. Это, пожалуй, главный их минус. Но от него просто избавиться, используя контроллер, который возьмёт на себя все функции контроля и ограничения опасных режимов и сделает эксплуатацию батареи на качественном уровне.
Ссылки на покупку:

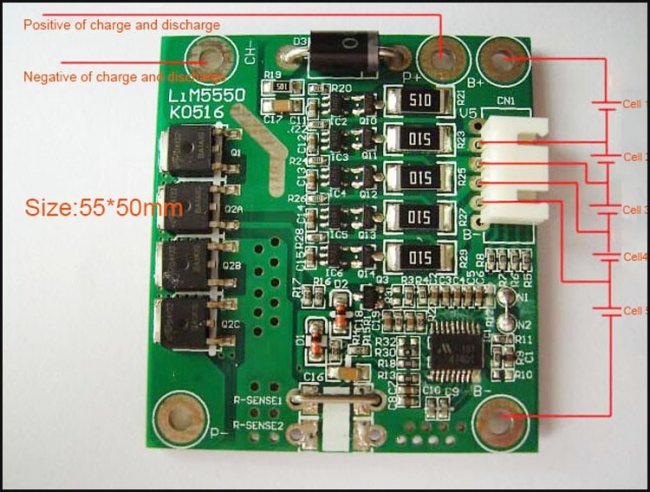

Схема подключения контроллера зарядки


Замена аккумуляторов шуруповерта

Батареи так же включены последовательно, за исключением того, что к каждому соединению между батареями к контроллеру выводится контакт. В результате этого контроллер контролирует состояние каждой батареи и не дает ей перезарядиться в цепи.
Я собрал схему. Все работает отлично.
Замена аккумуляторов шуруповерта

Замена аккумуляторов шуруповерта

Замена аккумуляторов шуруповерта

Замена аккумуляторов шуруповерта

Видео проверки

Сборка аккумулятора шуруповерта


Так как добавился контроллер, от батарейных отсеков пришлось отказаться, так как место катастрофически не хватало. Ну это к лучшему, так как шуруповерт подвержен вибрации, а не плотный контакт мог не очень хорошо сказаться в дальнейшем…
Я решил спаять аккумуляторы между собой. Вообще литии-ионные батареи очень бояться перегрева и соединять их нужно контактной сваркой. Но у меня ее нет. Поэтому я спаял все паяльник. Если вы будете делать подобное, то учите: используйте только мощный паяльник ватт на 40-60. Пайку производите с кислотой или активным флюсом. И ни в коем случае не паяйте одно соединение больше секунды. Если с первого раза не получилось, лучше подождите минут пять и заново повторите.
В итоге я сделал так:
Замена аккумуляторов шуруповерта

Спаял схему.
Замена аккумуляторов шуруповерта

Слепил аккумуляторы скотчем и наискось установил их в аккумуляторный отсек шуруповерта.
Замена аккумуляторов шуруповерта

Замена аккумуляторов шуруповерта

Замена аккумуляторов шуруповерта

Зарядка идет.
Замена аккумуляторов шуруповерта

Подпаял все провода к клеммам и получил на выходе обновленный аккумулятор для своего старенького шуруповерта, который, надеюсь, прослужит мне не один год.
Ссылки на покупку:
