Привет, друзья! Сегодня мы сделаем простую схему зарядного устройства на тиристорах под названием «Ампериус». Собрать её легко, и она запускается без проблем. Но есть один нюанс, о котором расскажу позже.
Это фазоимпульсное зарядное устройство. Аккумулятор заряжается не постоянным, а пульсирующим током. Такой метод зарядки полезен для аккумулятора: во время зарядки происходит не только зарядка, но и небольшое восстановление, десульфатация. Сульфаты в аккумуляторе нам не нужны, поэтому такой способ зарядки хорош.
Простое зарядное устройство на тиристорах: схема и особенности

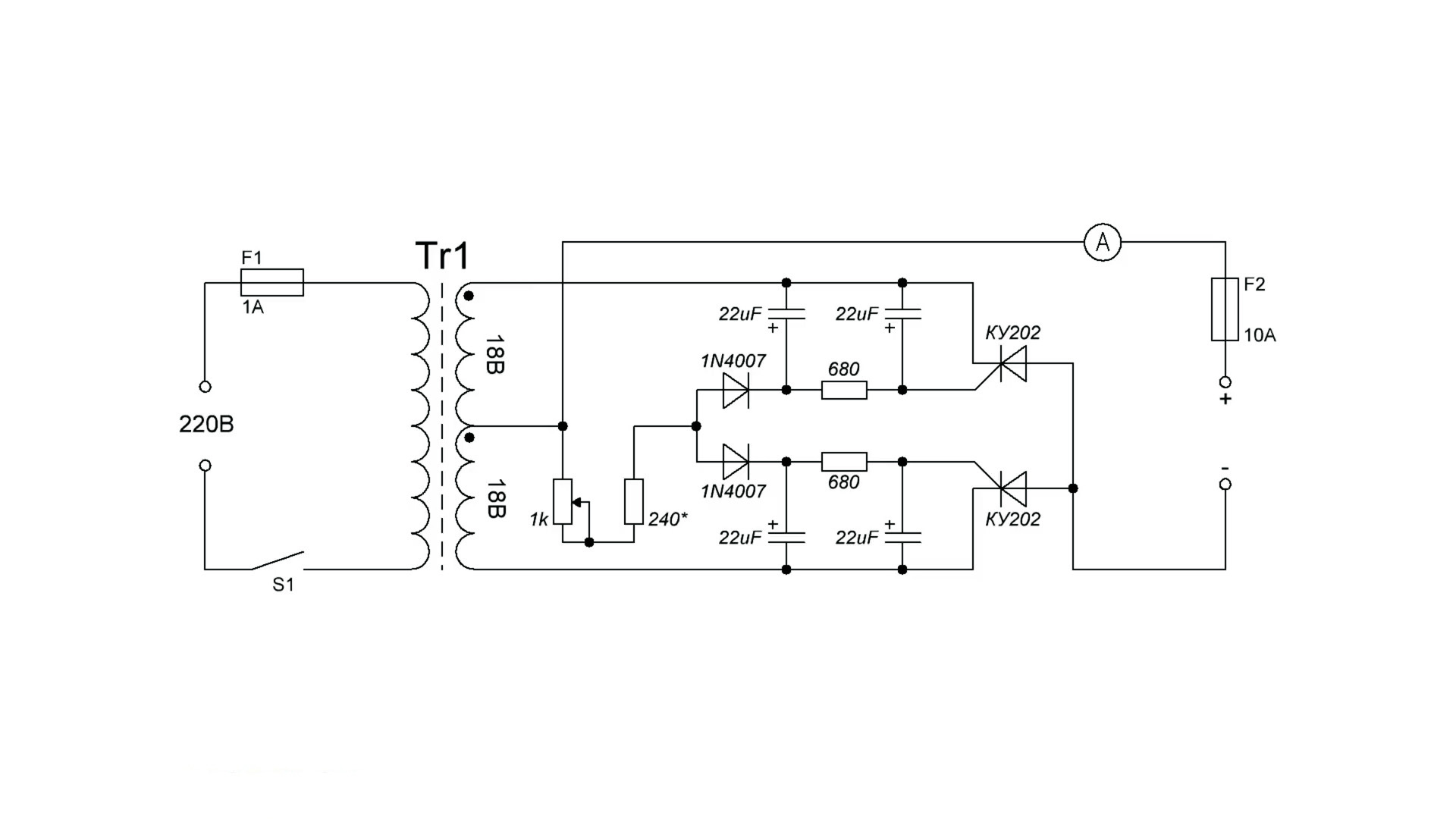

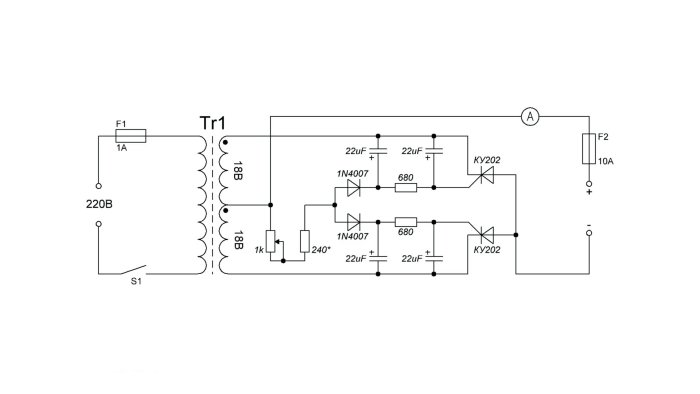

Схема простая: нет микросхем и транзисторов.

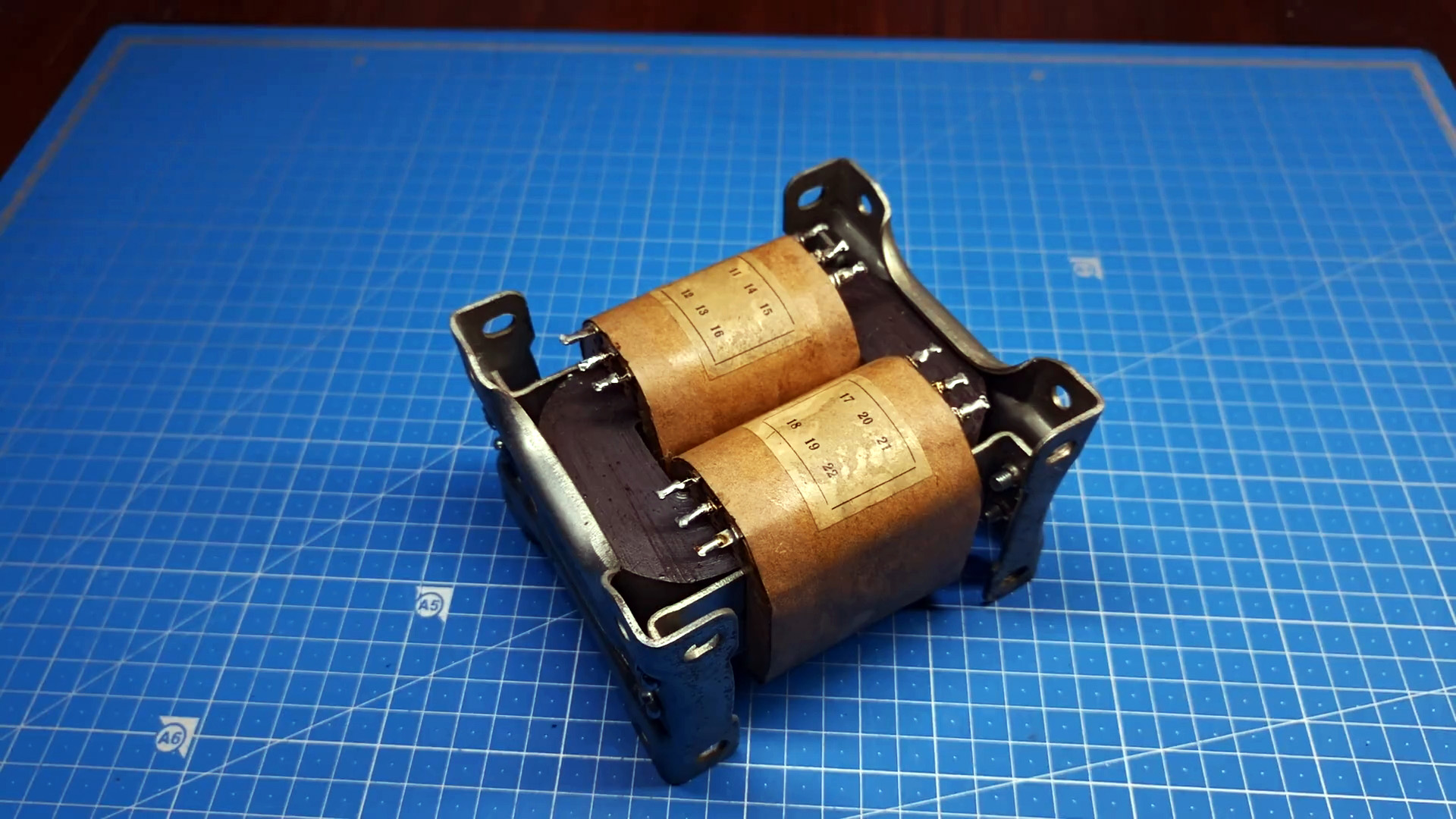

Проблемы могут быть с трансформатором: на нём должны быть две одинаковые обмотки с напряжением 18–20 В. Мой трансформатор имеет обмотки на 20 В, но выходное напряжение завышено. Однако схема работает и от 24 В.
Для этого соединяем обмотки последовательно. Получаем напряжение около 40–45 В. Высокое напряжение нужно из-за двухполупериодного выпрямителя. Вместо классического диодного моста из четырёх диодов здесь используются два диода. Катоды подключены к крайним выводам трансформатора, аноды — вместе. Средняя точка трансформатора — это плюс. Получаем постоянное напряжение 20 В без скачков.
В схеме нет силовых диодов, только два тиристора. Они работают как диоды и как регулирующие элементы. Открывая и закрывая в нужные моменты, мы можем регулировать время подачи тока на нагрузку и его величину.

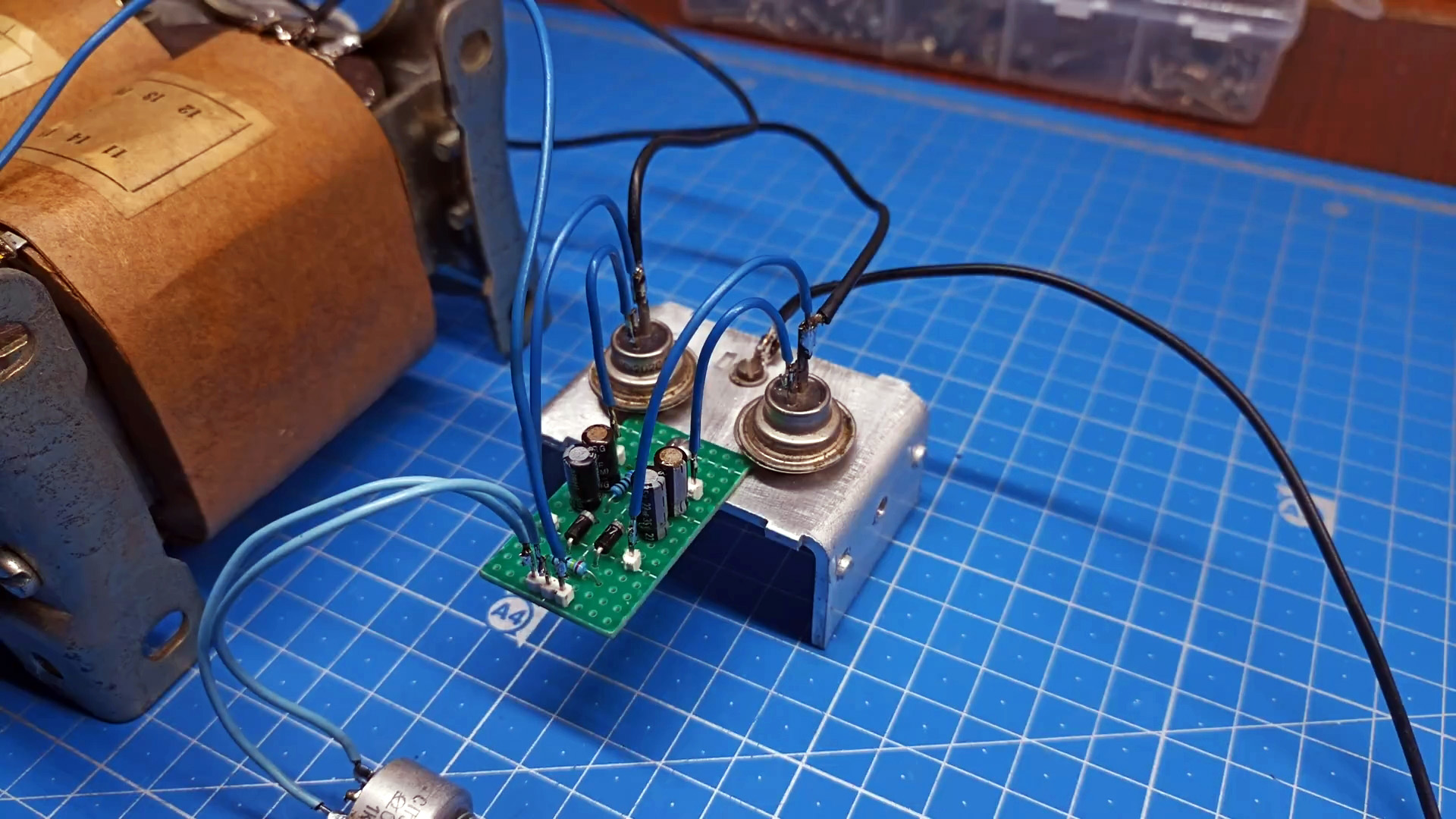

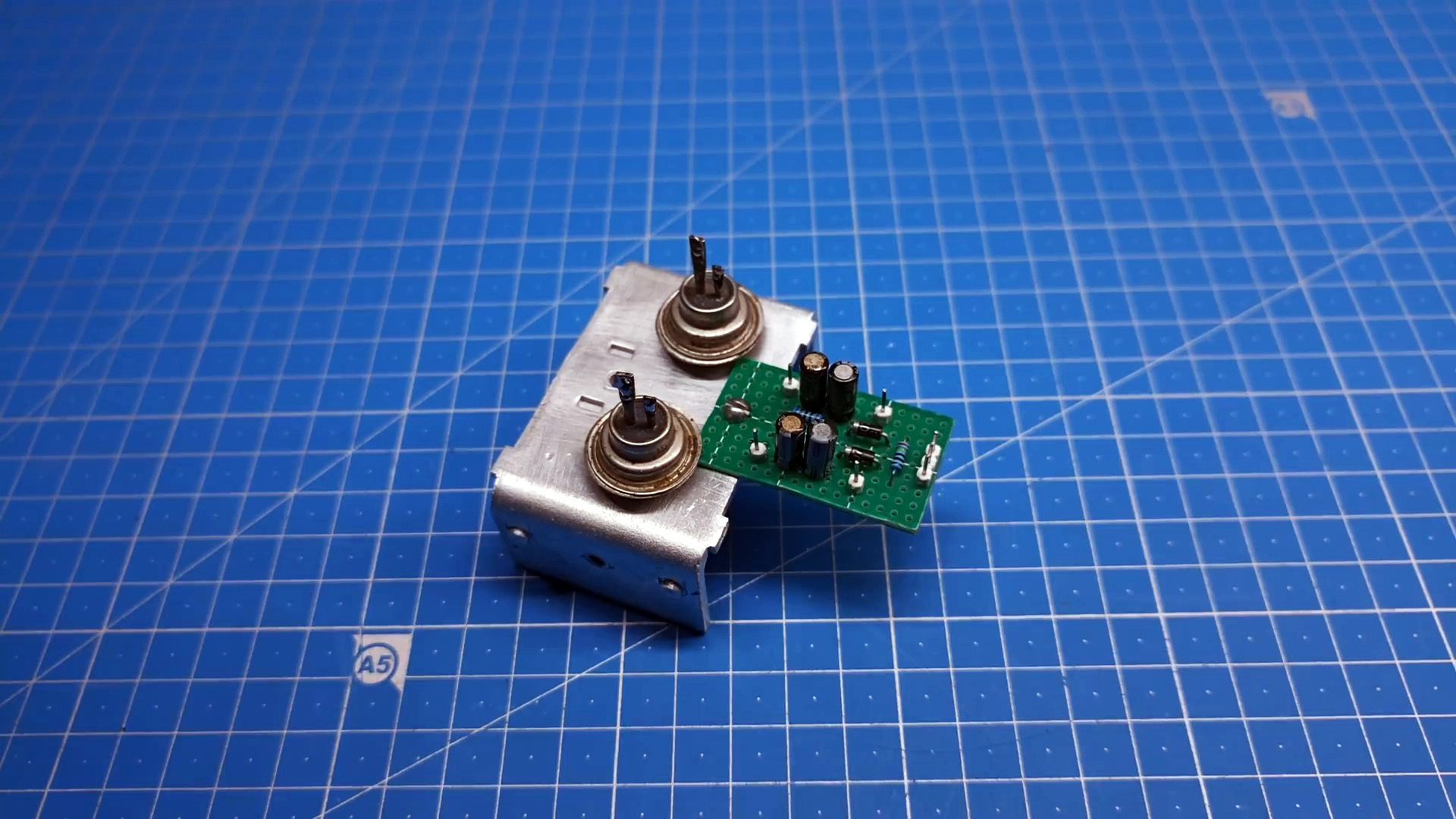

Для сборки схемы нужно немного деталей. Все компоненты можно найти на старых платах.
Как работает схема?

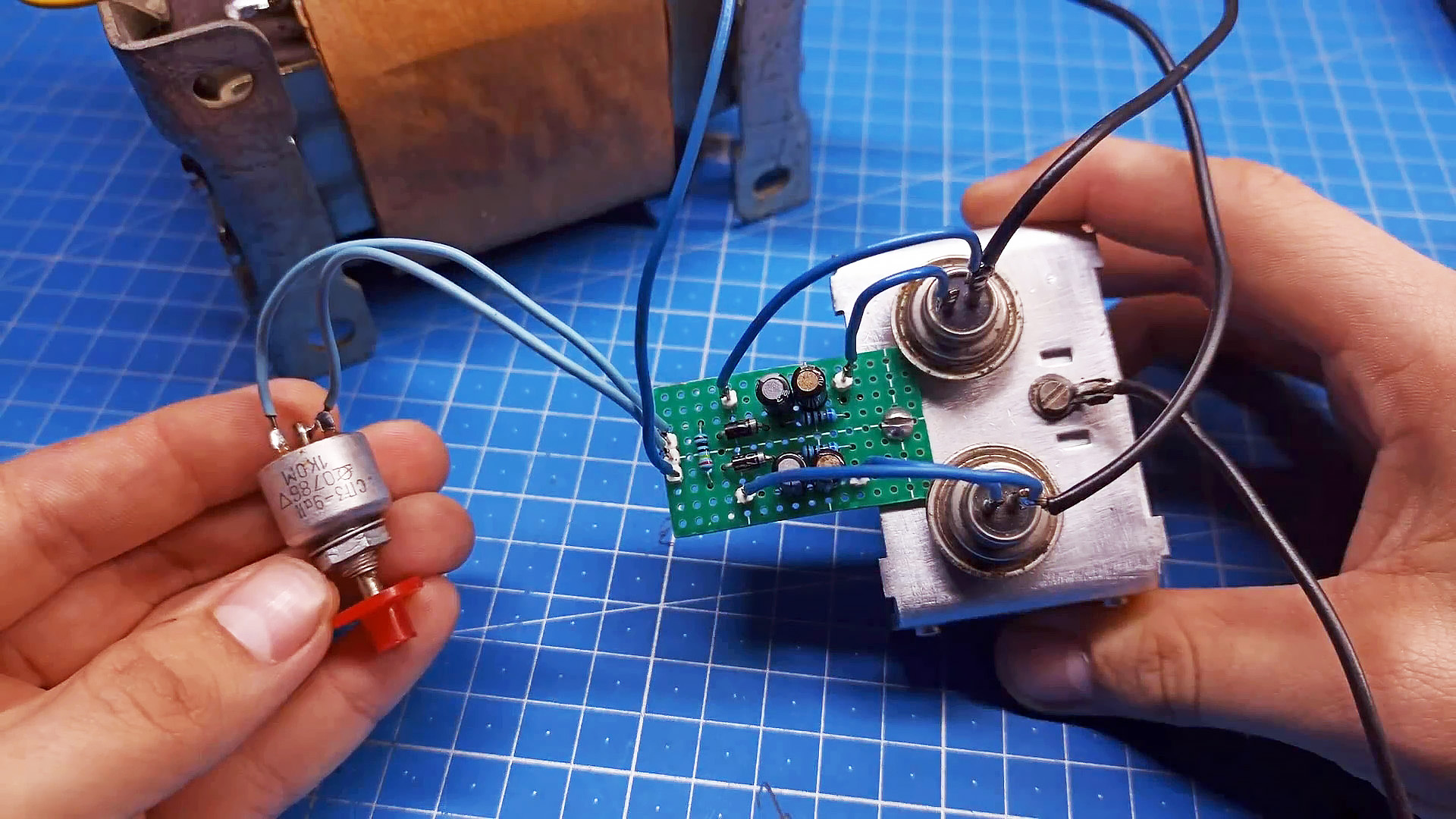

Изменяя сопротивление переменного резистора, мы регулируем время заряда конденсаторов. Когда конденсатор зарядится, этого напряжения хватит для открытия тиристора. Регулируя время заряда конденсаторов, мы контролируем время открытия тиристора. Чем дольше заряд конденсатора, тем меньше мощность на выходе.
При стопроцентной мощности полупериод не обрезается, а при пятидесятипроцентной мощность снижается наполовину. Так работает фазоимпульсная регулировка.

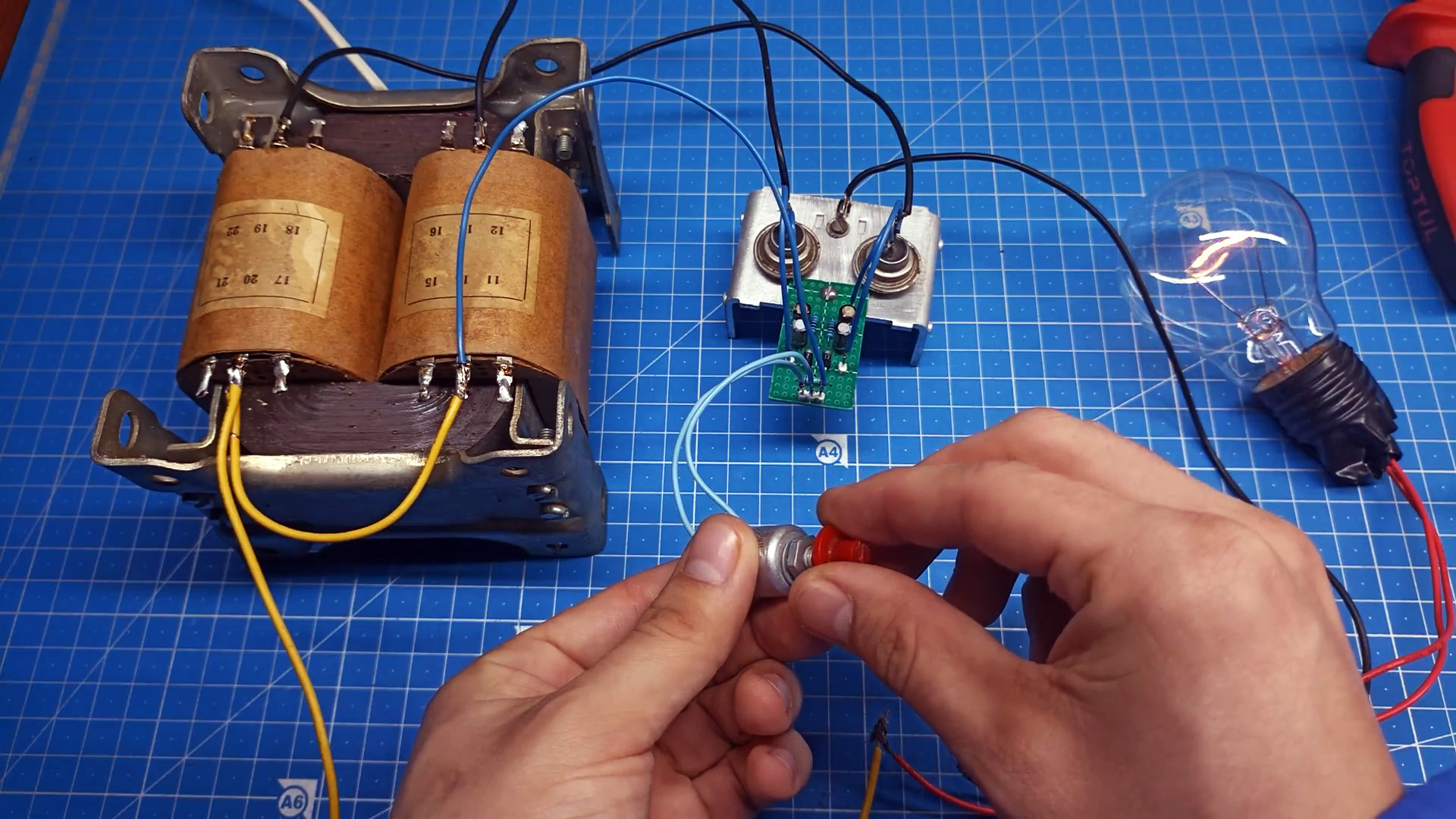

Теперь протестируем схему. Первый тест проведём с лампочкой, а аккумулятор проверим позже. Схема заработала, но на выходе был маленький ток. Проблема решилась заменой одного резистора на 240 Ом. Я поставил резистор на 47 Ом, и схема заработала хорошо. Возможно, вам подойдёт и резистор на 240 Ом.
Также можно заменить переменный резистор на 1 кОм на резистор на 470 Ом. Регулировка тока начнётся почти сразу. Для амперметра лучше использовать стрелочный прибор, так как форма тока импульсная.

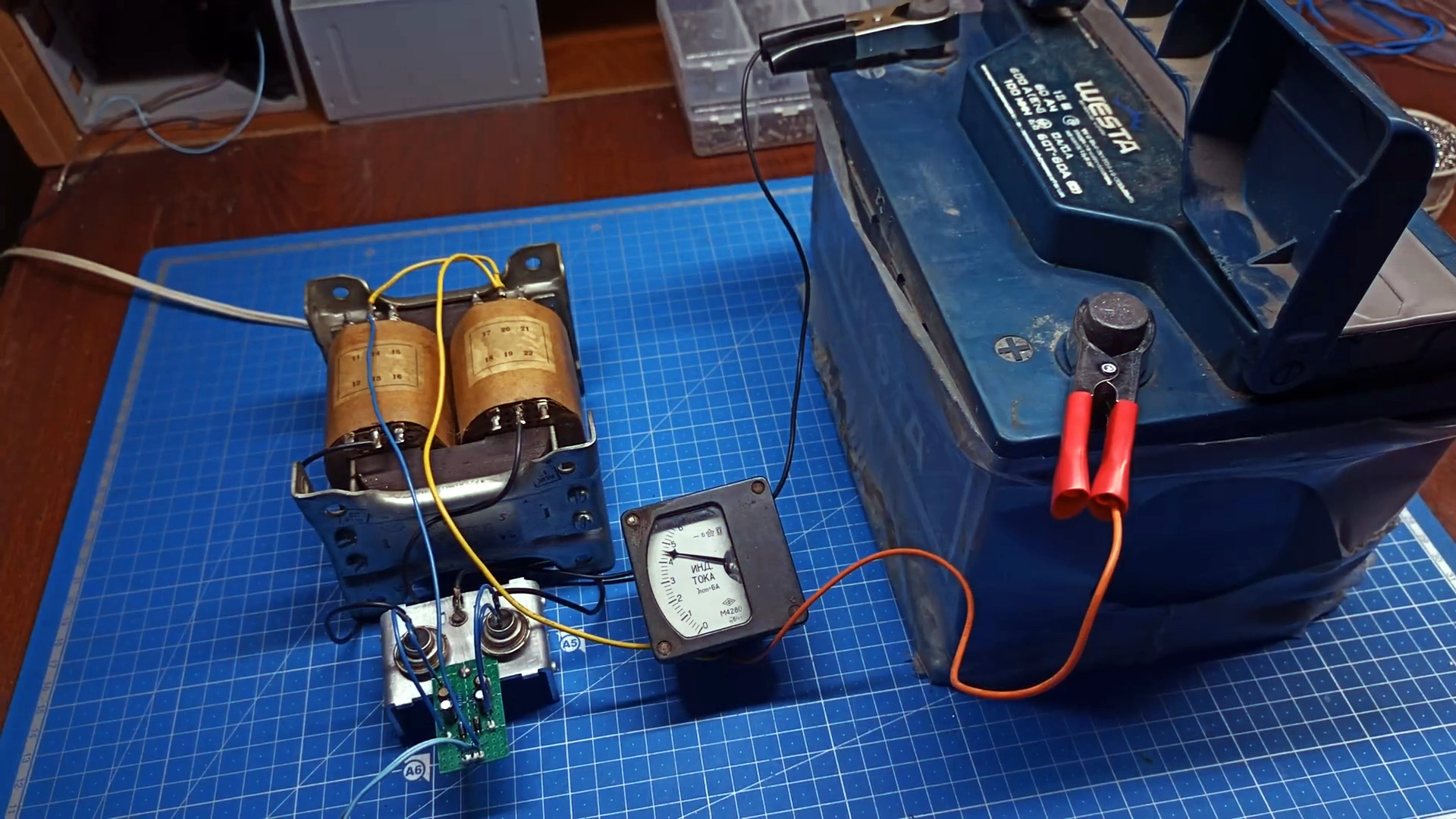

Припаял большие крокодилы, и настало время теста с аккумулятором. Схема работает хорошо, но регулировка тока резкая. Это связано с переменным резистором на 1 кОм. Я поставил резистор на 470 Ом в конце.
Во время работы радиатор и тиристоры едва нагрелись, что хорошо. Рекомендую поставить предохранители и добавить схему защиты, так как в схеме нет автоматики.
