В этой статье мы рассмотрим, как можно сделать инфракрасный галогенный паяльник своими руками. Вы узнаете, какие материалы понадобятся для создания такого инструмента, как правильно его собрать и проверить работоспособность. Мы покажем, как можно использовать инфракрасный паяльник для пайки платы Arduino, чтобы убедиться в его эффективности.

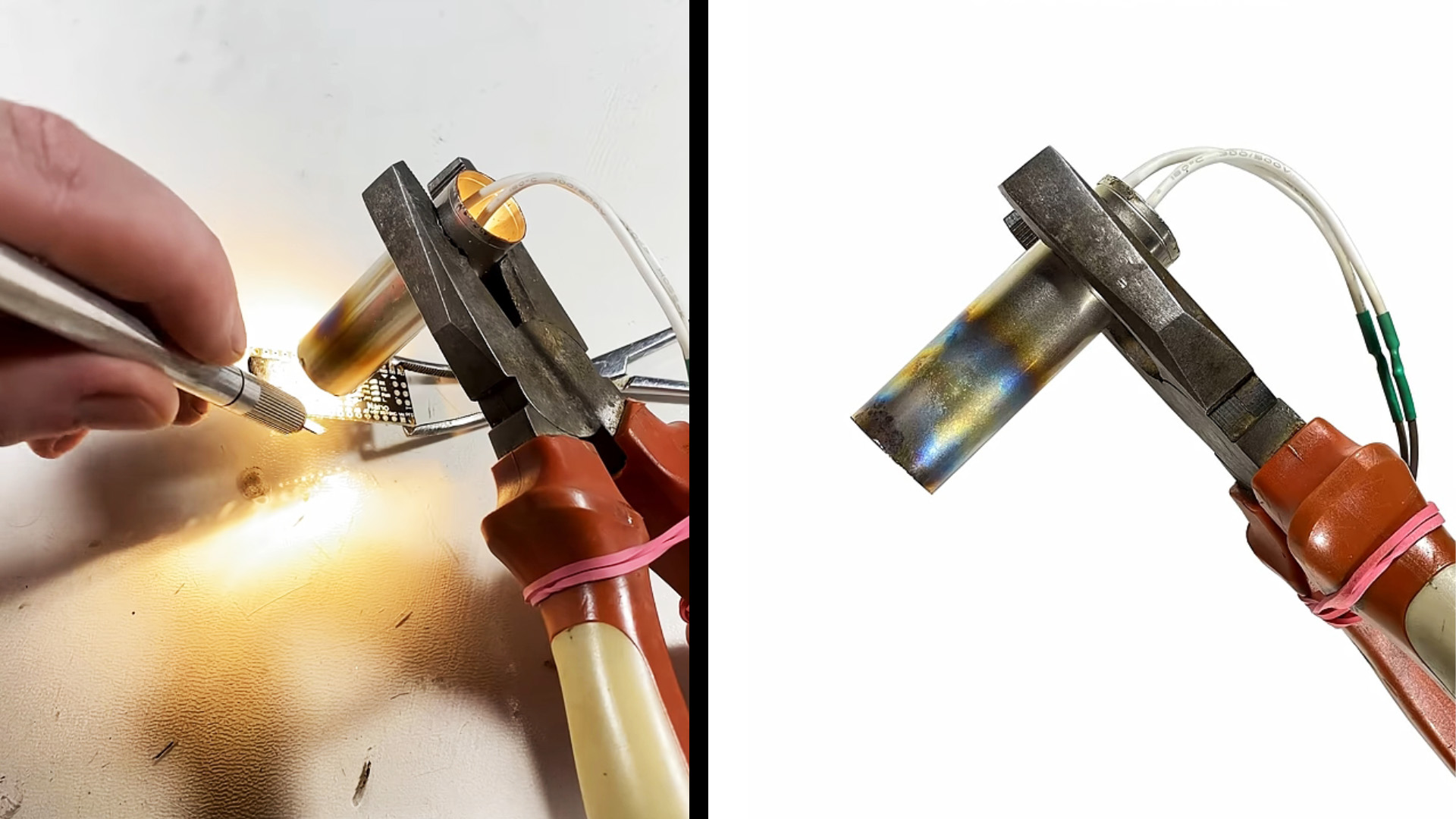

Как и из чего сделать простейший инфракрасный паяльник

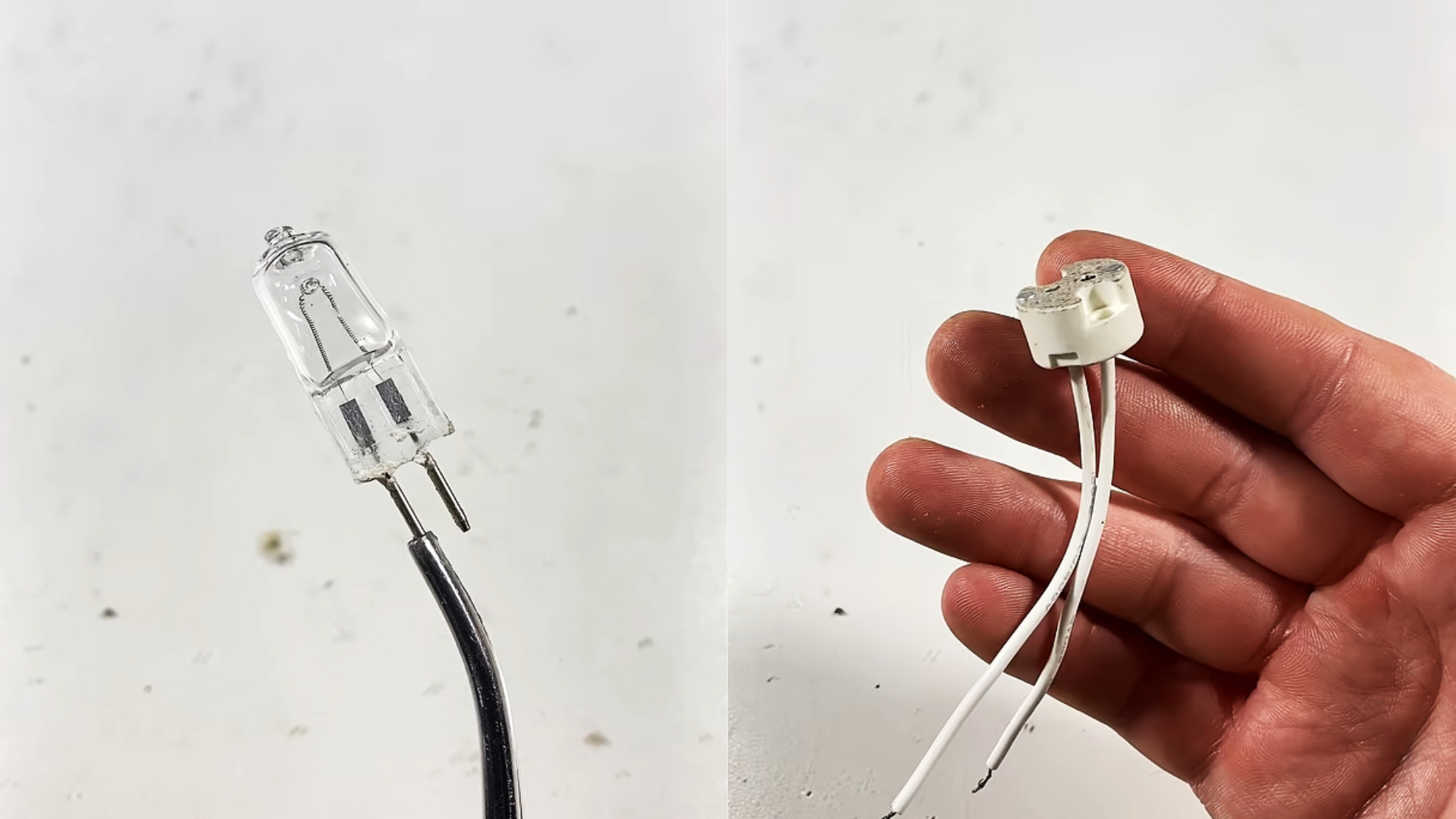

Я взял галогенную лампочку на 75 Вт и керамический патрон для неё.

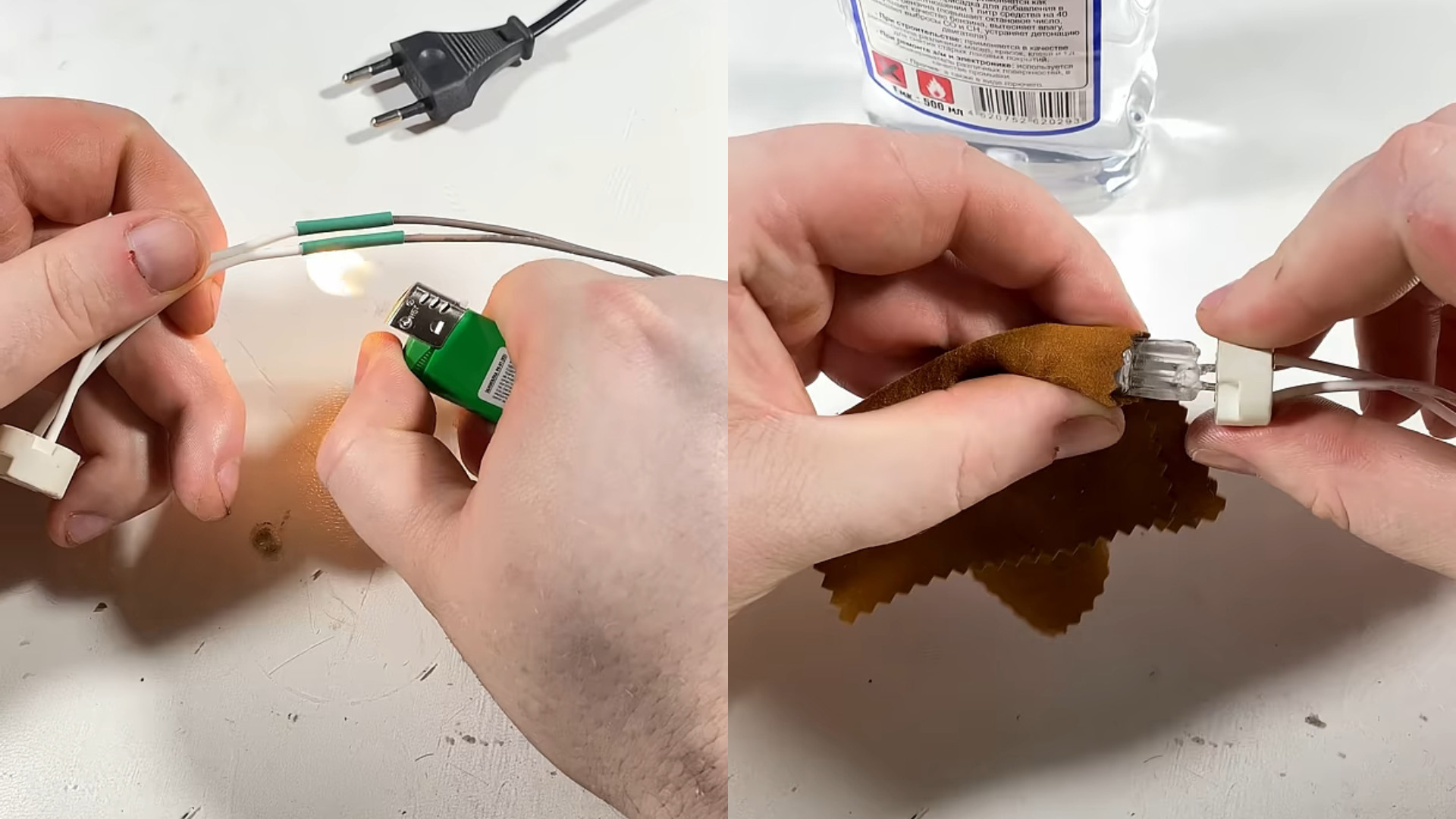

К патрону припаял провод с вилкой и изолировал термоусадкой. Перед использованием лампочку желательно очистить.

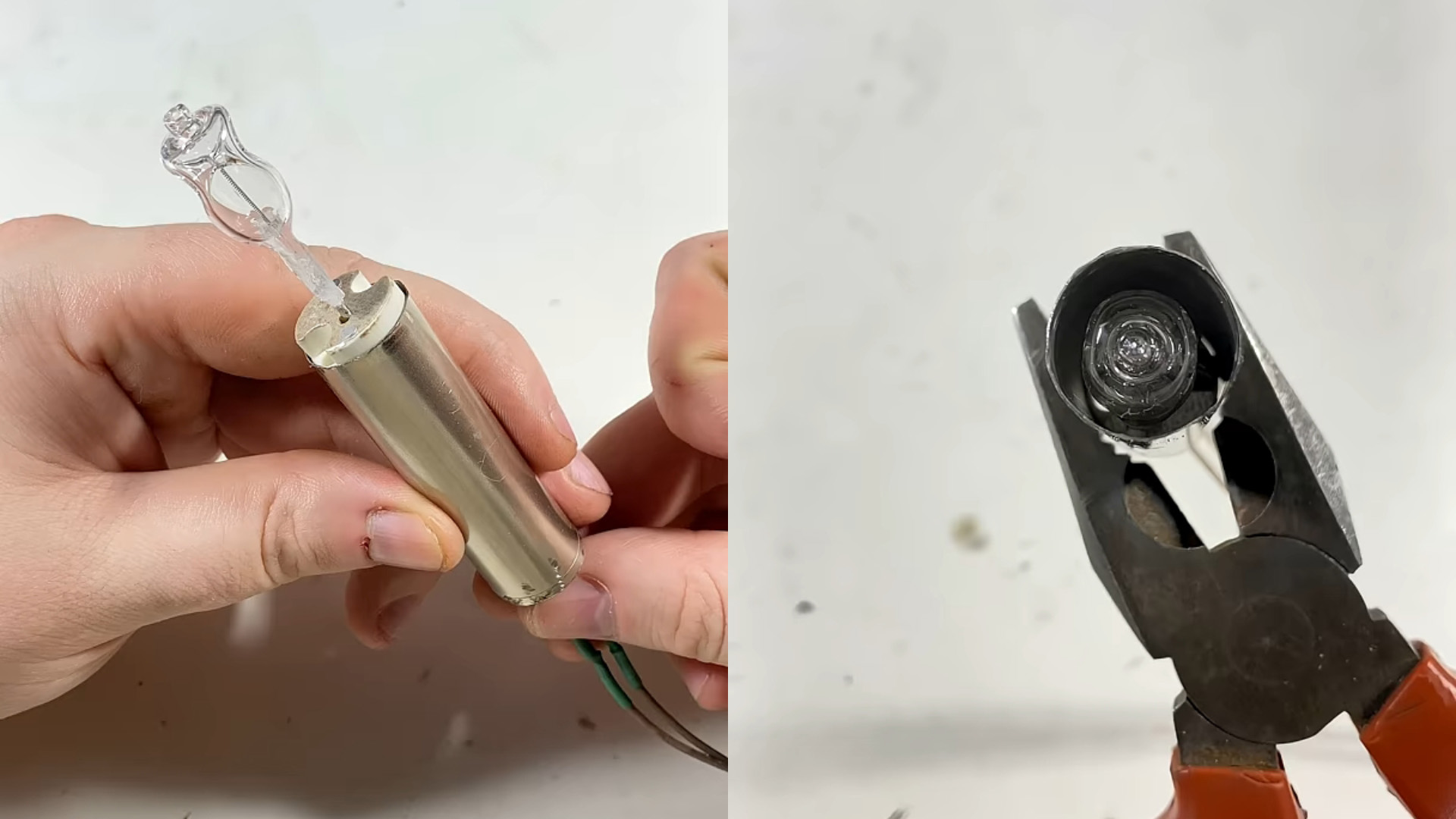

От старого аккумулятора 18650 взял металлический корпус для отражателя. Патрон с лампочкой идеально в него встал.

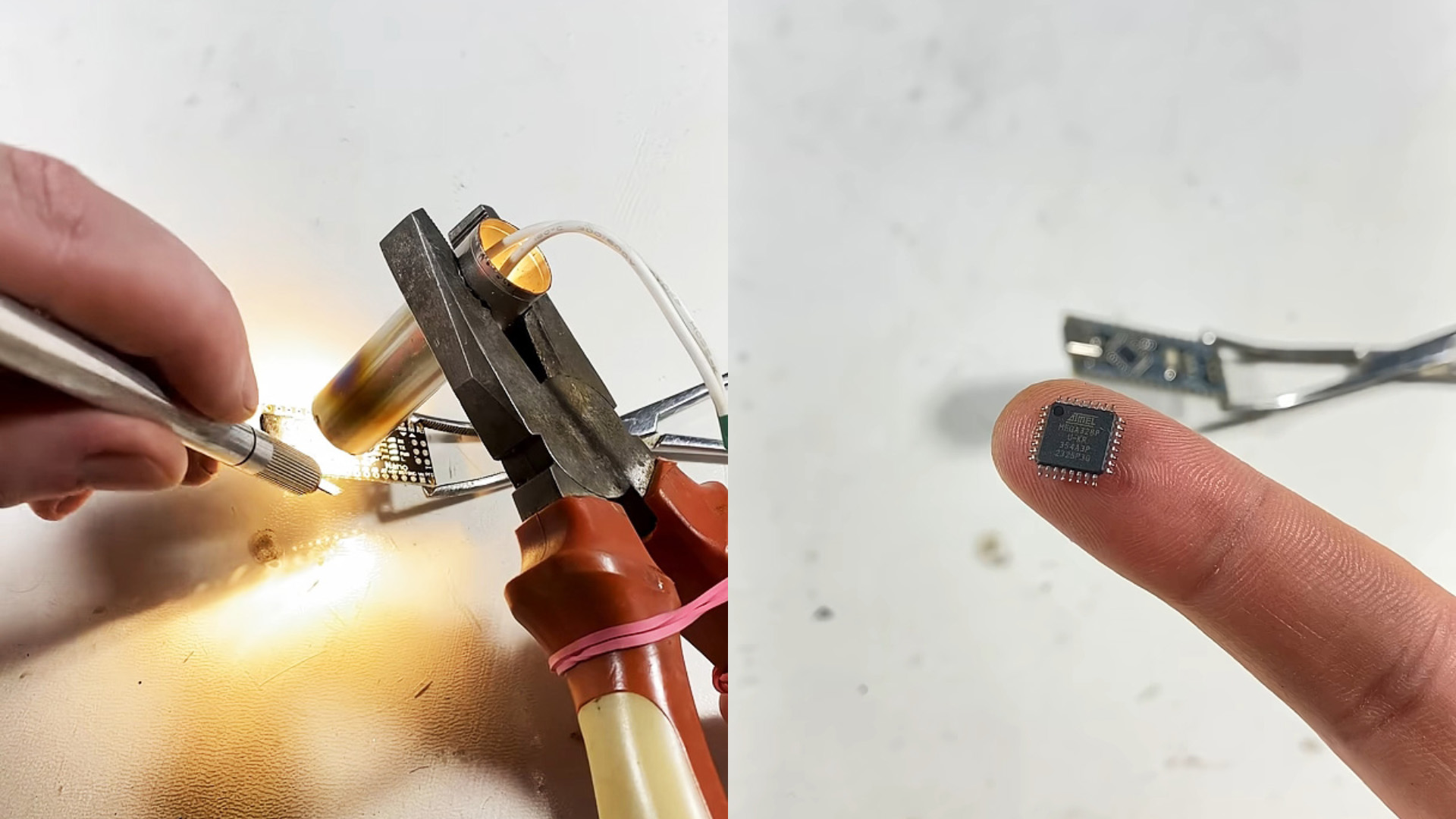

Удерживать паяльник буду пассатижами, чтобы не обжечься. Для теста взял плату Arduino с микроконтроллером. Включил вилку в розетку и прогрел плату светом. Инфракрасное излучение нагрело и расплавило припой. Контроллер выпаял.

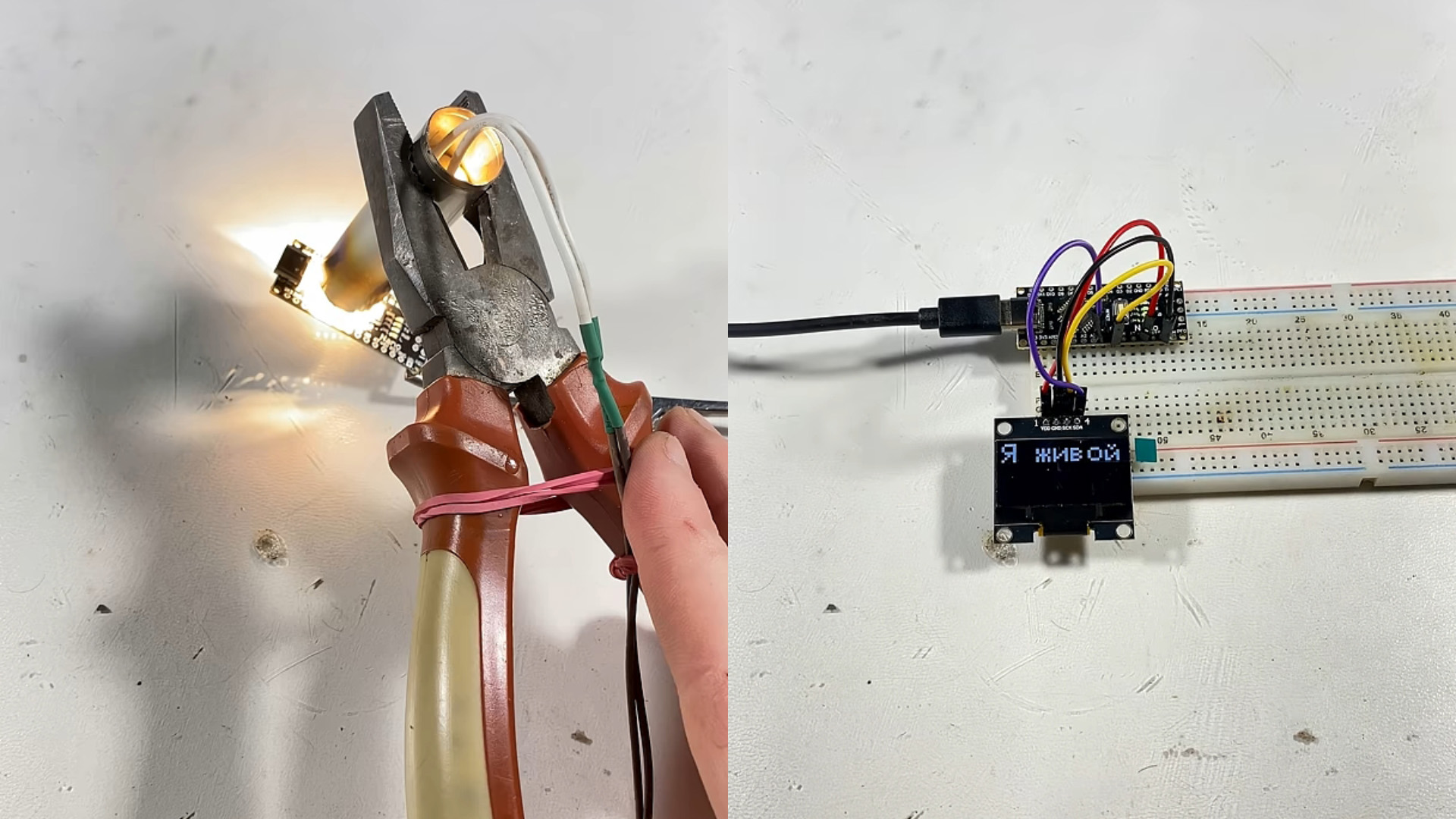

Как проверить, выдержал ли он нагрев? Нацарапал на нём метку. Поместил контроллер обратно на плату и запаял тем же способом. Для чистоты эксперимента не использовал флюсы и припои. Контроллер запаян. Подключил к плате дисплей и подал питание.
Контроллер исправен, выводит информацию на дисплей. Это тот самый контроллер с меткой.
