Главная » Электроника » Как сделать экономичный компактный инфракрасный обогреватель
Инфракрасное излучение нагревает не воздух, а окружающие предметы. В связи с этим подставленные под него части тела сразу же чувствуют тепло. Покупные нагреватели достаточно габаритные, поэтому если нужен компактный прибор, то его можно только сделать своими руками.
Как сделать компактный инфракрасный обогреватель

Материалы:


  • линейные лампы накаливания R7S по 400 Вт – 5 шт.;
  • цоколи для ламп R7S с держателями – 5 комплектов;

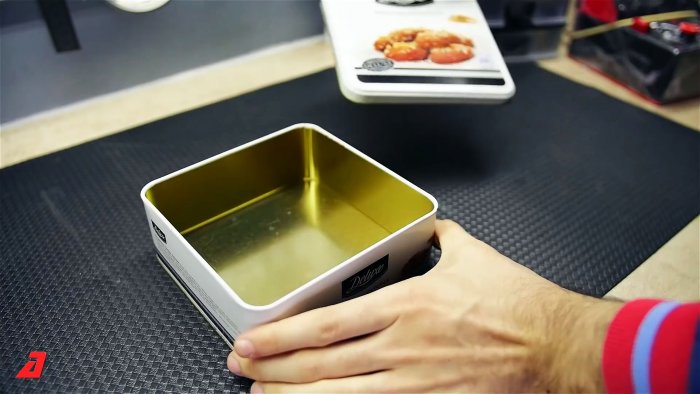

  • жестяная коробка от конфет;
  • провода;
  • термореле;
  • рубильник;
  • регулятор мощности или датчик касания с переключением мощности;
  • винты, гайки;
  • монтажная коробка;
  • камуфляжная лента.

Процесс изготовления ИК обогревателя


Как сделать компактный инфракрасный обогреватель

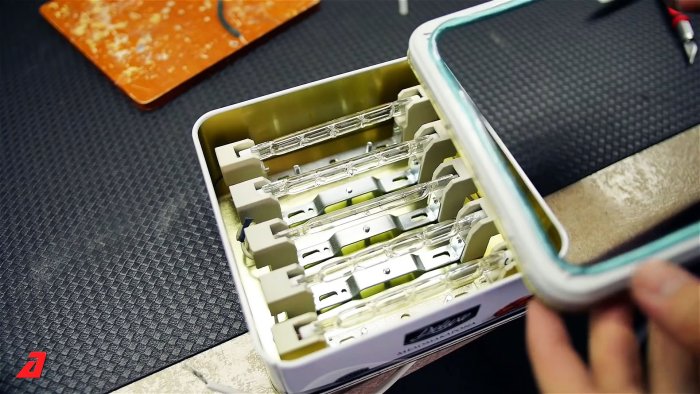

Цоколи от ламп с держателями необходимо прикрутить внутрь жестяной коробки.
Как сделать компактный инфракрасный обогреватель

Как сделать компактный инфракрасный обогреватель

Как сделать компактный инфракрасный обогреватель

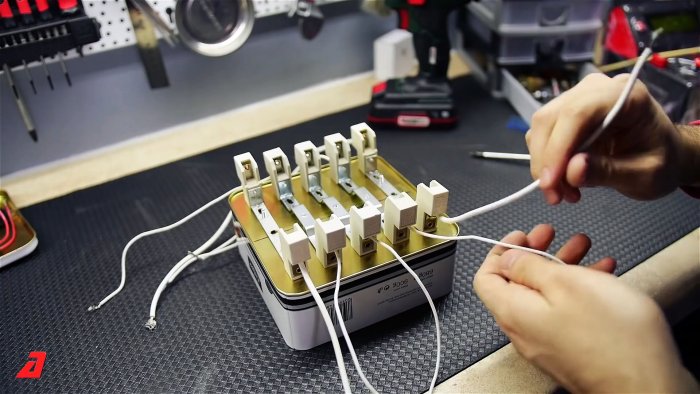

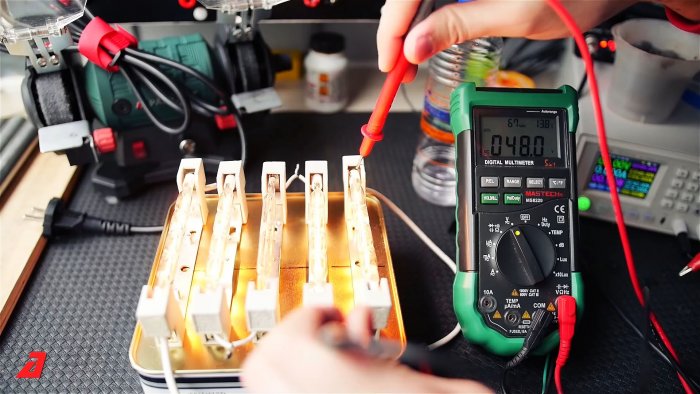

Патроны нужно соединить между собой последовательно, тогда каждая из ламп получит по 44 В.
Как сделать компактный инфракрасный обогреватель

В результате будет образовываться слабое свечение, но мощное тепло. Патроны прикручиваются внутри короба, их скрутка изолируется термоусадкой.
Как сделать компактный инфракрасный обогреватель

Как сделать компактный инфракрасный обогреватель

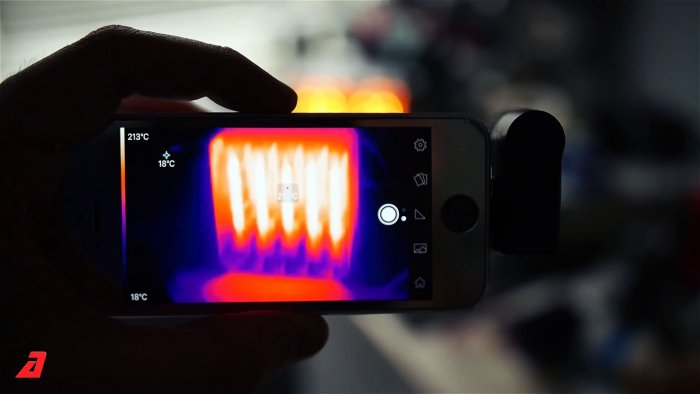

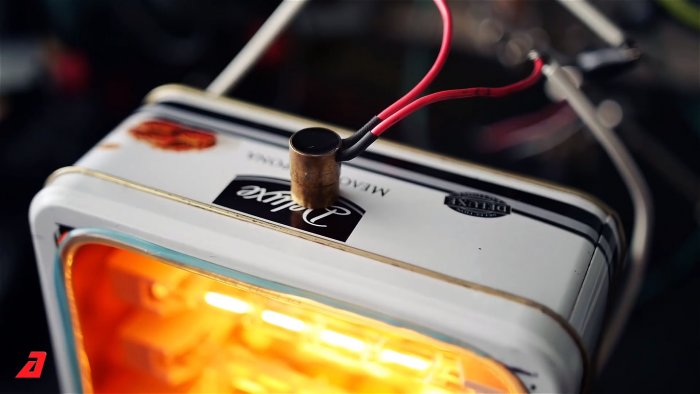

Питания на лампы подается через термореле. Оно будет прерывать цепи при критическом нагреве рефлектора, что снизит пожарную опасность. Также не помешает врезать на корпус кнопочный выключатель. Для настройки нагрева можно использовать регулятор от болгарки или бормашинки.
Как сделать компактный инфракрасный обогреватель

Как сделать компактный инфракрасный обогреватель

Сделать же обогреватель более высокотехнологичным, можно установив датчик касания. Его контакт соединяется с металлическим корпусом. В результате прикосновение к коробу будет запускать/отключать лампы, и переключать режим мощности нагрева.
Как сделать компактный инфракрасный обогреватель

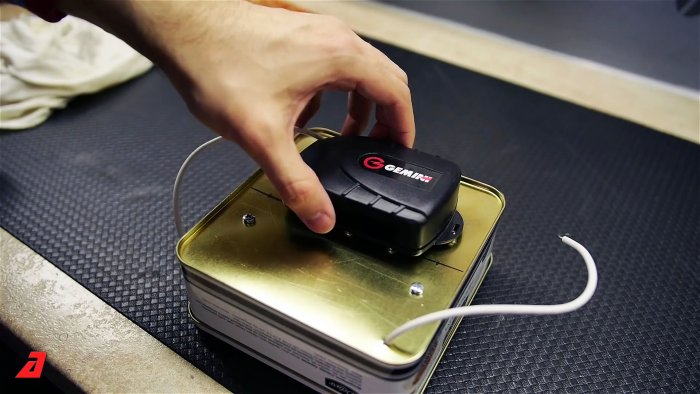

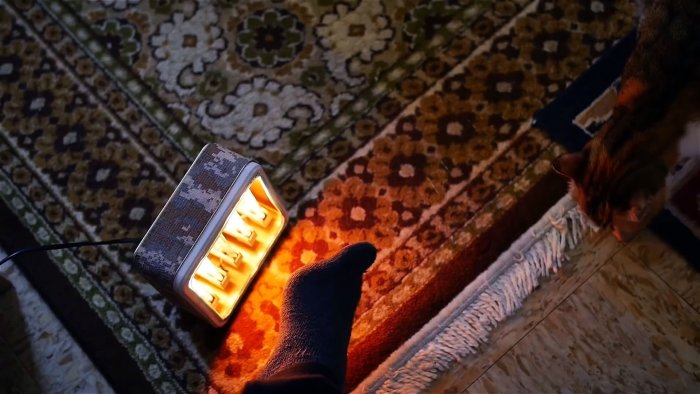

Выбранное электронное оснащение для обогревателя устанавливается в монтажную коробку, которую нужно прикрутить сзади корпуса прибора. Для улучшения внешнего вида обогревателя, на него устанавливается рамка, вырезанная из крышки жестяной коробки. Ее острые края закрываются разрезанной вдоль трубкой. Сам корпус можно покрасить или обтянуть камуфляжной лентой. Также желательно поставить решетку перед лампами.
Как сделать компактный инфракрасный обогреватель

Как сделать компактный инфракрасный обогреватель

Как сделать компактный инфракрасный обогреватель

Как сделать компактный инфракрасный обогреватель

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (9)
  1. Вася Пупкин
    #1 Вася Пупкин Гости 24 ноября 2020 22:05
    1
    Наверное лампы следует соединить не параллельно, а последовательно... 😆
  2. Сергей
    #2 Сергей Гости 25 ноября 2020 03:57
    1
    Тоже самое можно сделать с обычных ламп накаливания 220 вольт. Берем 2 лампы, скажем по 150 ватт. патроны соединяем последовательно. Включаем в сеть 220. потребление в данном случае будет порядка 150 ватт и будет сопровождаться слабым свечением ламп. Конечно желательно сделать отражатель, в данном случае идеально подойдет алюминиевая банка из под пива объёмом 1 литр. Разрезаем её с одной стороны пополам и выгибаем. Получаем максимально удачный угол отражения по всей площади рефлектора. При желании можно добавить еще нужное количество пар ламп и поставить тумблеры для включения и выключения.
    1. Василий
      #3 Василий Гости 29 ноября 2020 22:52
      0
      Потребление будет 300 Вт. Физику подучите. При параллельном или последовательном соединении мощность суммируется.
  3. Сергей
    #4 Сергей Гости 25 ноября 2020 19:29
    1
    Интересно, каков КПД нагревателя? Стоит ли огород городить? Тем более, по деньгам выйдет недешево.
  4. Виталий
    #5 Виталий Гости 26 ноября 2020 09:18
    0
    У любой лампы накаливания почти всё энергопотребление уходит в тепло, так что КПД в районе 99%. А вот городить огород из ламп R7S точно не стоит. Используйте обычные лампы и стандартный цоколь - дешевле и доступнее.
    1. Сергей
      #6 Сергей Гости 27 ноября 2020 02:25
      0
      Всё верно. Обычные лампы накаливания стоят копейки, работать в последовательном подключении будут долго, потребление небольшое. Дороже выйдет наверное хороший корпус собрать)))
  5. Гость Вячеслав
    #7 Гость Вячеслав Гости 29 ноября 2020 13:55
    0
    Сам задумывался над такой идеей, только где найти цоколи?
    И на какую температуру термореле?
  6. Гость Вячеслав
    #8 Гость Вячеслав Гости 29 ноября 2020 14:06
    0
    Блин, приценился... А цоколи у китайцев кусаются! Вот где разбег для импортозамещения!...
  7. Виталий
    #9 Виталий Гости 6 декабря 2020 04:08
    1
    Используйте обычные цоколи и обычные лампы. Стоят совсем недорого.
