Простейший инфракрасный сенсор, который будет сообщать о наличии препятствия, можно сделать всего на одном транзисторе. Эта самоделка имеет скорее не практическое применение, а скорее теоретическое, демонстрируя работу инфракрасного датчика наличия препятствия. Конечно, никто не мешает сделать и практическое применение, скажем, при построении простых роботов.

Схема инфракрасного датчика препятствия


Простой инфракрасный сенсор

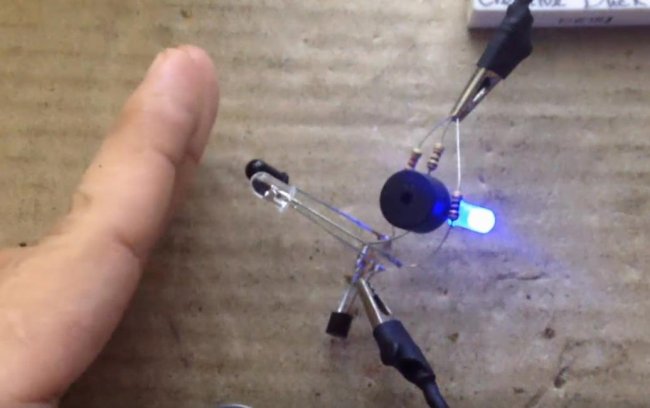

Работа схемы очень проста. Инфракрасный светодиод излучает инфракрасное излучение, в невидимом человеческому глазу спектре. Если на пути излучения появляется объект, то инфракрасные лучи начинают отражаться от объекта и возвращаться обратно в сторону светодиода. Ловушкой для этих лучей служит инфракрасный фото элемент (ИК фотодиод). При попадании на него отраженных лучей, его сопротивление уменьшается. В результате ток в цепи базы транзистора увеличивается и транзистор открывается. Нагрузкой транзистора служит синий светодиод, который начинает светиться. Можно на выход подключить зуммер и слышать звуковой сигнал.
Если препятствия датчику нет, то лучи не отражаются и транзистор не открывается.
Транзистор можно взять любой, той же структуры, можно советский КТ315 или КТ3102.

Сборка датчика

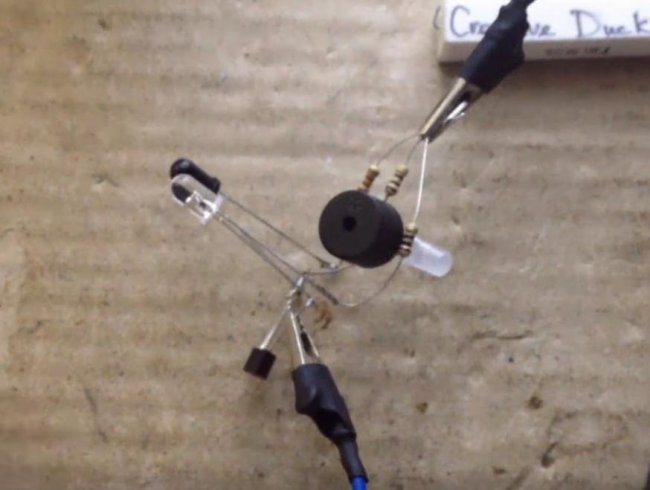

Схема собрана навесным монтажом. Настройка не требуется – работает сразу. Питаю я от аккумуляторной батареи 3,7 В.
Простой инфракрасный сенсор

Инфракрасные датчики используют роботы-пылесосы, различные системы контроля, в обычном печатном принтере обязательно стоит таких парочка, а то и больше и тп.
Простой инфракрасный сенсор

Простой инфракрасный сенсор

Смотрите видео работы инфракрасного сенсора
