Для быстрой и надежной пайки труб и радиаторов нужен паяльник большой мощности. Его можно сделать из трансформатора от микроволновки. Такой аппарат способен почти мгновенно разогревать металл докрасна.
Как из трансформатора микроволновки сделать мощный контактный паяльник

Основные материалы:

  • трансформатор от микроволновой печи;
  • толстый медный кабель 25-50 кв.мм;
  • кабельные наконечники – 2 шт.;
  • медные трубки;
  • кнопочный выключатель;
  • клипсы для ПП труб – 2 шт.;
  • мини дверная петля – 1 шт.;
  • червячные хомуты для труб – 2 шт.;
  • кабельные вводы – 2 шт.;
  • короб от бесперебойника, стабилизатора или подобный.

Процесс изготовления паяльника

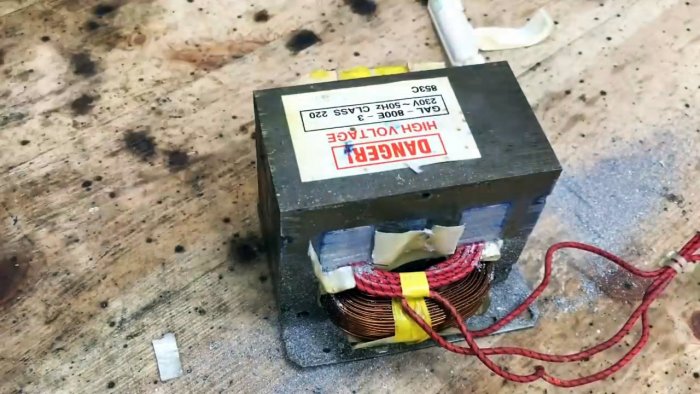

Необходимо извлечь рабочий трансформатор из микроволновки и удалить его вторичную обмотку, не повредив первичную. Для этого проволока просто спиливается с двух сторон и выбивается из сердечника.
Как из трансформатора микроволновки сделать мощный контактный паяльник

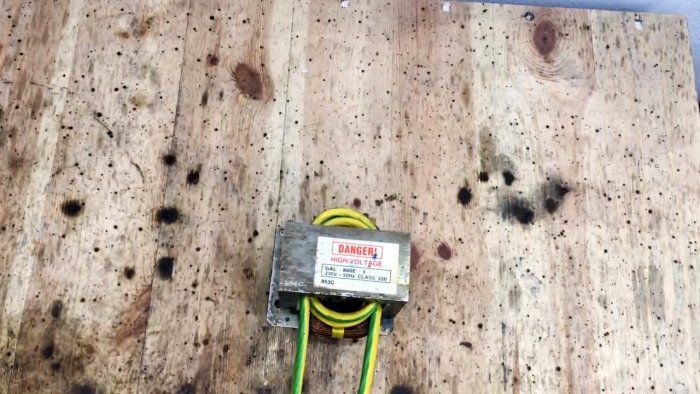

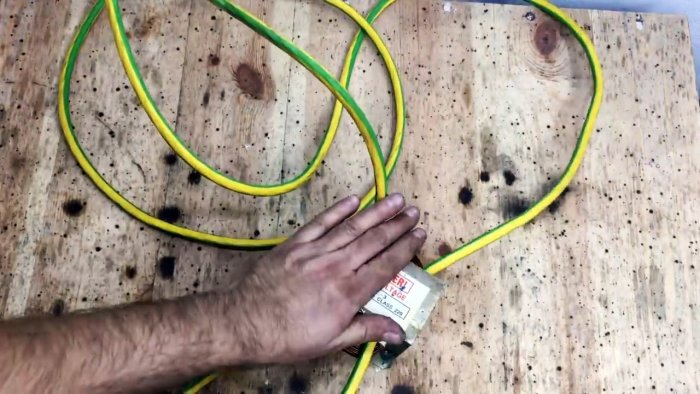

Вместо удаленной обмотки в сердечник нужно намотать толстый медный кабель. Так как места в нем мало, то влезет буквально 3 витка.
Как из трансформатора микроволновки сделать мощный контактный паяльник
Как из трансформатора микроволновки сделать мощный контактный паяльник

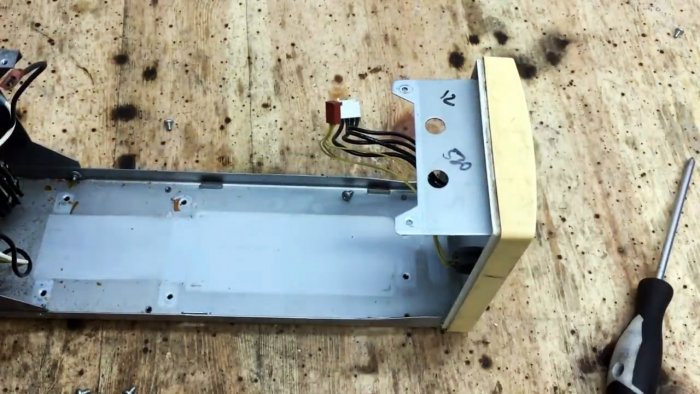

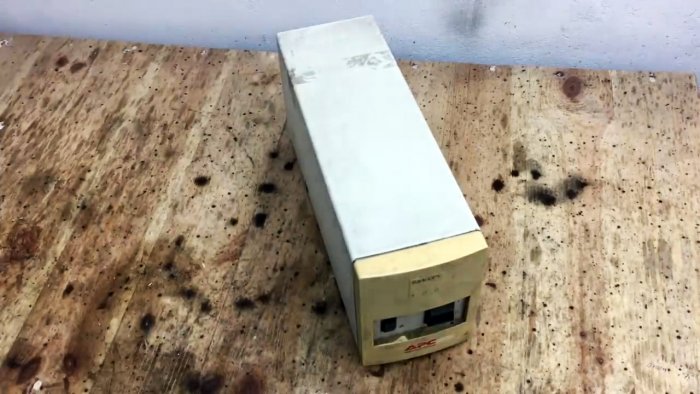

После этого нужно подобрать корпус для размещения трансформатора. Можно использовать короб от сгоревшего стабилизатора, бесперебойника для компьютера и т.д. Его следует очистить от штатной начинки.
Как из трансформатора микроволновки сделать мощный контактный паяльник
Как из трансформатора микроволновки сделать мощный контактный паяльник

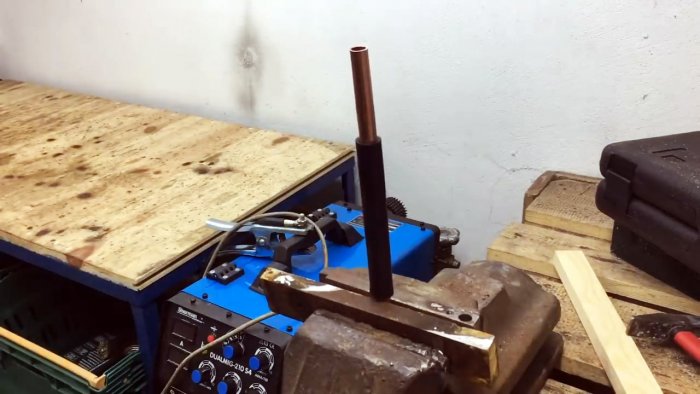

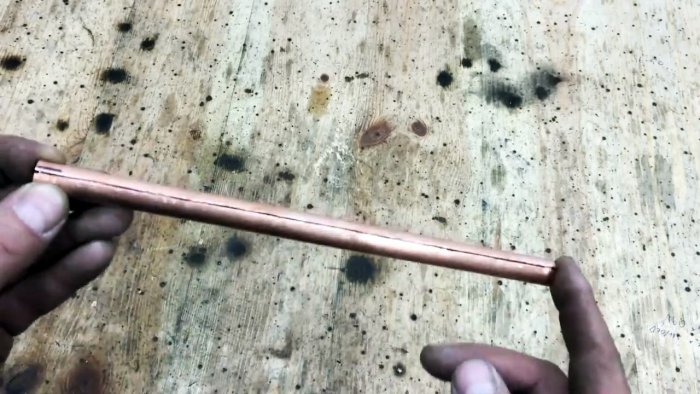

Далее подготавливается 2 отрезка медной трубки для изготовления держателя. Одну их стенку необходимо разрезать вдоль. На них натягивается изоляция.
Как из трансформатора микроволновки сделать мощный контактный паяльник

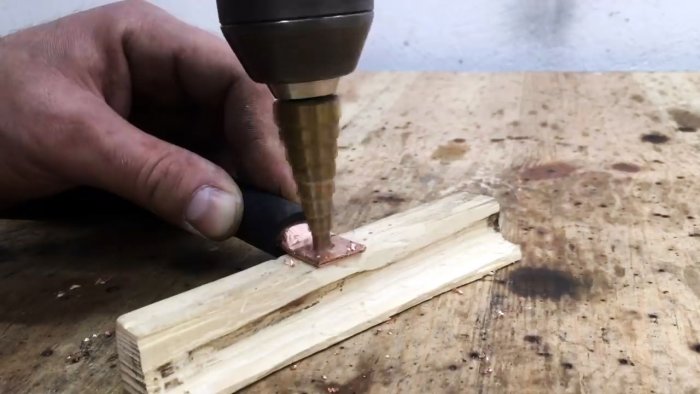

Один их край нужно сжать тисками, просверлить и обточить, чтобы скрутить с кабельными наконечниками.
Как из трансформатора микроволновки сделать мощный контактный паяльник
Как из трансформатора микроволновки сделать мощный контактный паяльник

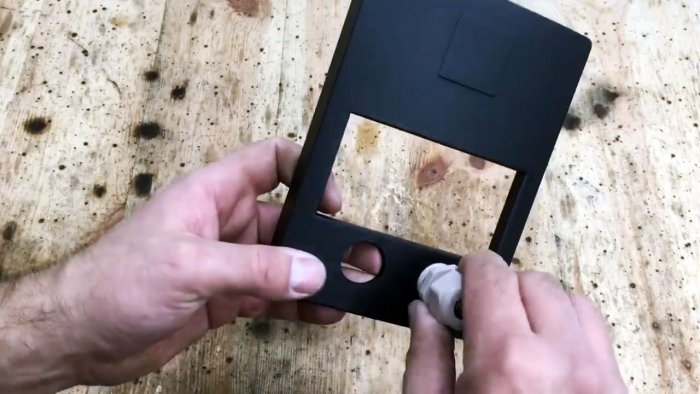

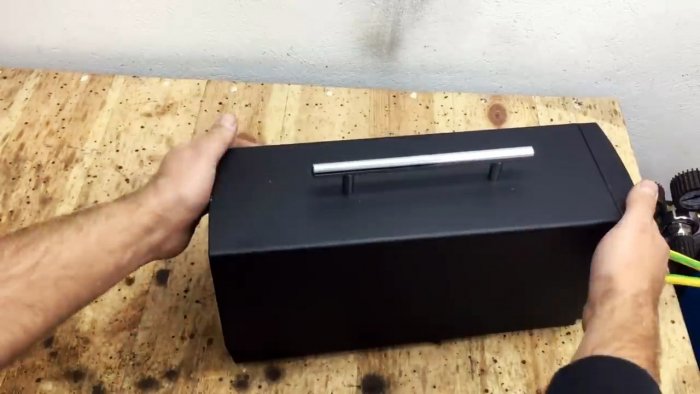

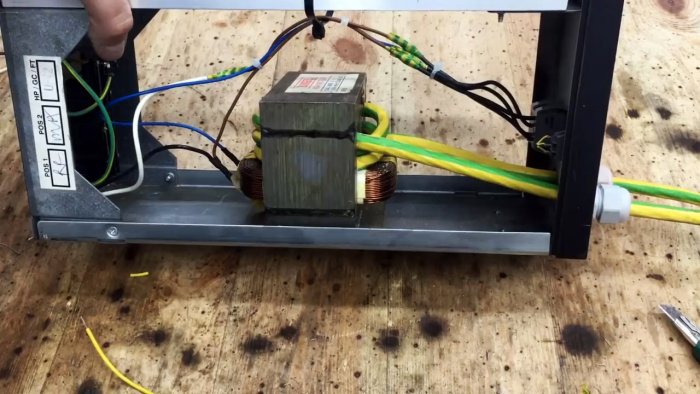

На лицевую панель короба врезаются 2 кабельные вводы и выключатель. Затем внутри прикручивается трансформатор. Его кабель выводится через вводы наружу. Также нужно сделать подключение первичной обмотки трансформатора к сети через кнопочный выключатель.
Как из трансформатора микроволновки сделать мощный контактный паяльник
Как из трансформатора микроволновки сделать мощный контактный паяльник
Как из трансформатора микроволновки сделать мощный контактный паяльник

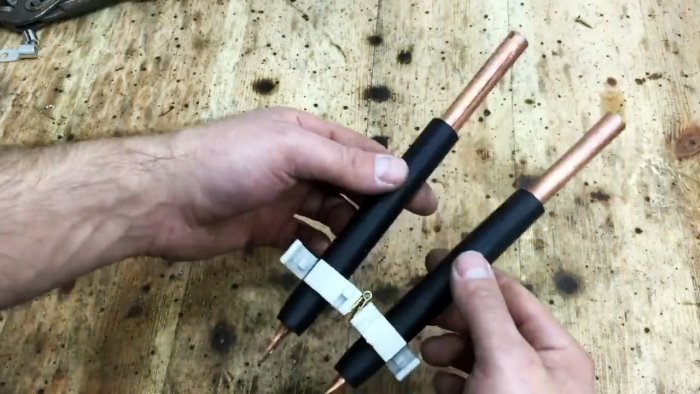

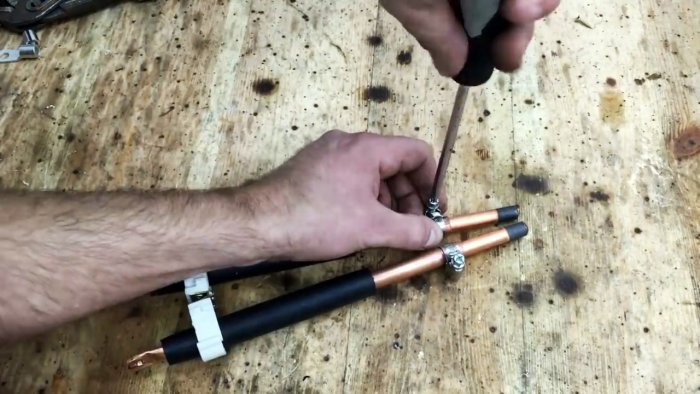

Ранее сделанные трубки для держателя требуется соединить между собой с помощью клипс для ПП труб, прикрученных на дверную петлю. В них вставляются более тонкие медные трубки и поджимаются хомутами.
Как из трансформатора микроволновки сделать мощный контактный паяльник
Как из трансформатора микроволновки сделать мощный контактный паяльник
Как из трансформатора микроволновки сделать мощный контактный паяльник

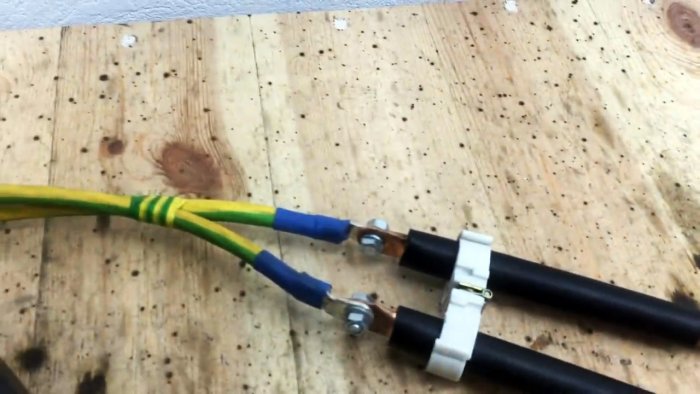

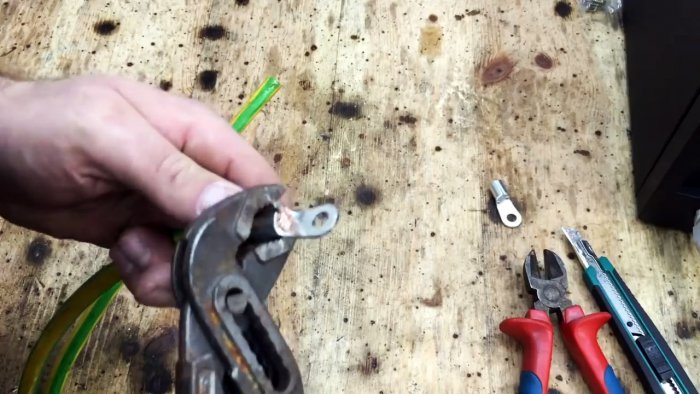

На выведенный из корпуса кабель зажимаются наконечники. Затем они соединяются с ручкой.
Как из трансформатора микроволновки сделать мощный контактный паяльник

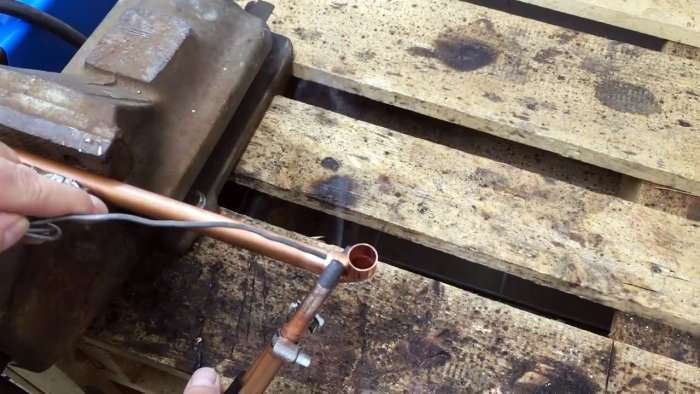

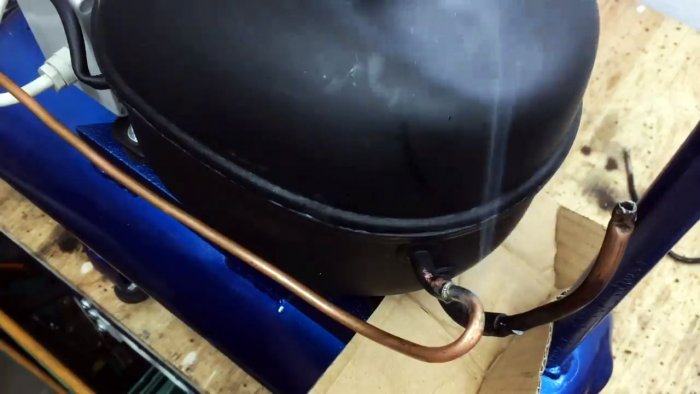

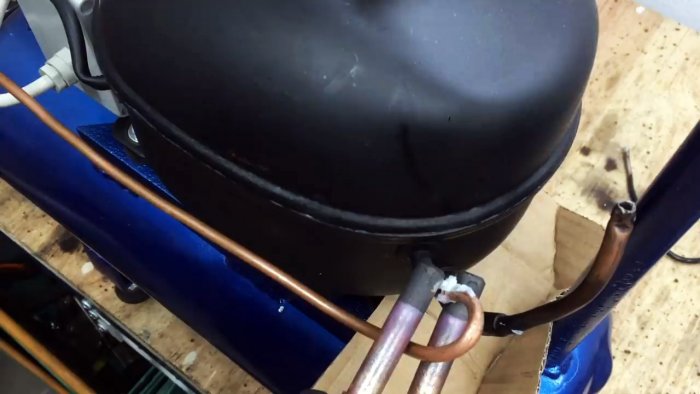

Теперь при подаче питания на первичную обмотку и размещения проводников между щупами ручки, те будут сильно разогреваться. Это позволит очень быстро спаивать медные трубы кондиционеров, холодильников.
Как из трансформатора микроволновки сделать мощный контактный паяльник
Как из трансформатора микроволновки сделать мощный контактный паяльник
Как из трансформатора микроволновки сделать мощный контактный паяльник

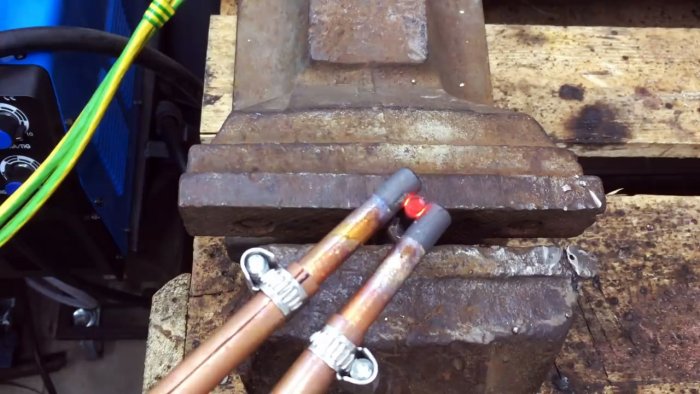

Также таким паяльником удобно разогревать ржавые резьбовые соединения, чтобы их раскрутить.
Как из трансформатора микроволновки сделать мощный контактный паяльник
