Простой сварочный аппарат для электродуговой сварки может сделать каждый в домашних условиях, не применяя никакого специализированного оборудования или схем. Все что нам понадобиться это всего на всего две микроволновые печи, которые можно найти на свалке или два трансформатора из них.
Сварочный аппарат из микроволновки

Разбираем микроволновки и вытаскиваем трансформаторы.
Сварочный аппарат из микроволновки

Эти трансформаторы повышающие, то есть преобразуют 220 Вольт в напряжение порядка 2,5 кВ, нужное для работы магнетрона. Поэтому вторичная обмотка у них содержит менее толстый провод и с большим количеством витком. Такой трансформатор имеет мощность порядка 1200 Вт.
Чтобы собрать сварочный аппарат для дуговой сварки нам не придется разбирать сердечник этих трансформаторов. Мы просто спилим и высверлим вторичную высоковольтную обмотку. Обычно эта обмотка идет с верху, а первичная на 220 В снизу.
Инструмент, который нам понадобиться для работы.
Сварочный аппарат из микроволновки

Изготовление простого сварочного аппарата из микроволновки своими руками


Берем трансформатор и закрепляем, чтобы он не двигался. Берем ножовку по металлу и срезаем вторичную обмотку с обеих сторон у обоих трансформаторов. Если решитесь повторить, то будьте осторожны, не повредите первичную обмотку.
Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Затем сверлим обмотку дрелью со сверлом по металлу, снимаем тем самым внутреннее напряжение металлов, чтобы было проще выбить остатки.
Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Выбиваем остатки намотки.
Сварочный аппарат из микроволновки

У нас получилось два трансформатора с обмотками на 220 В. Трансформатор с лева, над обмоткой, имеет токовый шунт, разделяющий обмотки. Для увеличения мощности их тоже нужно выбивать. Такая манипуляция повысит мощность трансформатора процентов на 20-25.
Ещё бывает между большими обмотками маленькая низковольтная обмотка из пары проводов – её тоже выкидываем.
Сварочный аппарат из микроволновки

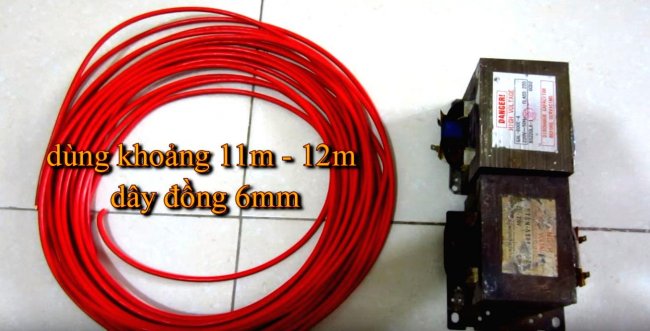

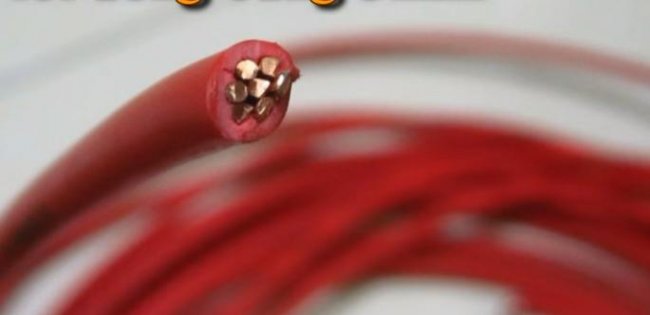

Берем многожильный провод в пластиковой изоляции сечением шесть квадратов и длиной 11-12 метров. Можно взять более многожильный провод, не грубый как у меня в примере.

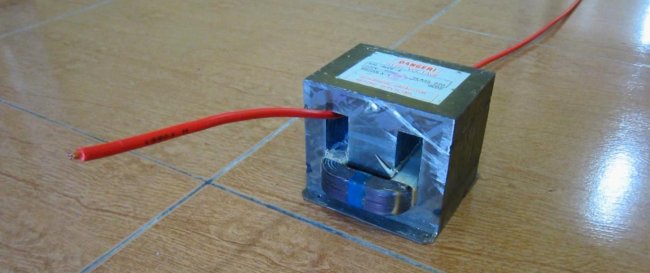

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

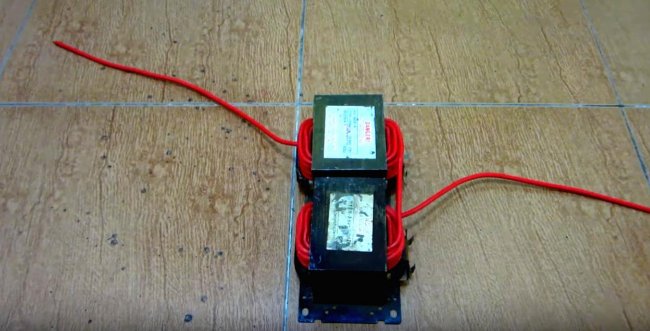

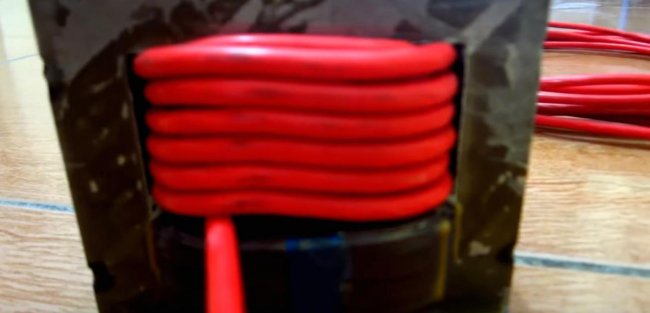

Я намотал примерно 17-18 витков на каждый трансформатор, в высоту 6 рядов и в толщину 3 слоя.
Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

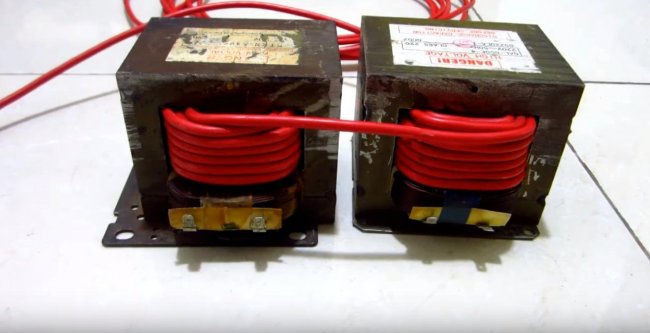

Обмотки включаются последовательно. Я мотал все одним проводом, но можно мотать каждый трансформатор в отдельности, а затем соединить. Вся намотка очень плотная, не должна болтаться.
Сварочный аппарат из микроволновки

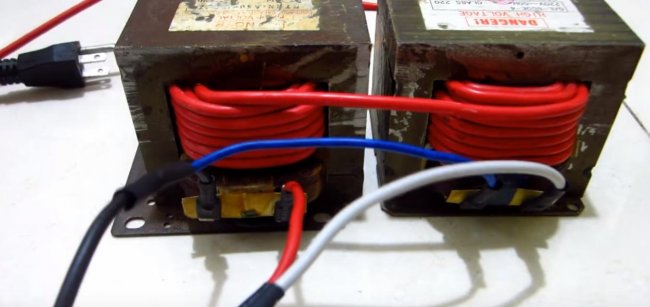

После завершения намотки, подключаем высоковольтные обмотки на 220 В параллельно. Я использовал автомобильные наконечники, с изоляцией термоусадочной трубкой.
Сварочный аппарат из микроволновки

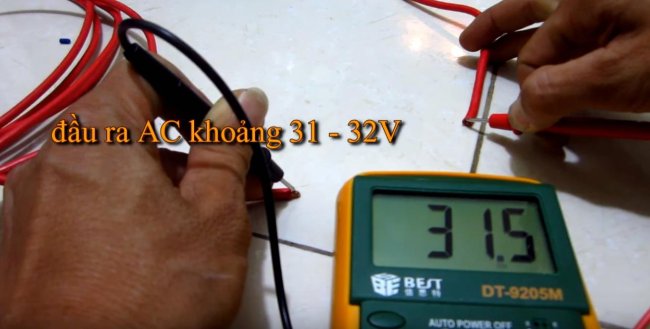

Включаю в сеть всю конструкцию, и замеряю напряжение на вторичке, которую намотал. Получилась порядка 31-32 Вольт.
Сварочный аппарат из микроволновки

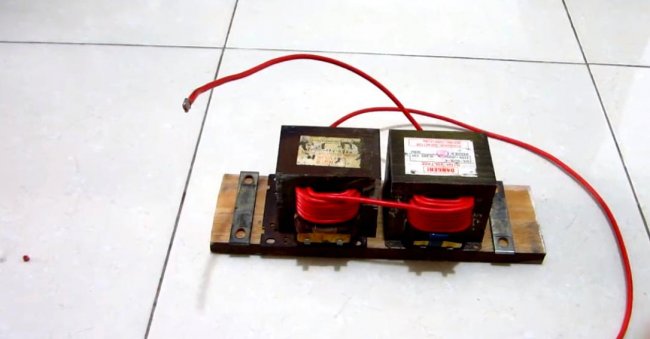

Затем я взял деревянную доску и прикрутил оба трансформатора саморезами, чтобы получилось единое целое.
Сварочный аппарат из микроволновки

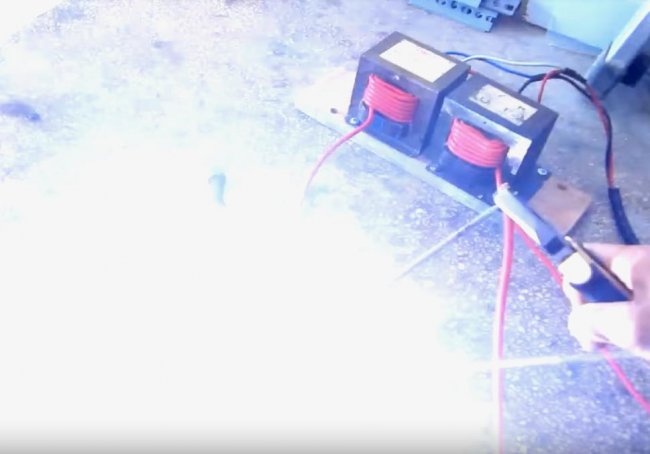

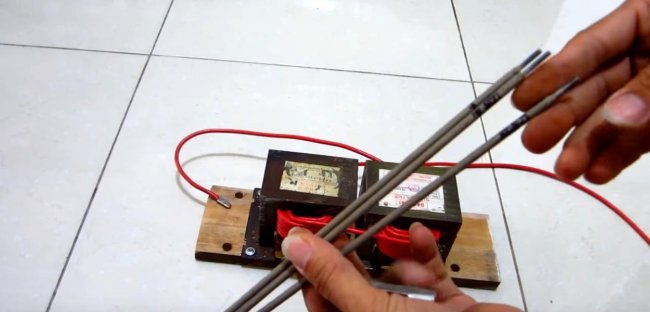

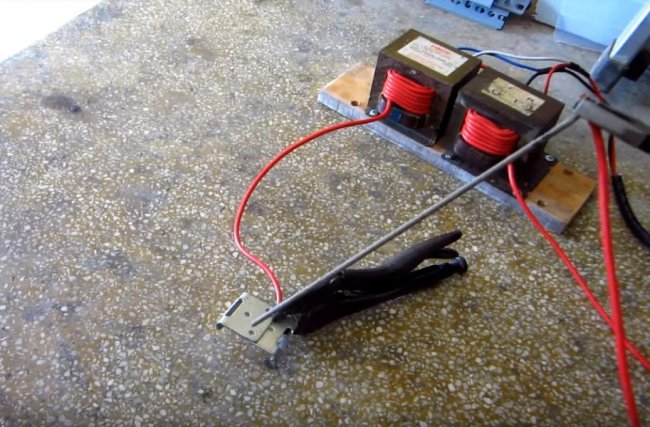

При сварке я буду использовать электроды 2,5 мм и варить две железки толщиной 2 мм.
Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Вот результат.
Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

В принципе варить можно, но не долго, так как трансформаторы сильно нагреваются и поэтому после каждого электрода нужно дать время аппарату остыть.
Тока хватает, поэтому варить тонкий металл не особо получается, так как его просто режет. Для уменьшения тока в цепи можно использовать дроссель или балансный резистор. В роли резистора можно взять отрезок стальной проволоки, включив его в цепь низковольтной обмотки, и уже его длинной подбирать ток, настраивая ровность горения дуги.
Результатом я доволен, для домашних нужд вполне сгодиться, учитывая ещё то, что все фактически мне досталось бесплатно.
