Паяльник с моментальным нагревом из трансформатора своими руками

Наверняка у вас в кладовке валяется старый музыкальный центр или другая техника, в которой присутствует понижающий трансформатор. Из него можно очень просто и легко собрать паяльник с моментальным нагревом.
Удобство этого паяльника состоит в том, что он практически за считанные секунда нагревается и мгновенно готов к работе. В общем, его не нужно ждать, пока жало разогреется.

Изготовление паяльника из трансформатора от музыкального центра

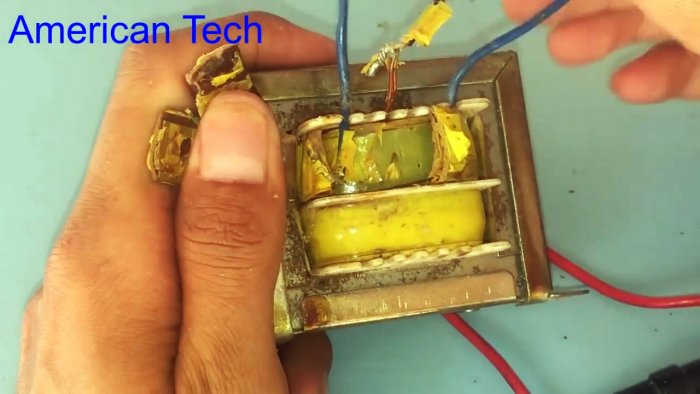

Сердечник трансформатор разбирать не будем, чтобы сильно не заморачиваться. Сетевую обмотку на 220 В тоже трогать не будем, она останется без изменений. Удалим только вторичную обмотку. Поэтому, срезаем изоляцию канцелярским ножом.
Паяльник с моментальным нагревом из трансформатора своими руками

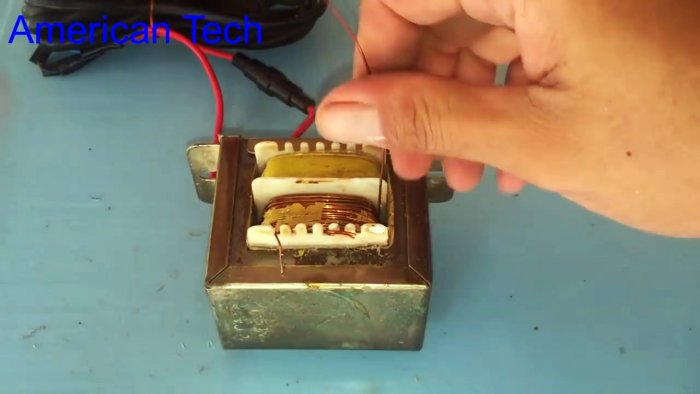

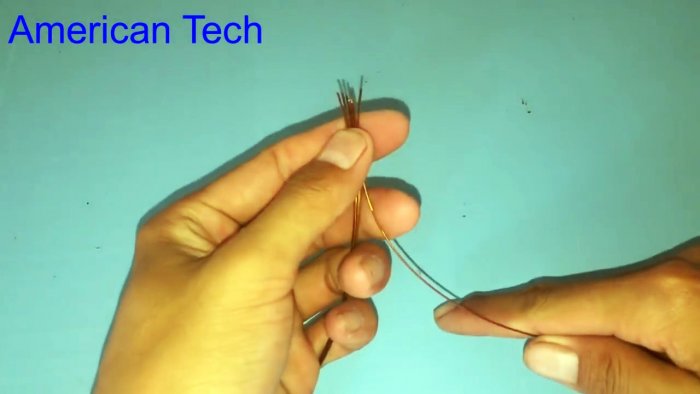

Далее распутываем провод виток за витком, но не выбрасываем, он нам пригодится далее.
Паяльник с моментальным нагревом из трансформатора своими руками

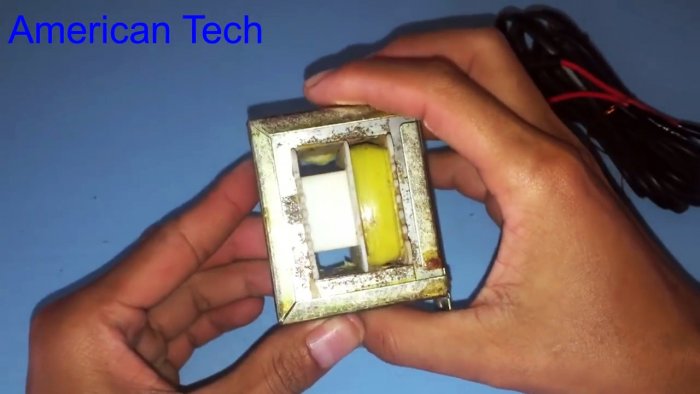

Секция пустая.
Паяльник с моментальным нагревом из трансформатора своими руками

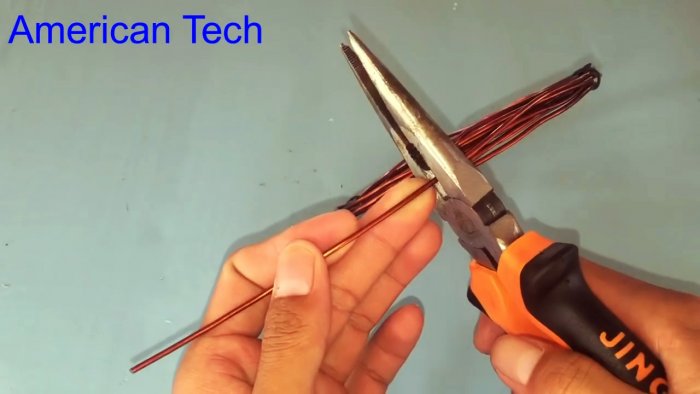

Теперь берем смотанную проволоку и нарезаем ее на ровные отрезки длиной 0,4 метра.
Паяльник с моментальным нагревом из трансформатора своими руками

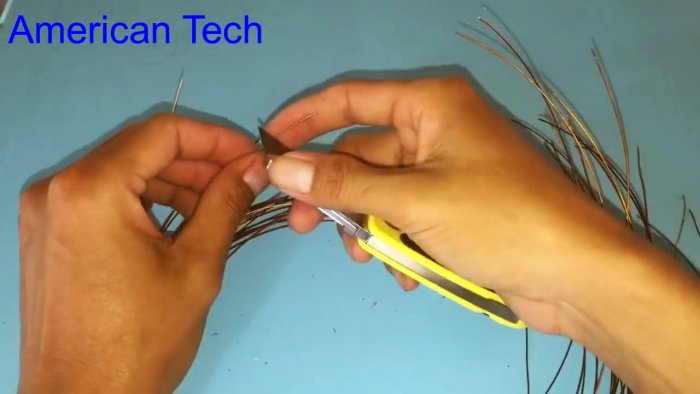

Концы каждой проволочки зачищаем с обеих сторон примерно на 2 сантиметра.
Паяльник с моментальным нагревом из трансформатора своими руками

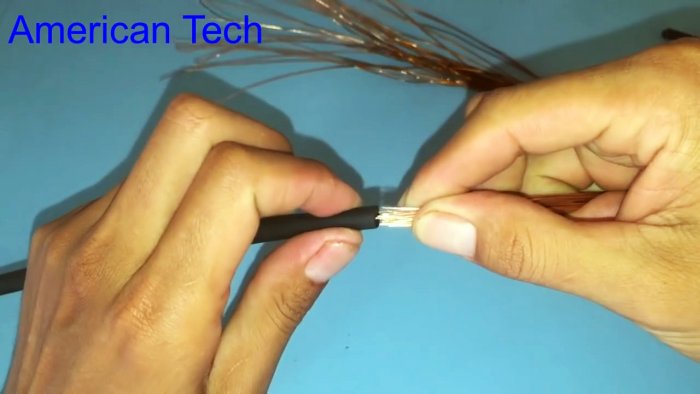

Далее берем этот пучок и одеваем на него термоусадку.
Паяльник с моментальным нагревом из трансформатора своими руками

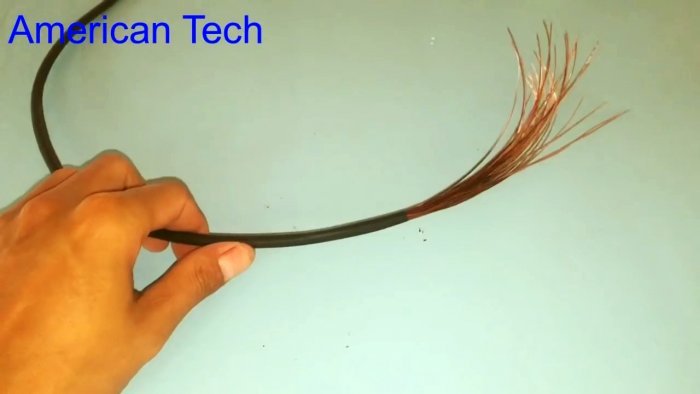

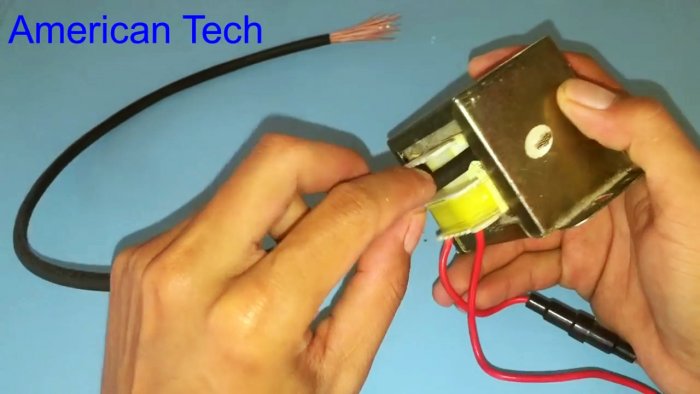

Вот такой провод должен получиться в итоге:
Паяльник с моментальным нагревом из трансформатора своими руками

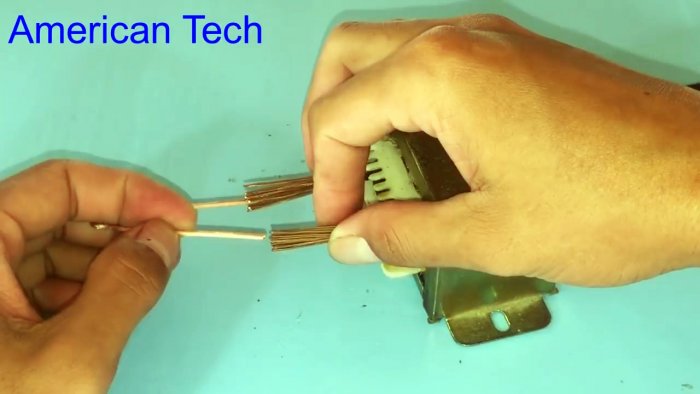

Затем, вставляем его в секцию вторичной обмотки и делаем 2 витка.
Паяльник с моментальным нагревом из трансформатора своими руками

Для изготовления жала берем кусок проволоки толщиной примерно 1,5 - 2 мм.
Паяльник с моментальным нагревом из трансформатора своими руками

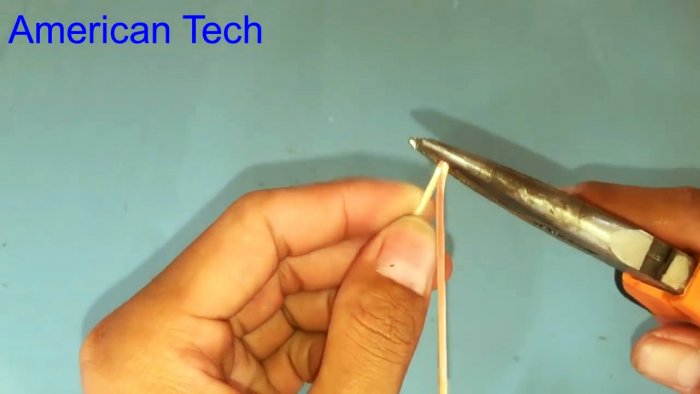

Снимаем изоляцию и сгибаем пополам.
Паяльник с моментальным нагревом из трансформатора своими руками

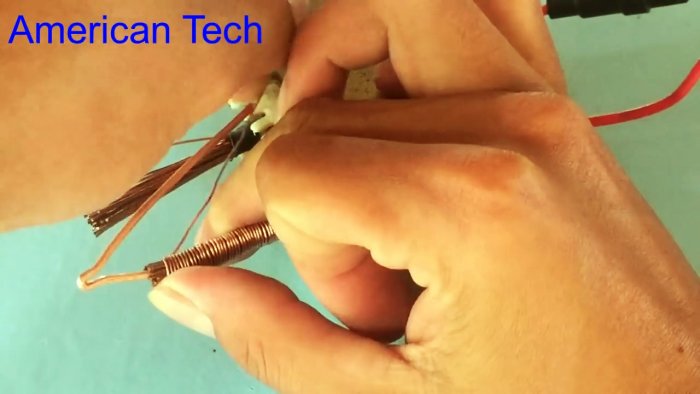

Вставляем в середину выводов.
Паяльник с моментальным нагревом из трансформатора своими руками

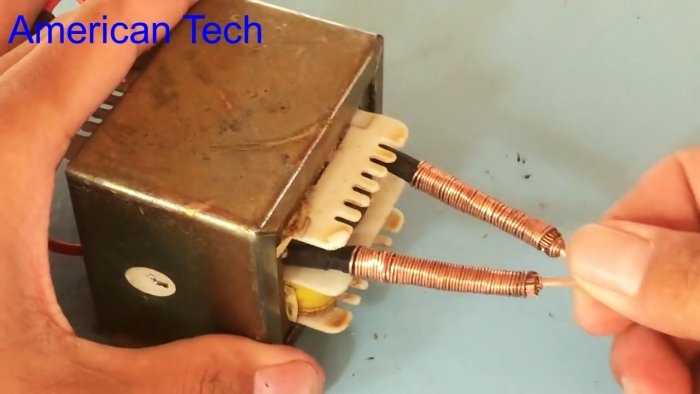

Фиксируем обматывая проволокой.
Паяльник с моментальным нагревом из трансформатора своими руками

Такое крепление надежно и жало никуда не денется.
Паяльник с моментальным нагревом из трансформатора своими руками

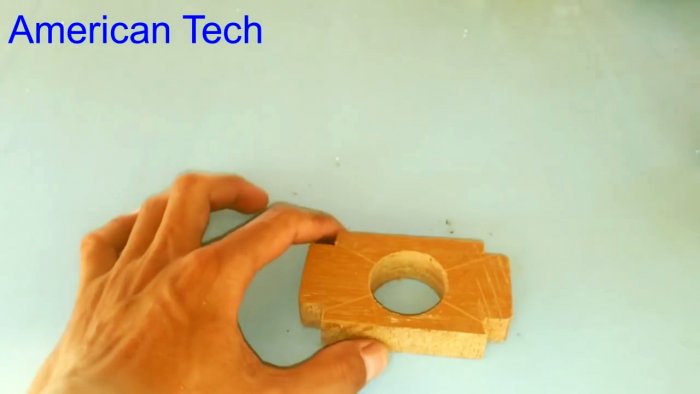

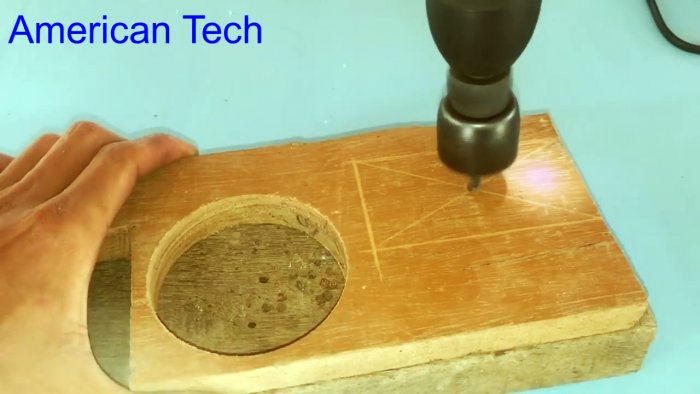

Из многослойной фанеры делаем основание паяльника.
Паяльник с моментальным нагревом из трансформатора своими руками

Паяльник с моментальным нагревом из трансформатора своими руками

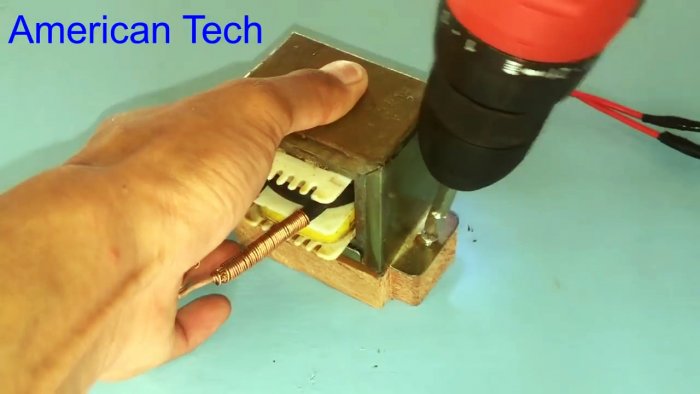

Прикручиваем трансформатор.
Паяльник с моментальным нагревом из трансформатора своими руками

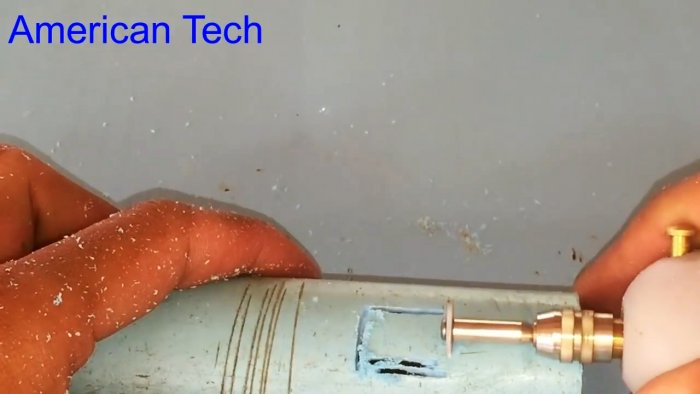

Из куска трубы ПВХ делаем ручку. В торце вырезаем паз под выключатель.
Паяльник с моментальным нагревом из трансформатора своими руками

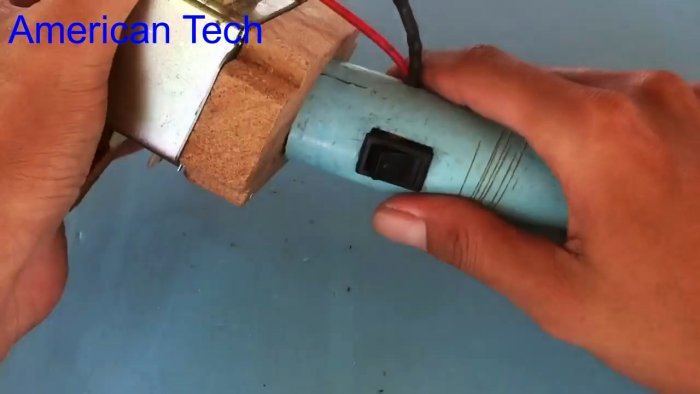

Вставляем выключатель, подпаиваем провода, вставляем ручку в основание.
Паяльник с моментальным нагревом из трансформатора своими руками

Паяльник готов!
Включаем в сеть и испытываем.
Паяльник с моментальным нагревом из трансформатора своими руками

Паяльник с моментальным нагревом из трансформатора своими руками

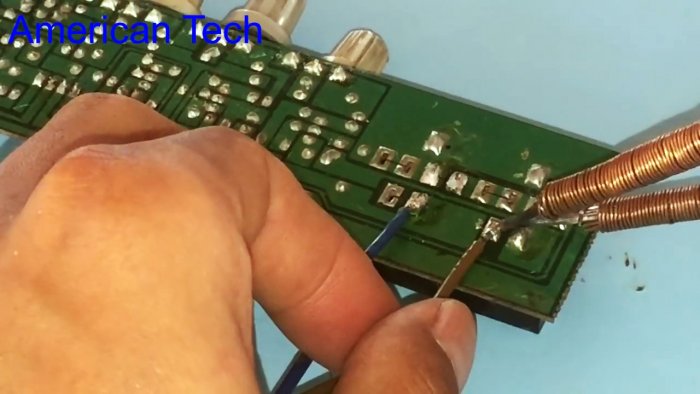

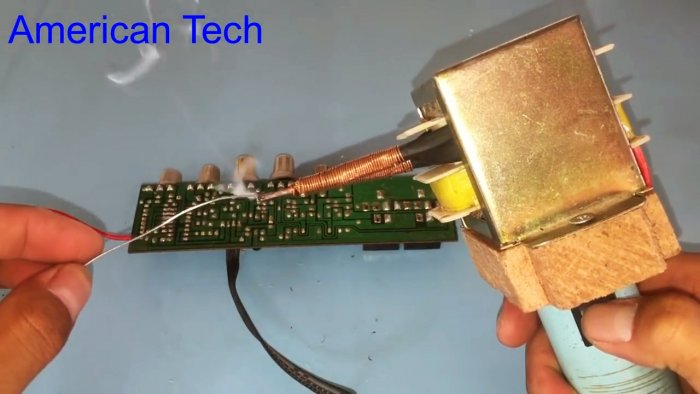

Паяет отлично.
Паяльник с моментальным нагревом из трансформатора своими руками

Смотрите видео
