Как сделать аккумуляторную батарею 9 В с зарядкой от USB

Батареи на 9 В не часто, но все же используются в различных игрушках, радиоприемниках, измерительных инструментах. Ресурс их не слишком долговечен. Чтобы постоянно не покупать данные элементы питания, можно сделать самому такую батарею с зарядкой от USB. Делается все из готового модуля и литьевого аккумулятора.

Понадобится


  • Старая крона.
  • Мини переключатель.
  • Модуль зарядки-преобразователь - http://ali.pub/5duspx
    Как сделать аккумуляторную батарею 9 В с зарядкой от USB

  • Литиевый аккумулятор 3,7 В - http://ali.pub/5dusue
    Как сделать аккумуляторную батарею 9 В с зарядкой от USB


Как сделать аккумуляторную батарею типа «Крона» с зарядкой от 5 В

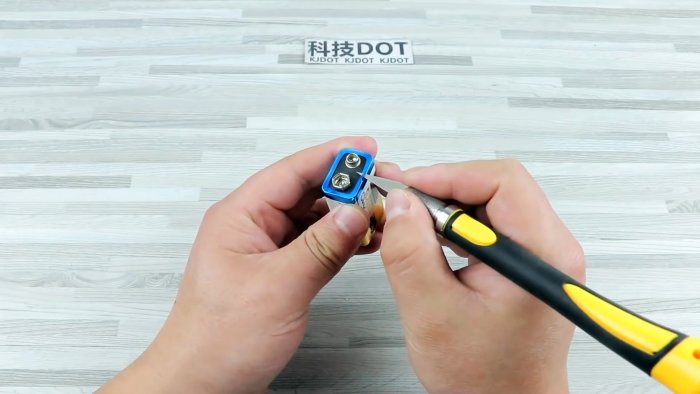

Удаляем оплетку со старой батарейки.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

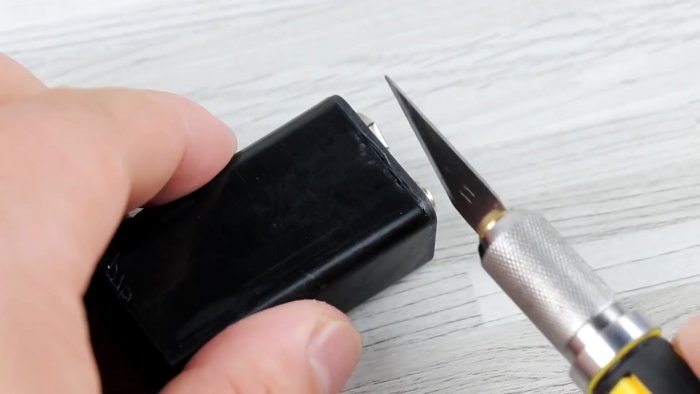

Вскрываем корпус аккуратно при помощи острого скальпеля.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

Внутренности утилизируем. Нам нужен сам пластиковый корпус с колодкой.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

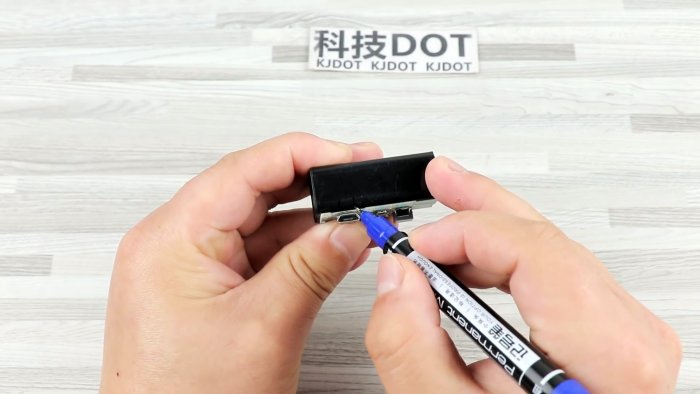

Размечаем корпус под разъем платы.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

Вырезаем окно: сначала прожигаем паяльником, затем формуем острым скальпелем.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

Припаиваем провода к плате. На ней есть все обозначения. От выхода преобразователя припаиваем сразу к колодке, а контакты от аккумулятора припаиваем к аккумулятор только через переключатель.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

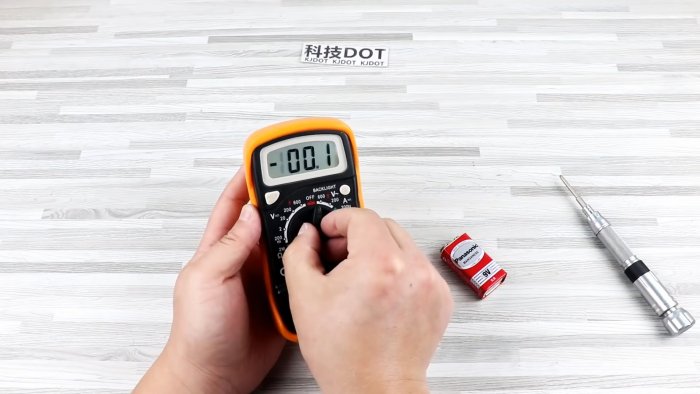

Проверяем работу мультиметром. При включенном переключателе, на колодке должно выходить 9 Вольт.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

К светодиодам на плате, супер клеем, приклеиваем световод.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

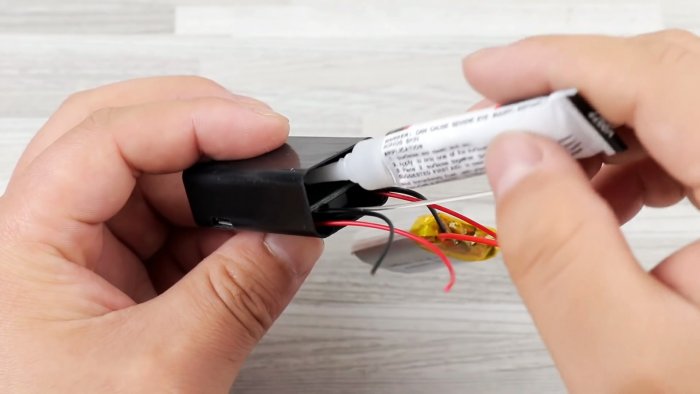

Вклеиваем плату в корпус.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

В колодке делаем вырез под переключатель и отверстие под световод. Вклеиваем переключатель.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

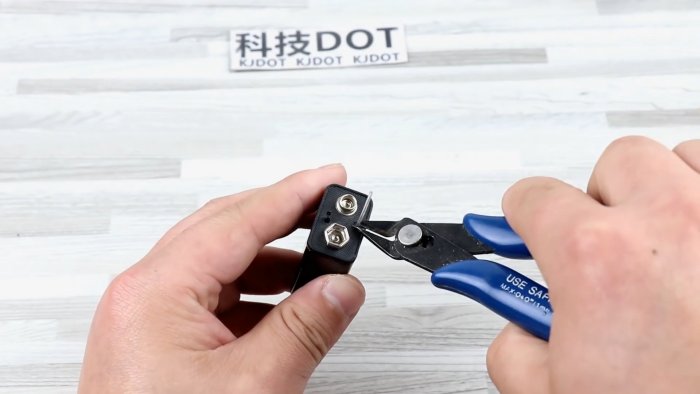

Приклеиваем колодку к корпусу. Световод откусываем.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

Наша аккумуляторная батарейка 9 В типа «Крона» готова.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

Можно поставить на зарядку.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

Красный светодиод горит когда идет зарядка, зеленый - когда она завершена.

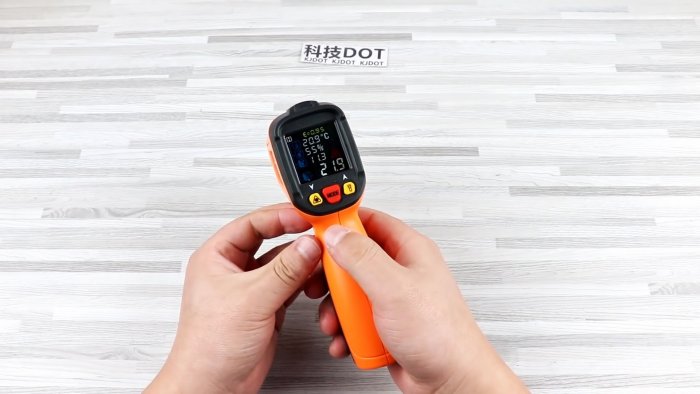

Теперь можно проверить на деле.
Как сделать аккумуляторную батарею 9 В с зарядкой от USB

Как сделать аккумуляторную батарею 9 В с зарядкой от USB

Переключатель служит для отключения преобразователя от аккумулятора, так как он даже в холостом режиме потребляет незначительный ток. И при длительном простое прибора где установлена батарея, его необходимо отключить.
