Главная » Электроника » Как сделать USB зарядное устройство для Li-ion 18650 батареи

Аккумуляторы 18650 серии относятся к одним из самых распространенных и часто используемых батарей. Применяются в фонариках, радиоприемниках, металлоискателях и тп. Радиолюбители не обошли их стороной и также используют где только возможно. Часто устройство питаемое от этого аккумулятора не имеет встроенного зарядного устройства и батарею приходится вынимать. Чтобы ее зарядить можно воспользоваться покупным устройство или сделать простое свое из куска ПВХ трубы. Это будет очень полезно, так как обычно покупные варианты питаются от сети 220 В, а этот образец способен заряжаться от любого USB порта.

Как сделать зарядное устройство для Li-ion 18650 батареи

Понадобится

Как сделать простейший индикатор тока зарядки для Li-ion аккумулятора - https://sdelaysam-svoimirukami.ru/7352-kak-sdelat-prostejshij-indikator-toka-zarjadki-dlja-li-ion-akkumuljatora.html

Изготовление зарядника для аккумуляторов 18650 серии

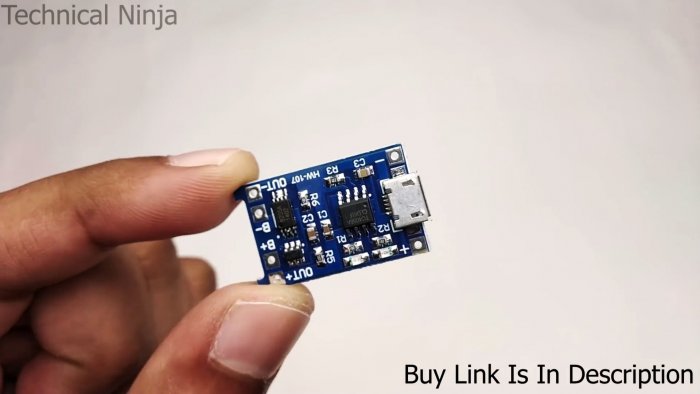

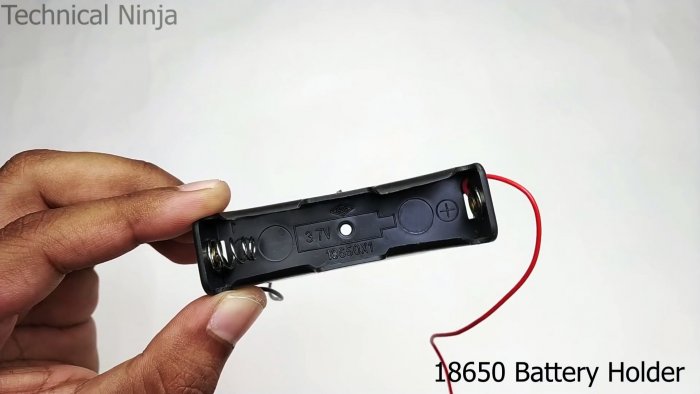

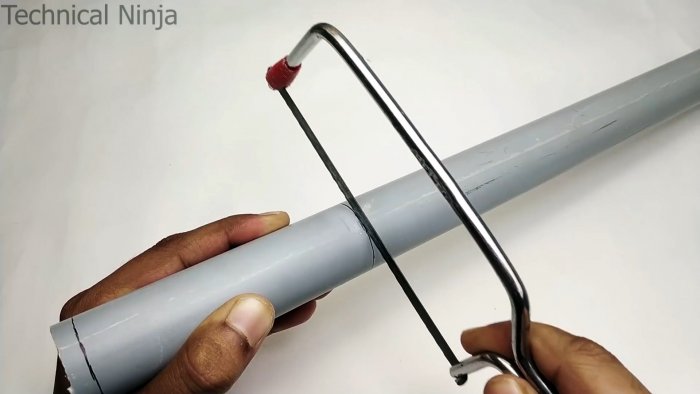

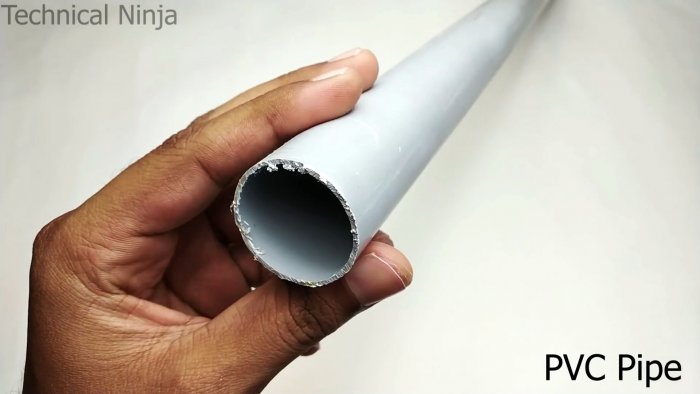

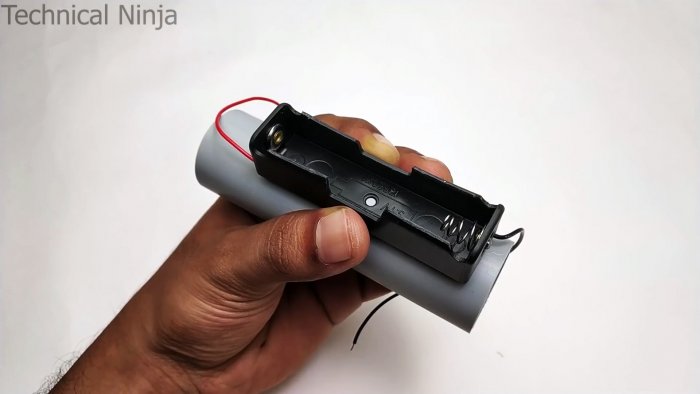

Берем модуль зарядки и держатель батареи, располагаем на трубе ПВХ. Добавляем по 5 мм с каждой стороны и определяем какой длины кусок отрезать. Ножовкой отпиливаем отрезок ПВХ трубы.
Как сделать зарядное устройство для Li-ion 18650 батареи

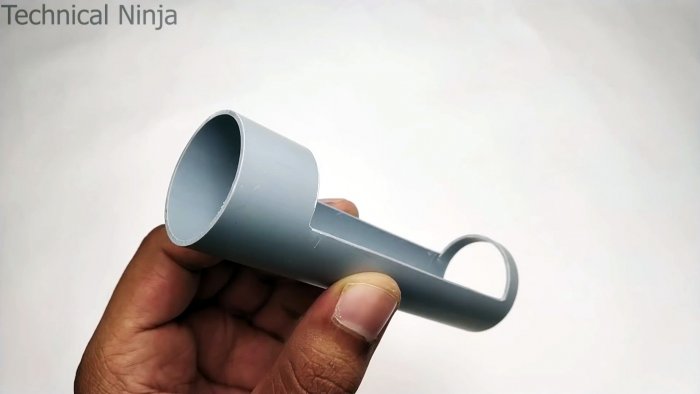

Прикладываем держатель и с запасом по сторонам по 5 мм вырезаем окно в отрезке.
Как сделать зарядное устройство для Li-ion 18650 батареи
Как сделать зарядное устройство для Li-ion 18650 батареи
Все заусенцы стачиваем напильником.
Как сделать зарядное устройство для Li-ion 18650 батареи

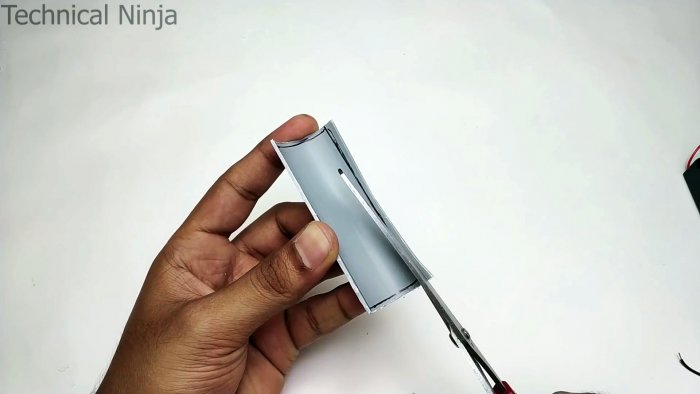

Вырезанную заглушку подрезаем по размерам держателя батареи.
Как сделать зарядное устройство для Li-ion 18650 батареи

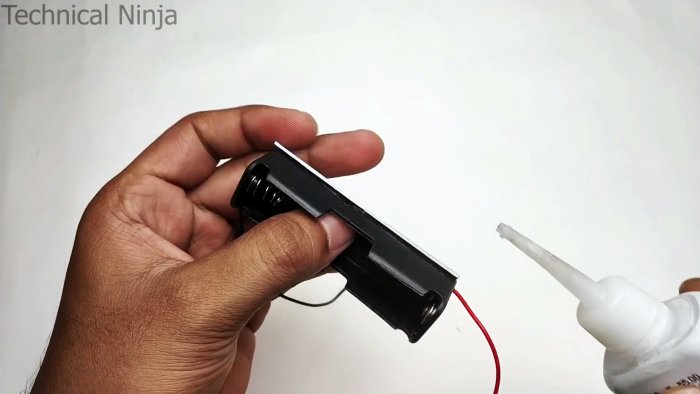

Приклеиваем к нему на супер клей.
Как сделать зарядное устройство для Li-ion 18650 батареи

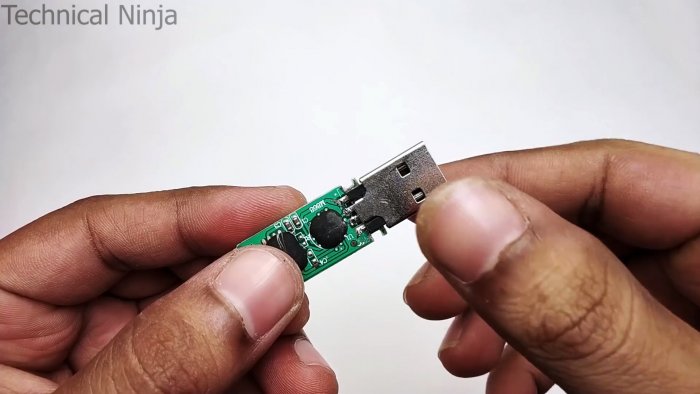

От нерабочей флешки берем USB разъем.
Как сделать зарядное устройство для Li-ion 18650 батареи

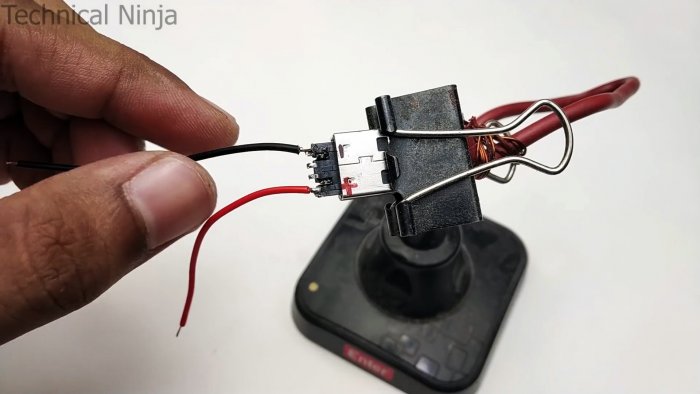

Припаиваем провода питания.
Как сделать зарядное устройство для Li-ion 18650 батареи

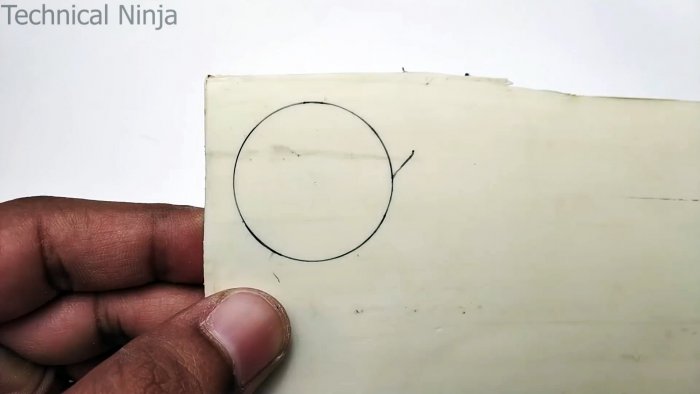

В пластике 3 мм размечаем 3 заглушки и вырезаем.
Как сделать зарядное устройство для Li-ion 18650 батареи

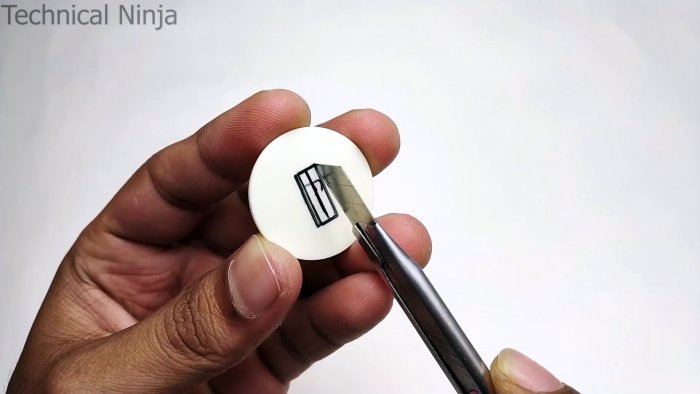

В одной канцелярским ножом делаем вырез под USB разъем.
Как сделать зарядное устройство для Li-ion 18650 батареи

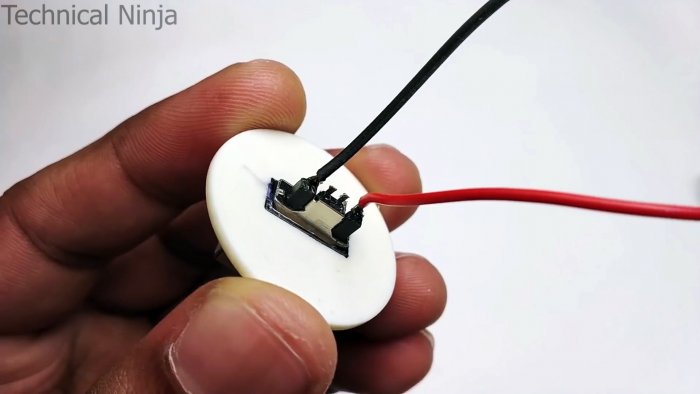

Вклеиваем разъем на супер клей.
Как сделать зарядное устройство для Li-ion 18650 батареи

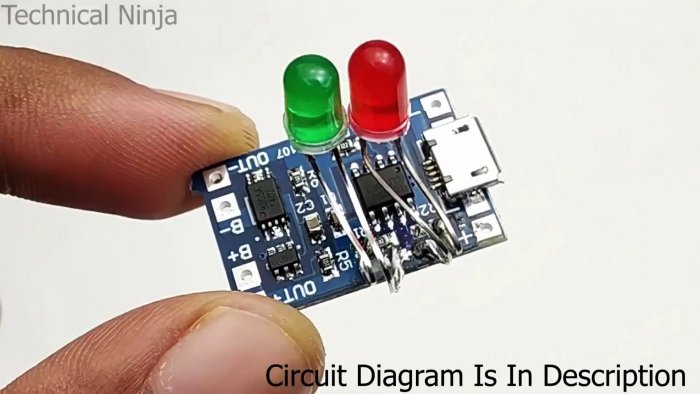

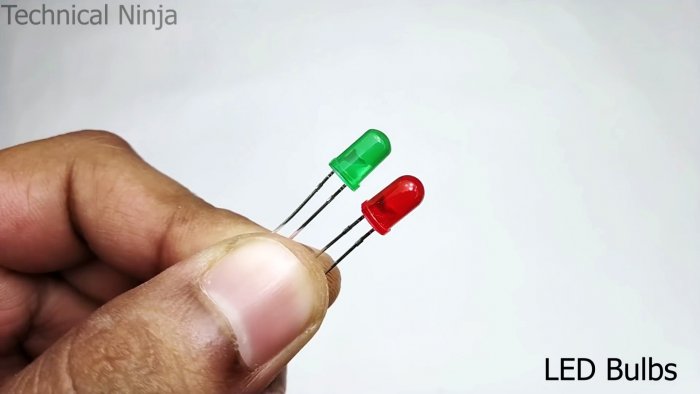

На модуле зарядки выпаиваем чип светодиоды и запаиваем обычные. Вывода сгибаем как на фото.
Как сделать зарядное устройство для Li-ion 18650 батареи

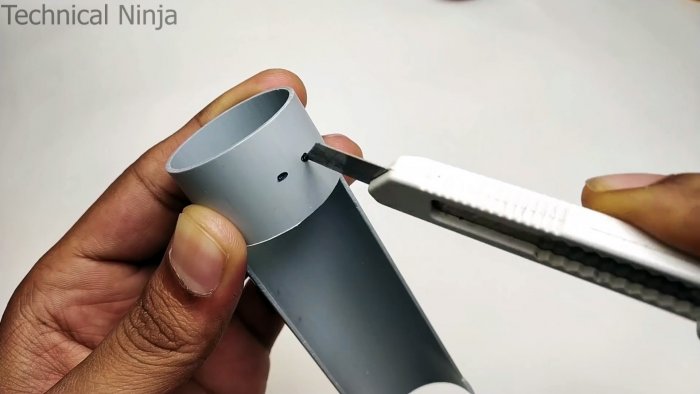

В верхней части заготовки делаем отверстия под светодиоды.
Как сделать зарядное устройство для Li-ion 18650 батареи

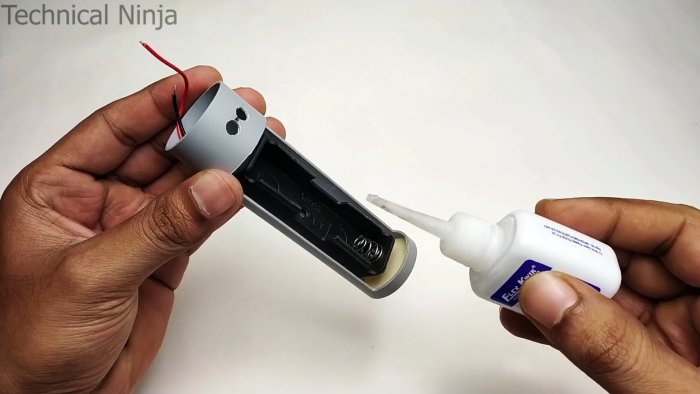

Вниз вклеиваем заглушку и держатель.
Как сделать зарядное устройство для Li-ion 18650 батареи

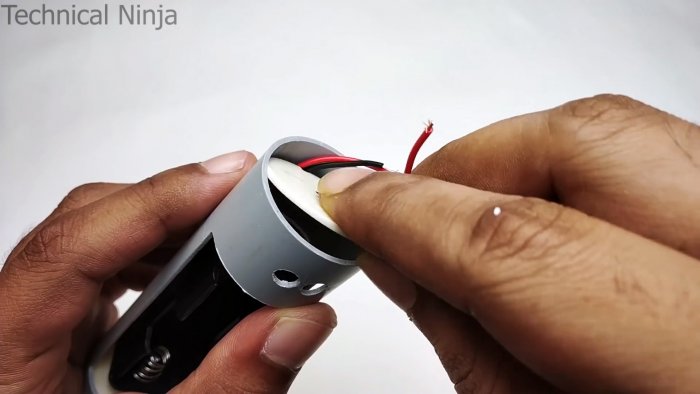

Вклеиваем вторую заглушку, сделав в ней пропилы для поводов идущих от держателя.
Как сделать зарядное устройство для Li-ion 18650 батареи

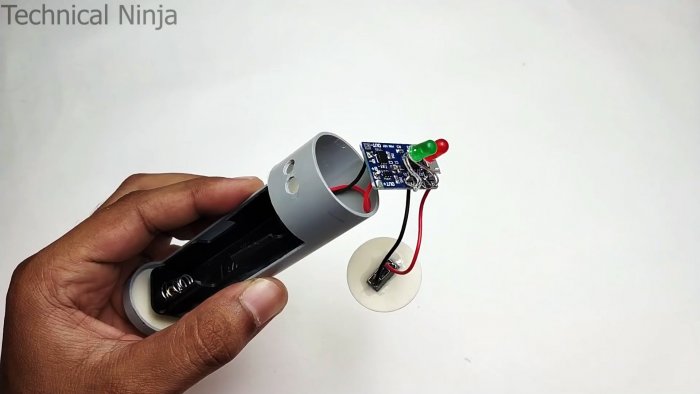

Припаиваем модуль к проводам держателя и проводам от USB.
Как сделать зарядное устройство для Li-ion 18650 батареи

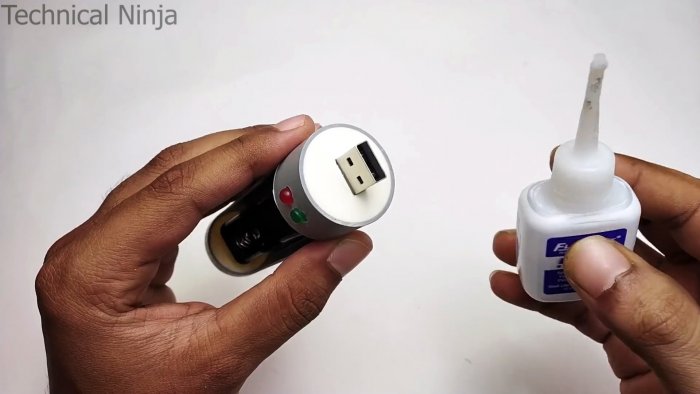

Устанавливаем модуль со светодиодами, фиксируем клеем. Вклеиваем последнюю заглушку.
Как сделать зарядное устройство для Li-ion 18650 батареи
Зарядное устройство USB под Li-ion 18650 батареи готово!
Как сделать зарядное устройство для Li-ion 18650 батареи
Устанавливаем аккумуляторную батарею в держатель. А сам зарядник втыкаем в зарядку с USB гнездом от сотового телефона.
Как сделать зарядное устройство для Liion 18650 батареи

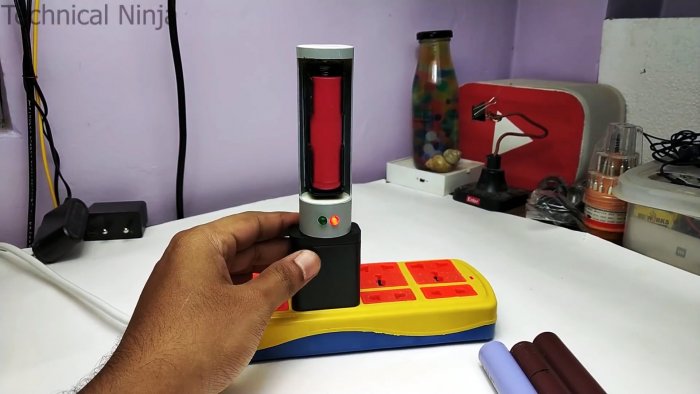

Загорелся красный светодиод, сигнализирующий о прохождении зарядки батареи. Как только батарея будет полностью заряжена, загорится зеленый светодиод, а красный потухнет. Теперь зарядное устройство можно брать с собой и и заряжать от любого USB порта: хоть от ноутбука, хоть порта магнитолы в машине.

Смотрите видео

Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
4 минус один =
Комментарии (2)
  1. Олег
    #1 Олег Гости 10 марта 2021 00:00
    2
    Не забудьте, что модуль зарядки ТР4065 выдаёт на заряд ток 1А. Для одного слабенького 18650 это много. Китайцы, может быть, так надеются на снижение ресурса 18650 АКБ и увеличение их продаж. Будьте бдительны, берегите природу и свои деньги.
    1. Дмитрий Пинчук
      #2 Дмитрий Пинчук Гости 20 марта 2021 18:45
      0
      "Один слабенький 18650" из сборки аккумулятора для ноутбука имеет ёмкость 2200mA. При рекомендации тока заряда 1-1,5C TP4056 с ним вполне справляется.
