Ступенчатые Бегущие огни без транзисторов

Сделать мигалку с эффектом «Бегущих огней» можно очень просто без транзисторов, микросхем и платы за пару десятков минут. Очень простая и незамысловатая схема. Не требует настройки и работает сразу после включения. Как вариант, можно использовать для подсвечивания сигналов поворотников, как у дорогих автомобилей.

Понадобится


  • Светодиоды 3 В - 9 штук. Лучше использовать разноцветные.
  • Резисторы 330 ОМ - 9 штук.
  • Диоды 1N4007 - 8 штук.
  • Конденсаторы 2200 мкФ - 2 штуки.
  • Реле 6 В - 1 штука.

К деталям нет строгих требований, они с легкостью меняются на аналоги.

Изготовление бегущих огней без транзисторов

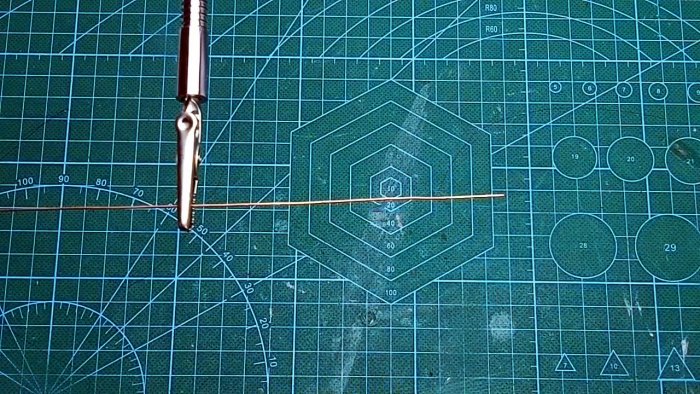

Из куска толстой проволоки делаем основание, закрепляем в «третьей руке». Это будет плюсовая шина.
Ступенчатые Бегущие огни без транзисторов

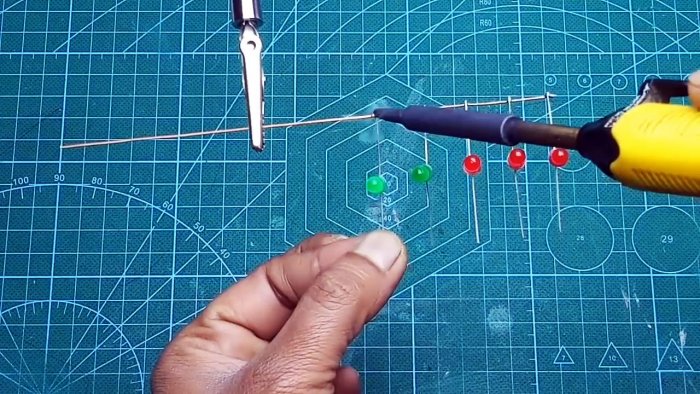

Припаиваем все 9 светодиодов «плюсом» к проводнику через небольшое расстояние.
Ступенчатые Бегущие огни без транзисторов

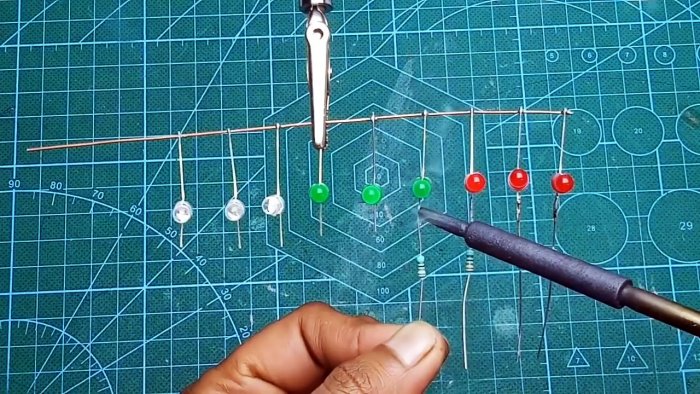

Далее припаиваем к выводам светодиодов все резисторы 330 Ом.
Ступенчатые Бегущие огни без транзисторов

Ступенчатые Бегущие огни без транзисторов

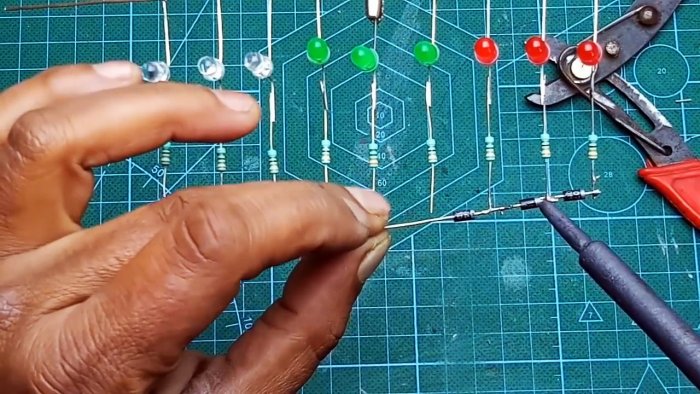

Далее начинаем последовательно припаивать цепочку диодов: катод к аноду и тд.
Ступенчатые Бегущие огни без транзисторов

Ступенчатые Бегущие огни без транзисторов

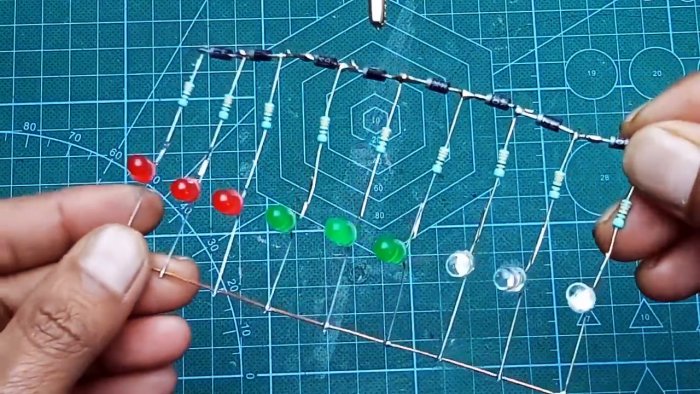

Получилось почти законченное устройство, которое отображает уровень поданного на него напряжения. То есть каждый шаг светодиода сигнализирует о увеличении напряжение на 0,5-0,7 В (зависит от марки диода). Подробнее читайте тут - https://sdelaysam-svoimirukami.ru/6043-indikator-urovnja-bez-tranzistorov-bez-mikroshem-i-bez-platy.html

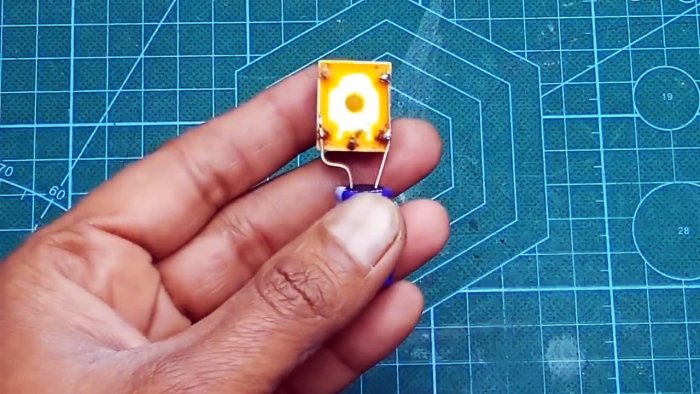

Теперь из реле соберем генератор периодически повторяющихся импульсов. Берем реле и припаиваем к выводу катушки конденсатор.
Ступенчатые Бегущие огни без транзисторов

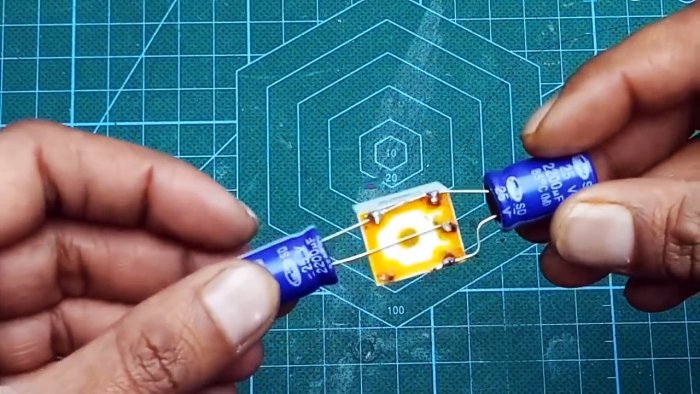

Далее берем второй конденсатор и припаиваем его между замкнутыми выводами реле и замыкаем один контакт с минусом катушки.
Ступенчатые Бегущие огни без транзисторов

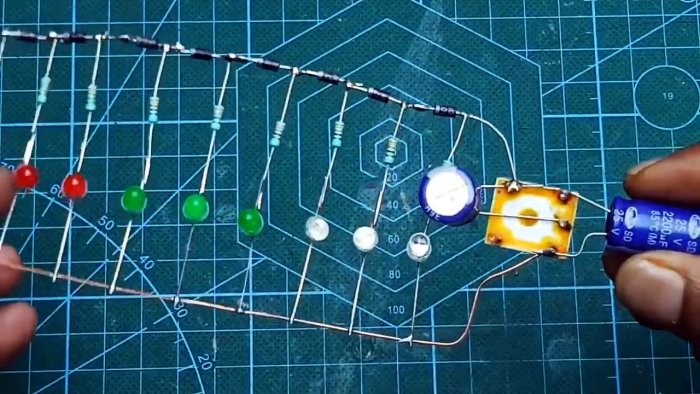

Припаиваем к сборке светодиодов.
Ступенчатые Бегущие огни без транзисторов

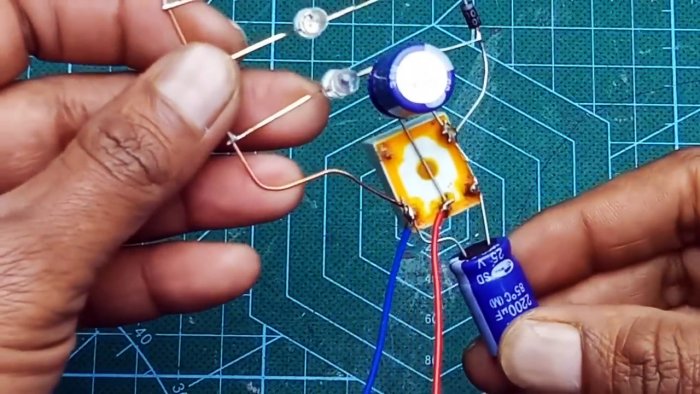

Припаиваем питание. Синий провод - минус, красный - плюс.
Ступенчатые Бегущие огни без транзисторов

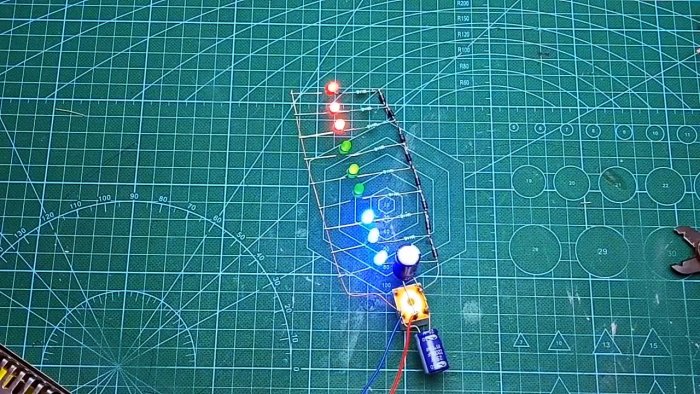

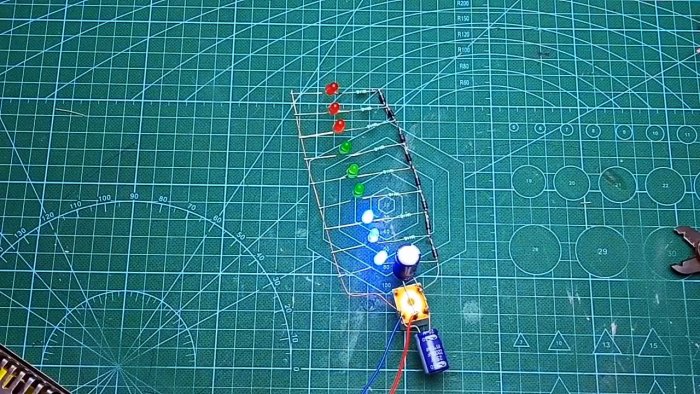

Подаем питание 9-12 В и наблюдаем интересный световой эффект.
Ступенчатые Бегущие огни без транзисторов

Ступенчатые Бегущие огни без транзисторов

Работа:


Как только подается питание на схему - контакты реле размыкаются и светодиоды загораются разом, так как далее ток идет через конденсатор припаянный в разрыв контактам реле. Он постепенно начинает разряжаться, поэтому линейка светодиодов тухнет по очереди одна за одной. Как только напряжение упадет до нуля, реле отпустит якорь и замкнет контакты, в результате конденсатор зарядится и цикл повторится. Конденсатор который припять паралельно реле, нужен для того, чтобы дать реле возможность работать, пока напряжение достигнет полного нуля.

Смотрите видео


Чтобы увидеть работу мигалки отчетливо, посмотрите видео:
