Простейшая, надежная защита от короткого замыкания, без логической электроники, транзисторов и всего остального. Светодиоды используются только в качестве индикации.
Данное устройство можно применить в низковольтных схемах, где есть опасность замыкания контактов с выходным напряжением 6 - 18 В.
Простая защита от короткого замыкания всего на одном реле

Понадобится


  • Реле 12 В.
    Простая защита от короткого замыкания всего на одном реле

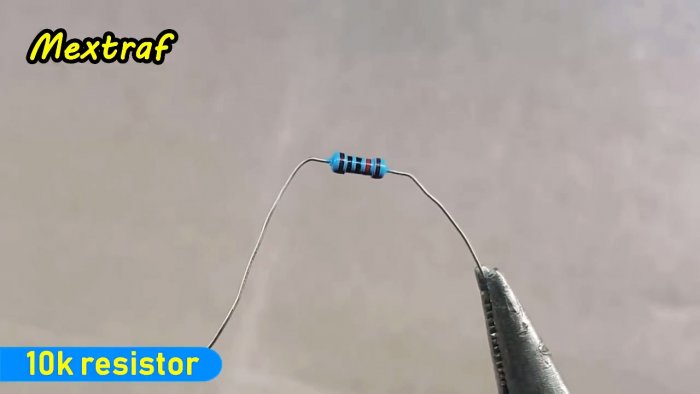

  • Два резистора 10 кОм.
    Простая защита от короткого замыкания всего на одном реле

  • Два светодиода разного цвета.
    Простая защита от короткого замыкания всего на одном реле

  • Кнопка без фиксации.

Делаем простую защиту от короткого замыкания


Рассмотрим принципиальную схему устройства:
Простая защита от короткого замыкания всего на одном реле

Работает оно следующим образом: При подаче питания, реле остается в неизменном состоянии, горит только красный светодиод. На выходи нет никакого потенциала. Чтобы запустить работу, необходимо кратковременно нажать на кнопку. После этого реле сменит свое состояние, замкнет паралельно контакты кнопки и будет удерживаться в таком состоянии до КЗ. Красный свет потухнет и загорится зеленый. На выходе появится напряжение для питания нагрузки.
Если случится КЗ, общее напряжение цепи упадет до нуля. Контакты реле отпустятся и отключат нагрузку. Чтобы возобновить подачу напряжения на выходе, необходимо будет опять нажать на кнопку однократным нажатием.

Спаяем устройство на универсальной плате:
Простая защита от короткого замыкания всего на одном реле

Слева вход для источника питания, справа выход для нагрузки.
Простая защита от короткого замыкания всего на одном реле

Работа

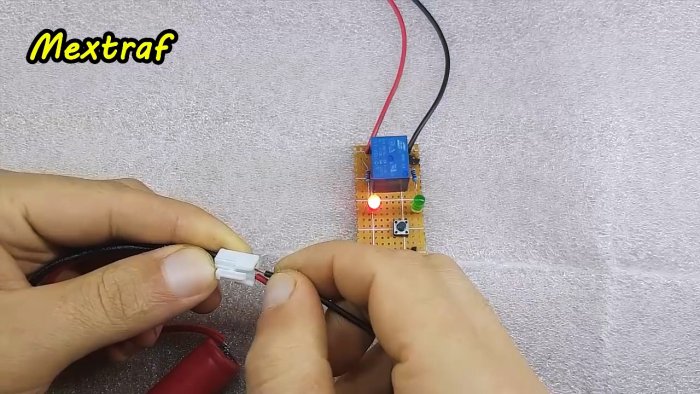

Подключаем питание. Светится красный светодиод.
Простая защита от короткого замыкания всего на одном реле

В роли нагрузки используется небольшой электродвигатель на 12В. Нажимаем кнопку однократно: светодиод красный потух, загорелся зеленый.
Простая защита от короткого замыкания всего на одном реле

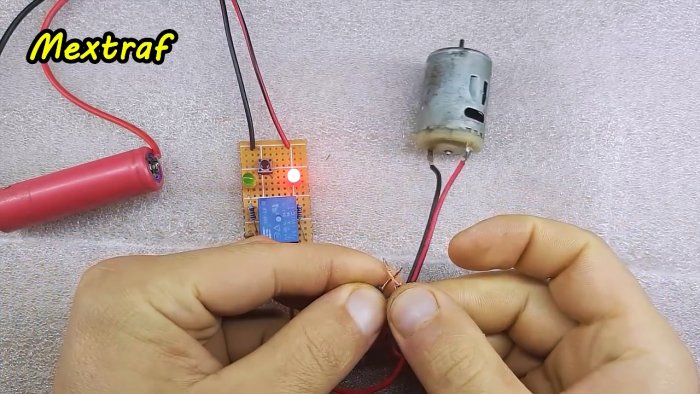

Если мотор был подключен, то он будет работать. Если сейчас замкнуть выходные контакты, то зеленый светодиод потухнет, загорится красный. Питание на выходе пропадет до тех пор, пока повторно не будет нажата тактовая кнопка.
Простая защита от короткого замыкания всего на одном реле

Вот и все! Невероятно простое и надежное в работе устройство. Оно также выключит нагрузку, если входящие питание от источника кратковременно пропадет. Эта функция тоже может быть весьма полезной.
