Как сделать схему для управления двигателем Включение и реверс двумя кнопками

При помощи этой несложной схемы можно управлять двигателем постоянного тока всего двумя кнопками. Каждая из которых служит для включения двигатель в то или иное направления. Устройство способно управлять мощным мотором, контакты кнопок при этом не будут подгорать и залипать.

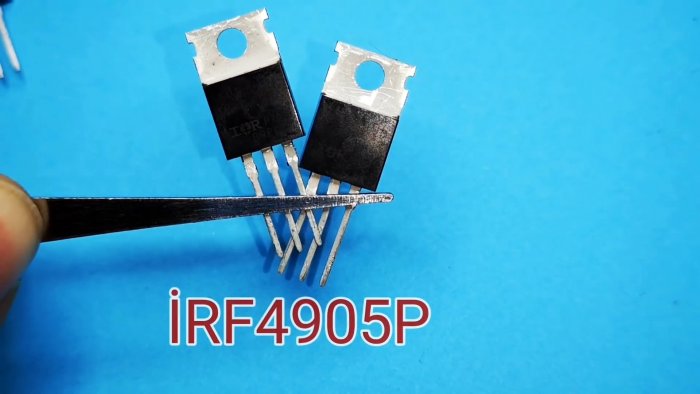

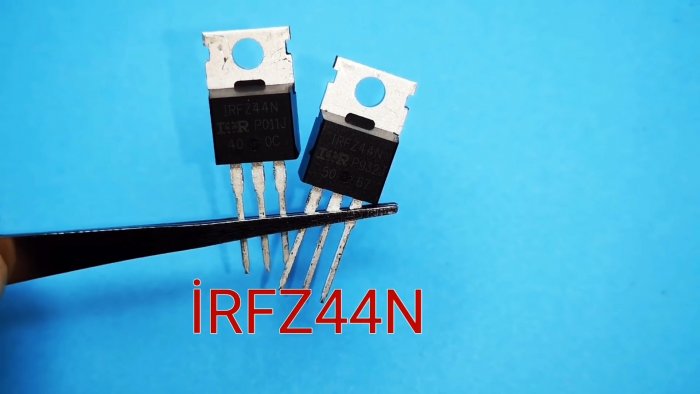

Детали



Схема


Как сделать схему для управления двигателем Включение и реверс двумя кнопками

Как видно из схемы, используются транзисторы разной проводимости, которые включены между собой в единый мост. Визуально схему можно разделить на левую и правую стороны, которые по строению своему идентичны друг другу.
Изначально все верхние транзисторы открыты, а нижние заперты. В результате на оба контакта мотора подается плюс с питания. В результате чего вал двигателя неподвижен. Стоит только нажать, скажем, левую кнопку, как верхний транзистор в ее цепи закроется, а нижний откроется. В результате чего на одном из контактов двигателя появиться минус питания, двигатель заработает. Если кнопку отпустить, мотор остановиться. А если нажать правую кнопку, то мотор закрутиться в другую сторону.

Изготовление схемы управление электродвигателем постоянного тока

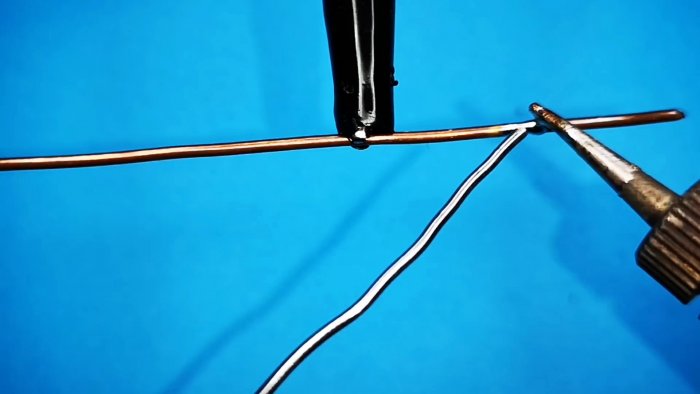

Из толстой медной проволоки сделаем шину питания.
Как сделать схему управления двигателем Включение и реверс двумя кнопками

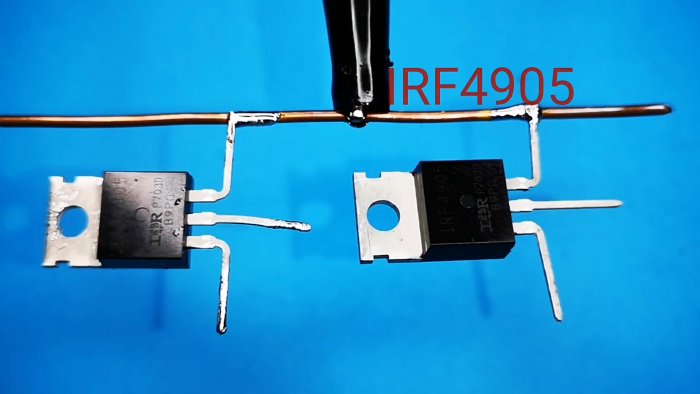

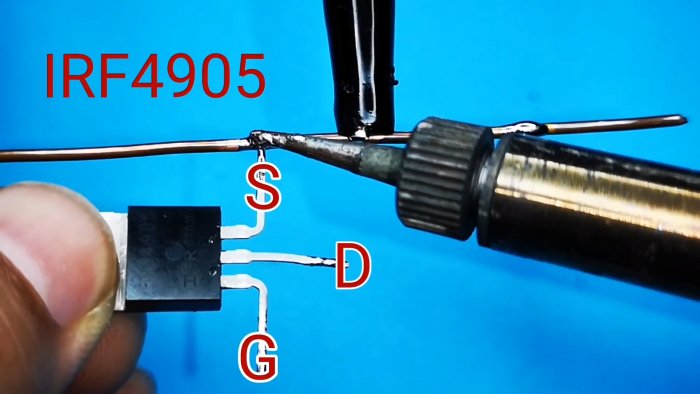

Припаяем транзисторы истоками.
Как сделать схему управления двигателем Включение и реверс двумя кнопками

Как сделать схему управления двигателем Включение и реверс двумя кнопками

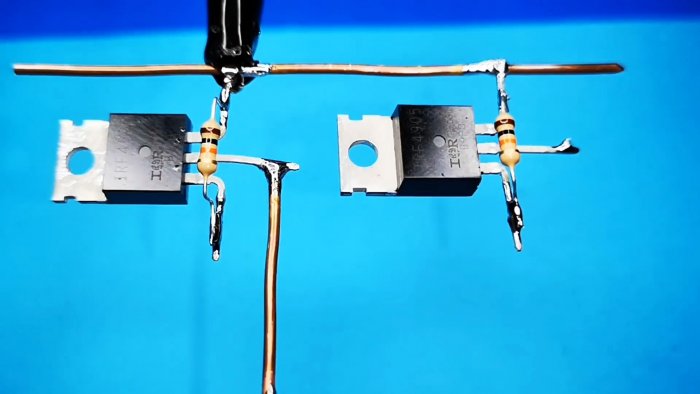

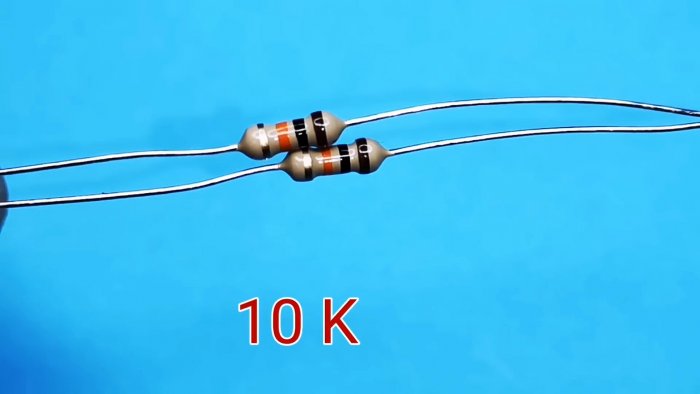

Между истоками и затворами припаяем по резистору.
Как сделать схему управления двигателем Включение и реверс двумя кнопками

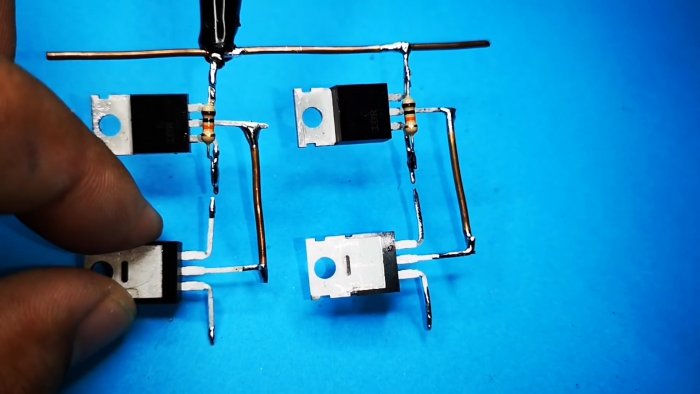

Далее припаяем нижний ряд транзисторов. Для удобства включения перевернем их.
Как сделать схему управления двигателем Включение и реверс двумя кнопками

Как сделать схему управления двигателем Включение и реверс двумя кнопками

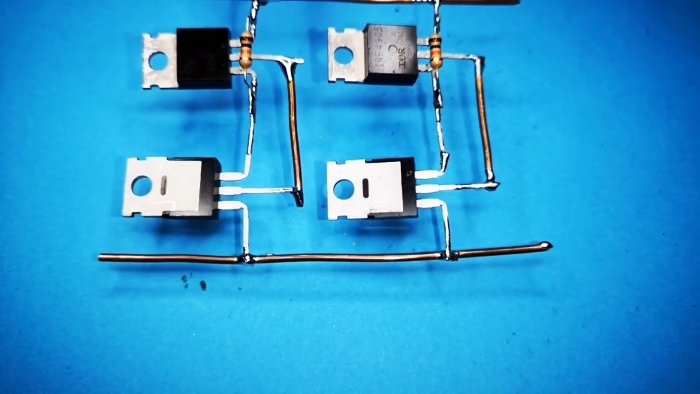

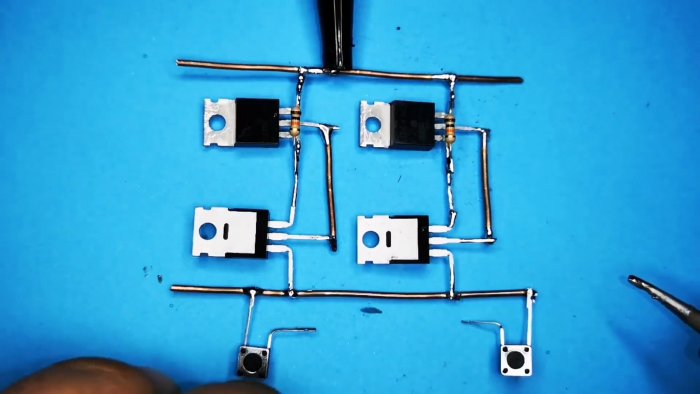

Припаяем кнопки на нижнюю шину питания.
Как сделать схему управления двигателем Включение и реверс двумя кнопками

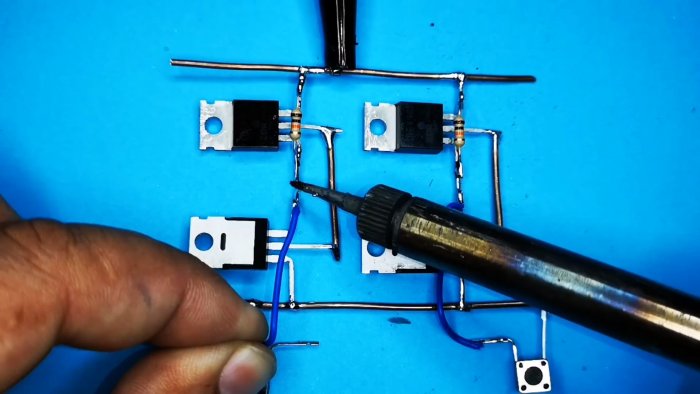

Соединим проводами вторые вывода.
Как сделать схему управления двигателем Включение и реверс двумя кнопками

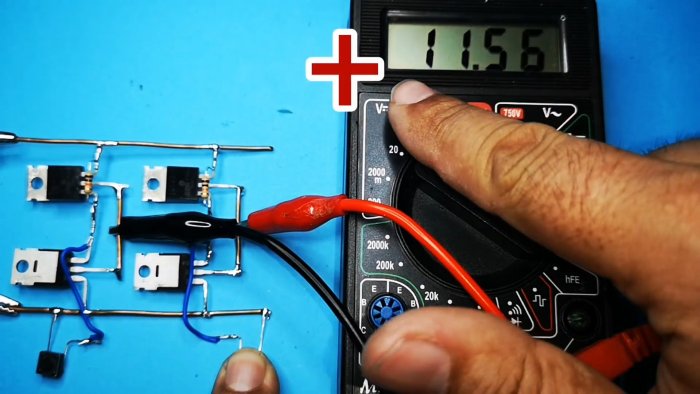

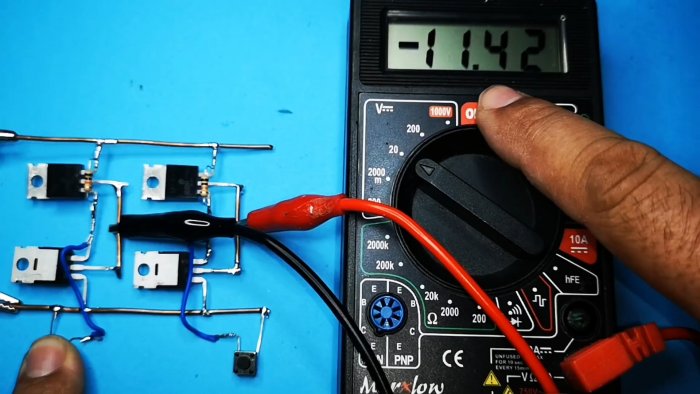

Подключим питание 12 В и мультиметр вместо двигается. И попробуем сначала нажать на одну кнопку.
Как сделать схему управления двигателем Включение и реверс двумя кнопками

Затем на вторую.
Как сделать схему управления двигателем Включение и реверс двумя кнопками

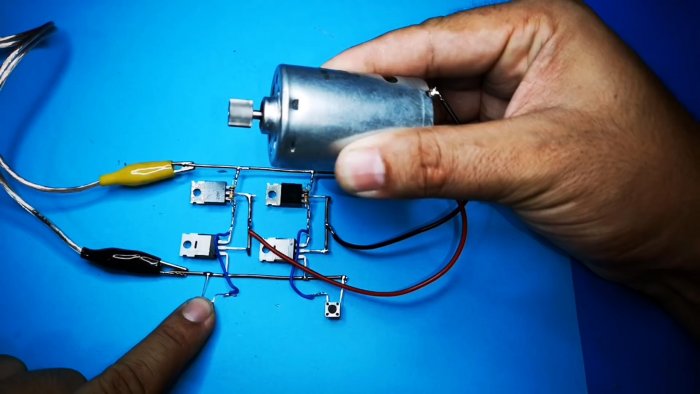

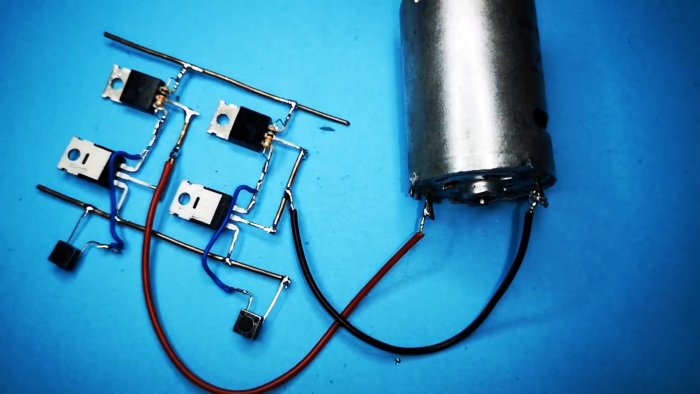

Полярность изменилась, значит схема работает. Пробуем с электромотором.
Как сделать схему управления двигателем Включение и реверс двумя кнопками

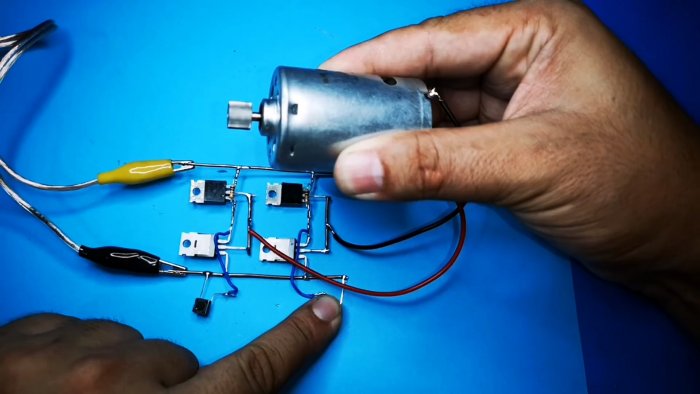

Крутиться в одну сторону.
Как сделать схему управления двигателем Включение и реверс двумя кнопками

Затем в другую.
Как сделать схему управления двигателем Включение и реверс двумя кнопками

Такое устройство вполне найдет достойное применение в быту.
