2 мигалки из старой зарядки от телефона

Наверняка у вас дома в одном из шкафов есть этот клубок с зарядными устройствами от различных моделей сотовых телефонов. Они все рабочие и поэтому их выкинуть просто жалко...
Зарядки можно пустить в дело, сделать из них полезные устройства. Вот два из них, которые под силу даже начинающим радиолюбителям.

Светодиодная мигалка

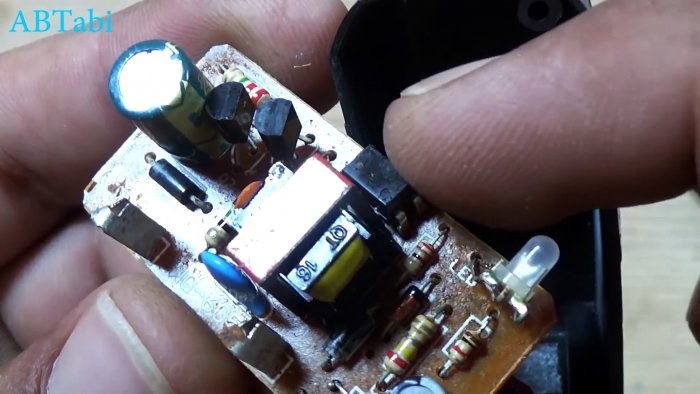

Разбираем корпус зарядного устройства и вынимаем из него плату.
2 мигалки из старой зарядки от телефона

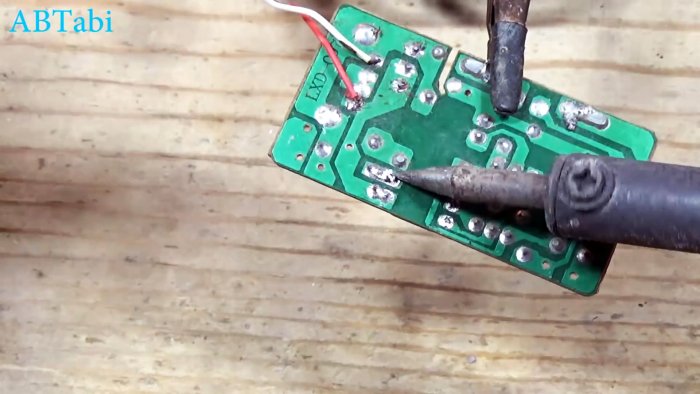

Находи на ней такой элемент под названием оптрон. И, выпаиваем его.
2 мигалки из старой зарядки от телефона

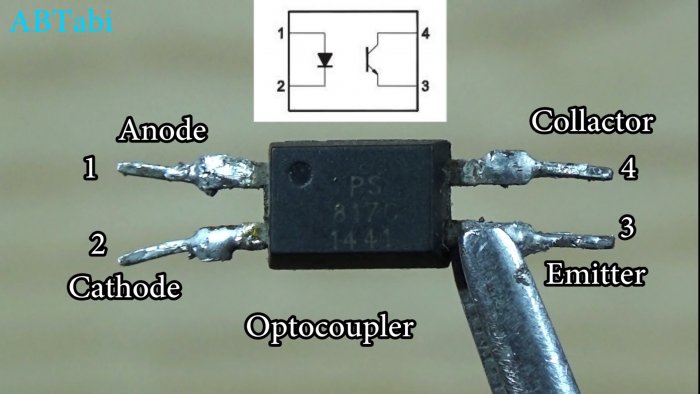

Так выглядит его цоколевка.
2 мигалки из старой зарядки от телефона

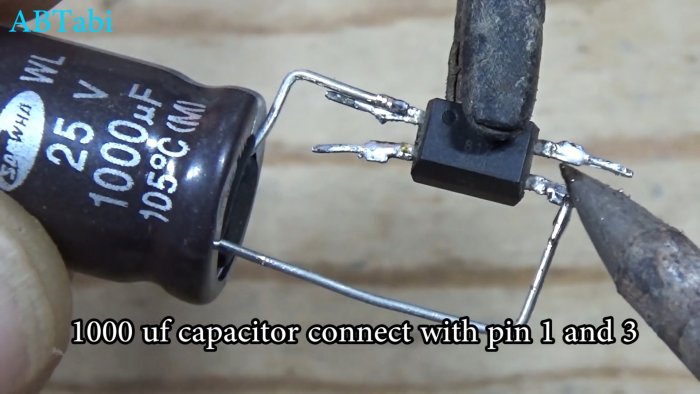

Берем конденсатор из той же платы или большей емкости и припаиваем к 1 и 3 выводу оптрона.
2 мигалки из старой зарядки от телефона

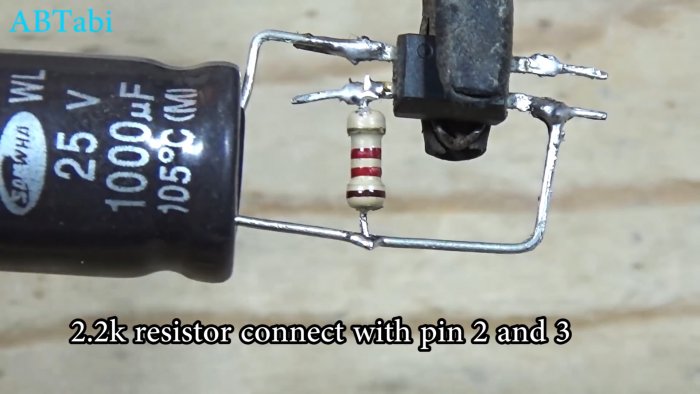

Припаиваем резистор на 2,2 кОм, так же выпаянный из зарядки.
2 мигалки из старой зарядки от телефона

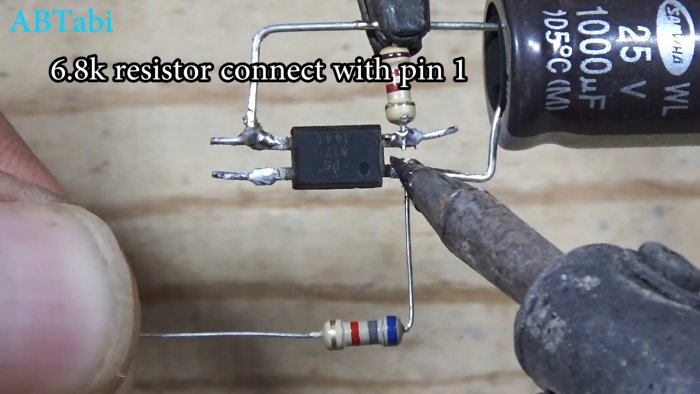

Припаиваем резистор 6,8 кОм.
2 мигалки из старой зарядки от телефона

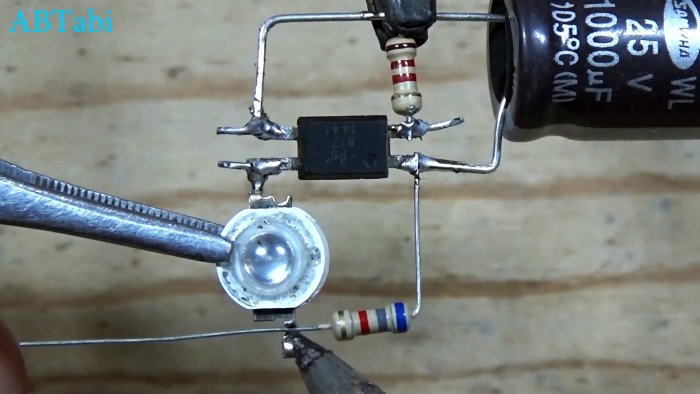

И в конце запаиваем светодиод.
2 мигалки из старой зарядки от телефона

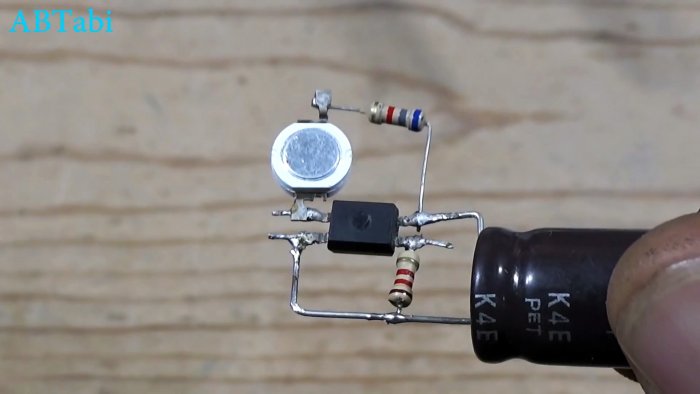

Мигалка готова.
2 мигалки из старой зарядки от телефона

Подаем питание от аккумуляторов 3,6 В.
2 мигалки из старой зарядки от телефона

Все отлично мигает.

Мигалка на неоновой лампе с питанием от 220В


Эта мигалка хороша тем, что работает от сети переменного тока 220В.

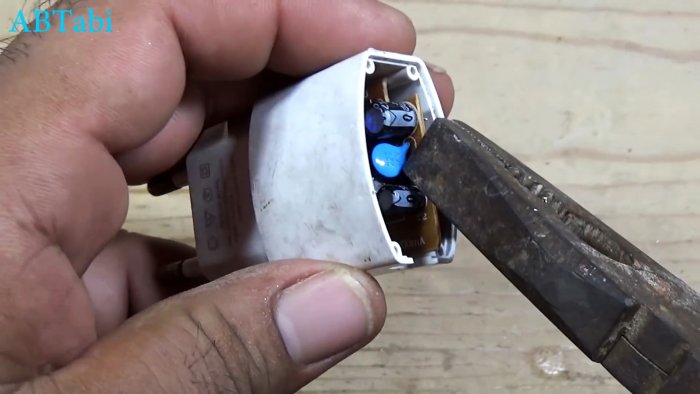

Возьмем и разберем корпус блока. Вытащим плату.
2 мигалки из старой зарядки от телефона

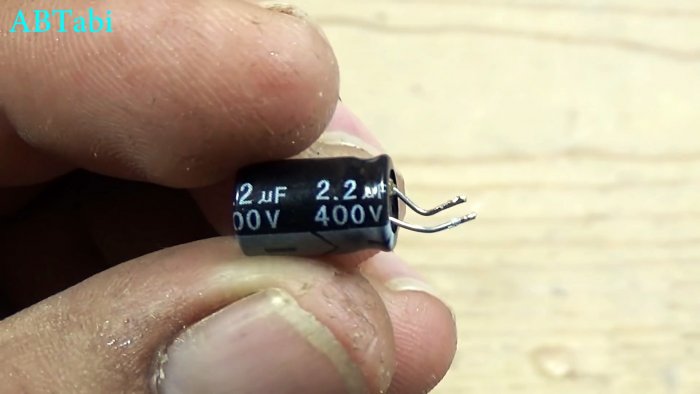

С нее выпаяем высоковольтный конденсатор.
2 мигалки из старой зарядки от телефона

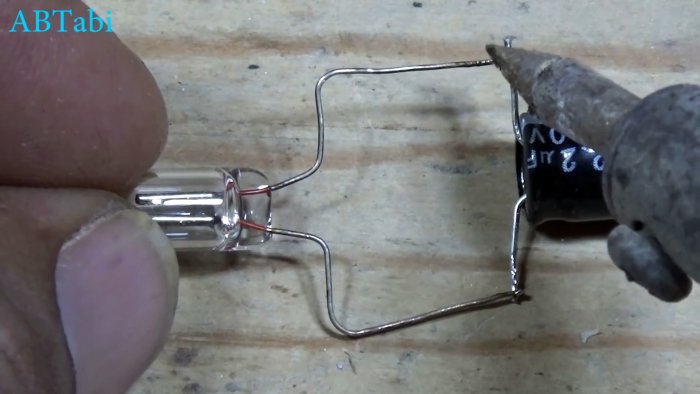

К нему паралельно припаиваем неонку.
2 мигалки из старой зарядки от телефона

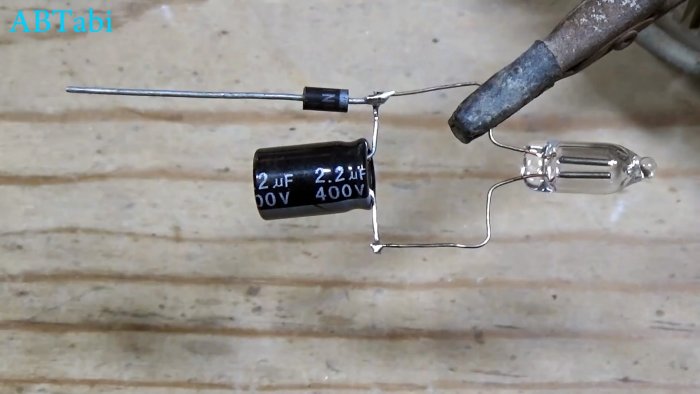

Далее подпаяем диод, в плате зарядки он точно есть.
2 мигалки из старой зарядки от телефона

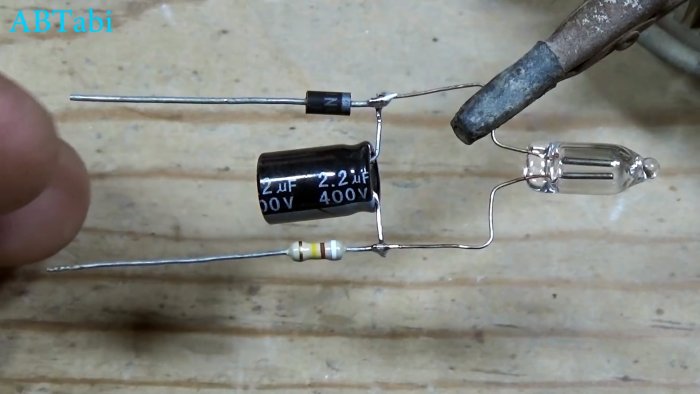

И резистор, номиналом 500 кОм - 1 МОм.
2 мигалки из старой зарядки от телефона

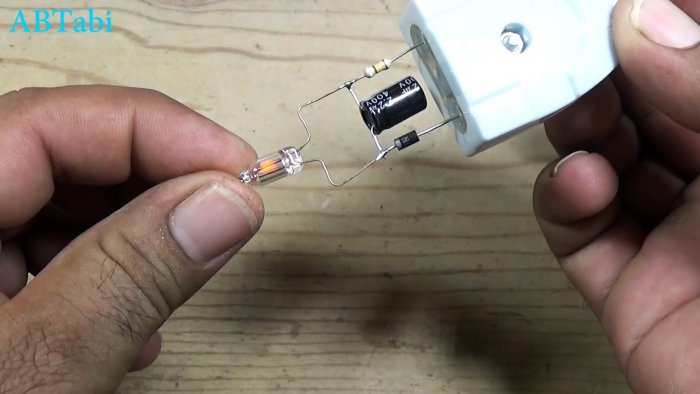

Подключаем к сети.
2 мигалки из старой зарядки от телефона

Все прекрасно работает.
