Главная » Мастерская » Приставка из хлама к наждаку для идеальной заточки сверл
Чтобы затачивать сверла на наждачном станке с соблюдением выдержанного угла, можно сделать для этого специальную приставку шаблон. С ней заточка будет занимать 1-2 минуты, а сверло после этого сможет врезаться в сталь как в масло.
Приставка из хлама к наждаку для идеальной заточки сверл

Материалы:


  • полоса 30х4 мм;
  • тонкая стальная толстостенная трубка;
  • квадрат 10 мм;
  • болты и гайки М10.

Процесс изготовления приставки

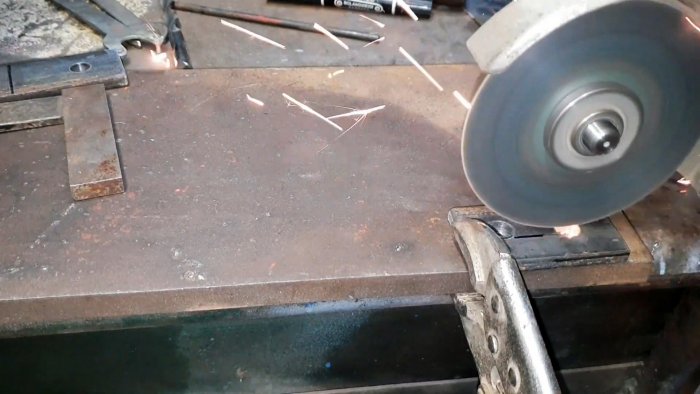

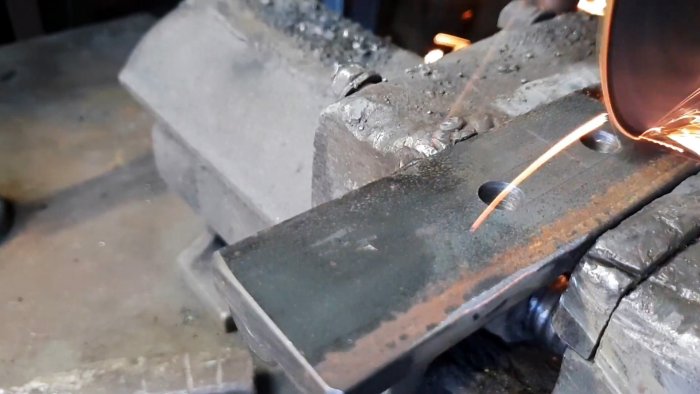

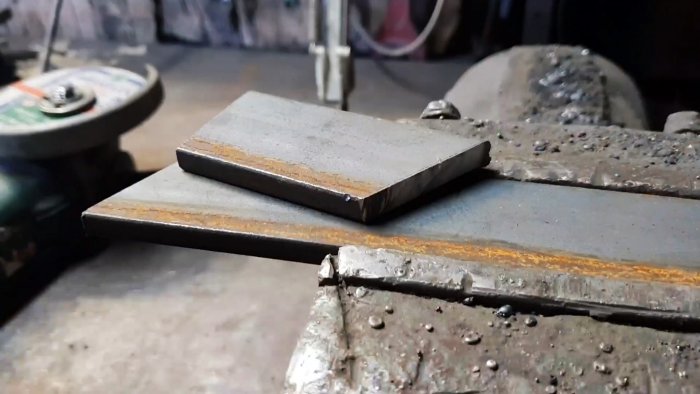

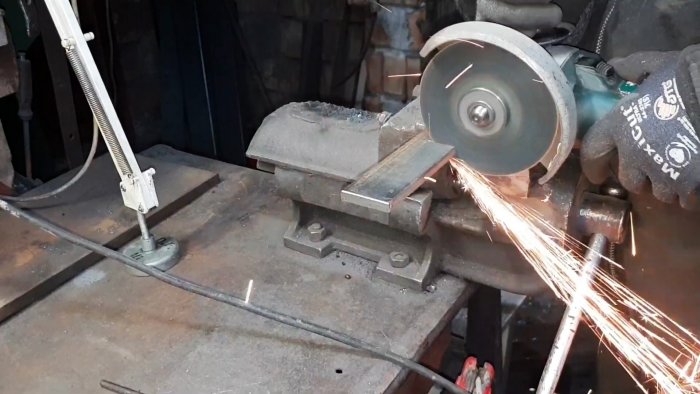

Из полосы вырезается 2 заготовки длиной 100 и 50 мм.
Приставка из хлама к наждаку для идеальной заточки сверл

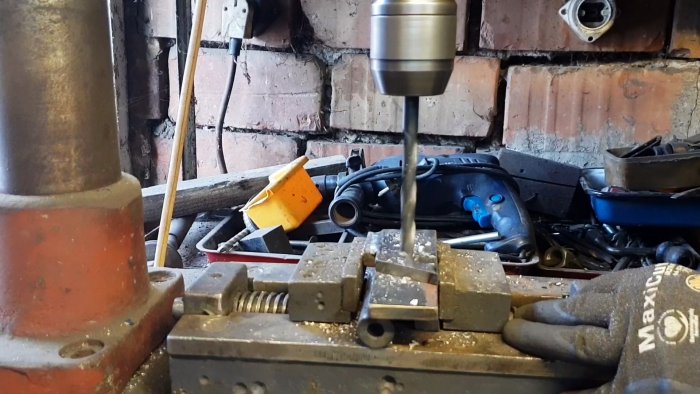

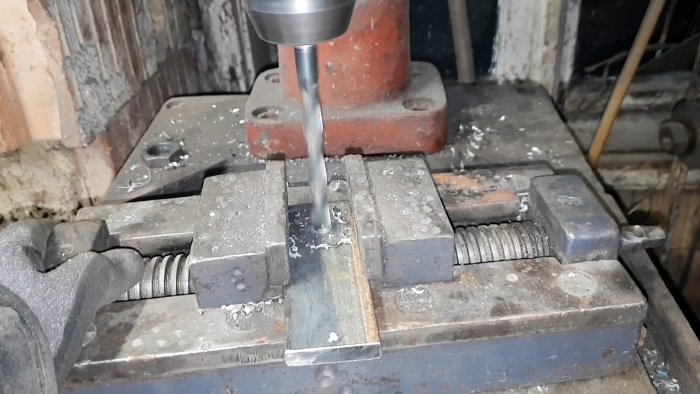

С краю длинной просверливается отверстие, чтобы прикручивать ее к ножке наждака.
Приставка из хлама к наждаку для идеальной заточки сверл

По месту к ней под прямым углом прикладывается короткая заготовка так, чтобы она не упиралась в корпус двигателя. На длинной детали просверливается отверстие, чтобы прикручивать меньшую полосу. На последней делается продольная прорезь шириной 10 мм.
Приставка из хлама к наждаку для идеальной заточки сверл

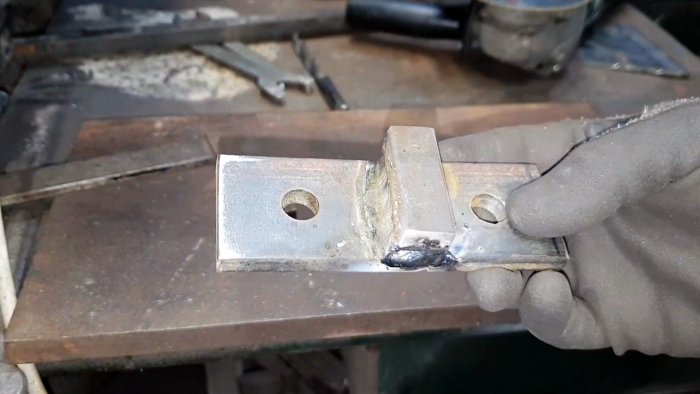

Заготовки скручиваются между собой болтом М10. Затем на длинную приваривается поперек отрезок квадрата. Его задача подпереть короткую полосу, чтобы та располагалась строго под прямым углом.
Приставка из хлама к наждаку для идеальной заточки сверл

Приставка из хлама к наждаку для идеальной заточки сверл

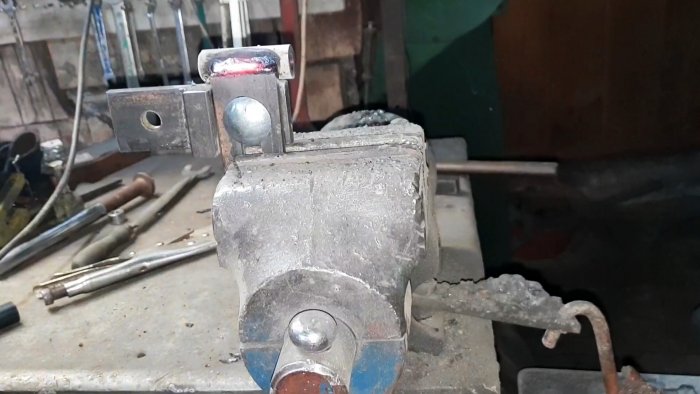

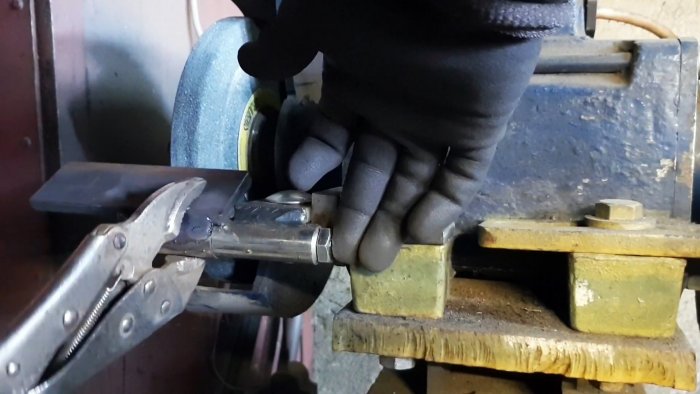

К торцу короткой полосы приваривается втулка. К ней с помощью длинного болта прикручивается еще одна втулка. Должно получиться подобие дверной петли.
Приставка из хлама к наждаку для идеальной заточки сверл

К последней втулке приваривается отрезок полосы длиной около 100 мм.
Приставка из хлама к наждаку для идеальной заточки сверл

Приставка из хлама к наждаку для идеальной заточки сверл

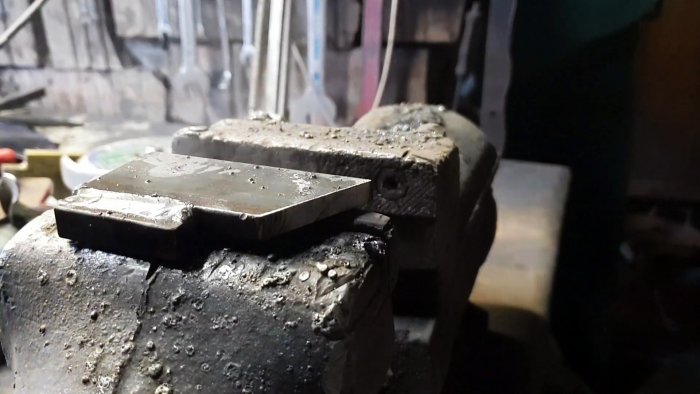

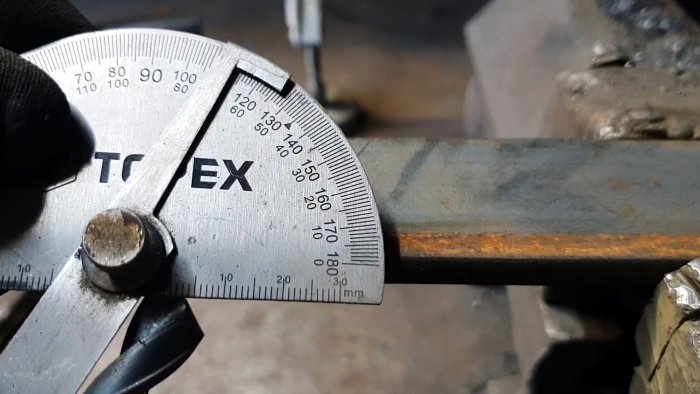

Полученная деталь снимается, и к ней прикладывается отрезок полосы 40-50 мм обрезанный под 125°. Это будет подпор для направления угла заточки сверла. Он должен остаться скользящим, поэтому к нему приваривается зацеп из квадрата, чтобы он не перекашивался относительно нижней площадки.
Приставка из хлама к наждаку для идеальной заточки сверл

Приставка из хлама к наждаку для идеальной заточки сверл

Приставка из хлама к наждаку для идеальной заточки сверл

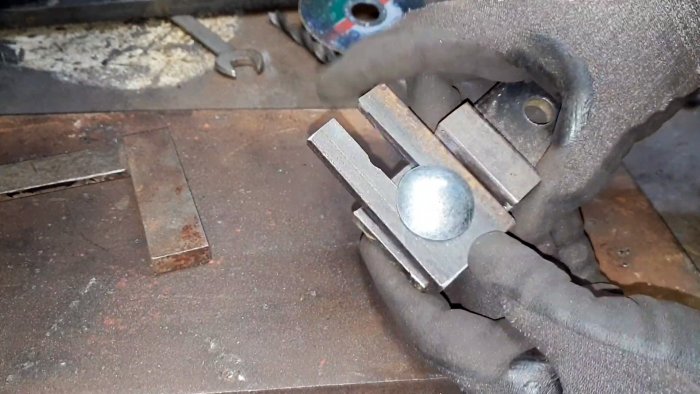

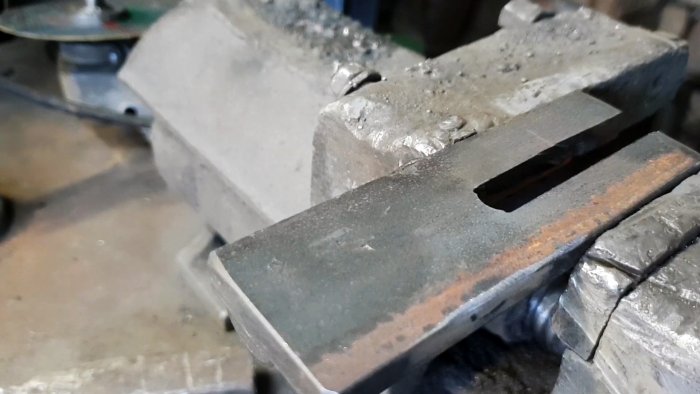

На нижней площадке делается продольный вырез по центру. Затем в скошенной направляющей просверливается 2 отверстия, в которые вставляются болты. С их помощью она будет скользить по площадке на петле.
Приставка из хлама к наждаку для идеальной заточки сверл

Приставка из хлама к наждаку для идеальной заточки сверл

Приставка из хлама к наждаку для идеальной заточки сверл

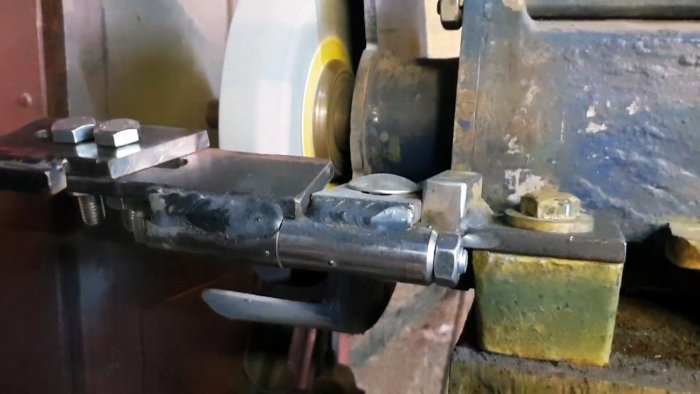

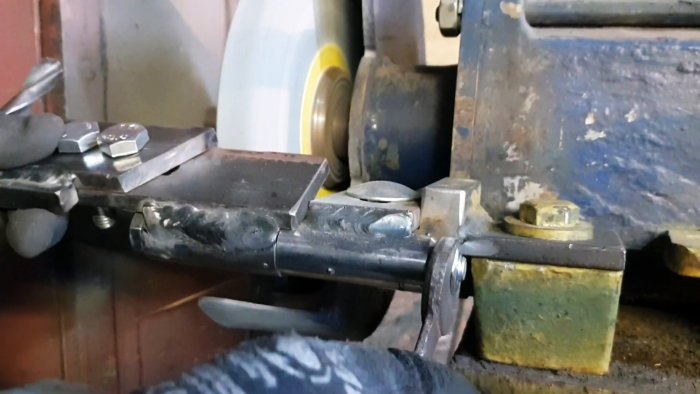

Приставка собирается на наждак. Сначала прикручивается первая часть с поперечиной на петле. К ней присоединяется ответная половина с косой скользящей направляющей.
Приставка из хлама к наждаку для идеальной заточки сверл

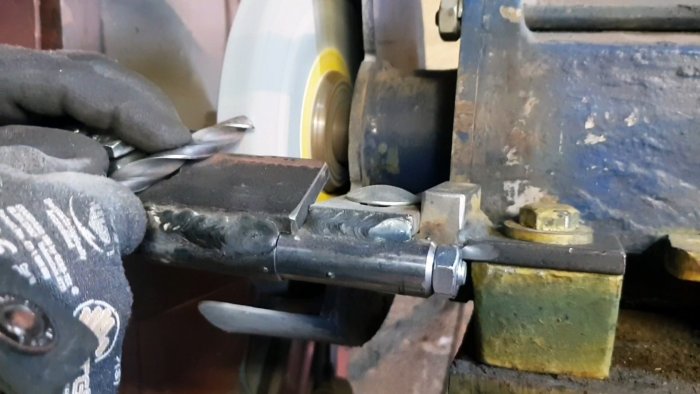

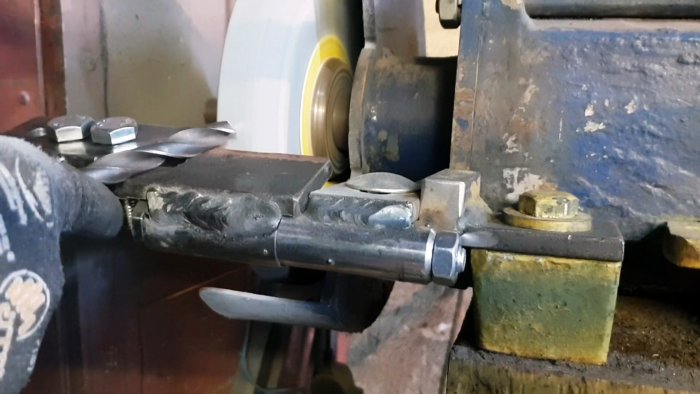

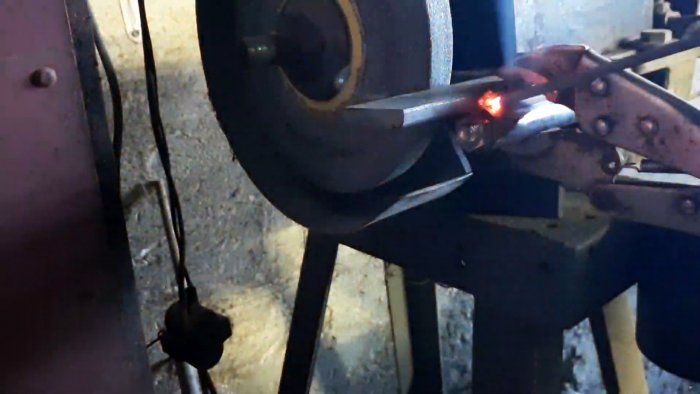

Для заточки на поворотной петле выставляется угол примерно 13°. После этого сверло упирается в державку с нерегулируемым скосом 125°, и его кромки затачиваются. При этом данная часть приставки должна скользить, поэтому болты не затягиваются.
Приставка из хлама к наждаку для идеальной заточки сверл

После на петле увеличивается угол до 20-25º и заточка повторяется, чтобы снять металл с задней части кромки для снижения трения.
Приставка из хлама к наждаку для идеальной заточки сверл

Приставка из хлама к наждаку для идеальной заточки сверл

Приставка из хлама к наждаку для идеальной заточки сверл

Смотрите видео
