Регулируемое приспособление для идеальной заточки сверл

Чтобы сверла входили в металл как в масло, нужно их периодически затачивать с соблюдением рекомендованных углов. Для этого пригодится простой самодельный кондуктор из фанеры.

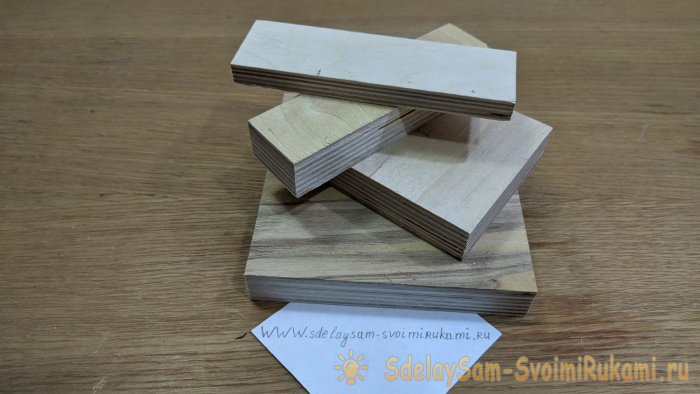

Основные материалы:


  • фанера 20 мм;
  • болт M6 80 мм;
  • винт с плоской головкой M6 20 мм – 2 шт.;
  • шайбы М6 – 2 шт.;
  • гайки M6 – 2 шт.;
  • гайка для мебели врезная M6 – 2 шт.;
  • деревянный брусок.

Регулируемое приспособление для идеальной заточки сверл

Процесс изготовления кондуктора


Из фанеры вырезаются 2 бруска длиной по 100 мм. Ширина одного делается 50 мм, второго 40 мм. Их нужно склеить вместе и скрутить саморезами, чтобы образовать ступеньку за счет разницы ширины.
Регулируемое приспособление для идеальной заточки сверл

Регулируемое приспособление для идеальной заточки сверл

Затем заготовка просверливается в двух местах.
Регулируемое приспособление для идеальной заточки сверл

Далее нужно сделать стойку для уже собранной направляющей. Она представляет собой прямоугольник из фанеры. На нем необходимо просверлить 2 отверстия, чтобы прикрутить ранее сделанную направляющую под углом 13°. Затем делается третье отверстие немного ниже, чтобы переставлять направляющую под 20-25º.
Под стойку вырезается квадратная подошва из фанеры. На ней с помощью транспортира проводится линия под 58-60°. По ней закрепляется стойка в вертикальном положении.
Регулируемое приспособление для идеальной заточки сверл

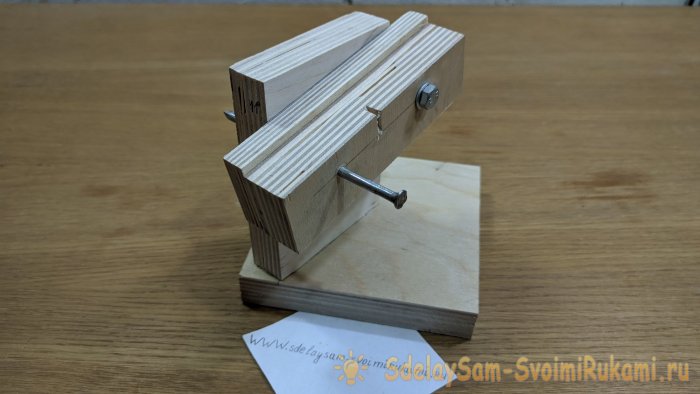

К стойке прикручивается направляющая на один болт. Во второй точке она фиксируется вставленным гвоздем.
Регулируемое приспособление для идеальной заточки сверл

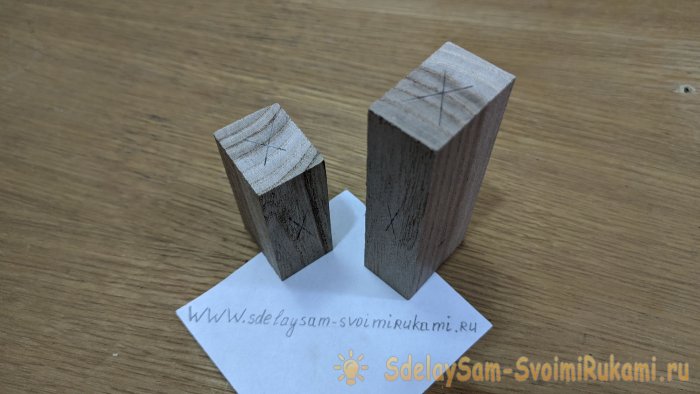

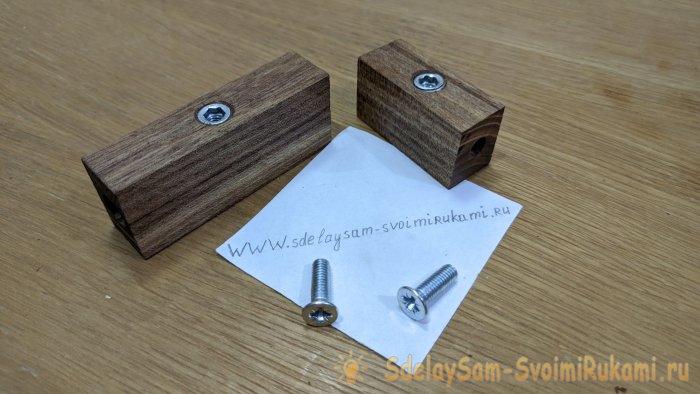

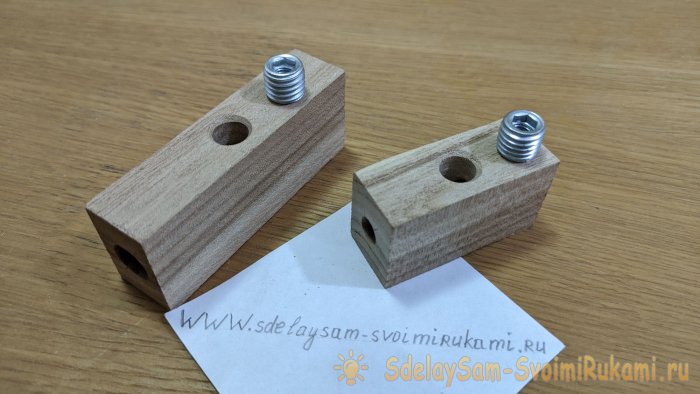

Далее требуется сделать держатель сверл. Для этого нужно просверлить брусок длиной 50-60 мм вдоль насквозь. Затем делается поперечное отверстие до центрально, и в него вкручивается мебельная гайка.
Регулируемое приспособление для идеальной заточки сверл

Регулируемое приспособление для идеальной заточки сверл

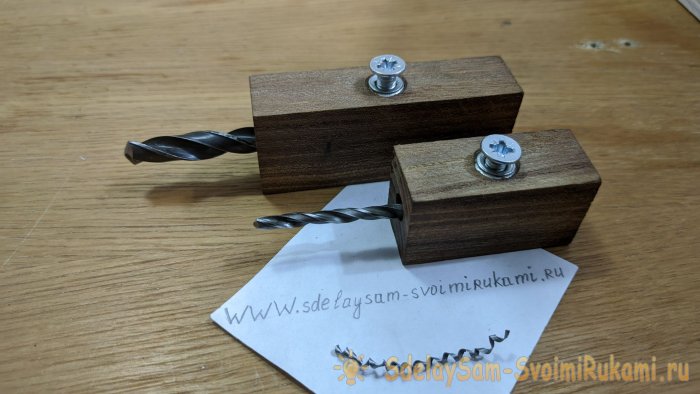

Теперь можно вставлять в держатель сверло и поджимать его сбоку винтом. Потребуется сделать держатели с разным диаметром продольных отверстий под большие и малые сверла.

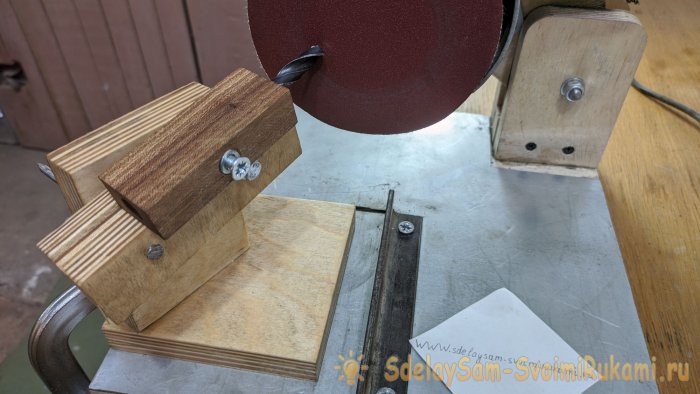

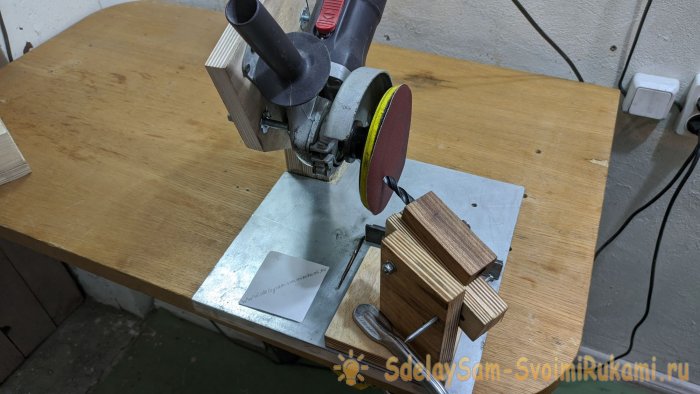

Теперь нужно закрепить подошву кондуктора строго параллельно шлифовальному кругу. Это позволит выдержать угол подачи сверла по направляющей под 118-120°.
Регулируемое приспособление для идеальной заточки сверл

Регулируемое приспособление для идеальной заточки сверл

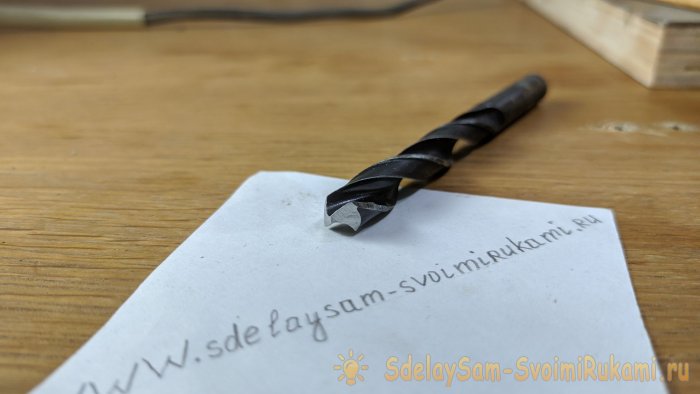

Сверло зажимается в держателе и направляется к заточному кругу по направляющей. Грани точатся поочередно. В таком виде сверло уже будет работать.
После заточки можно вытянуть гвоздь и закрепить направляющую на нижнее отверстие. Это позволит снять металл на задней поверхности острия, чтобы уменьшить трение при сверлении.
Регулируемое приспособление для идеальной заточки сверл

Чертеж приспособления - https://mazaydiy.com/plans/diy-drill-bit-sharpening-jig.pdf
