Удобное приспособление из тормозной колодки для сварки труб под прямым углом

Если приходится часто сваривать профильные трубы, то чтобы максимально ускорить процесс и добиться точного соблюдения прямого угла стоит сделать следующее приспособление. При его использовании трубы не поведет от сварки, поэтому каждое соединение будет получаться идеальным.

Материалы:


  • профильные трубы;
  • уголок;
  • тормозная колодка;
  • листовая сталь;
  • обычные и удлиненные гайки М10;
  • шпилька М10.

Процесс изготовления

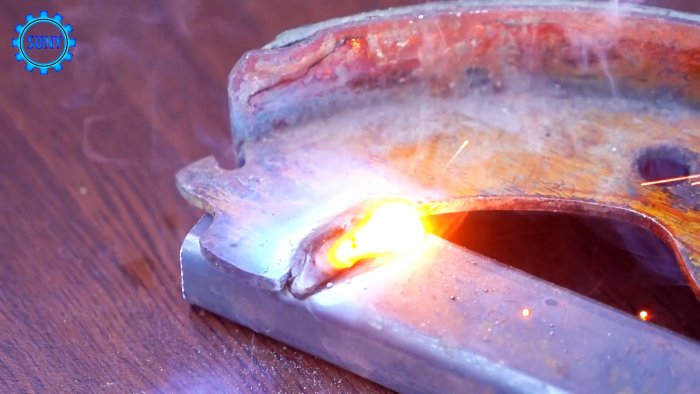

К тормозной колодке необходимо приварить отрезок профильной трубы как на фото.
Удобное приспособление из тормозной колодки для сварки труб под прямым углом

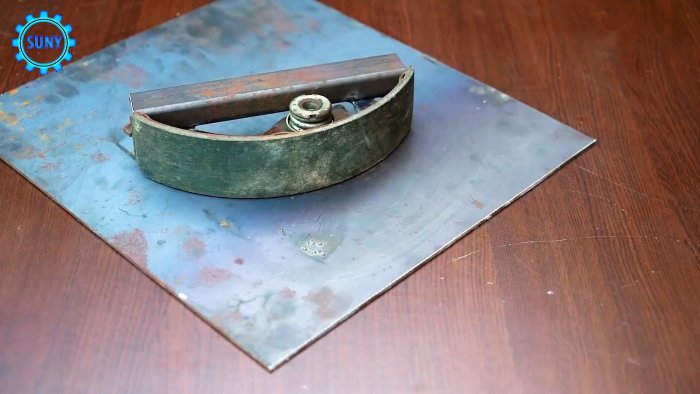

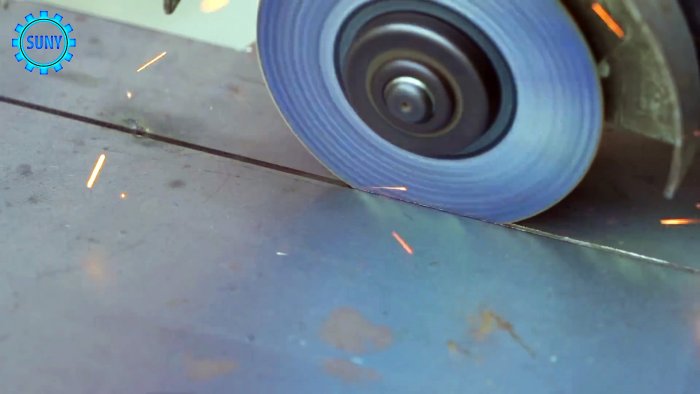

Затем из листовой стали вырезается квадратное основание для приспособления. Его размер зависит от применяемой колодки, но в большинстве случаев достаточно 40х40 см, или даже меньше.
Удобное приспособление из тормозной колодки для сварки труб под прямым углом

Удобное приспособление из тормозной колодки для сварки труб под прямым углом

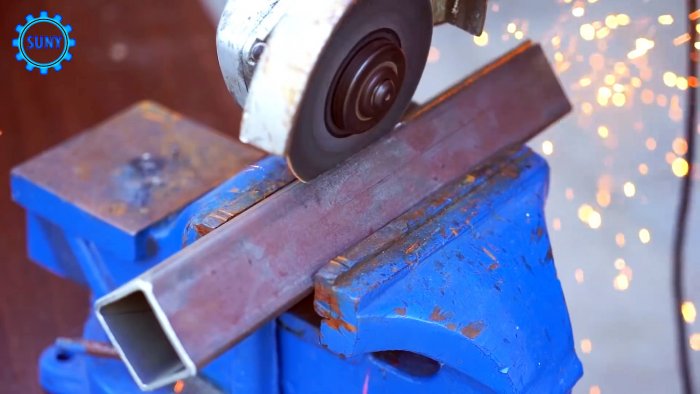

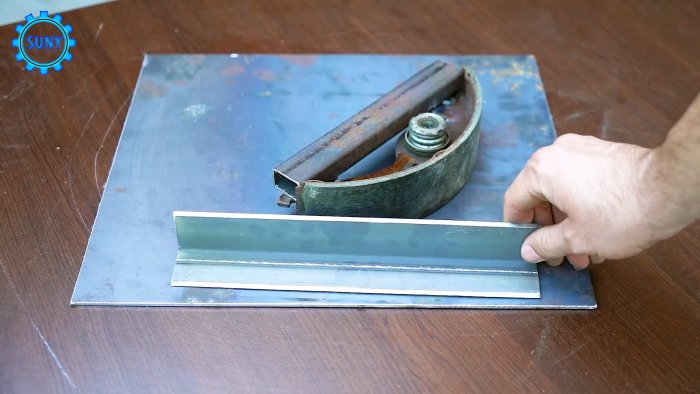

С одного угла к основанию привариваются 2 упора. Это могут быть уголки или разрезанная вдоль профильная труба. Важно, чтобы между ними было 90 градусов. Упоры свариваются с зазором в углу.
Удобное приспособление из тормозной колодки для сварки труб под прямым углом

Удобное приспособление из тормозной колодки для сварки труб под прямым углом

Удобное приспособление из тормозной колодки для сварки труб под прямым углом

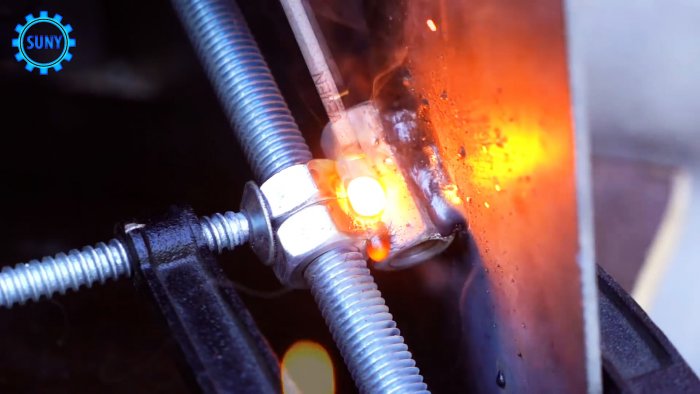

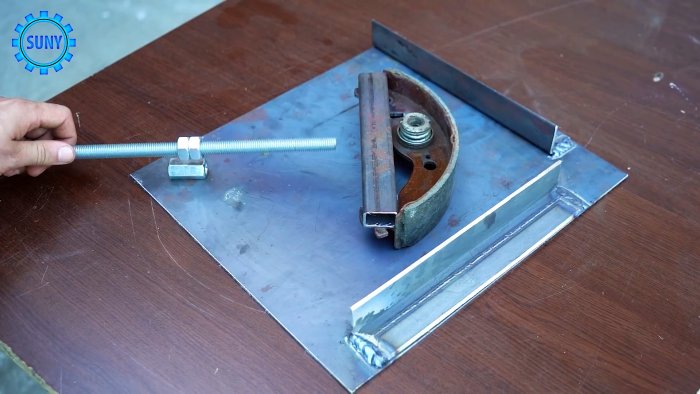

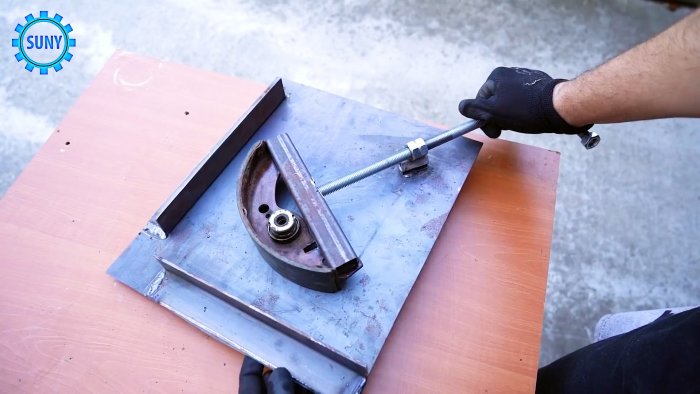

Далее нужно сделать прижим. Он состоит из шпильки, вкрученной в гайки, которые привариваются к основанию через проставку. Шпилька располагается по диагонали относительно подошвы.
Удобное приспособление из тормозной колодки для сварки труб под прямым углом

Удобное приспособление из тормозной колодки для сварки труб под прямым углом

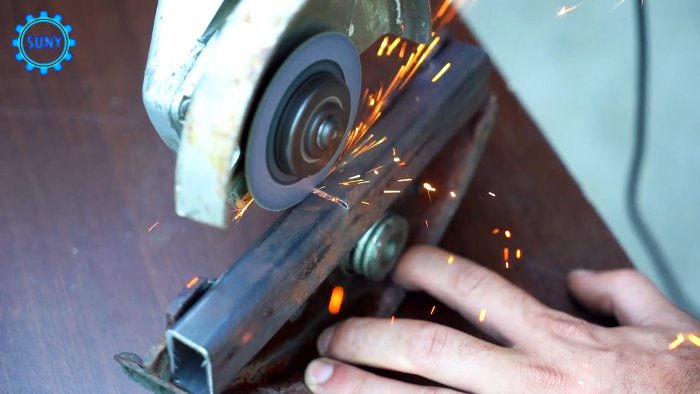

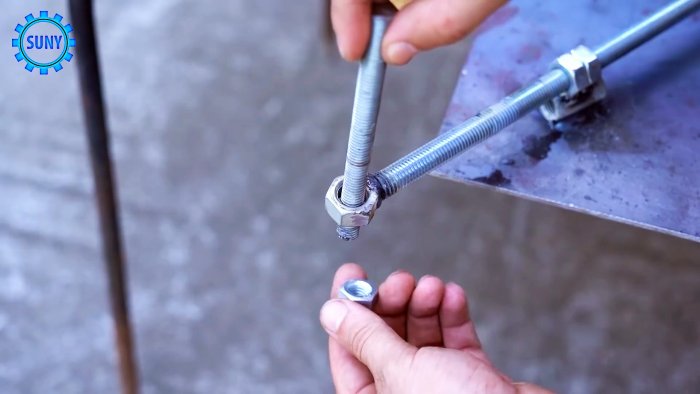

В месте упора в профиль колодки нужно вырезать стенку, чтобы шпилька не скользила. На обратной стороне, на ней делается вороток.
Удобное приспособление из тормозной колодки для сварки труб под прямым углом

Удобное приспособление из тормозной колодки для сварки труб под прямым углом

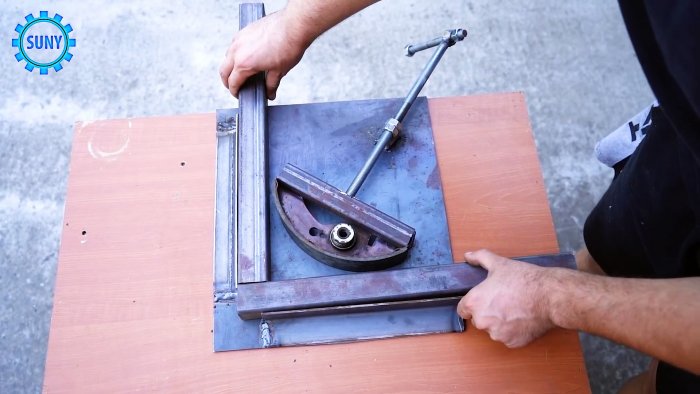

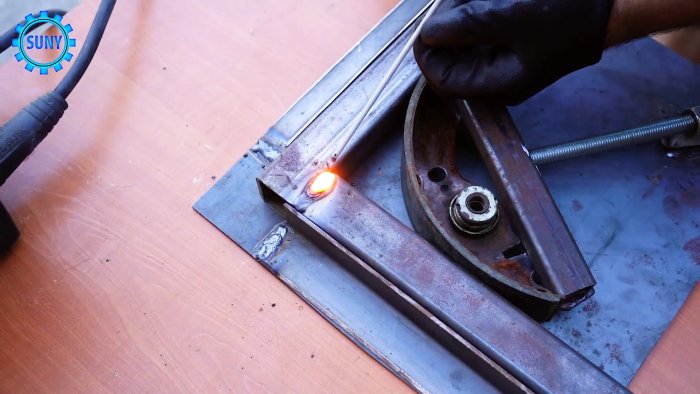

Чтобы воспользоваться приспособлением, необходимо установить под его упоры 2 трубы и поджать их колодкой за счет вкручивания шпильки. Зажатые таким образом заготовки не поведет при сварке, и угол между ними составит строго 90 градусов.
Удобное приспособление из тормозной колодки для сварки труб под прямым углом

Удобное приспособление из тормозной колодки для сварки труб под прямым углом

Смотрите видео
