Чтобы облагородить проем перед ступеньками, перекрыть вход на лестничную площадку или для решения других задач можно установить перегородку с сотовой решеткой. Она смотрится очень достойно и аккуратно, от чего трудно поверить, что ее можно сварить своими руками из профильной трубы с помощью обычного сварочного аппарата.
Как сварить красивую сотовую перегородку из профильной трубы

Инструменты и материалы:


  • профильная труба 40х60 мм;
  • профильная труба 40х40 мм;
  • шпаклевка по металлу;
  • грунтовка;
  • краска;
  • болгарка;
  • сварочный аппарат;
  • угольник;
  • маркер;
  • рулетка.

Процесс изготовления перегородки


Так как перегородка состоит из сложных геометрических фигур, то перед ее изготовлением нужно сделать точное планирование. Для этого нужно рассчитать высоту и ширина проходящего в ней проема, а также место его расположения на перегородке.
Как сварить красивую сотовую перегородку из профильной трубы

По результатам расчетов сваривается рамка перегородки. Для этого используется профильная труба 40х60 мм.
Как сварить красивую сотовую перегородку из профильной трубы

Из нее нарезаются заготовки и торцуются под 45 градусов.
Как сварить красивую сотовую перегородку из профильной трубы

Как сварить красивую сотовую перегородку из профильной трубы

Это позволит сделать аккуратный закрытый внешний угол при сварке под прямым углом. Нижняя сторона рамки должна прерываться проемом, поэтому она будет состоять из двух отрезков трубы, в противном случае получится порог. Чтобы рамку сварить ровно, заготовки нужно укладывать на 2 длинные трубы выставленные в одну плоскость, и конечно же пользоваться угольником.
Как сварить красивую сотовую перегородку из профильной трубы

Полученные швы следует тщательно прошлифовать, рытвины заделать быстросохнущей шпаклевкой, а после ее высыхания еще раз отшлифовать.
Как сварить красивую сотовую перегородку из профильной трубы

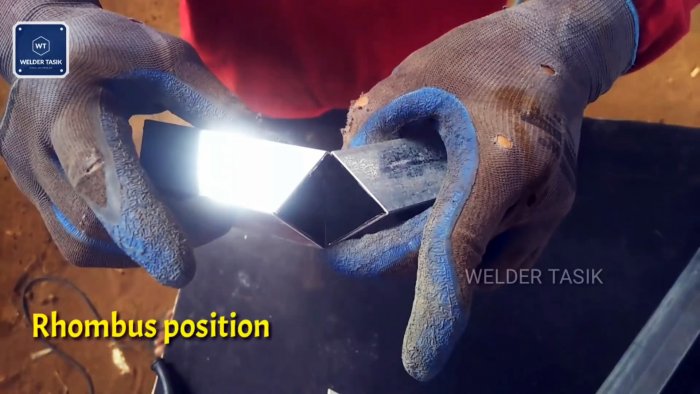

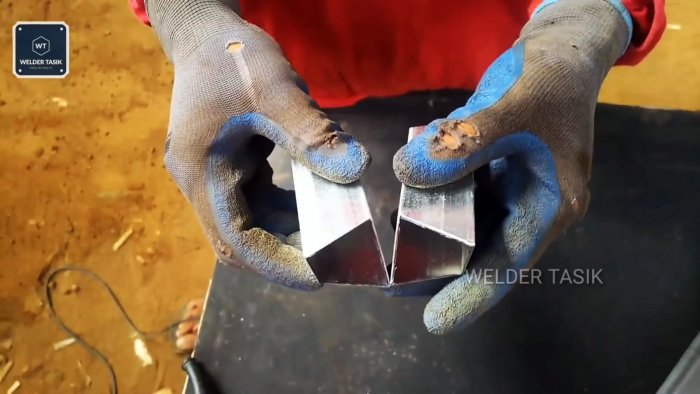

Далее самое ответственное и сложное. Нужно рассчитать размер шестигранных сот для заполнения перегородки. Для их изготовления используется труба 40х40 мм. Рассчитанные заготовки нужно нарезать особым образом. Для этого срез по одной стенке делается под 45 градусов, затем от крайней точки по другой стенке снова под 45 градусов, но с противоположным уклоном, и так далее. Такие скошенные торцы должны получиться со всех сторон каждой заготовки. Причем важно, чтобы углы на одном краю заготовки имели зеркальное отражение и на втором конце.
Как сварить красивую сотовую перегородку из профильной трубы

Как сварить красивую сотовую перегородку из профильной трубы

Как сварить красивую сотовую перегородку из профильной трубы

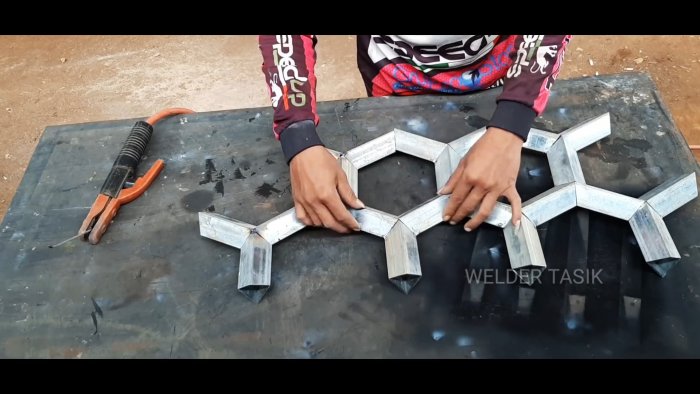

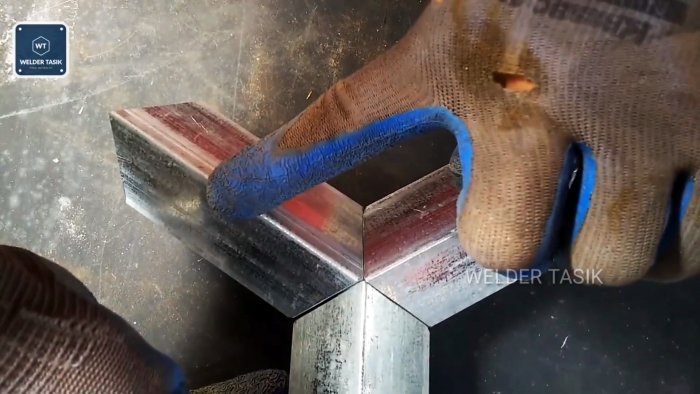

Затем стыкуя заготовки, необходимо их сваривать между собой.
Как сварить красивую сотовую перегородку из профильной трубы

Как сварить красивую сотовую перегородку из профильной трубы

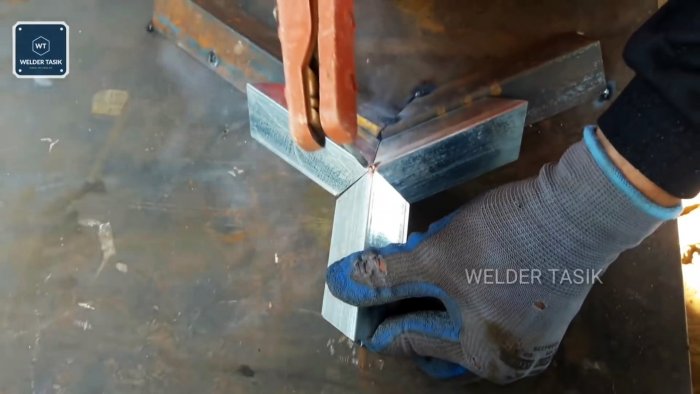

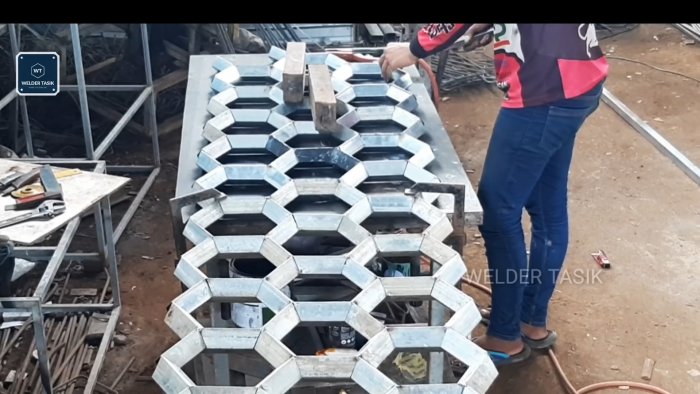

Такая форма торцов позволит получить в результате решетку с сотами. Сварка выполняется на ровном основании. Нужно просто ставить электродом точки на пересечении трех заготовок.
Как сварить красивую сотовую перегородку из профильной трубы

Как сварить красивую сотовую перегородку из профильной трубы

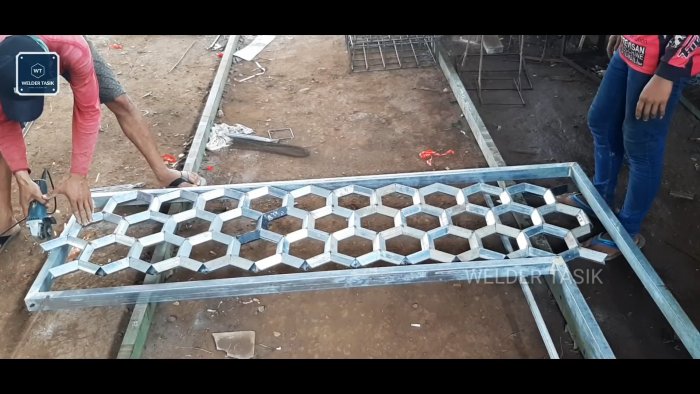

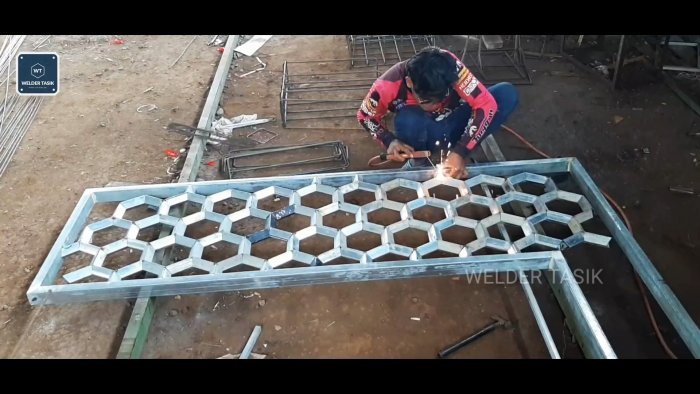

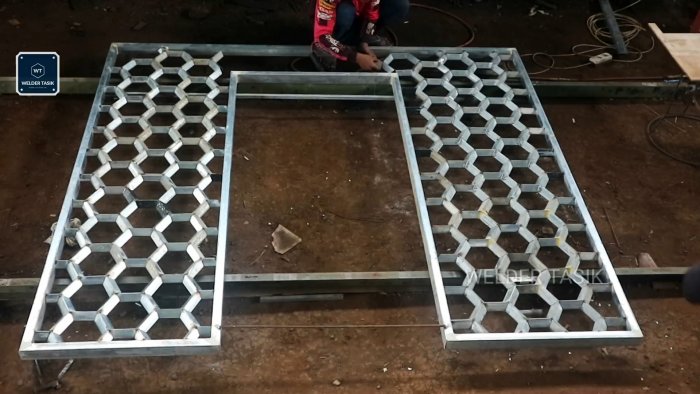

Сплошной шов не требуется. Сделав решетку ее нужно вварить в раму перегородки. В зазорах между сотами и рамой ввариваются срезанные отрезки труб, чтобы образовать «полусоты» и полностью перекрыть пустоты.
Как сварить красивую сотовую перегородку из профильной трубы

Как сварить красивую сотовую перегородку из профильной трубы

Как сварить красивую сотовую перегородку из профильной трубы

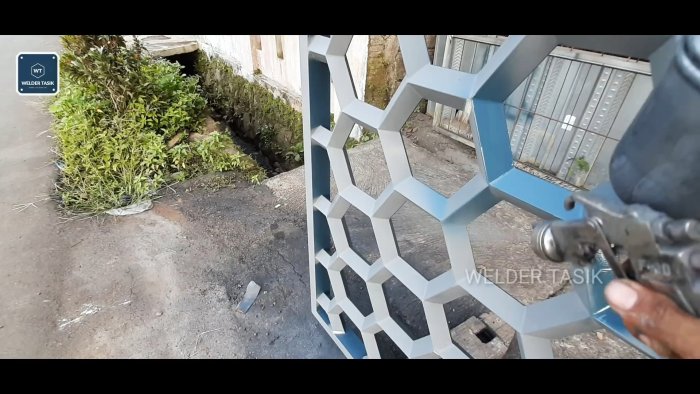

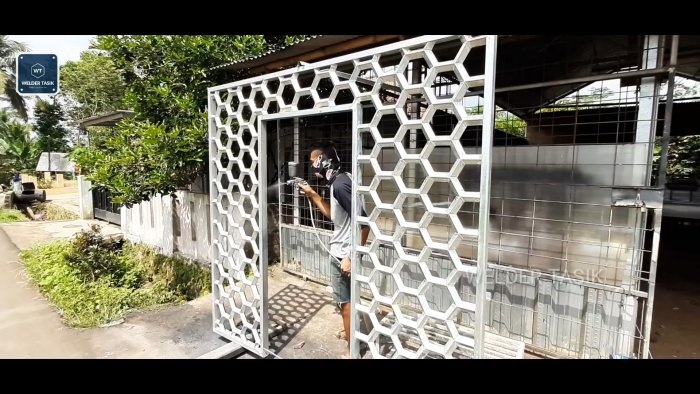

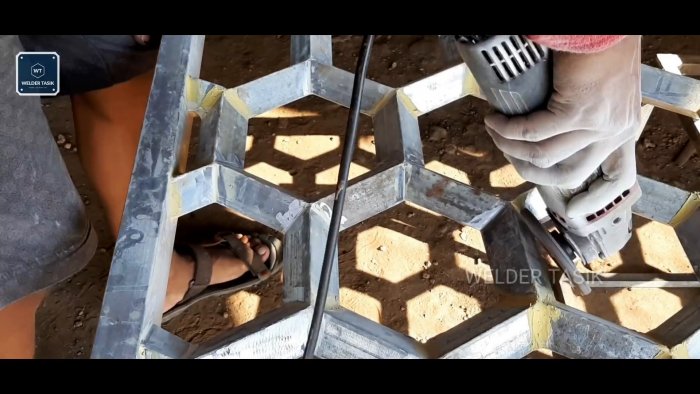

Далее нужно промазать шпаклевкой стыки сот. Для этого она втирается пальцем. Шпаклевка закроет незаваренные зазоры. Затем она шлифуется, перегородка грунтуется и окрашивается.
Как сварить красивую сотовую перегородку из профильной трубы

Как сварить красивую сотовую перегородку из профильной трубы

Как сварить красивую сотовую перегородку из профильной трубы

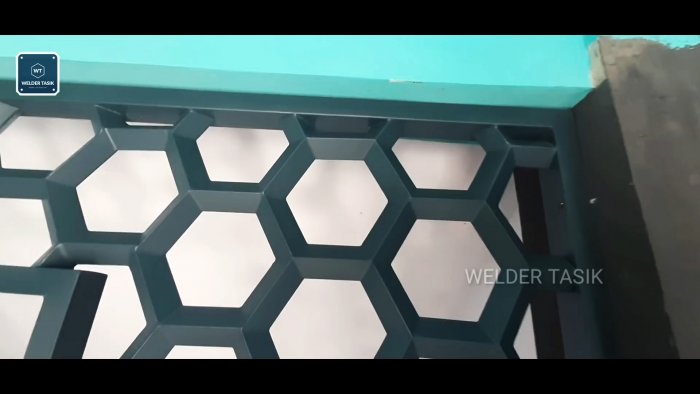

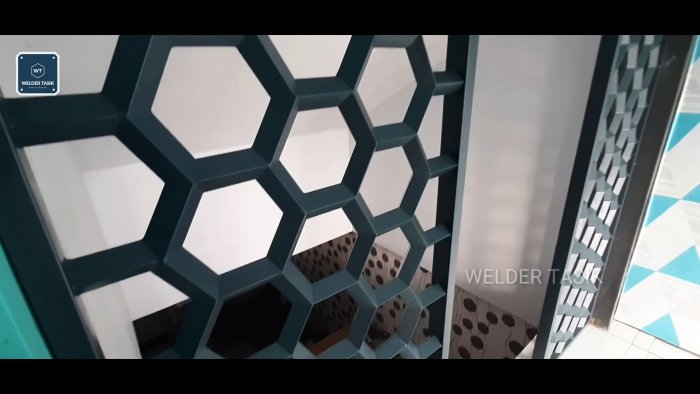

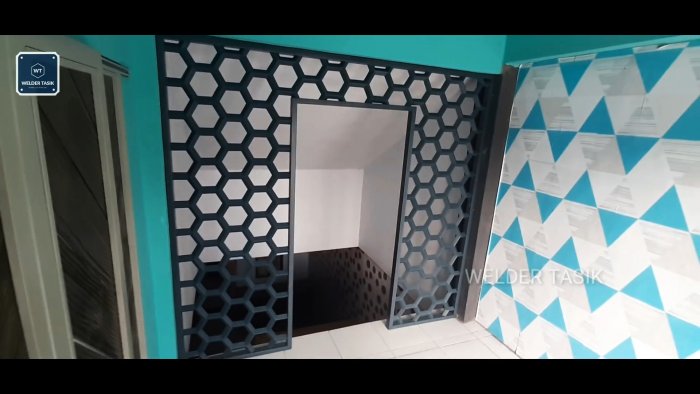

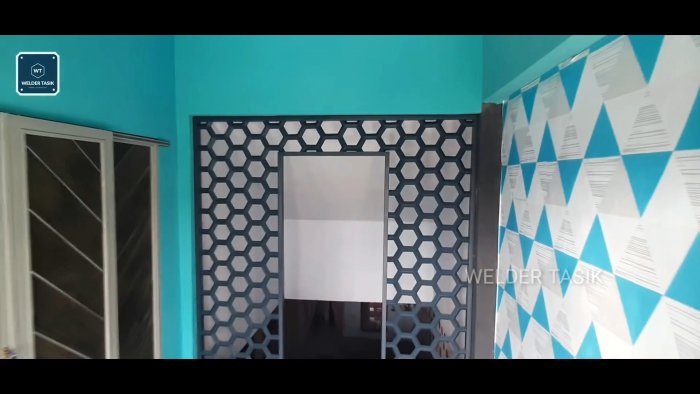

Готовый результат превосходит все ожидания:
Как сварить красивую сотовую перегородку из профильной трубы

Как сварить красивую сотовую перегородку из профильной трубы

Как сварить красивую сотовую перегородку из профильной трубы

Как сварить красивую сотовую перегородку из профильной трубы
