Как сделать шаблон для резки профильной трубы под углами 45 и 90 градусов

Для быстрой обрезки профильных труб удобно пользоваться шаблоном. Он просто незаменим при использовании плазменного резака, так как позволяет вести плазмотрон прямо вдоль своего бортика, без надобности предварительного черчения маркером.

Материалы:


  • профильная труба;
    Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

  • полоса;
  • болты и гайки М8 – 2 шт.

Процесс изготовления шаблона

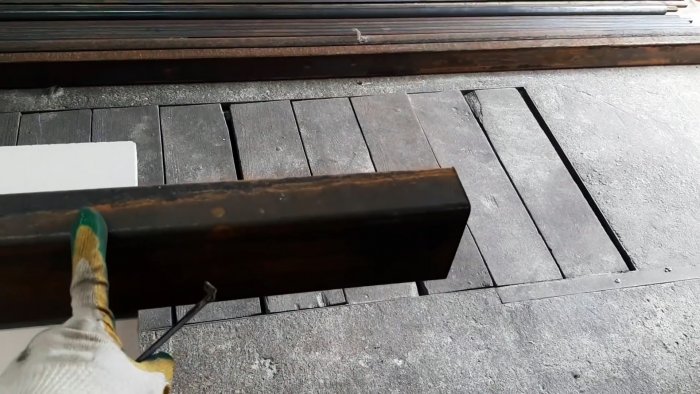

Необходимо отрезать кусок трубы длиной 20-30 см. С одной стороны ее торец подрезается под 90 градусов, со второй под 45 градусов. У трубы полностью срезается короткая кромка, длинная распускается вдоль пополам.
Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

Половинки необходимо отшлифовать изнутри. Особое внимание уделяется сварному шву. Затем они надеваются на такую же профильную трубу. Половины нужно сварить вместе, используя вставку из полосы.
Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

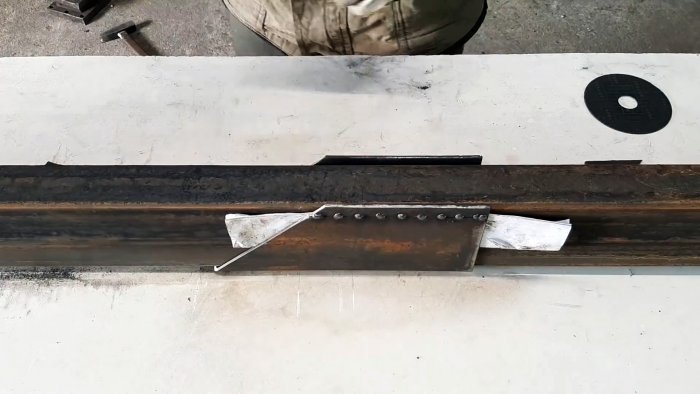

При этом необходимо сохранить зазор для скольжения шаблона. Для этого под одну из половин подкладывается согнутый в несколько раз лист бумаги.
По бокам шаблона привариваются узкие вставки, чтобы нарастить ширину. Затем нужно приварить к нему короткую кромку. Обязательно перед этим подкладывается бумага для зазоров.
Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

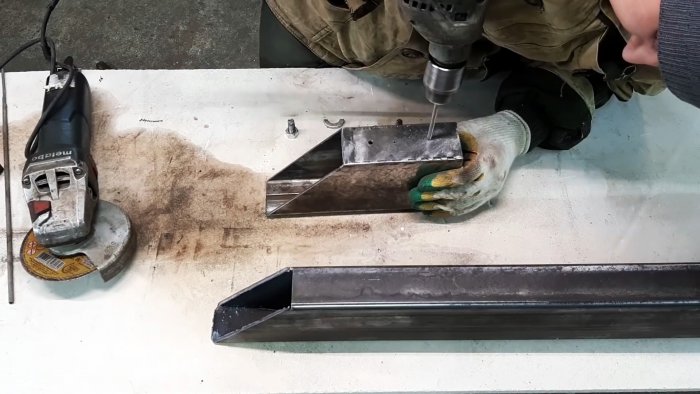

Со стороны короткой кромки в трубе просверливаются 2 отверстия, и к ним привариваются гайки.
Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

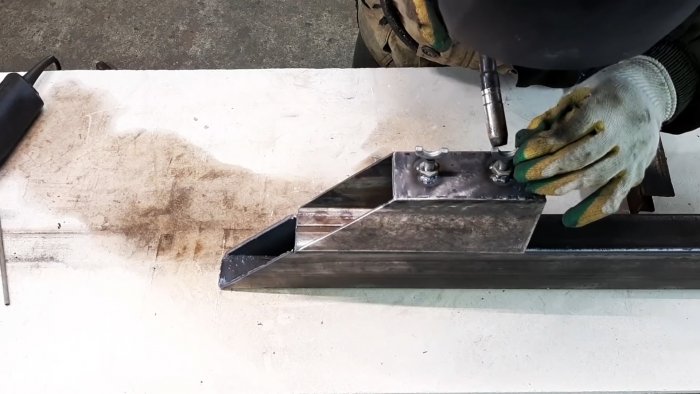

Затем в них закручиваются болты с барашками.
Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

Таким образом, с их помощью шаблон можно фиксировать на трубе, чтобы он не сдвинулся при плазменной резке.
Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

Как сделать шаблон для быстрой резки профильной трубы под углами 45 и 90 градусов

Смотрите видео
