Главная » Разные » Поделки » Поделки из металла » Очень простой сверлильный станок из самых доступных материалов
Для быстрого точного сверления заготовок необходим сверлильный станок. Это достаточно дорогостоящее оборудование, покупка которого обычно нерентабельна. Для рядового пользователя более подходящим решением будет изготовление направляющей стойки под установку дрели. Это простая недорогая альтернатива заводскому сверлильному станку.
Очень простой сверлильный станок из самых доступных материалов

Материалы:


  • профильные трубы 25х25 мм, 30х30 мм, 50х20 мм;
  • уголок 35х35 мм;
  • полоса 40х4 мм;
  • болты, гайки М8 и М12;
  • труба 3/8 дюйма;
  • прут 10 мм;
  • трос в ПВХ оболочке 3-4 мм;
  • хомуты для троса – 4 шт.

Процесс изготовления сверлильного станка

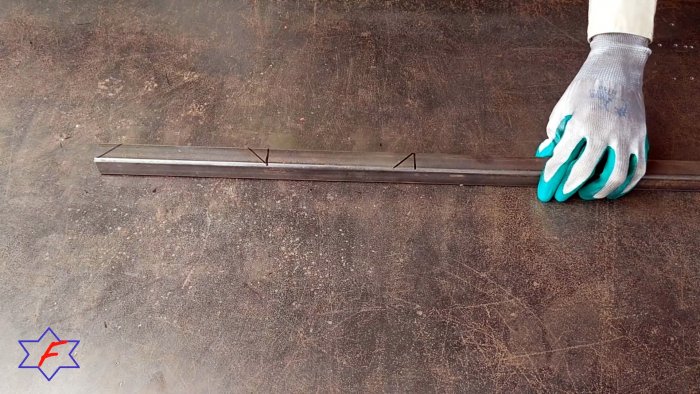

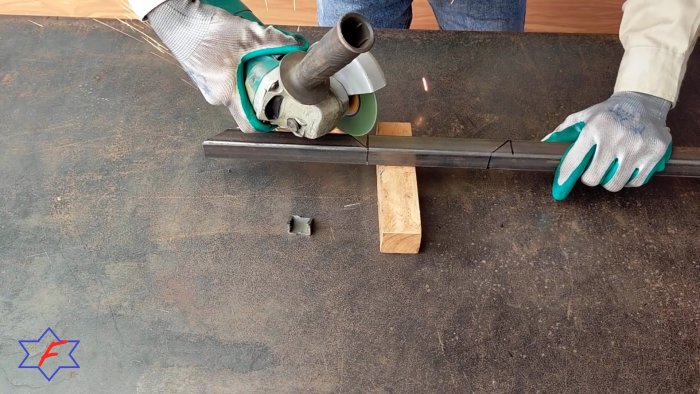

Из профильной трубы 25х25 мм изготавливается рамка подошвы станка. Для этого вырезается 4 заготовки с торцами под 45 градусов.
Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

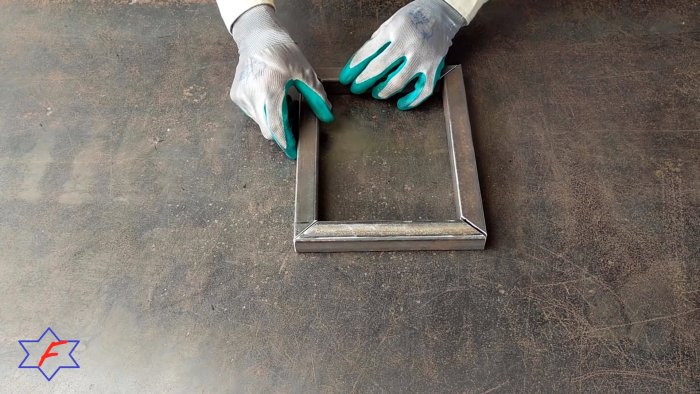

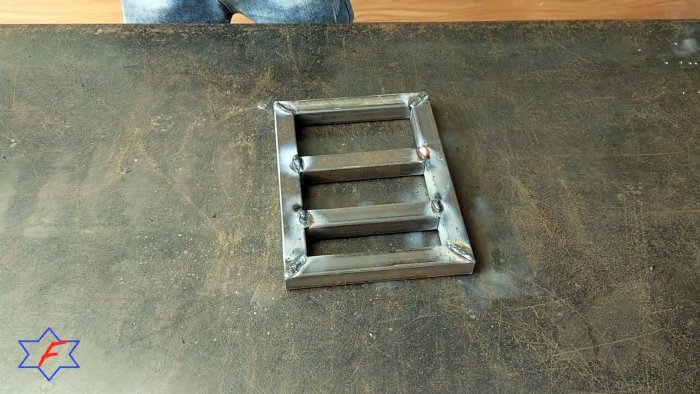

Нужно 2 детали длиной примерно 20 см и 2 по 30 см. Заготовки свариваются в рамку, затем для жесткости в нее вваривается пара перекладин.
Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

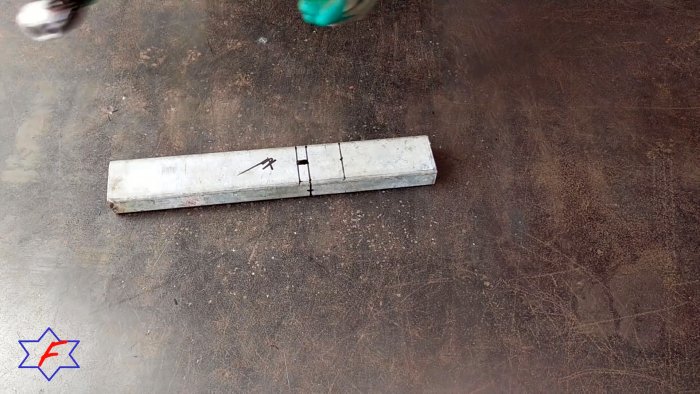

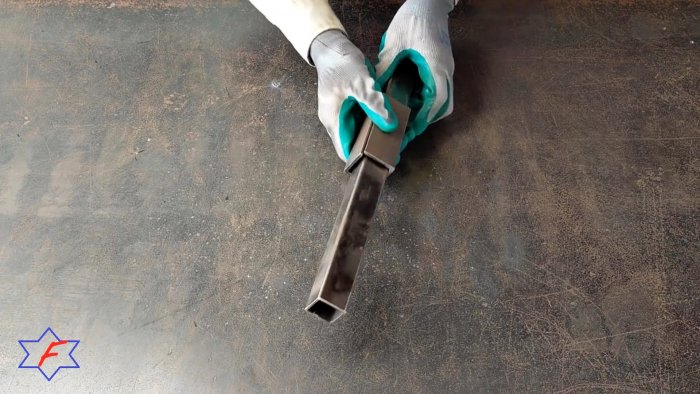

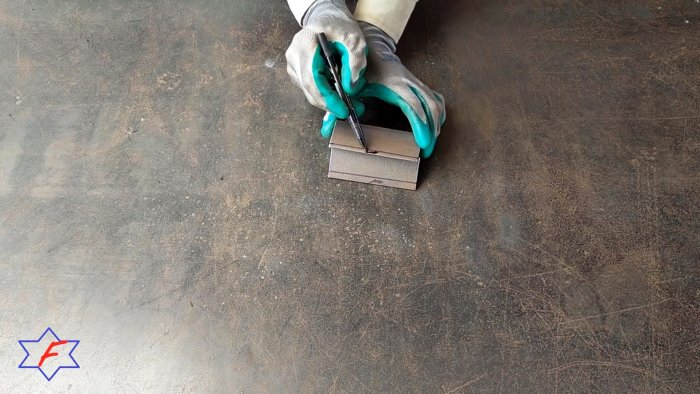

В качестве направляющей стойки станка используется отрезок профильной трубы 30х30 мм длиной 40-45 см. Под нее нужно сделать скользящую трубу из уголка 35х35 мм. Для этого понадобиться отрезать 2 куска уголка по 10 см, и заузить их, чтобы сварить квадрат для скольжения по направляющей.
Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

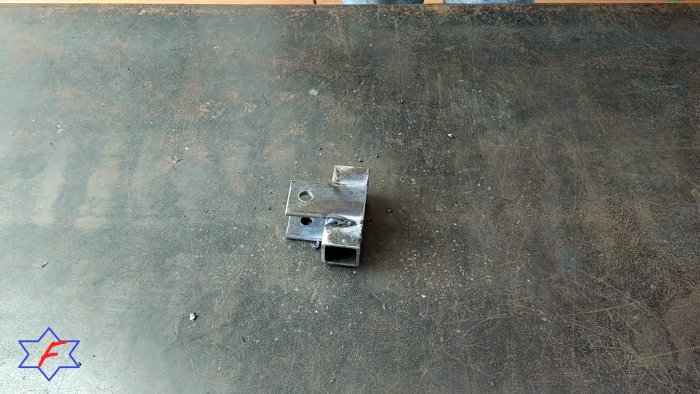

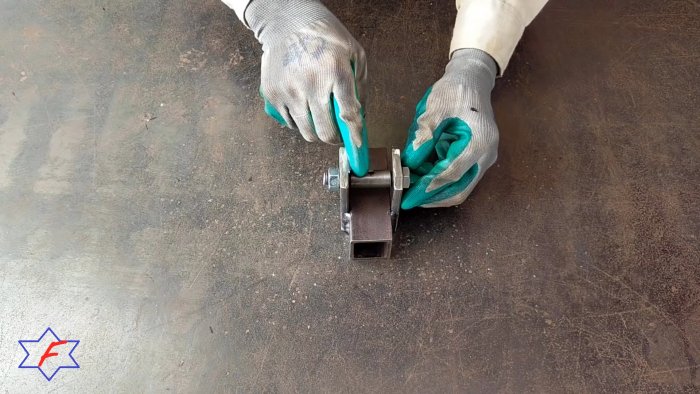

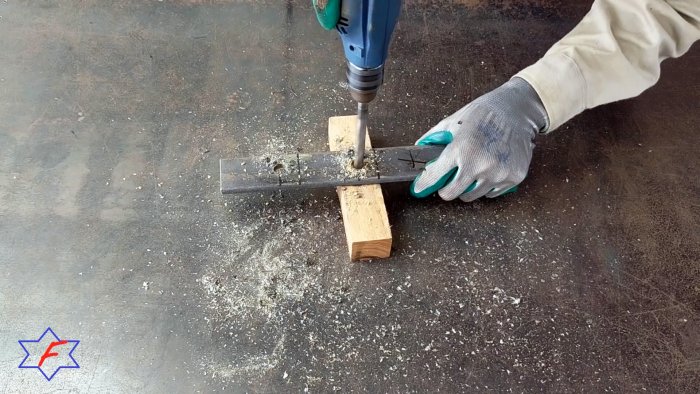

Из полосы вырезаются 2 заготовки длиной по 8 см. С одной стороны ближе к краю в них просверливаются отверстия 12 мм. Полученные проушины привариваются на скользящую трубу из уголка. В отверстие проушин вставляется болт М12 с надетой втулкой из трубы.
Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

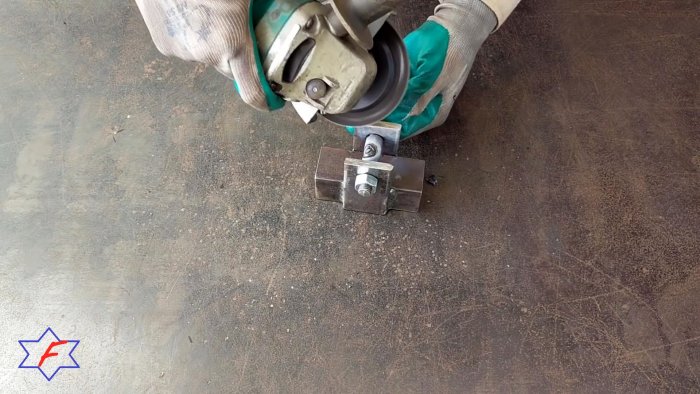

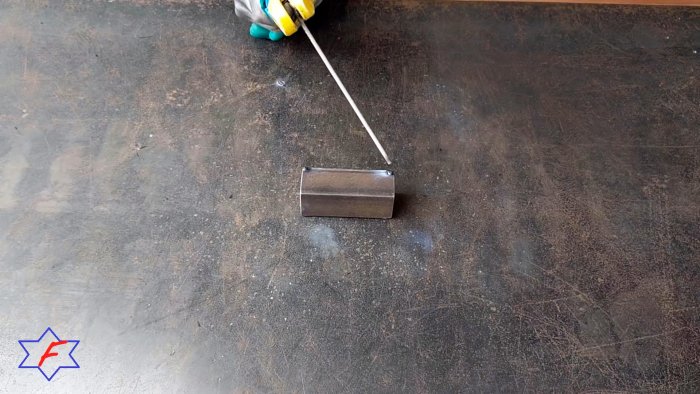

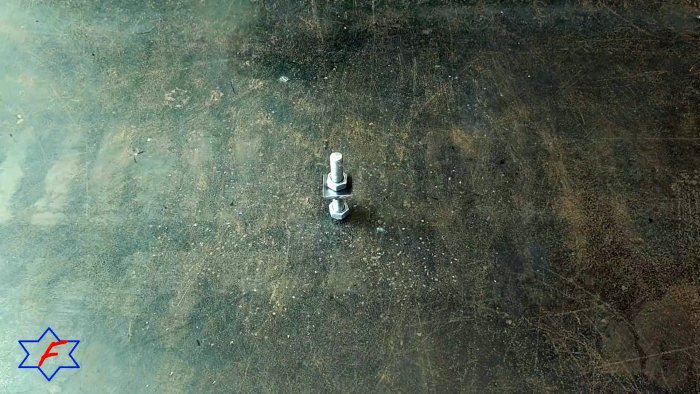

Втулку нужно перед этим просверлить, чтобы приварить к болту. С обратной стороны на болт наживляется гайка.
Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

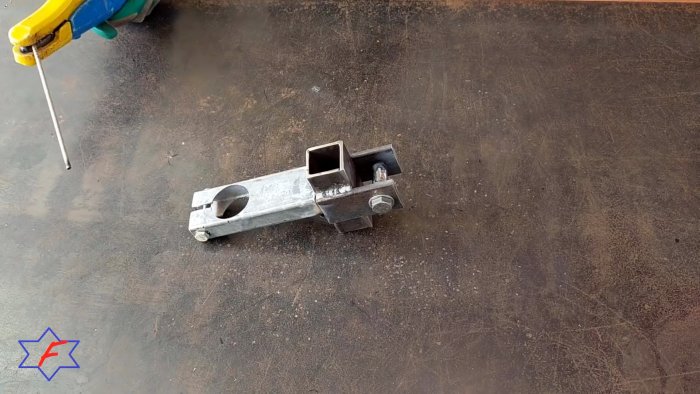

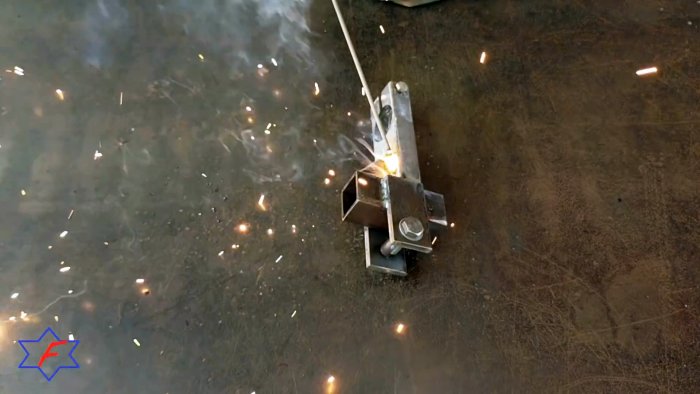

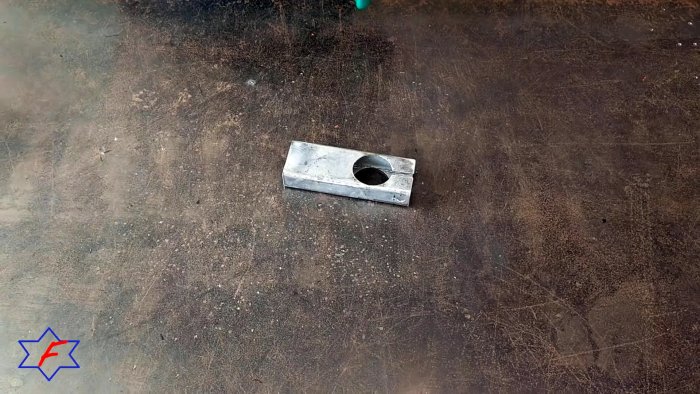

Из отрезка трубы 50х20 мм делается держатель дрели. Для этого за пару сантиметров от края в нем просверливается отверстие коронкой под ширину корпуса дрели в месте установки съемной ручки. Затем труба прорезается вдоль до отверстия от короткого края. Далее ее нужно просверлить сбоку и вставить в нее болт М8 с гайкой. Затем деталь приваривается к скользящей трубе напротив проушин.
Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

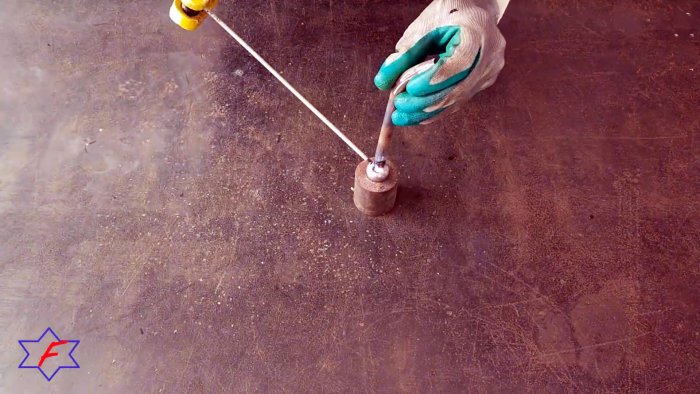

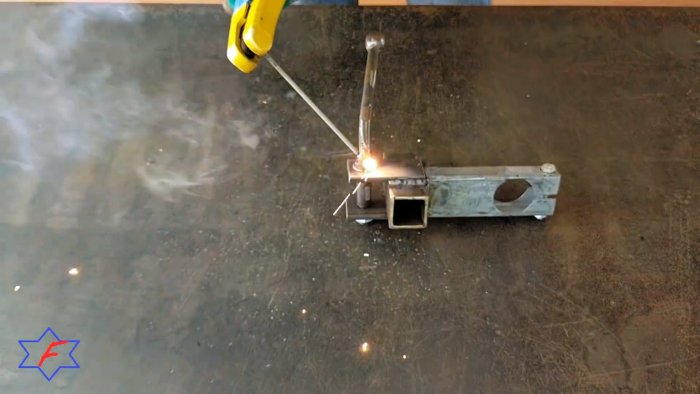

К шляпке болта с вваренной втулкой приваривается регулировочный рычаг. В его качестве используется подогнутый прут с приваренным с краю шариком от подшипника.
Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

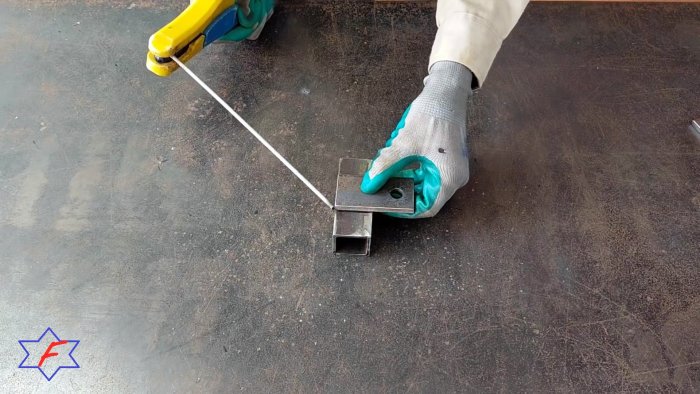

К ранее заготовленной направляющей с торца приваривается заглушка из полосы, с отверстием и вваренной гайкой М12.
Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

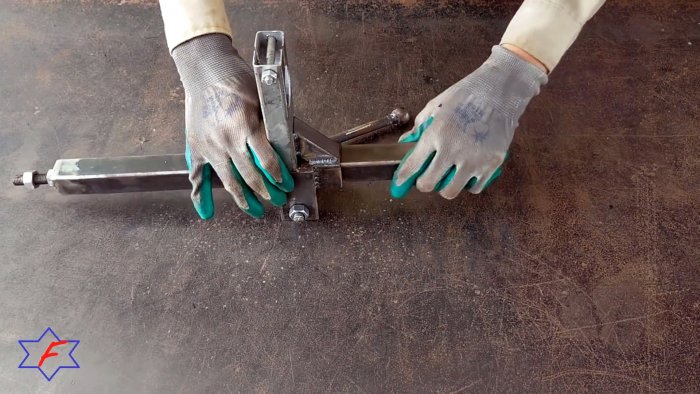

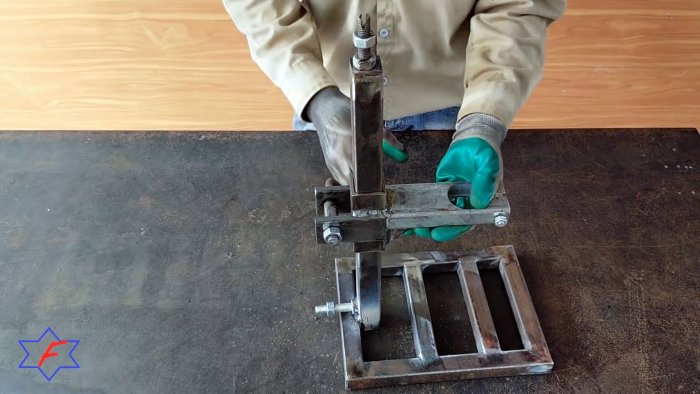

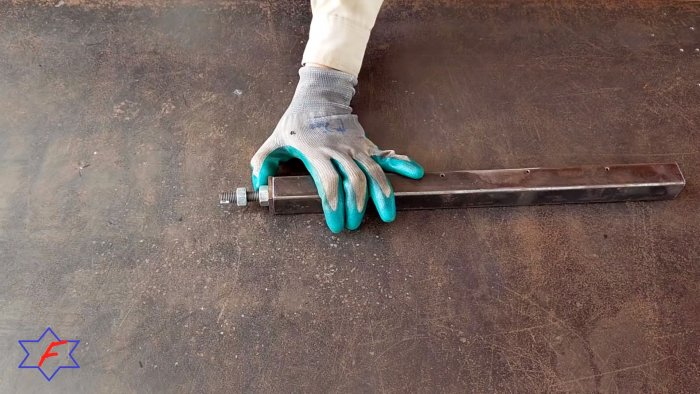

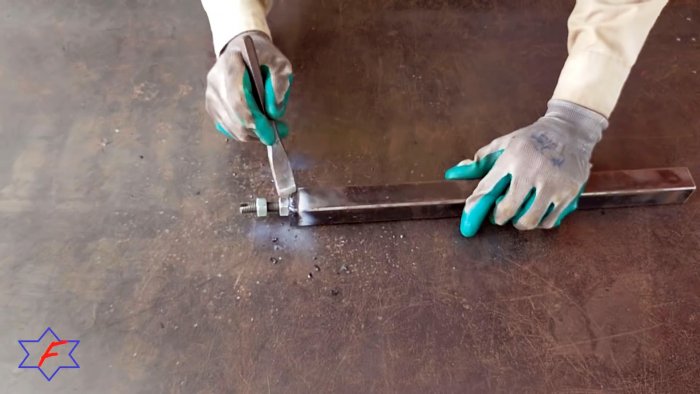

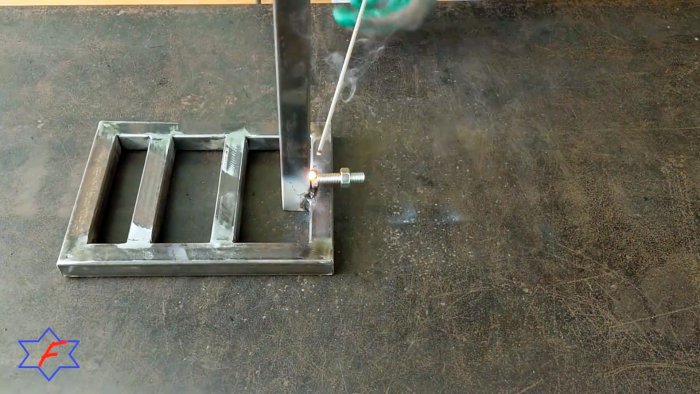

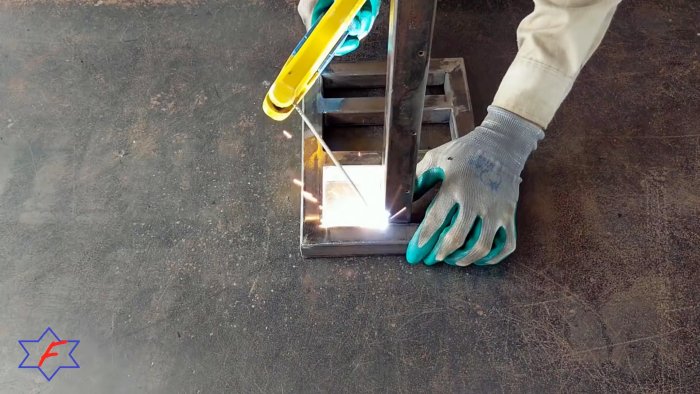

В нее закручивается шпилька с продольной прорезью. Затем направляющая приваривается к подошве. Внизу сзади к ней приваривается болт М12.
Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

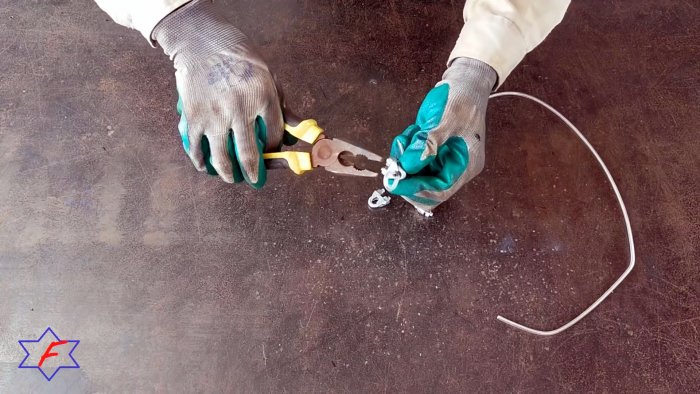

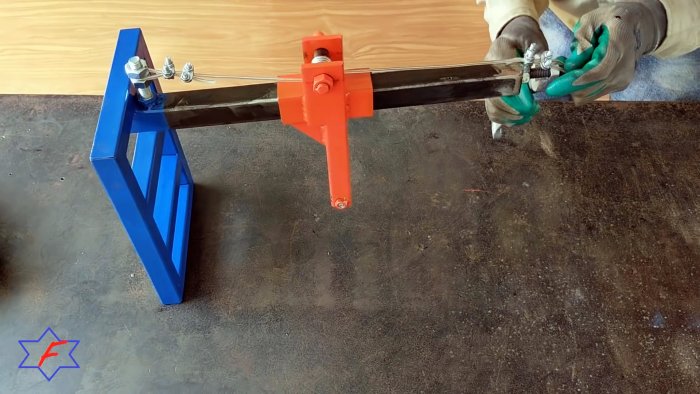

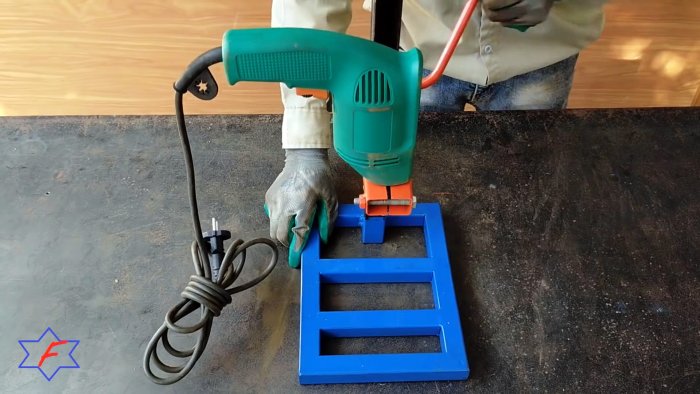

Станок окрашивается, затем на втулку наматывается в несколько витков трос с петлями на концах. Петли цепляются за болты внизу и вверху направляющей, и зажимаются гайками. Трос должен быть внатяжку. Затем в хомуте скользящей трубы зажимается дрель.
Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

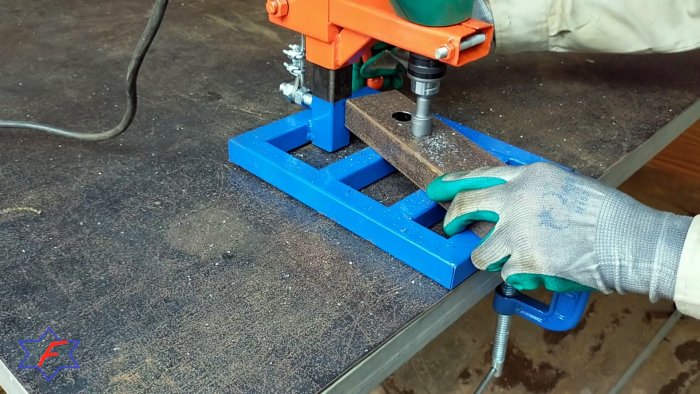

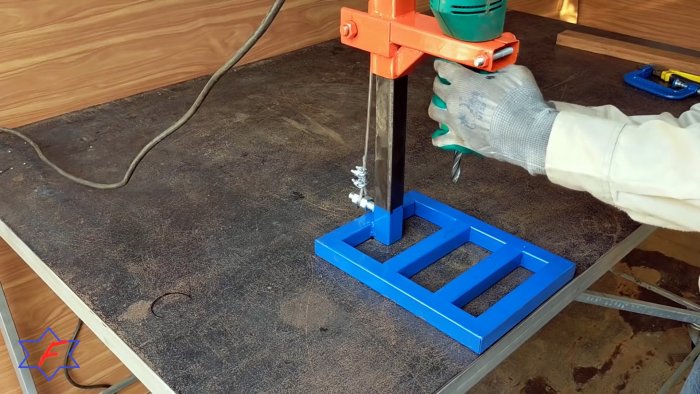

При вращении рычага трос будет плавно подтягивать или опускать дрель, таким образом, получится простой легкий сверлильный станок.
Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

Очень простой сверлильный станок из самых доступных материалов

Смотрите видео
